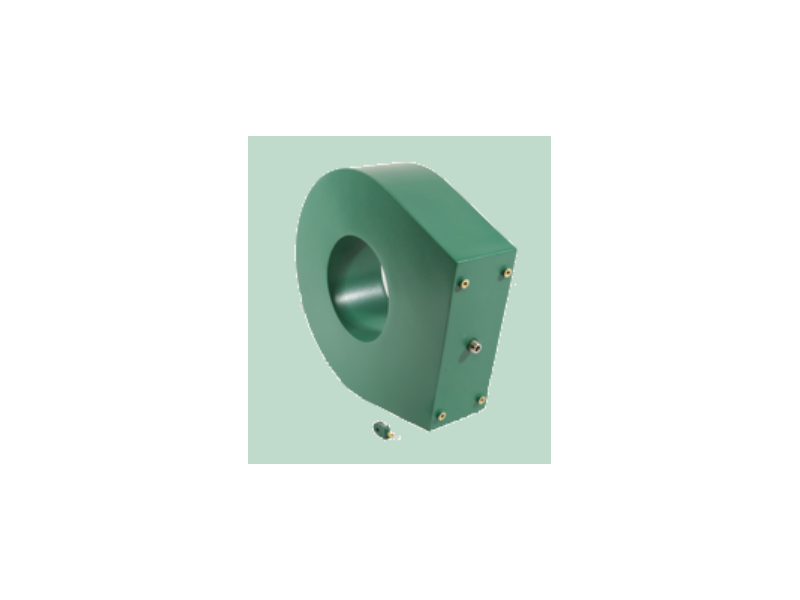

Przegląd produktu
Dokładność ±1% lub lepsza, początkowa odpowiedź impulsowa dla wszystkich modeli, z obciążeniem o wysokiej impedancji – 1 MOHM równolegle z 20 pF. Zakończenie 50 OHM redukuje wartość wyjściową o połowę. Wszystkie modele wymienione poniżej są wyposażone w złącze BNC, z wyjątkiem tych, które zostały wymienione, i mają być używane z kablem koncentrycznym 50 OHM. Obudowa monitora prądu jest przewodząca i nie jest izolowana. Na monitorowanym przewodzie należy zapewnić odpowiednią izolację. Aby uniknąć porażenia prądem, nie należy montować ani zdejmować miernika prądu z przewodu będącego pod napięciem.
Poniżej tabela z dostępnymi modelami i specyfikacjami technicznymi.
Modele standardowe
|
Model |
Wyjście (volts/amp) |
Średnica (inches.) |
Parametry domeny czasu | Parametry częstotliwości domeny | ||||||
| Maks. prąd peak (A) |
Opadanie (%/msek.) |
Użytkowy czas narastania (nsek.) | Maks. IT | Maks. prąd RMS (A) | 3 dB pt. Low (Hz) | 3 dB pt. High (MHz) | I/f (peak A/Hz) | |||
| 5753 | 10 | 2.0 | 50 | 700 | 150 | 0.0005 | 4 | 1,000 | 3 | 0.004 |
| 5834 | 10 | 2.0 | 50 | 300 | 350 | 0.001 | 4 | 500 | 1 | 0.006 |
| 8600 | 10 | 2.0 | 10 | 35,000 | 3 | 0.00005 | 1 | 45,000 | 125 | 0.00007 |
| 2854 | 1 | 5.0 | 500 | 40 | 15 | 0.04 | 5 | 30 | 20 | 3.5 |
| 7737 | 1 | 10.75 | 500 | 500 | 40 | 0.006 | 35 | 750 | 9 | 0.003 |
| 8181 | 1 | 1.0 | 500 | 80 | 15 | 0.002 | 5 | 125 | 20 | 0.014 |
| 8122 | 1 | 2.0 | 500 | 4 | 400 | 0.1 | 40 | 6 | 1 | 0.6 |
| 6027 | 1 | Coaxial | 100 | 200 | 2 | 0.0004 | 2.5 | 300 | 200 | 0.0025 |
| 8440 | 1 | 3.5 | 500 | 3 | 350 | 0.25 | 75 | 4 | 1 | 1.5 |
| 804 | 0.1 | 2.0 | 5,000 | 50 | 20 | 0.5 | 75 | 30 | 20 | 3.5 |
| 804R | 0.1 | 2.0 | 5,000 | 12 | 20 | 0.6 | 75 | 20 | 20 | 3.5 |
| 8611 | 0.1 | 4.0 | 5,000 | 1.5 | 40 | 0.5 | 140 | 2 | 10 | 3 |
| 3363 | 0.1 | 5.0 | 5,000 | 90 | 40 | 1 | 150 | 120 | 10 | 7.5 |
| 3382 | 0.1 | 15.0 | 1,000 | 50 | 80 | 1.5 | 250 | 100 | 4 | 10 |
| 4285 | 0.1 | 10.75 | 5,000 | 1.5 | 50 | 0.4 | 300 | 2 | 7 | 5.7 |
| 5011 | 0.1 | 0.25 | 400 | 20 | 5 | 0.004 | 10 | 30 | 70 | 0.025 |
| 5673 | 0.1 | 2.0 | 5,000 | 100 | 9 | 0.15 | 100 | 150 | 40 | 1.1 |
| 8365 | 0.1 | 0.25 | 400 | 7 | 20 | 0.004 | 10 | 10 | 20 | 0.025 |
| 8606 | 0.05 | 10.75 | 10,000 | 0.5 | 75 | 3 | 600 | 1 | 5 | 21.2 |
| 2811A | 0.02 | 0.5 | 1,000 | 1 | 500 | 6 | 150 | 1.5 | 0.7 | 40 |
| 8535 | 0.01 | 1.0 | 25,000 | 0.3 | 25 | 0.6 | 120 | 0.5 | 15 | 4 |
| 4191 | 0.01 | 4.5 | 50,000 | 4 | 60 | 5 | 400 | 6 | 7 | 35 |
| 4994 | 0.01 | 2.0 | 50,000 | 3 | 100 | 4.5 | 200 | 5 | 4 | 25 |
| 5803 | 0.01 | 10.75 | 50,000 | 4 | 200 | 12 | 1,000 | 7 | 2 | 80 |
| 5624 | 0.01 | 2.0 | 20,000 | 9 | 25 | 2 | 150 | 12 | 20 | 12 |
| 7427A | 0.01 | 2.0 | 4,000 | 2 | 5 | 0.2 | 100 | 5 | 70 | 1.2 |
| 5008 | 0.01 | 0.5 | 50,000 | 6 | 150 | 2 | 150 | 10 | 3 | 12 |
| 8573 | 0.01 | 3.5 | 50,000 | 0.02 | 200 | 30 | 750 | 0.03 | 2 | 225 |
| 6247A | 0.005 | 4.0 | 100,000 | 2 | 350 | 20 | 1,500 | 3 | 1 | 120 |
| 4427 | 0.001 | 3.5 | 500,000 | 0.1 | 300 | 480 | 2,800 | 1 | 1.2 | 3,060 |
| 5623 | 0.001 | 2.0 | 200,000 | 1 | 200 | 15 | 400 | 1.5 | 2 | 90 |
| 3880 | 0.001 | 12 x 2 | 100,000 | 0.3 | 500 | 150 | 1,200 | 0.5 | 0.7 | 1,000 |
| 2445 | 0.001 | 14.5 | 500,000 | 1.5 | 300 | 40 | 3,000 | 3 | 2 | 250 |
| 4906 | 0.001 | 10.75 | 500,000 | 1 | 400 | 50 | 2,000 | 2 | 1.5 | 300 |
| 7561 | 0.0005 | 4.75 | 1,000,000 | 0.2 | 2,000 | 750 | 3,500 | 0.15 | 0.2 | 3,500 |
Modele cęgowe
|
Model |
Wyjście (volts/amp) |
Średnica (inches.) |
Parametry domeny czasu | Parametry częstotliwości domeny | ||||||
| Maks. prąd peak (A) |
Opadanie (%/msek.) |
Użytkowy czas narastania (nsek.) | Maks. IT | Maks. prąd RMS (A) | 3 dB pt. Low (Hz) | 3 dB pt. High (MHz) | I/f (peak A/Hz) | |||
| 8240 | 2 | 2.0 | 500 | n/a | 12 | n/a | n/a | 100,000 | 30 | n/a |
| 8546 | 1 | 2.0 | 500 | 10 | 600 | 0.15 | 50 | 15 | 0.5 | 1.1 |
| 8375 | 1 | 2.0 | 500 | 7,000 | 4 | 0.001 | 10 | 11,000 | 100 | 0,007 |
| 8536 | 1 | 9.0 | 500 | 750 | 75 | 0.007 | 25 | 1,250 | 5 | 0.04 |
| 8579 | 0.1 | 10.75 | 5,000 | 250 | 50 | 0.7 | 120 | 400 | 7 | 4.4 |
| 6996 | 0.1 | 2.0 | 5,000 | 1,040 | 25 | 0.5 | 100 | 2,000 | 20 | 3 |
| 8330 | 0.01 | 2.0 | 1,000 | 100 | 7 | 0.3 | 100 | 200 | 50 | 2.1 |
| 7325 | 0.01 | 3.5 | 50,000 | 3 | 200 | 400 | 100 | 5 | 2 | 140 |
| 5769 | 0.05 | 3.5 | 10,000 | 8 | 100 | 4 | 250 | 12 | 3.5 | 25 |
| 8688 | 0.005 | 3.5 | 100,000 | 1.5 | 25 | 50 | 320 | 1.5 | 2.5 | 320 |
| 8591 | 0.001 | 6.0 | 500,000 | 0.3 | 400 | 015 | 1,000 | 0.4 | 1 | 105 |
Modele podwójnie ekranowane
|
Model |
Wyjście (volts/amp) |
Średnica (inches.) |
Parametry domeny czasu | Parametry częstotliwości domeny | ||||||
| Maks. prąd peak (A) |
Opadanie (%/msek.) |
Użytkowy czas narastania (nsek.) | Maks. IT | Maks. prąd RMS (A) | 3 dB pt. Low (Hz) | 3 dB pt. High (MHz) | I/f (peak A/Hz) | |||
| 7266 | 1 | 0.5 | 500 | 0.09 | 10 | 0.002 | 5 | 140 | 35 | 0.006 |
| 7305 | 1 | 1.75 | 500 | 0.08 | 20 | 0.005 | 7.5 | 125 | 20 | 0.017 |
| 3464 | 0.1 | 1.75 | 5000 | 0.8 | 20 | 0.5 | 100 | 1 | 20 | 1.7 |
| 4936 | 0.1 | 0.5 | 5000 | 0.9 | 20 | 0.2 | 50 | 1 | 20 | 0.6 |
| 5007 | 0.01 | 1.75 | 20000 | 0.3 | 20 | 1 | 150 | 0.5 | 20 | 3.5 |
| 5405 | 0.01 | 0.5 | 50000 | 6 | 150 | 2 | 150 | 10 | 3 | 12 |
| 8574 | 0.025 | 1.75 | 20,000 | 100 | 100 | 0.5 | 100 | 160 | 4 | 3 |
Modele o małym rozmiarze
|
Model |
Wyjście (volts/amp) |
Średnica (inches.) |
Parametry domeny czasu | Parametry częstotliwości domeny | ||||||
| Maks. prąd peak (A) |
Opadanie (%/msek.) |
Użytkowy czas narastania (nsek.) | Maks. IT | Maks. prąd RMS (A) | 3 dB pt. Low (Hz) | 3 dB pt. High (MHz) | I/f (peak A/Hz) | |||
| 7713-03 | 1 | 0.22 | 100 | 600 | 1.5 | 0.0002 | 2 | 1000 | 250 | 0.0014 |
| 8105-03 | 0.1 | 0.22 | 300 | 50 | 10 | 0.002 | 6 | 50 | 40 | 0.013 |
| 5974 | 0.1 | 0.5 | 5,000 | 1 | 20 | 0.15 | 50 | 2 | 20 | 0.6 |
| 8500 | 0.1 | 2.0 | 5,000 | 4 | 20 | 0.1 | 75 | 10 | 20 | 0.6 |
| 8445 | 0.01 | 2.0 | 5,000 | 4 | 20 | 0.1 | 75 | 10 | 20 | 0.6 |
| 8568 | 0.01 | 0.5 | 15,000 | 0.4 | 25 | 0.4 | 100 | 0.8 | 15 | 2.5 |
| 8532 | 0.01 | 1.0 | 10,000 | 0.5 | 25 | 0.5 | 100 | 0.7 | 15 | 3 |
| 7765 | 0.01 | 2.0 | 20,000 | 1 | 25 | 0.25 | 150 | 1 | 20 | 1 |
| 6535-03 | 0.005 | 0.22 | 5,000 | 1.5 | 20 | 0.04 | 30 | 2.5 | 20 | 0.25 |
_______________________________________________________________________________________________________
Dokładność ±1%, początkowa odpowiedź impulsowa dla wszystkich modeli, chyba że podano inaczej, z obciążeniem o wysokiej impedancji, takim jak 1 MOHM równolegle z 20 pF. Zakończenie 50 Ohm zmniejszy wyjście o połowę.
Droop: Dla płaskiego górnego impulsu prądowego, napięcie wyjściowe maleje w kierunku zera. Początkowo, spadek wydaje się liniowy i nachylenie jest określane jako stopa droop.
Użyteczny czas narastania: Jeśli czas narastania od 10 do 90% jest większy niż określony użyteczny czas narastania, początkowe przekroczenie będzie mniejsze niż 10% amplitudy impulsu.
