Specyfikacje

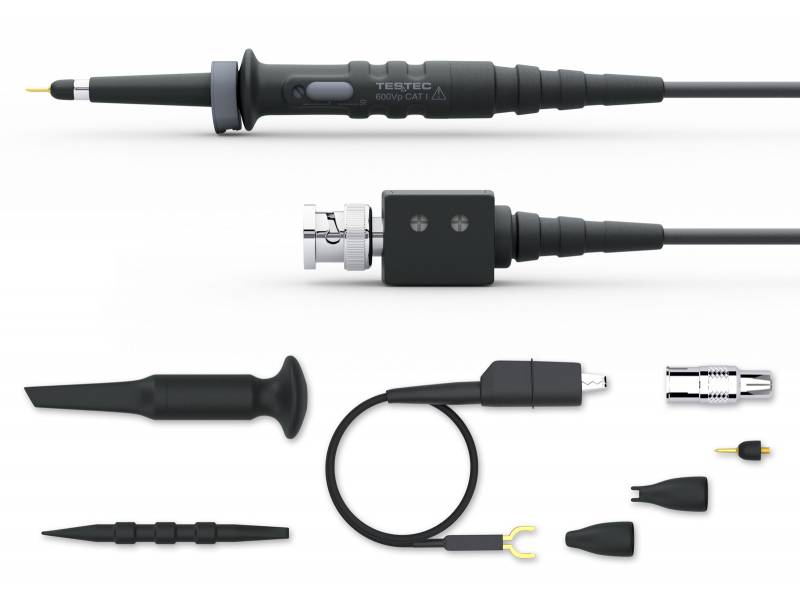

Sonda pasywna Testec TT-HF 312; 300MHz; 600Vp; x1/x10; 1,2m
- Szerokość pasma 30/300 MHz
- Współczynnik tłumienia x1/x10
- Impedancja wejściowa: R – jak wejście oscyloskopu, C=47pF/ Impedancja wejściowa: R= 10 MΩ, C=13,5pF
- czas narastania 12/ 1,2 ns
- długość przewodu 1,2m
- Maks. Napięcie wejściowe 400/600 Vp
- zakres kompensacji 10..50pF
Porównanie modeli
| Model | TT-HF 312 | TT-HF 320 | ||
| Szerokość pasma | 30 MHz | 300 MHz | 15 MHz | 230 MHz |
| Współczynnik tłumienia | 1x | 10x | 1x | 10x |
| Impedancja wejściowa: | R – (jak w oscyloskopie) MΩ, C=47pF | R – 10 MΩ, C=13,5pF | R – (jak w oscyloskopie) MΩ, C=69pF | R – 10 MΩ, C=16pF |
| Czas narastania | 12 ns | 1,2 ns | 23 ns | 1,5 ns |
| Długość kabla | 1,2 m | 2 m | ||
