Specyfikacje

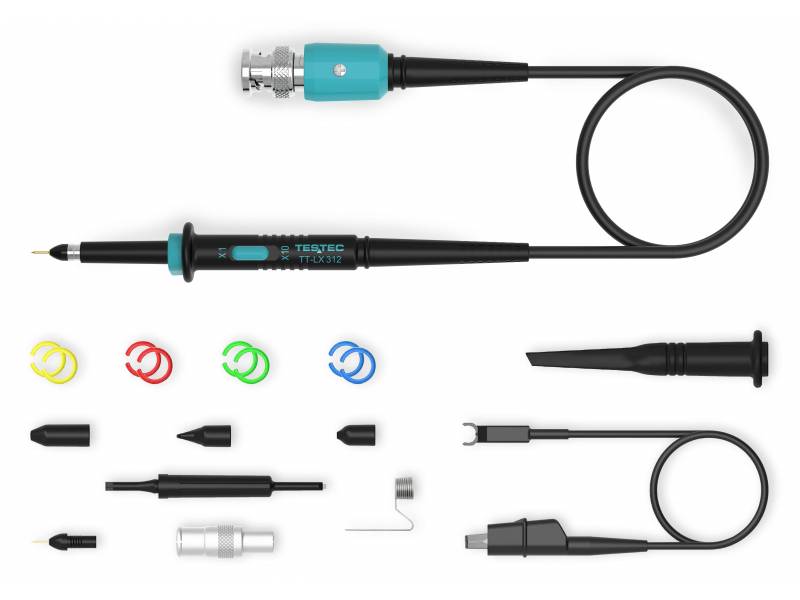

Sonda pasywna Testec TT-LX 312; 150MHz; 400Vrms; x1/x10; 1.2m
- Współczynnik tłumienia x1/x10
- Szerokość pasma 10 MHz/ 150 MHz
- Impedancja wejściowa:
- R – 1 MΩ , C=47 pF (współczynnik tłumienia x1)
- R – 10 MΩ , C=13 pF (współczynnik tłumienia x10)
- Czas narastania:
- 35 ns (współczynnik tłumienia x10)
- 2.3 ns (współczynnik tłumienia x10)
- Dokładność DC ±2%
- długość przewodu 1.2 m
- Maks. Napięcie wejściowe (współczynnik tłumienia x1)
- 55Vrms CAT II
- Maks. Napięcie wejściowe (współczynnik tłumienia x10)
- 400Vrms CAT II
- 1500 V przepięcie przejściowe
- zakres kompensacji 8..25pF
Porównanie modeli LX do 150 MHz
| Model | TT-LX 112 | TT-LX 212 | TT-LX 312 | |
| Szerokość pasma | 25 MHz | 150 MHz | 10 MHz | 150 MHz |
| Współczynnik tłumienia | 1x | 10x | 1x | 10x |
| Impedancja wejściowa: | R- 1 MΩ, C- 42 pF | R- 10 MΩ, C=13 pF |
R – 1 MΩ, C- 47 pF |
R – 10 MΩ, C=13 pF |
| Czas narastania | 14 ns | 2,3 ns | 35 ns | 2,3 ns |
| Długość kabla | 1,2 m | 1,2 m | 1,2 m | |
