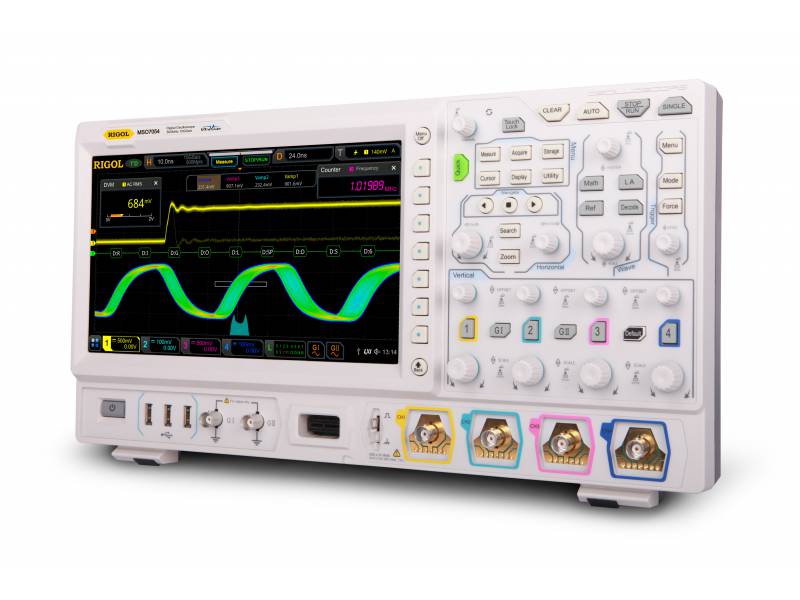

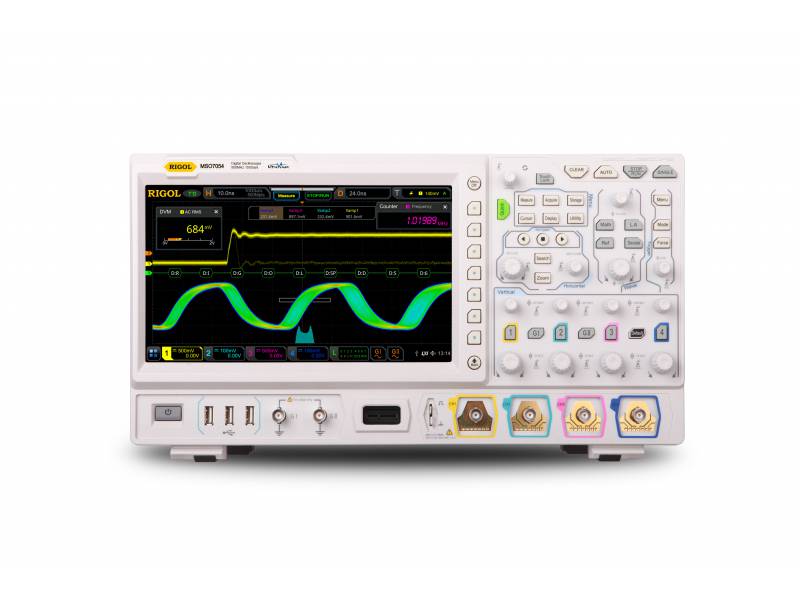

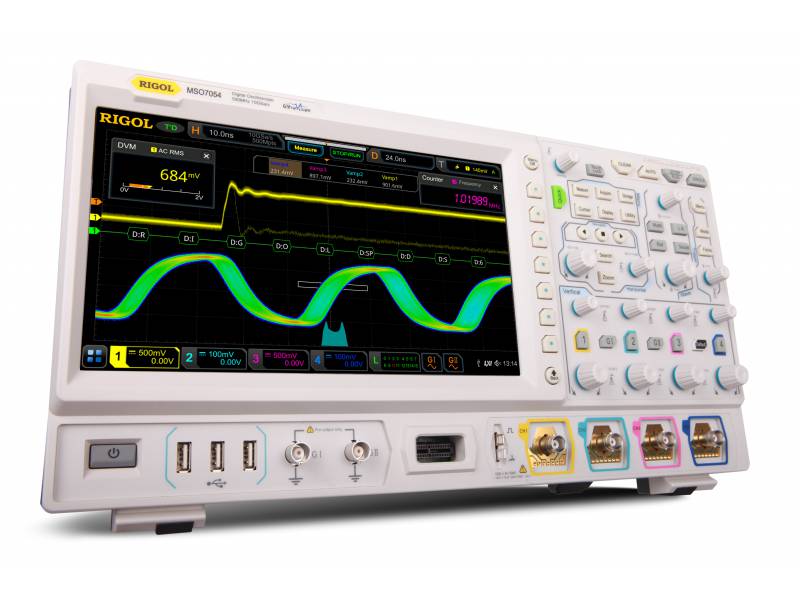

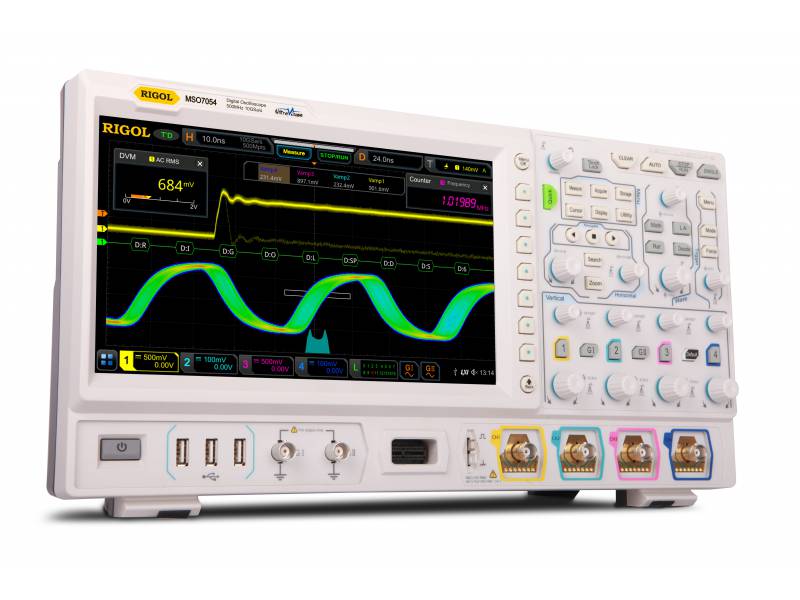

Kluczowe cechy
- Szerokość pasma analogowego: 100 MHz

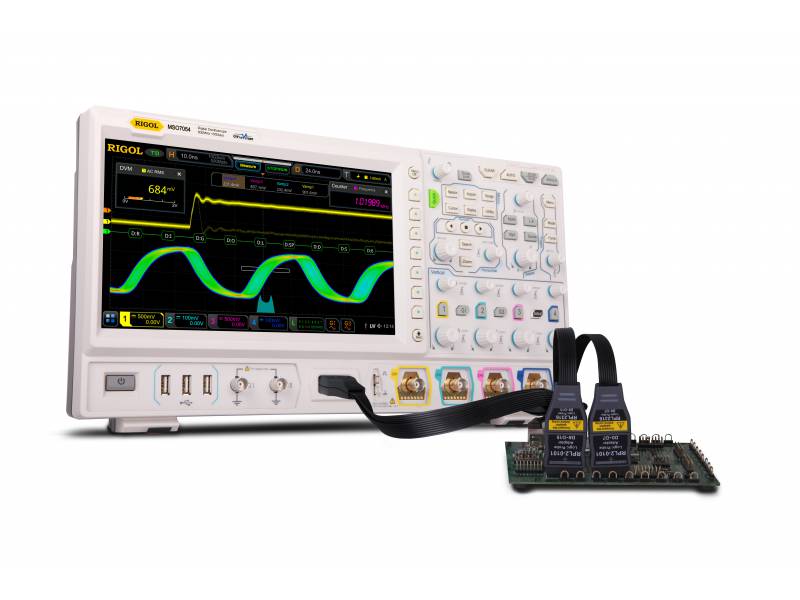

- 4 kanały analogowe, 1 kanał EXT i 16 kanałów cyfrowych
- Prędkość próbkowania do 10 GSa /s w czasie rzeczywistym
- Głębokość pamięci do 500 Mpts
- Szybkość odświeżania (ponad 600 000 przebiegów na sekundę)
- Do 450 000 klatek sprzętu w czasie rzeczywistym
- Integruje 6 niezależnych instrumentów w 1, w tym cyfrowy oscyloskop, 16-kanałowy układ logiczny analizator, arbitralny generator przebiegów, woltomierz cyfrowy, 6-cyfrowy licznik częstotliwości i analizator protokołów
- Różnorodne wyzwalacze i dekodery protokołu szeregowego
- Automatyczny pomiar 41 parametrów przebiegu; funkcja pomiaru sprzętu w pełnej pamięci
- Różnorodność operacji matematycznych, wbudowana ulepszona analiza FFT i funkcja wyszukiwania szczytowego
- Przebieg histogramu (standard)
- Niezależne wyszukiwanie, klawisze nawigacji i tabela zdarzeń
- Wbudowane zaawansowane oprogramowanie do analizy mocy (opcja)
- Zdefiniowana przez użytkownika szybka obsługa jednym klawiszem
- 10.1-calowy pojemnościowy ekran wielodotykowy
- Dostępne są różne interfejsy: USB HOST & DEVICE, LAN (LXI), HDMI, TRIG OUT i USB-GPIB
- Zdalne polecenie kontroli sieci
- Unikalna aktualizacja wersji online
- Nowatorska konstrukcja, łatwość w obsłudze
Dane techniczne
| MSO / DS | ||||
| Model | 7014 | 7024 | 7034 | 7054 |
| Pasmo analogowe | 100 MHz | 200 MHz | 350 MHz | 500 MHz |
| Czas narastania (typowo) | ≤ 3,5 ns | ≤ 1,75 ns | ≤ 1 ns | ≤ 700 ps |
| Liczba kanałów wejściowych/wyjściowych | 4 wejściowe kanały analogowe, 1 wejściowy kanał EXT, 16 wejściowych kanałów cyfrowych (tylko MSO), wyjście 2-kanałowego generatora przebiegów arbitralnych (tylko w MSO) | |||
| Tryb próbkowania | Próbkowanie w czasie rzeczywistym | |||
| Max częstość próbkowania | 10GSa/s (1 kanał), 5GSa/s (2 kanały), 2,5GSa/s (4 kanały) | |||
| Max pojemność akwizycji | kanały analogowe: 500Mpkt (1 kanał) 250Mpkt (2 kanały), 125Mpkt (4 kanały) | |||
| kanały cyfrowe: 62,5Mpkt (wszystkie kanały) | ||||
| Max częstość odświeżania przebiegów | ≥ 600 000 wfms/s | |||
| Sprzętowe nagrywanie i odtwarzanie przebiegów w czasie rzeczywistycm | ≥ 450 000 wfms/s (1 kanał) | |||
| Detekcja szczytowa | Przy wszystkich ustawieniach podstawy czasu wychwytywanie impulsów o szerokości 400 ps | |||
| Ekran LCD | 10,1″ pojemnościowy ekran dotykowy, możliwość obsługi gestami dotykowymi | |||
| Rodzielczość ekranu | 1024 x 600 | |||
Prezentacja funkcji
7 urządzeń w jednym…
Połączenie oscyloskopu, analizatora logicznego, analizatora protokołów, generatora przebiegów,
woltomierza i licznika/totalizatora w jednym przyrządzie pozwala sprostać wyzwaniom pomiarowym.
Duża długość zapisu (100M standardowo/500M opcjonalnie)
Zlokalizuj nieuchwytne problemy w złożonych strumieniach cyfrowych z długimi akwizycjami
przy wysokich częstotliwościach próbkowania
Elastyczny interfejs użytkownika łączący dotyk, mysz, pokrętła/przyciski, sieć i zdalne sterowanie
Dzięki ekranowi dotykowemu o przekątnej 10,1 cala, pełnemu zestawowi pokręteł i przycisków
oraz obsłudze myszy, modele z serii 7000 umożliwia analizę sygnałów na wiele sposobów.
Sam decydujesz, który najlepiej sprawdzi się w Twoim laboratorium. Dołączona interaktywna kontrola
przez przeglądarkę umożliwia zdalną obsługę i sterowanie z telefonu lub tabletu. Interfejs programowania
pozwala na zautomatyzowanie złożonych sekwencji testowych.
Analiza protokołów dla popularnych obecnie magistral komunikacji szeregowej
Wyzwalanie, dekodowanie i wizualizacja ruchu w magistrali szeregowej – dzięki temu,
możliwe jest przyspieszenie analizy i usuwanie błędów w projektach z wbudowaną
magistralą szeregową
Full Memory Hardware Mesurement
Nie ograniczając się już do efektów fal widocznych na ekranie, wyniki mogą być nadal
dokładnie uzyskiwane przy testowaniu wielocyklowych sygnałów o wysokiej częstotliwości.
Waveform Capture Rate – ponad 600K wfms/s
Minimalizuje „martwy czas” pomiędzy zdarzeniami wyzwalającymi i zwiększa ilość obserwacji
zdarzeń losowych i sporadycznych.
Ulepszona funkcja koloru FFT
Funkcja FFT w modelach z serii 7000 wykorzystuje do 1 miliona punktów w celu uzyskania dokładnej rozdzielczości.
Zaawansowane elementy sterujące w serii 7000 ułatwiają wyszukiwanie pożądanych sygnałów
w zakresie częstotliwości. Funkcja koloru FFT zapewnia koloryzację prawdopodobieństwa sygnału,
co uwydatnia przejściowe i skokowe sygnały RF, podobnie jak w analizatorze widma w czasie rzeczywistym.
