ZWROT ENERGII DO SIECI

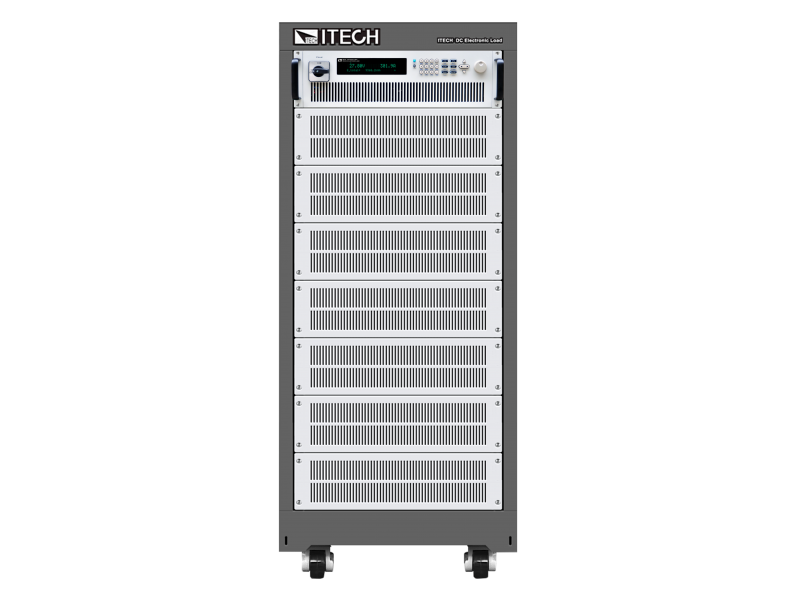

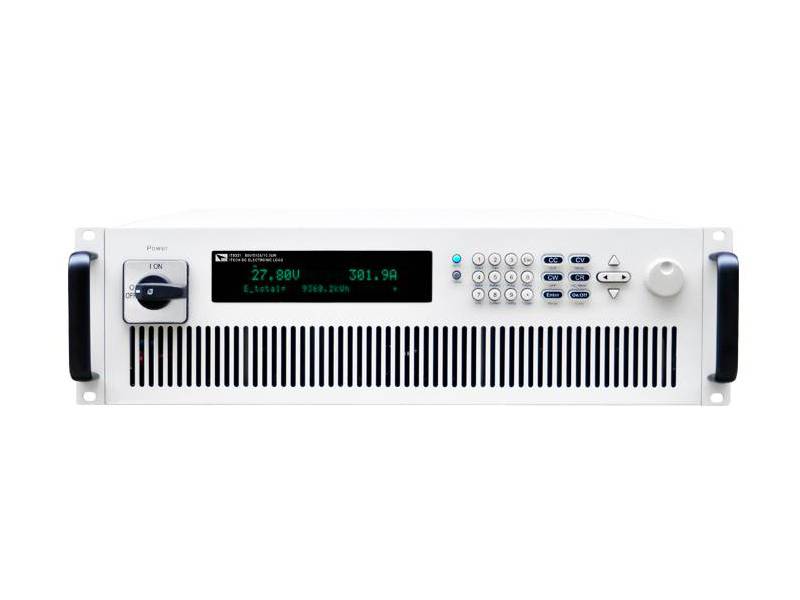

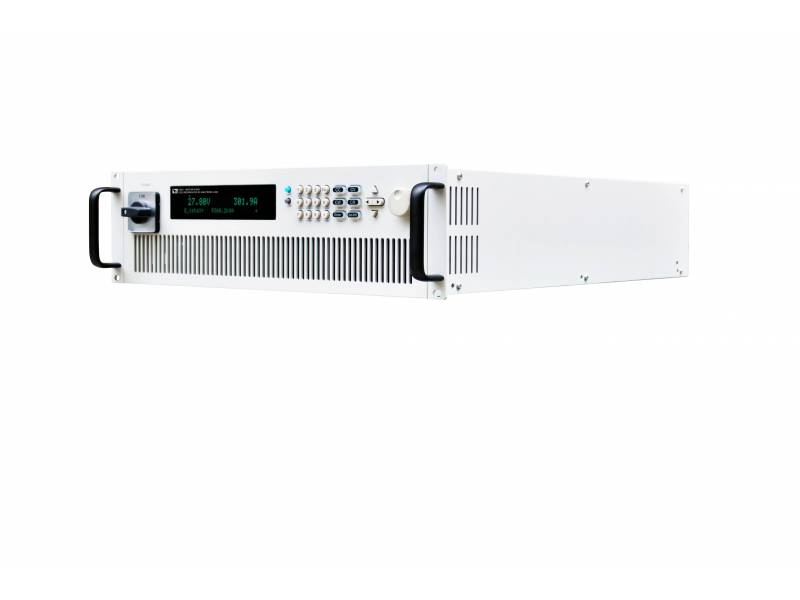

Obciążenie elektroniczne DC IT8300 ITECH

SPECYFIKACJA

• Napięcia wejściowe: zakresy 80V/800V

• Prąd wejściowy do 3570 A

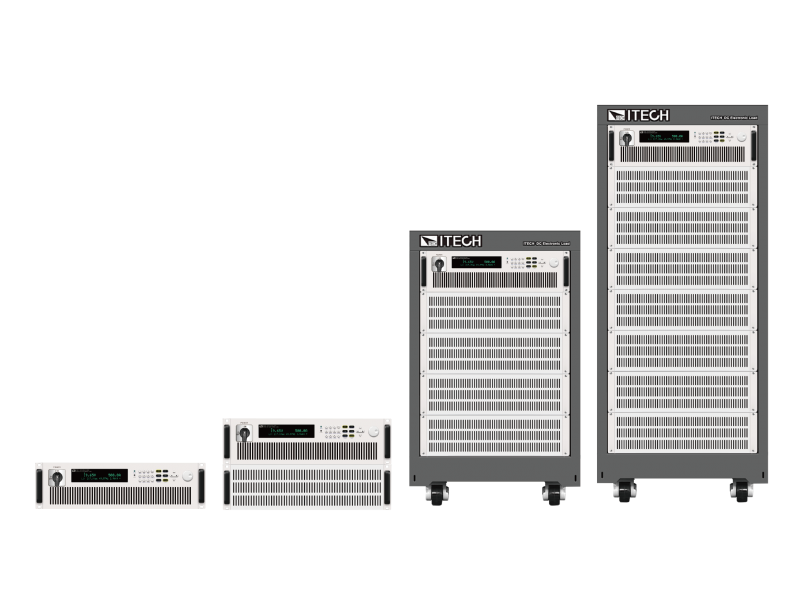

• 9 klas mocy od 3,5kW do 73,5 kW

• Praca równoległa master-slave: wyrównany rozkład prądów, maksymalna moc wyjściowa do 105kW lub więcej*

• Zwrot 95%** energii do sieci***

• Moc do 10,5 kW w rozmiarze 3U – wysoka gęstość mocy!

• Funkcja magazynowania energii

• Automatyczne wykrywanie stanu sieci

• Ochrona przed pracą wyspową

• Tryby pracy: CC/CV/CR/CP

• Tryb dynamicznego obciążenia

• Funkcje testu baterii, auto-testu, testu zwarcia

• Pomiar i wyświetlanie wielu parametrów: Vdc, Idc, Pdc, Pac, Fac, Wac

• Funkcja wstępnego ładowania zapobiega przekroczeniu prądu ładowania DC

• Pełna ochrona: OVP/OCP/OPP/OTP/UVP, ochrona przed awarią sieci, zapamiętywanie uszkodzeń

• Wbudowane interfejsy standardów LAN/USB/RS232/RS485/CAN, obsługa SCPI, sterownik LabVIEW

• Funkcja LIST, obsługa importowania plików LIST przez USB

• Szacunkowo, każde 10,5kW IT8331 potrafi zmniejszyć emisję CO2 o ok.80t w skali roku, zgodnie z globalnymi wymogami ochrony środowiska i redukcji emisji

*na specjalne zamówienie
**95% dla 800V; 94% dla 80V
***zwrócona energia jest przeznaczona do użytku w zakładzie, nie do zwrotu do sieci publicznej

ZASTOSOWANIA

• Testy ładowania/rozładowywania akumulatorów kwasowo-ołowiowych, baterii litowych

• Wirtualne testy obciążenia energii pozyskanej naturalnie (z paneli PV lub turbin wiatrowych)

• Testy starzenia się przetworników napięcia AC/DC, DC/DC

• Testy starzenia się silników, bezpieczników i przekaźników samochodowych pracujących z wysokim napięciem (36V, 42V)

• Badania bezpieczeństwa układów mechanicznych z akumulatorami o dużej pojemności (elektryczne pojazdy, krzesełka do karmienia, itp.)

• Badanie charakterystyk ogniw paliwowych

• Testy żywotności urządzeń energetycznych

FUNKCJA MAGAZYNOWANIA ENERGII

Po zakończeniu testu obciążenia, urządzenie z powodzeniem oddaje do sieci pobraną wcześniej energię. Dzięki szybkiemu próbkowaniu prądu i napięcia, na przednim panelu można na bieżąco oglądać wartości napięcia, prądu, częstotliwości, mocy oraz energii zwracanej do sieci. Po wystąpieniu awarii zasilania, IT8300 zapamięta ostatnią wartość magazynowanej energii.

WYSOKA EFEKTYWNOŚĆ

Ta cecha wyróżnia serię IT8300 Zamiast zamiany użytej energii w ciepło, jest ona w ok. 95% z powrotem oddawana do sieci. To nie tylko znakomita redukcja kosztów poniesionych przez użytkownika, ale także rozwiązanie problemów związanych z chłodzeniem i nadmiernym hałasem.

WYSOKA GĘSTOŚĆ MOCY

Konwencjonalne obciążenia elektroniczne charakteryzują się nie tylko wysoką konsumpcją energii, ale także bardzo dużymi rozmiarami oraz wagą. Obciążenie elektroniczne o mocy 10kW ma wielkość co najmniej 12U, co czyni je droższym i bardziej uciążliwym w transporcie. Seria IT8300 posiada konstrukcję o wysokiej gęstości mocy – pobiera do 10,5kW przy wielkości zaledwie 3U. W porównaniu z konwencjonalnymi obciążeniami elektronicznymi wielkość urządzeń serii IT8300 została zmniejszona o 76,9% przy tej samej mocy wyjściowej.

TESTY DYNAMICZNE

IT8300 zapewnia funkcję testu dynamicznego w trybie CC. Urządzenie przełącza się między dwoma ustawianymi parametrami zgodnie z ustaloną regułą, aby testować dynamiczne charakterystyki zasilacza i sprawdzić jego stabilność podczas skokowej zmiany prądu obciążenia. Tryby testowania dynamicznego: ciągły, pulsacyjny, wsteczny.

FUNKCJA LISTY

Seria IT8300 zapewnia funkcję listy obsługującą tryb arbitralnych, złożonych zmian prądu. Realizując wielopoziomowy, precyzyjny test obciążeniowy, można użyć synchronizacji wewnętrznej lub zewnętrznej. Poprzez edycję wartości kroku, szerokości impulsu oraz jego nachylenia, urządzenie potrafi generować złożone przebiegi. W trybie stałoprądowym możliwa jest regulacja prędkości narastania i opadania.

TESTY AKUMULATORÓW

W trybie CC przeprowadzany jest test rozładowania akumulatora. Możliwe jest ustawienie warunków odcięcia rozładowania takich jak napięcie, pojemność lub czas odcięcia. Gdy jakikolwiek warunek odcięcia zostanie spełniony, test rozładowania będzie zatrzymany. Poprzez obserwację wyświetlanych podczas testu wartości napięcia baterii, rozładowanej pojemności oraz czasu rozładowywania można określić rzeczywisty stan akumulatora oraz określić pozostały czas jego poprawnego użytkowania.

PEŁNA OCHRONA

IT8300 automatycznie wykrywa stan sieci elektrycznej. Gdy nastąpi przerwanie połączenia lub wyłączenie zasilania, urządzenie automatycznie wyłączy się. Urządzenie posiada ochronę przed pracą wyspową. Stale monitoruje napięcie DC oraz częstotliwość, obsługuje funkcje OCP, OVP, OTP, OPP.

OBSŁUGA MODELU MASTER-SLAVE

Urządzenie obsługuje model pracy równoległej master-slave oraz posiada funkcję równomiernej dystrybucji prądu. Moc wyjściową można zwiększyć do 105kW lub więcej poprzez równoległe połączenie jednostek.

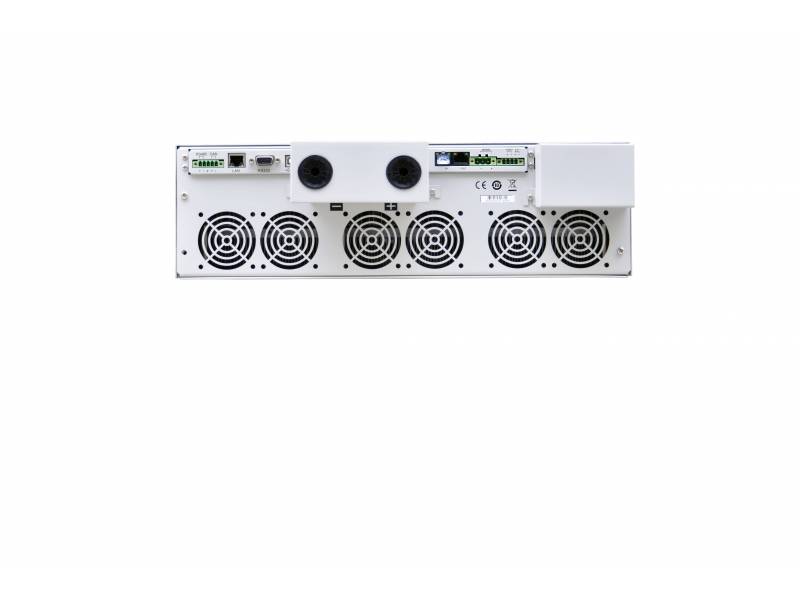

WBUDOWANE INTERFEJSY

Seria IT8300 z elektronicznym obciążeniem DC zapewnia 5 typów wbudowanych interfejsów: RS232, USB, LAN, CAN i RS485, obsługuje protokół SCPI, zapewnia łatwe zwiększenie mocy, sterowanie i konfigurację poprzez komputer bądź sterownik PLC. Seria IT8300 jest również wyposażona w funkcje zdalnego pomiaru, monitorowania prądu i zewnętrznego sterowania analogowego, co ułatwia użytkownikom przeprowadzenie kompleksowego i dokładnego pomiaru.
