Przegląd produktu

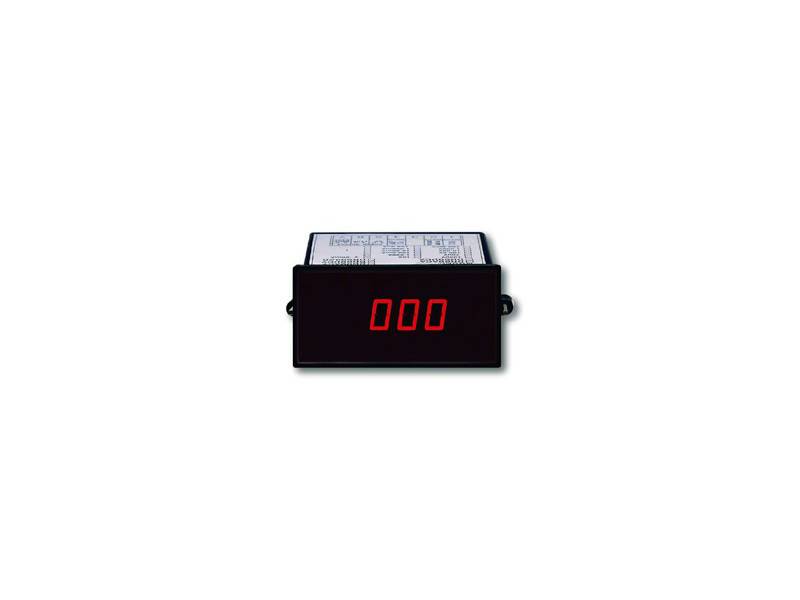

Lutron DR99ACA to panelowy miernik prądu zmiennego. Rozdzielczość urządzenia wynosi 3,5 cyfry. Programowanie zakresów pomiarowych i położenia kropki dziesiętnej odbywa się za pomocą mikroprzełączników. Dzięki wyświetlaczowi LED, na którym wskazania cyfr mierzą 14,3 mm wysokości, są one widoczne z dużej odległości.
Kluczowe cechy
- 6 różnych zakresów pomiarowych: 199,9 DC mA ~ 10 DC A – wybór zakresu odbywa się za pomocą zworki;
- Wyświetlacz LED 14mm czerwony;
- Zasilanie z sieci: 110 / 220 / 230 ACV;
- Wymiary obudowy: 96 x 48 mm, głębokość: 104 mm;
- Wyświetlacz – zbudowany z czterech czerwonych wskaźników siedmiosegmentowych typu LED o maksymalnym wskazaniu 1999 (3 i 1/2 cyfry);
- Charakterystyka częstotliwościowa zakresów zmiennoprądowych pasmo: 40Hz do 1kHz (kalibracja dla f=50/60Hz);
- Przetwornik: pomiar wartości średniej – odczyt kalibrowany na wartość skuteczną fali sinusoidalnej.
