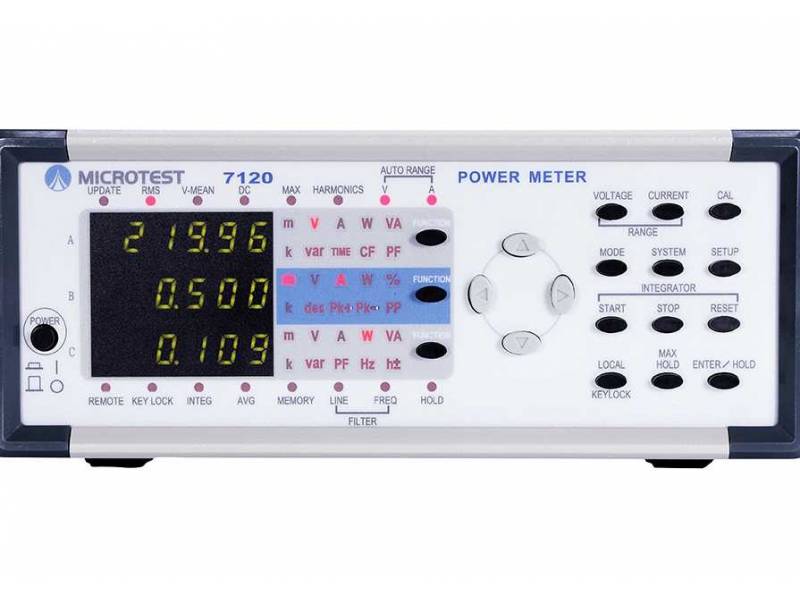

Przegląd produktu
Miernik mocy Microtest 7110 zapewnia pasmo częstotliwości od 15 Hz do 10 kHz (100 kHz w modelu 7120). Obsługuje analizę harmonicznych do 50. rzędu i ma maksymalny Crest Factor 9 (CF9) dla przebiegów prądowych. Może mierzyć różne parametry związane z zasilaczami, w tym moc, napięcie, prąd, współczynnik mocy, fazę i inne. Nadaje się do produktów zasilających AC/DC i DC/DC. Nadaje się do testowania produktów takich jak ładowarki, adaptery, sterowniki LED, falowniki i przetwornice DC/DC.
Kluczowe cechy
- Podwójny licznik amperogodzin/watogodzin AC/DC
- Szeroki zakres 0,001W-16KW
- Zakres prądowy: od 0.1mA do 20A
- Zakres napięcia: 0.1V do 600V.
- Oprogramowanie do podłączenia w zestawie
- Współczynnik mocy w trybie czuwania 0,001 W
- Z wyświetlaczem współczynnika Crest Factor
- Możliwość analizy harmonicznych do 50 rzędu
- Pamięć do przechowywania 1000 zestawów danych pomiarowych
- Aktualny współczynnik crest factor jest najwyższy CF9
Specyfikacje
| Model | 7110 | 7120 |
| Frequency Range | DC, 15Hz~10KHz | DC, 15Hz~100KHz |
| Harmonic (option) | Yes, with 7110-10k-HARM | Yes, with 7120-100k-HARM |

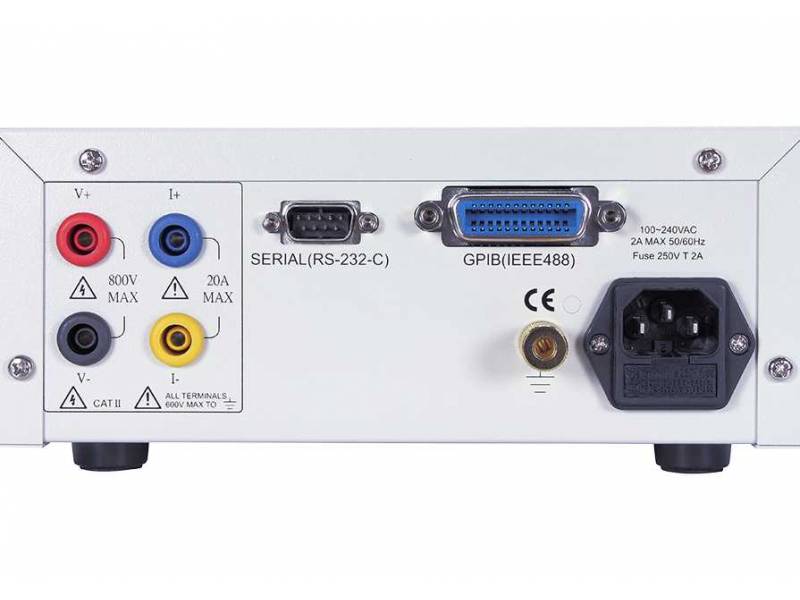

| Interface | RS-232 | RS-232+GPIB |
| Fixture | F71201 TEST BOX | |
| Parameters | Range | |
| Vrms | 0.1V ~ 600V | |
| Vdc | 0.1V ~ 600V | |
| Irms | 0.1mA ~ 20A | |
| Idc | 0.1mA ~ 20A | |
| W | 0.01W ~16KW | |
| PF | 0.000 ~ ±1.000 | |
| Deg | -180°~ +180° | |
| THD | 0.01% ~ 99.99% | |
| Hz | 15Hz ~100kHz | |
| Harmonics | ||
| Analysis base | To achieved stable fundamental frequency analysis by voltage or current (non-inverter) | |
| Frequency Range | 45Hz – 440Hz | |
| FFT Data Length | 1024 | |
| FFT Data Format | 32 bits | |
|
Measurement Projects |
|
|
| DC Mode Voltage & Current Accuracy (23℃ ±5℃ ) | |
| 10V~600V | ±0.2% reading ± 0.2% of range |
| 0.01A ~20A | ±{(0.2)% of reading + 0.2 % of range} ±offset |
| To add up the OFFSET errors of various files during measuring the DC current | |
Wyposażenie standardowe:
- Power Cord
- RS232cable
- F71201 TEST BOX
- TL218 Alligator Clips
- TL208 2mm Test Probe
Wyposażenie opcjonalne:
- GPIB
Prezentacja funkcji/Zastosowanie
Pomiary są wykorzystywane w monitorach środowiskowych, lampach energooszczędnych, wymiennych zasilaczach, transformatorach, systemach zasilania bezprzerwowego, elektronarzędziach, produktach elektronicznych 3C i urządzeniach domowych itp.
