Przegląd produktu

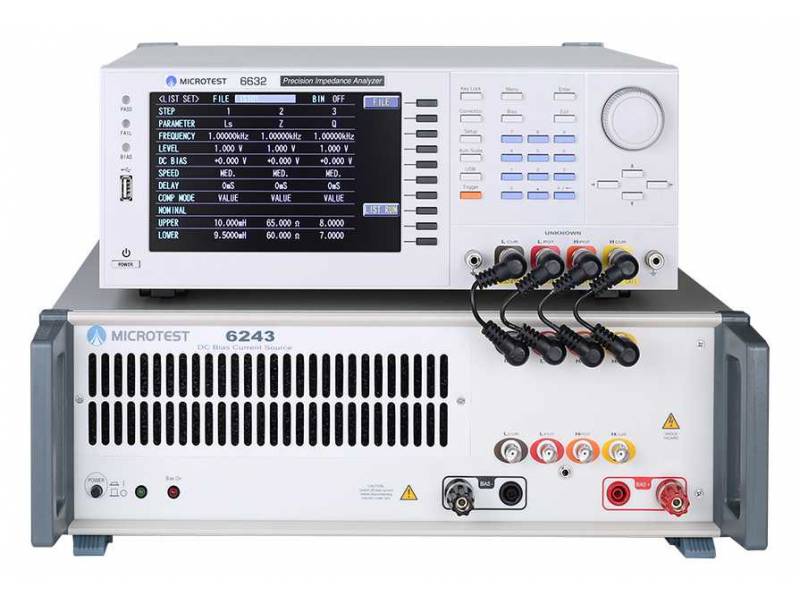

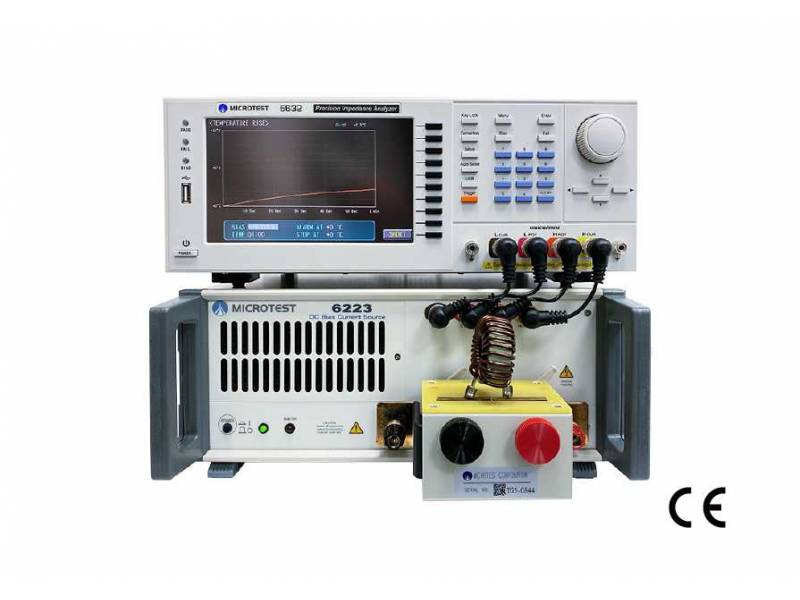

System testowania źródła polaryzacji DC łączy analizator impedancji 6632S ze źródłem polaryzacji DC. System ten jest w stanie analizować charakterystykę nasycenia cewek indukcyjnych, cewek, ferrytów i rdzeni magnetycznych. 6632S obsługuje analizę obwodu równoważnego z siedmioma różnymi modelami, aby pomóc klientom w analizie wpływu elementów pasożytniczych na impedancję / częstotliwość. System obsługuje analizę skanowania prądu nasycenia magnetycznego i prądu wzrostu temperatury, zapewniając inżynierom badawczo-rozwojowym szybkie i dokładne zmiany krzywej prądu.
Kluczowe cechy
- Graficzna analiza skanowania prądu i częstotliwości
- Pasmo przenoszenia 100Hz-30MHz/10MHz/3MHz
- Wyjście prądu polaryzacji DC Maks. 640A/320A/120A/60A/20A
- Analiza obwodu równoważnego-6632S (Equivalent Circuit Analysis).
- Funkcja pomiaru DCR
- Wbudowana funkcja przepuszczalności μr
- Długotrwała, kolejna maksymalna moc wyjściowa
- Bezpośrednia kontrola interfejsów przez analizator impedancji
- Obsługa trybu miernika i trybu listy, tryb przemiatania
- Obsługuje analizę obwodu równoważnego
Porównanie modeli DC Bias Current Test System
| DC Bias Current Test System | |||||||
| 6632S+ Series | |||||||
| Model | 6632S+6210 | 6632S+6220 | 6632S+6223 |
6632S+6225 |
6632S+6240A |
6632S+6243 |
6632S+6243H |
| Charakterystyka częstotliwościowa | 100Hz-3MHz | 100Hz-3MHz | 100Hz-10MHz | 100Hz-30MHz | 100Hz-3MHz | 100Hz-10MHz | 100Hz-10MHz |
| Prąd wyjściowy Maks. | 10A | 120A | 120A | 20A | 320A | 320A | 640A |
| Pobór mocy | 320W | 320W | 320W | 320W | 640W | 640W | 640W |
| Jednostki DC Bias | 1 | 6 | 6 | 1 | 8 | 8 | 16 |
| Prąd wyjściowy (jednostka) | 10A | 20A | 20A | 20A | 40A | 40A | 40A |
System testowania prądu polaryzacji DC (MICROTEST DC Bias Current Test System)

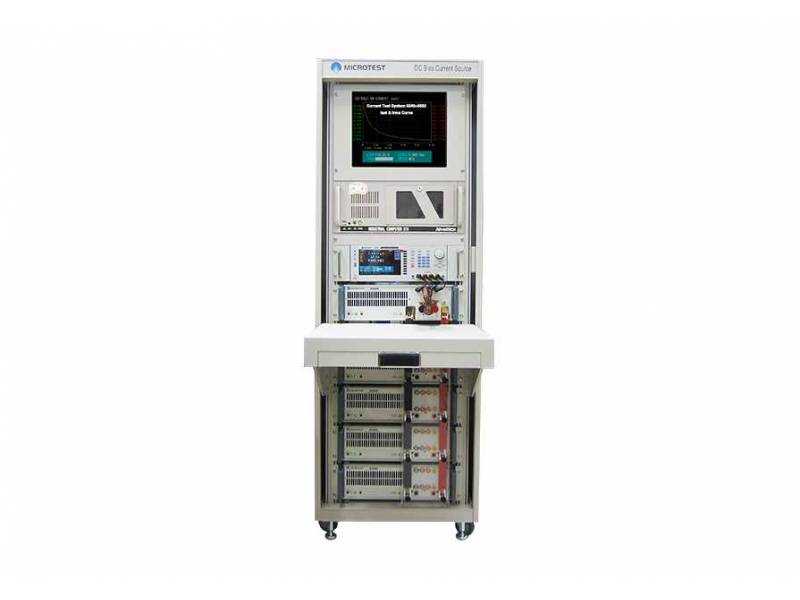

Układ MICROTEST DC Bias Current Source Testing System składa się z analizatora impedancji / miernika LCR w połączeniu ze źródłem prądu stałego. Może analizować charakterystykę nasycenia i wzrostu temperatury elementów magnetycznych. System oferuje analizę prądu nasycenia magnetycznego i prądu wzrostu temperatury, z danymi dostępnymi za pośrednictwem hosta USB lub połączenia z komputerem. System można skonfigurować w szafie zgodnie z potrzebami linii produkcyjnej.
MICROTEST oferuje trzy serie DC Bias Current Test System: 6632+, 6632S+ oraz serię 6350+, z możliwością wyboru modelu w zależności od potrzeb pomiarowych.
Wyjściowy prąd polaryzacji DC wynosi maksymalnie 640A/120A/60A/20A, z pasmem przenoszenia 100Hz-30MHz/10MHz/3MHz. Dla instytucji badawczo-rozwojowych lub naukowych dostępna jest seria 6632+ / 6632S+, która zawiera funkcję analizy przemiatania krzywej prądu. Dla linii produkcyjnych opcjonalnie dostępna jest seria 6350+.
| Seria | Funkcja | Użytkownik |
| 6632+ | Analizator impedancji 6632, wyposażony w źródło prądu polaryzacji DC (DC bias current Source), obsługuje analizę graficzną i tryb miernika, zapewniając analizę prądu nasycenia magnetycznego i prądu wzrostu temperatury. | Walidacja R&D |
| 6632S+ | Analizator impedancji 6632S, wyposażony w źródło prądu polaryzacji DC (DC bias current Source), wspiera analizę graficzną i tryb miernika, oferując prąd nasycenia magnetycznego, prąd wzrostu temperatury i analizę obwodu równoważnego. | Walidacja R&D |
| 6350+ | Miernik LCR 6355/6356, wyposażony w źródło prądu polaryzacji DC, obsługuje tryb miernika i zapewnia testowanie prądu nasycenia magnetycznego. | Zapewnienie jakości produkcji |
Specyfikacja DC Bias Current Source (Źródło prądu polaryzacji DC)
Źródło prądu polaryzacji DC w połączeniu z miernikiem LCR lub analizatorem impedancji umożliwia analizę charakterystyki nasycenia komponentów takich jak cewki indukcyjne, cewki, rdzenie ferrytowe i rdzenie żelazne. Umożliwia precyzyjną weryfikację prądu nasycenia magnetycznego (Isat) i prądu wzrostu temperatury (Irms).
- Model 6243H: Pojedyncza jednostka wyjściowa 40 A, którą można łączyć w stosy do 16 jednostek, o maksymalnej łącznej mocy wyjściowej 640 A i pasmie przenoszenia 100 Hz–10 MHz.
- Model 6243: Pojedyncza jednostka wyjściowa 40 A, z możliwością układania w stosy do 8 jednostek, o maksymalnej łącznej mocy wyjściowej 320 A i pasmie przenoszenia 100 Hz–10 MHz.
- Model 6223: Pojedyncza jednostka wyjściowa 20 A, z możliwością układania w stosy do 6 jednostek, o maksymalnej łącznej mocy wyjściowej 120 A i pasmie przenoszenia 100 Hz–10 MHz.
- Model 6240A: Pojedyncza jednostka wyjściowa 40 A, z możliwością układania w stosy do 8 jednostek, o maksymalnej łącznej mocy wyjściowej 320 A i pasmie przenoszenia 100 Hz–3 MHz.
- Model 6220: Pojedyncza jednostka wyjściowa 20 A, z możliwością układania w stosy do 6 jednostek, o maksymalnej łącznej mocy wyjściowej 120 A i pasmie przenoszenia 100 Hz–3 MHz.
- Model 6210: Pojedyncza jednostka wyjściowa 10 A, którą można łączyć w stosy do 6 jednostek, o maksymalnej łącznej mocy wyjściowej 60 A i pasmie przenoszenia 100 Hz–3 MHz.
| MODEL DC Bias | 6210 | 6020/6023 | 6225 | 6240A/6243/6243H |
| Prąd wyjściowy | 10A | 20A | 20A | 40A |
| Dokładność |
0.000A-1.000A 1%+5mA | |||
| 1.001A-5.000A 2% | ||||
| 5.001A-20.000A 3% | ||||
| Pobór Mocy |
6225/6223/6220/6210 (320W Max.) 6243/6240A (640W Max.) |
|||
Pełna specyfikacja w nocie katalogowej w zakładce „Do pobrania”.
Porównanie modeli z serii 6632
*Model S to opcjonalna funkcja analizy obwodu równoważnego (equivalent circuit analysis function)
| MODEL | 6632-1/1S | 6632-3/3S | 6632-5/5S | 6632-10/10S | 6632-20/20S | 6632-30/30S | 6632-50/50S |
| Częstotliwość | 10Hz-1MHz | 10Hz-3MHz | 10Hz-5MHz | 10Hz-10MHz | 10Hz-20MHz | 10Hz-30MHz | 10Hz-50MHz |
| Minimalna rozdzielczość | 100mHz, 6Cyfr | ||||||
| Podstawowa dokładność | ± 0.08% (typical ±0.05%) | ||||||
| Tryb pomiaru |
Tryb miernika, tryb listy, tryb przemiatania i opcjonalna funkcja analizy obwodu równoważnego (model S) | ||||||
| Prędkość pomiaru | < 3 ms | ||||||
| Impedancja wyjściowa | 25Ω/100Ω, switchable (Nominal value) | ||||||
Pełna specyfikacja w nocie katalogowej w zakładce „Do pobrania”.
Akcesoria standardowe
- Przewód zasilający
- DIP Test Fixture-DC Bias Current (F6210)
Akcesoria opcjonalne (adaptery pomiarowe)
- PC Link Software
- SMD Test Fixture-DC Bias Current (F6220)
- Kabel BNC+BNC
