Przegląd produktu

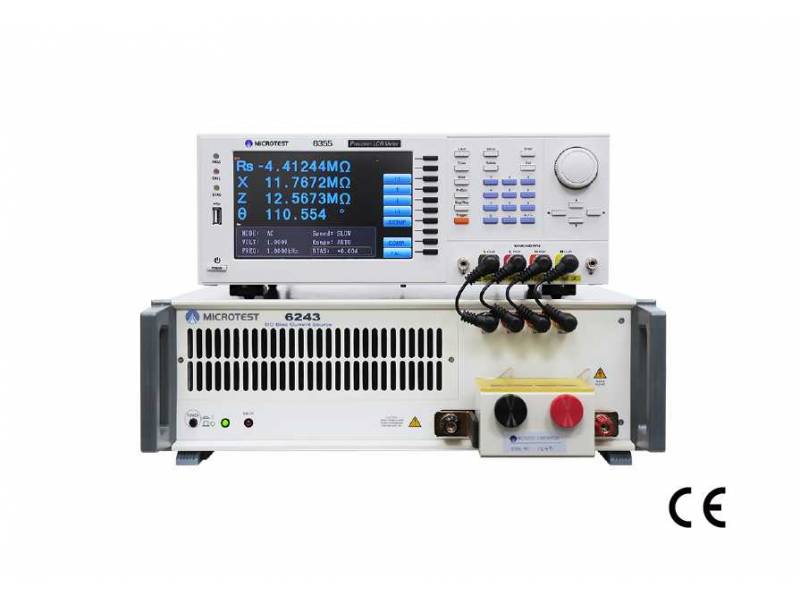

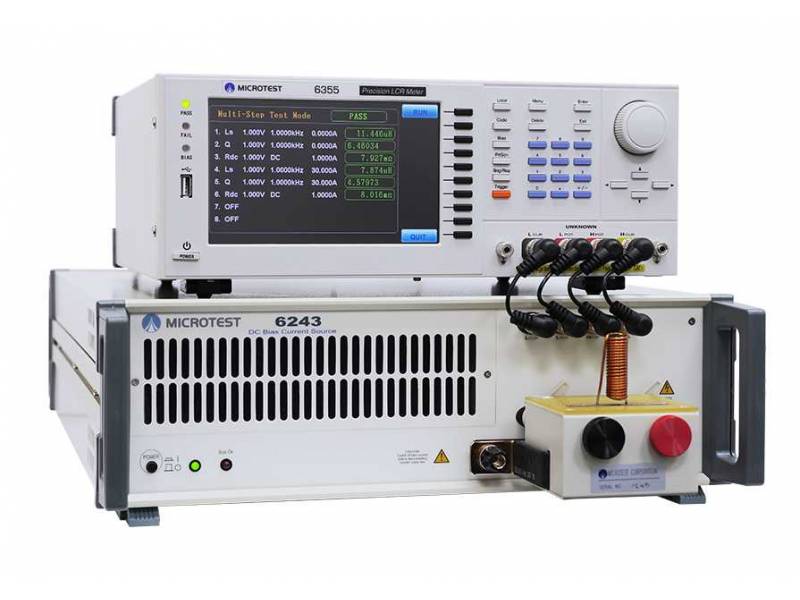

System testowania źródła polaryzacji DC łączy mierniki LRC 6355/6356 ze źródłem polaryzacji DC (6243H/6243/6223), zapewniają pasmo przenoszenia od 100Hz do 200k/500kHz i maksymalny prąd wyjściowy 640A/320A/120A. Systemy te są używane do testowania cewek indukcyjnych, cewek, ferrytów i prądów nasycenia rdzenia.
Kluczowe cechy
- Pasmo przenoszenia 100Hz-200k/500kHz
- Obsługuje maksymalny wyjściowy prąd polaryzacji DC 640A/320A/120A
- Funkcja pomiaru DCR
- Może utrzymać maksymalną moc wyjściową przez długi czas
- Impedancja wyjściowa: 100Ω
- Funkcja kalibracji obwodu otwartego/zwartego
- Obsługuje tryb pomiaru miernika / testowanie listy wieloetapowej
Porównanie modeli DC Bias Current Test System
| 6350+ Series | ||||||
| Model |
6355+ 6243H/6243/6223 6356+ 6243H/6243/6223 |
|||||
| Frequency Response |
100Hz-200kHz (6355+ 6243H/6243/6223) 100Hz-500kHz (6356+ 6243H/6243/6223) |
|||||
| DC Bias Current Max. |
640A (6243H) 320A (6243) 120A (6223) |
|||||
| Power consumption Max. |
640W (6243H/6243) 320W (6223) |
|||||
| DC Bias Current Test System | ||||||
| 6350+ Series | ||||||
| Model | 6355+6243H | 6355+6243 | 6355+6223 |
6356+6243H |
6356+6243 |
6356+6223 |
| Charakterystyka częstotliwościowa | 100Hz-200kHz | 100Hz-200kHz | 100Hz-200kHz | 100Hz-500kHz | 100Hz-500kHz | 100Hz-500kHz |
| Prąd wyjściowy Maks. | 640A | 320A | 120A | 640A | 320A | 120A |
| Pobór mocy | 640W | 640W | 320W | 640W | 640W | 320W |
| Jednostki DC Bias | 16 | 8 | 6 | 16 | 8 | 6 |
| Prąd wyjściowy (jednostka) | 40A | 40A | 20A | 40A | 40A | 20A |
System testowania prądu polaryzacji DC (MICROTEST DC Bias Current Test System)
Układ MICROTEST DC Bias Current Source Testing System składa się z analizatora impedancji / miernika LCR w połączeniu ze źródłem prądu stałego. Może analizować charakterystykę nasycenia i wzrostu temperatury elementów magnetycznych. System oferuje analizę prądu nasycenia magnetycznego i prądu wzrostu temperatury, z danymi dostępnymi za pośrednictwem hosta USB lub połączenia z komputerem. System można skonfigurować w szafie zgodnie z potrzebami linii produkcyjnej.
MICROTEST oferuje trzy serie DC Bias Current Test System: 6632+, 6632S+ oraz serię 6350+, z możliwością wyboru modelu w zależności od potrzeb pomiarowych.
Wyjściowy prąd polaryzacji DC wynosi maksymalnie 640A/120A/60A/20A, z pasmem przenoszenia 100Hz-30MHz/10MHz/3MHz. Dla instytucji badawczo-rozwojowych lub naukowych dostępna jest seria 6632+ / 6632S+, która zawiera funkcję analizy przemiatania krzywej prądu. Dla linii produkcyjnych opcjonalnie dostępna jest seria 6350+.
| Seria | Funkcja | Użytkownik |
| 6632+ | Analizator impedancji 6632, wyposażony w źródło prądu polaryzacji DC (DC bias current Source), obsługuje analizę graficzną i tryb miernika, zapewniając analizę prądu nasycenia magnetycznego i prądu wzrostu temperatury. | Walidacja R&D |
| 6632S+ | Analizator impedancji 6632S, wyposażony w źródło prądu polaryzacji DC (DC bias current Source), wspiera analizę graficzną i tryb miernika, oferując prąd nasycenia magnetycznego, prąd wzrostu temperatury i analizę obwodu równoważnego. | Walidacja R&D |
| 6350+ | Miernik LCR 6355/6356, wyposażony w źródło prądu polaryzacji DC, obsługuje tryb miernika i zapewnia testowanie prądu nasycenia magnetycznego. | Zapewnienie jakości produkcji |
Specyfikacja DC Bias Current Source (Źródło prądu polaryzacji DC)
Źródło prądu polaryzacji DC w połączeniu z miernikiem LCR lub analizatorem impedancji umożliwia analizę charakterystyki nasycenia komponentów takich jak cewki indukcyjne, cewki, rdzenie ferrytowe i rdzenie żelazne. Umożliwia precyzyjną weryfikację prądu nasycenia magnetycznego (Isat) i prądu wzrostu temperatury (Irms).
| MODEL DC Bias | 6023 | 6243/6243H |
| Prąd wyjściowy | 20A | 40A |
| Dokładność |
0.000A-1.000A 1%+5mA | |
| 1.001A-5.000A 2% | ||
| 5.001A-20.000A 3% | ||
| Pobór Mocy |
6225/6223/6220/6210 (320W Max.) 6243/6240A (640W Max.) |
|
Pełna specyfikacja w nocie katalogowej w zakładce „Do pobrania”.
Specyfikacja mierników RLC 6355/6356
| Model | 6355/6356 | |
| Frequency Range | 10Hz-200kHz/10Hz-500kHz | |
| Frequency Setting | Continuity | |
| Frequency Output Accuracy | ±0.01% | |
| Frequency Resolution | 5-bit Frequency | |
| Basic Accuracy | ±0.05% | |
| Drive Level | Test Signal Voltage Level |
AC：10mV – 2Vrms DC：10mV – 2V |
| Voltage Minimum Resolution | 1mV | |
| Output Impedance | 100Ω | |
| Measurement Mode | Meter mode, list mode | |
| Measurement Parameters |
|Z|、|Y|、θ、X、R、G、B、L、D、Q、DCR、C |
|
| Test Time (Fastest) | 8mS | |
Pełna specyfikacja w nocie katalogowej w zakładce „Do pobrania”.
Akcesoria standardowe
- Przewód zasilający
- DIP Test Fixture-DC Bias Current (F6210)
Akcesoria opcjonalne (adaptery pomiarowe)
- PC Link Software
- SMD Test Fixture-DC Bias Current (F6220)
- Kabel BNC+BNC
