Przegląd produktu

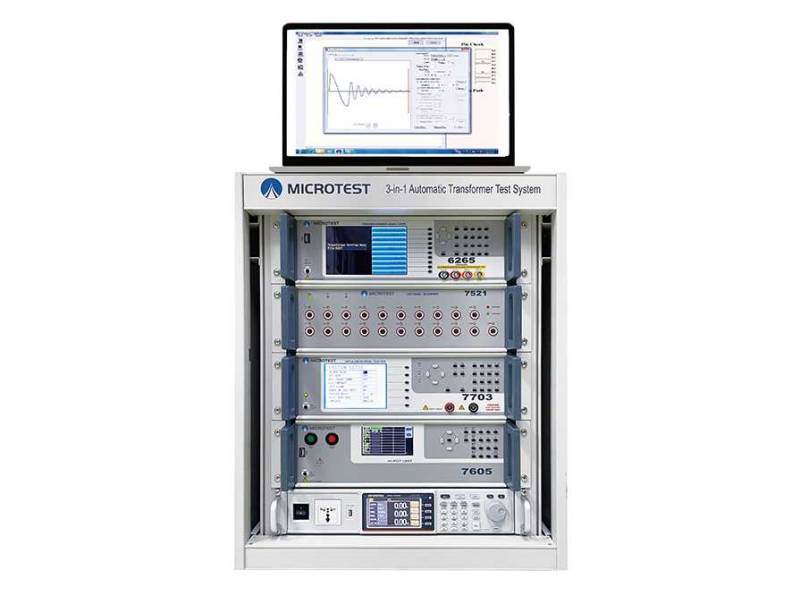

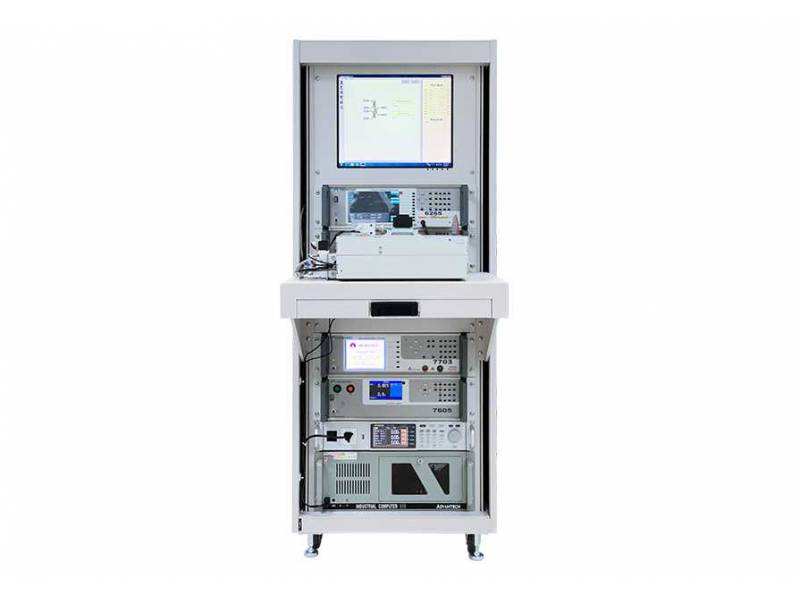

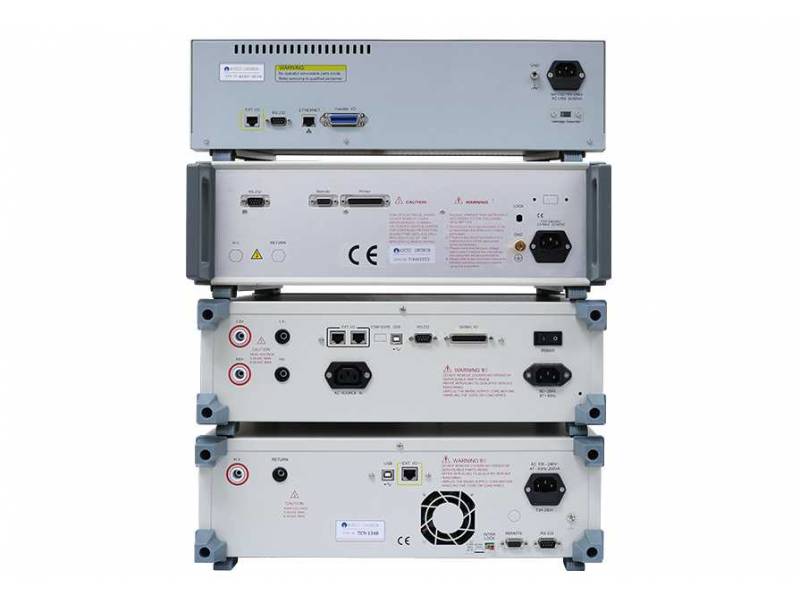

Zintegrowany system testowania transformatorów MICROTEST 9560 to kompleksowy system pomiarowy, który integruje charakterystykę elektryczną niskiego napięcia i testy zgodności z wymogami bezpieczeństwa w ramach jednej platformy. Sterowany przez komputer PC, zapewnia 20 kanałów testowych. System integruje źródło prądu przemiennego do dynamicznego testowania transformatorów (napięcie obwodu otwartego, prąd wzbudzenia, moc bez obciążenia) i mierzy wartość indukcyjności transformatorów. Opcjonalny miernik LCR oferuje częstotliwości testowe 200kHz, 500kHz i 1MHz.
System testowy 9560 łączy testy niskonapięciowe transformatorów z testami wytrzymałości izolacji AC/DC i testami zwarć międzywarstwowych. Testy niskonapięciowe obejmują takie parametry jak wartość indukcyjności, indukcyjność upływu, rezystancja DC, rezystancja AC, współczynnik jakości, wartość pojemności, współczynnik zwojów i kontrole zwartych zacisków. Testy zgodności z wymogami bezpieczeństwa obejmują napięcie wytrzymywane AC do 5000 V, napięcie wytrzymywane DC do 6000 V i maksymalną rezystację izolacji 12000 MΩ. Test zwarcia międzywarstwowego wykorzystuje nieniszczącą technologię wysokonapięciowych testów impulsowych. Analizuje przebieg tłumienia generowany przez rezonans L/C w celu wykrycia uszkodzeń zwarciowych między cewkami transformatora lub warstwami izolacji.
Kluczowe cechy
- Test elektryczny niskiego napięcia
- Test wysokiego napięcia/izolacji
- Test impulsowy (Layer Short Circuit)
- 20 kanałów testowych
- Częstotliwość testowa (200k/500k/1MHz)
- Napięcie wyjściowe AC 5000V
- Napięcie wyjściowe DC 6000V
- Rezystancja izolacji 12000 MΩ
- Prąd wzbudzenia / Napięcie obwodu otwartego / Moc bez obciążenia
- Jednoetapowa integracja do testów elektrycznych transformatorów WN i NN
- Źródło AC 4 kanały wejściowe
- Wykorzystanie 4-przewodowej metody pomiaru (do 10 różnych
uzwojeń) - Zintegrowana funkcja testu uzwojenia impulsowego
- Prąd magnesujący (2mA – 4,2A)
- Napięcie obwodu otwartego (10mV -500V)
- Pobór mocy bez obciążenia (0,2-500VA)
- DC Bias 100mA DC (F7721)
Specyfikacja
| Model |
9560 |
|||||
| Test Channel |
20 |
|||||
| Dynamic Testing For Transformer | ||||||
| Excitation Current | 2mA-4.2A |
Measurement Signal Voltage：0V-310.0Vrms Frequency：45Hz-500Hz |
||||
| Open- circuit voltage | 10V-5000V | |||||
| The no-load power |
0.2-500VA (External AC Source) |
|||||
| Low Voltage Electrical Test | ||||||
| Model | 6265 | 6266 | 6267 | |||
| Frequency | 10Hz-200kHz | 10Hz-500kHz | 10Hz-1MHz | |||
| Frequency Resolution | 5 digits | |||||
| Basic Accuracy | ±0.1% | |||||
| AC Drive Level | 10mV-2Vrms | |||||
| DC Drive Level | 10mV-2V | |||||
| Output Impedance | 100Ω | |||||
| Turn |
Inductance or Voltage Test Freqeuncy：50Hz-200kHz |
|||||
| Test Mode | Meter Mode / List Mode | |||||
| Parameters Measurement | Inductance (L)、Impedance (Z)、Capacitance (C)、Resistance (R)、Conductance (G)、Susceptance (B)、Admittance (Y)、Alternating Current Resistance (ACR)、Quality Factor (Q)、θ、Direct Current Resistance (DCR)、Leakage Inductance、Turn Ratio、Balance、Short Circuit | |||||
| L, LK | 0.1nH ~ 9999.99H | |||||
| C | 0.00001pF ~ 999.99mF | |||||
| Q,D | 0.00001 ~ 99999 | |||||
| Z,X,R | 0.00001Ω ~ 99.9999MΩ | |||||
| Y | 0.01nS ~ 99.9999S | |||||
| θ | -180°~ +180° | |||||
| DCR | 0.1mΩ ~ 99.999 MΩ | |||||
| Turn | 0.1 ~ 99999.9 turns | |||||
| Pin-Short | 12 pairs, between pin to pin | |||||
| Hi pot/ Insulation Test | ||||||
| Items | AC Hi pot | DC Hi pot | IR | |||
| Output Voltage | 10V-5000V | 10V-6000V | 10V-1000V | |||
| Voltage Resolution | 1V | 1V | 1V | |||
| Voltage Accuracy | ±(3% of setting+5V) | |||||
| Test Range | 0.001-31mA | 0.001-11mA | 1-12000MΩ | |||
| AC Arcing Detection | 0-20 | 0-10 | – | |||
| Measuring time | 0.1-999s | |||||
| Ramp Time | 0.1-10s | |||||
| Time Resolution | 0.1s | |||||
| Impulse Test | ||||||
| Impulse Voltage | 200V-5000V | |||||
|
Area Comparison |
When layer short happened, the loss of power on coil increase, the resonance damping coefficient increase, resonance amplitude decrease, the total area decrease. These are the basic parameters we check layer short. By calculating and comparing the deference of area between golden sample and DUT. |
|||||
|
Area Differential |
Add up the difference between normal wave and DUT wave call “ Area differential”. By calculating and comparing the deference of area between golden sample and DUT. To determine the degree of waveform overlap. |
|||||
|
Waveform Comparison |
Set a acceptable wave range, if the DUT’s wave is in this range shows “pass” otherwise, “fail” |
|||||
| Corona | In pulse test, the insulation defect will cause discharge and create corona. This function is able to count the times that corona happened base on the degree of deviation. Detect the discharge phenomenon on the coil. |
|||||
| Flat |
If the layer short happened, the waveform will tremble. Therefore, the instrument will quantize and compared it. |
|||||
System
| Electronic Rack | |
| Storage | Unlimited storage (By The PC Link) |
| Power Supply |
Voltage 90Vac-125Vac或190Vac-250Vac Frequency 47-63Hz |
| Power consumption | 1000VA/set |
| Dimension (W*H*D) | 600*1020*1555mm (W*H*D) |
| Weight | 190kg |
Porównanie modeli
| Benchtop Instrument | |||
| Model | Transformer Tester | Impulse Tester | Hi pot Tester |
| 6265/6266/6267 | 7703 | 7605 | |
|
Power Supply |
Voltage 90Vac-125Vac or190Vac-250Vac |
Voltage 115/230Vac±15%
|
Voltage 90Vac-264Vac
|
| Frequency：47-63Hz | Frequency：50/60Hz±5% | Frequency：50/60Hz±5% | |
|
Dimension (W*H*D) |
435x145x522 mm (W*H*D) | 435x190x522 mm | 365x145x430 mm (W*H*D) |
| Weight | 9 Kg | 14kg | 15kg |
| Interface | RS-232、Handler、LAN、USB Host、EXT. I/O | RS-232、Remote、Printer | RS-232、Remote、USB Host、USB Device、EXT.I/O |
| Display | Color Screen, 7″ TFT (800*480) |
5.7″ TFT (320*240) |
Color Screen, 4.3″ TFT (480*272) |
Zastosowania
Transformatory SMPS, transformatory mocy, transformatory komunikacyjne, filtry EMC, elementy magnetyczne, takie jak cewki toroidalne
Akcesoria:
Standardowe:
- Przewód zasilania
- Kabel testowy HV
- Kabel 25Pin-25Pin
- Przełącznik zasilania 24 V
- Skrzynka automatycznego skanowania (F7721A)
- Foot Switch (F522010)
Opcjonalne:
- Skrzynka podwójnego skanowania (F7721-D)
- Przewód zdalnego sterowania
- Przewód RS-232
Prezentacja funkcji

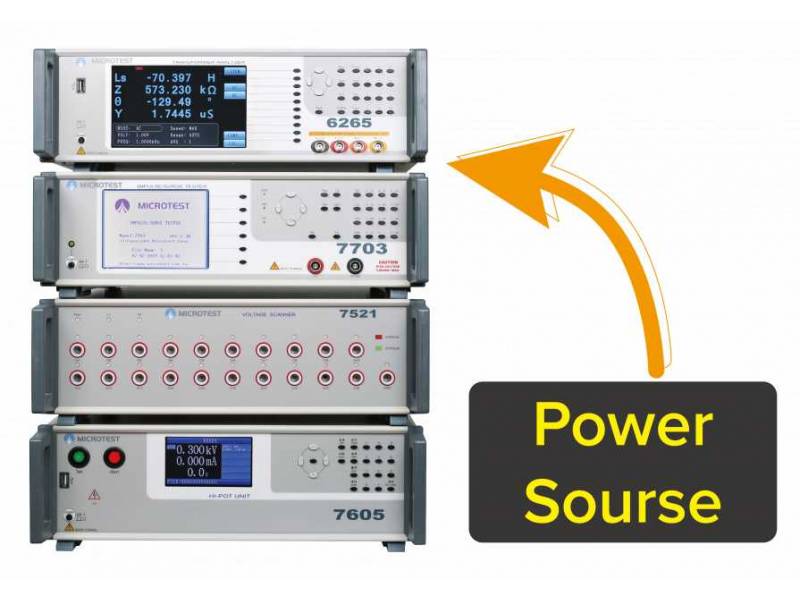

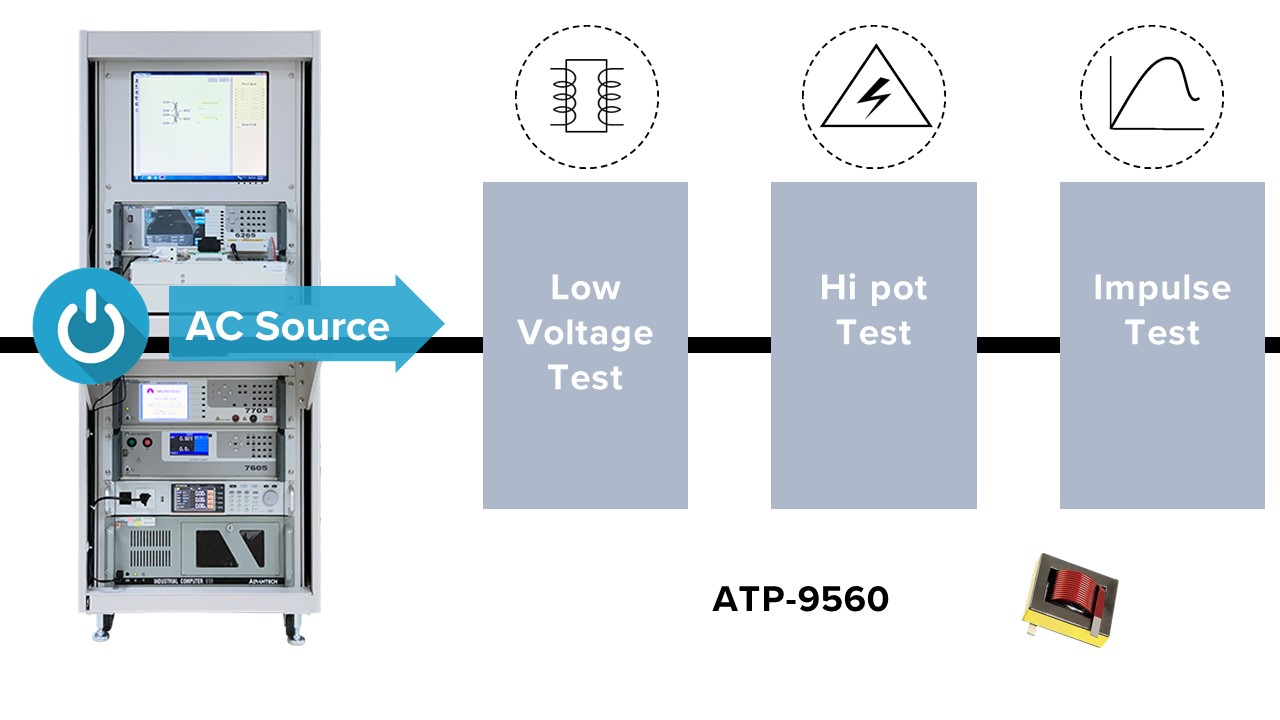

MICROTEST 3 w 1 + AC source (Test elektryczny niskiego napięcia + test izolacji wysokiego napięcia + test impulsowy + AC Source test)
Prąd wzbudzenia
Ogromny prąd wzbudzenia może wystąpić, gdy napięcie zostanie przywrócone po braku obciążenia lub usunięciu defektu zewnętrznego. Powodem jest nasycenie rdzenia i magnetyzm szczątkowy. Ogromny prąd rozruchowy pojawia się podczas pracy transformatora z powodu przeciążenia strumienia magnetycznego. Maksymalny prąd może być 6 do 8 razy większy niż prąd znamionowy. Wykrywanie prądu wzbudzenia musi być mierzone w określonych warunkach napięcia, aby upewnić się, że nadmierny prąd wzbudzenia wytwarza dużą liczbę harmonicznych, które wpływają na jakość zasilania lub powodują wzrost lub spadek napięcia.
Napięcie obwodu otwartego
Napięcie obwodu otwartego oznacza wprowadzenie napięcia z cewki pierwotnej i pomiar napięcia bez obciążenia z cewki wtórnej. Celem jest upewnienie się, że straty są zależne od współczynnika skrętu i prądu wzbudzenia z cewki pierwotnej.
Moc bez obciążenia
Niezależnie od tego, czy jesteś producentem transformatorów, czy cewek indukcyjnych, automatyczny system testowania transformatorów 3 w 1 pozwala w opłacalny sposób zapewnić jakość i niezawodność, których wymagają klienci.
Wszechstronny niskonapięciowy test elektryczny
Indukcyjność (L)/indukcyjność upływu/Turn ratio/rezystancja (DCR)/rezystancja (R)/równowaga/pojemność (C)/zwarcie.
Turns ratio jest ważnym parametrem transformatora
W idealnym przypadku możemy uzyskać współczynnik zwojów, porównując napięcie wejściowe i wyjściowe. Istnieje jednak wiele parametrów, które mogą mieć na to wpływ. Istnieje więc kilka różnych sposobów wykrywania współczynnika obrotów.
| TR Voltage |
Umieść napięcie AC na cewce pierwotnej i wykryj napięcie na cewce wtórnej. Porównaj stosunek obrotów i fazę |
| TRL Inductance | Wykryj indukcyjność na każdej cewce i oblicz stosunek zwojów. Współczynnik zwojów jest dokładniejszy w przypadku transformatora o większej indukcyjności upływu. |
Wykryj pojemność, aby upewnić się, że izolacja między pozycją uzwojenia a cewką uzwojenia jest wystarczająca
- Cewka uzwojenia transformatora zawiera rozproszoną pojemność, która zwykle jest rozprowadzana między cewkami uzwojenia.
- Pojemność jest zwykle reprezentowana przez pojemność jednego uzwojenia do drugiego uzwojenia w obwodzie równoważnym.
- Cs i Cp to równoważna pojemność szeregowa lub równoległa w obwodzie równoważnym.
- Wartość D jest stosunkiem rezystancji AC i pojemności, im niższa wartość D, tym lepiej.
Test upływu przez mostek równoważący LCR
Gdy przyrząd łączy cewkę pierwotną z transformatorem, a cewka wtórna jest w stanie otwartym, wynik testu L= Lp na cewce pierwotnej + prąd upływu.
→Wyciek wewnątrz urządzenia musi spowodować zwarcie cewki wtórnej w transformatorze.
Idealne napięcie cewki wtórnej wyniesie 0V w stanie zwarcia. Napięcie po obu stronach cewki pierwotnej będzie wynosić 0V. Indukcyjność cewki pierwotnej będzie rzeczywistym prądem upływu
Test impulsowy
Krótkotrwały test wytrzymałości nie jest w stanie wykryć żywotności transformatora. Dlatego konieczna jest kontrola testu impulsowego.
Ostatnio napięcie na produktach elektronicznych rośnie. Częściowe rozładowanie może wystąpić pod wpływem chwilowego wycieku wysokiego napięcia/prądu. Może to spowodować penetrację przewodu.
Pozycje do testowania certyfikatów bezpieczeństwa
- AC Hi Pot
- DC Hi Pot
- Rezystancja izolacji
- Prąd upływu
Test napięcia wytrzymywanego AC/DC
Różnica między AC i DC
- Test AC Hi Pot: Większość DUT ma pojemność pasożytniczą. W teście AC może nie być możliwe naładowanie pasożytniczej pojemności. Dlatego będzie to powodować ciągły przepływ prądu.
- Test DC Hi Pot: Parasitic capacitance zostanie naładowana w teście DC Hi Pot. Dlatego prąd zmniejszy się prawie do 0.
Zalety testu AC
- Test AC Hi Pot: Test AC jest taki sam jak w przypadku normalnego użytkowania energii elektrycznej. Ponadto AC jest w stanie wykonać test polaryzacji dodatniej i ujemnej. Test AC nie ładuje pasożytniczej pojemności na DUT, więc nie wytwarza chwilowego prądu szczytowego. Nie ma potrzeby rozładowywania DUT po zakończeniu testu.
- Test wysokiego napięcia DC: Parasitic capacitance na DUT została naładowana podczas testu DC, więc pozostały prąd upływu jest rzeczywistym prądem z DUT.
Wady testu AC/DC Hi-pot
- Test AC Hi Pot: Jeśli DUT ma dużą pojemność pasożytniczą, wykrywany prąd będzie większy niż rzeczywisty. Aby zapewnić niezbędny prąd dla pojemności DUT, prąd wyjściowy jest znacznie większy niż w teście DC. Stanowi to zagrożenie dla operatora.
- Test DC Hi Pot:: Napięcie testowe musi wzrosnąć od 0. Im wyższa Parasitic capacitance, tym więcej czasu potrzeba na wzrost napięcia DC. Napięcie wzrasta wolniej, gdy rośnie. Jeśli jednak prąd ładowania jest zbyt wysoki, może to spowodować błędną ocenę przyrządu. Proces rozładowania jest konieczny po teście wysokiego napięcia DC. Test DC może wykonać tylko test pojedynczej polaryzacji.
