Przegląd produktu

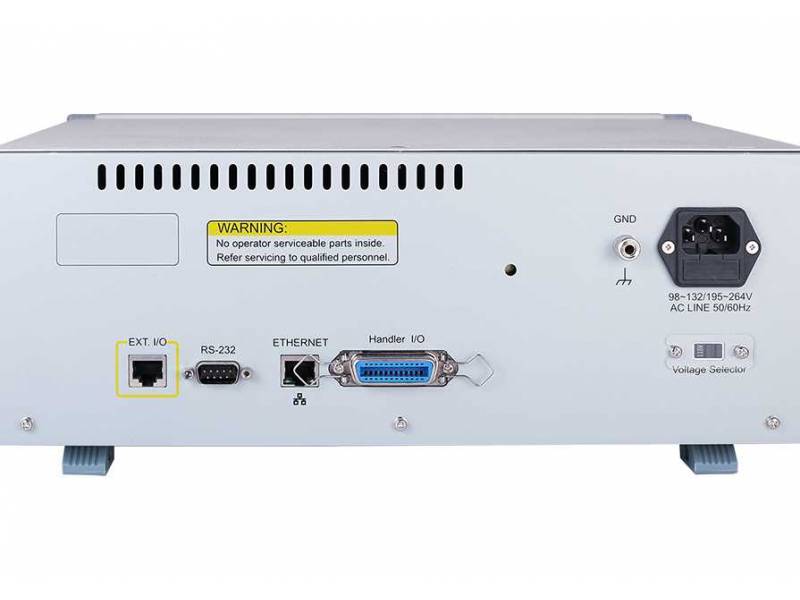

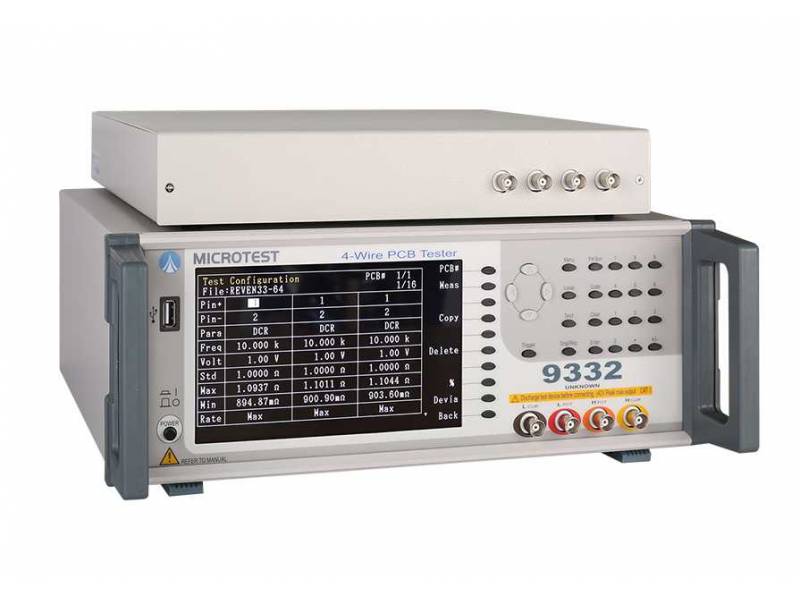

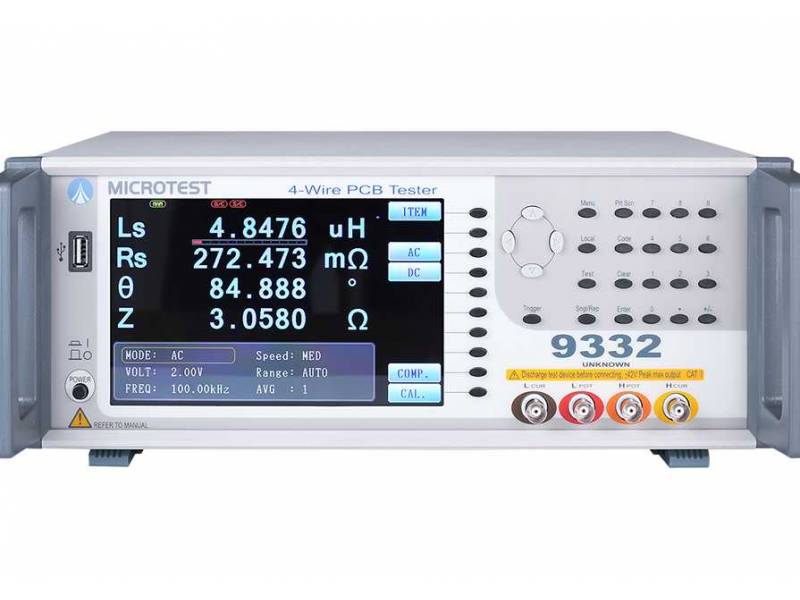

Wielokanałowy mostek RLC Microtest 9332 wykorzystuje technologię pomiarową Automatic Balance Bridge i został zaprojektowany z 64 kanałami testowymi, aby spełnić wymagania testowania wielu komponentów jednocześnie. Działa w zakresie częstotliwości od 10 Hz do 200 kHz, mierząc parametry, w tym indukcyjność, pojemność, rezystancję AC, rezystancję DC, impedancję, wartość Q i wartość D. Obsługuje oprogramowanie łączności z komputerem PC do zdalnego programowania i przechowywania danych.
Może być stosowany w testach produkcyjnych PCB/FPC, szczególnie w zastosowaniach takich jak testowanie miękkich płytek cewek do ładowania bezprzewodowego i grubych miedzianych płytek cewek w konfiguracji równoległej płytki. Mostek RLC 9332 został zaprojektowany, aby spełnić wymagania dla płytek PCB, które wykorzystują wytrawianie folii miedzianej do tworzenia obwodów cewek. Umożliwia testowanie charakterystyki elektrycznej wielu obwodów cewek na płytkach wielowarstwowych. Model 9332 można zintegrować z dedykowanym sprzętem do testowania PCB, umożliwiając w pełni automatyczne lub półautomatyczne testowanie.
- Zakres częstotliwości: 10Hz – 200kHz
- Podstawowa dokładność do ±0,1%
- 64 kanały testowe
- Test 32 zestawów impedancji indukcyjnej (Ls/Rs/DCR/Q)
- Może być używany z pneumatycznymi uchwytami kompozytowymi do wykonywania testów wielopłytkowych (panelowych)
- Obsługuje tryby testowania wielu płyt i tryb pomiaru wartości LCR
Specyfikacja
| Model | 9332 | |||
| Test Frequency | 10Hz-200kHz | |||
| Test Channel | 64 | |||
| Measurement Parameters |
|Z| (Impedance) θ (Phase angle) R (Series resistance/parallel resistance) L (Inductance value) D (Loss factor) Q (Quality factor) DCR (DC Resistance) C (Capacitance value) |
|||
|
Measurement Parameters & Range |
Parameters | Range |
Basic Accuracy (AC 1kHz) |
Speed |
| L | 0.1nH ~ 9999.99H | 0.1% | 25ms | |
| Q | 0.00001 ~ 99999 | 0.0005 | 25ms | |
| C | 0.00001pF ~ 999.99mF | 0.1% | 25ms | |
| Z,R | 0.00001Ω ~ 99.9999MΩ | 0.1% | 25ms | |
| DCR | 0.01mΩ ~ 99.999MΩ | 0.1% | 25ms | |
| Frequency Resolution | 5 Digits | |||
| Frequency Output Accuracy | ±0.01% | |||
| Output Impedance | 100Ω | |||
| AC Drive Level | 10mV-2Vrms | |||
Pełna specyfikacja w nocie katalogowej w zakładce „Do pobrania”.
Akcesoria standardowe
- Przewód zasilający
- Kelvin Clip
- Multi-channel scanning test box (F9332)
Akcesoria opcjonalne (adaptery pomiarowe)
- PC Link Software
- Handler box
- RS-232
