Przegląd produktu

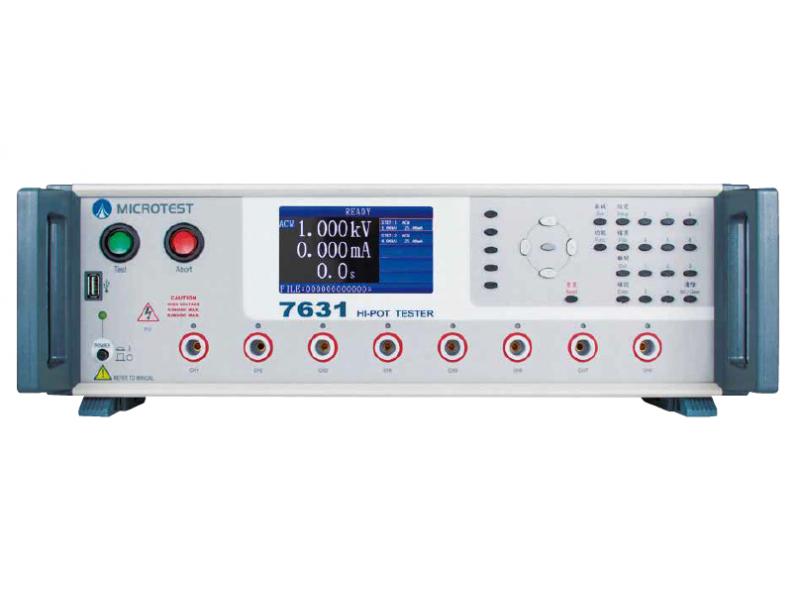

MICROTEST 7631 jest testerem bezpieczeństwa elektrycznego (HiPot Tester) 3w1, który obsługuje funkcje testowania wytrzymałości dielektrycznej napięciem przemiennym, wytrzymałości dielektrycznej napięciem stałym i rezystancji izolacji. Posiada maksymalne napięcie AC 5000V z prądem upływu 30mA, maksymalne napięcie DC 6000V z prądem upływu 10mA i maksymalną rezystancję izolacji 12000MΩ. Zapewnia 8 zestawów kanałów testowych i może być opcjonalnie wyposażony w wielokanałową skrzynkę skanującą 7508/7516, umożliwiając do 72 zestawów kanałów testowych. Obsługuje oprogramowanie do połączenia z komputerem PC w celu zdalnego programowania i przechowywania danych testowych. Można go również podłączyć do skanera kodów kreskowych w celu ich skanowania, co ułatwia zarządzanie śledzeniem produkcji.
Kluczowe cechy
- 8 kanałów
- Obsługa AC 5000V, DC 6000V, rezystancja izolacji 12GΩ
- Wykrywanie wyładowań łukowych
- Regulowany czas rampy (0,1s-10s)
- Obwód pomiarowy True RMS
- Host USB przechowuje pliki ustawień i może aktualizować oprogramowanie układowe
- Obsługa sygnału zdalnego sterowania
- Moduł rozszerzeń 7508/7516 (8/16 kanałów) może być połączony z modułem
7631 do rozszerzania kanałów w celu spełnienia wymagań przewodu pojazdu lub PCB
testowanie
Porównanie modeli
| Model | 7630 | 7631 | ||
| Kanał testowy | Pojedynczy kanał | 8 kanałów | ||
| Napięcie wyjściowe AC | 5000 V | 5000 V | ||
| Napięcie wyjściowe DC | 6000 V | 6000 V | ||
| Rezystancja izolacji | 12000MΩ | 12000MΩ | ||
| Expansion box | Brak | 8 kanałów | 16 kanałów | |
| 7508 | 7516 | |||
Dane Techniczne:
| AC Hipot | ||
| Napięcie wyjściowe | 10V-5000V | |
| Rozdzielczość napięcia | 1V | |
| Dokładność napięcia | ±(3% ustawienia +5V) | |
| Prąd znamionowy (maks.) | 30mA | |
| Górny prąd upływu | 0,001-31mA | |
| Rozdzielczość prądu upływu | 0,001 mA | |
| Dokładność prądu upływu | ±(3% odczytu +10uA) | |
| Wykrywanie łuku | Wykrywa biegi od 0 do 20 (1 jest najbardziej czuły) | |
| DC Hipot | ||
| Napięcie wyjściowe | 10V-6000V | |
| Rozdzielczość napięcia | 1V | |
| Dokładność napięcia | ±(3% ustawienia +5V) | |
| Prąd znamionowy (maks.) | 10mA | |
| Górny prąd upływu | 0,001-11mA | |
| Rozdzielczość prądu upływu | ±(3% odczytu +10uA) | |
| Dokładność prądu upływu | 0,001 mA | |
| Wykrywanie łuku | Wykryj biegi od 0 do 10 (1 jest najbardziej czuły) | |
| Rezystancja izolacji | ||
| Napięcie wyjściowe | 10V-1000Vdc | |
| Rozdzielczość napięcia | 1V | |
| Dokładność napięcia | ±(3% ustawienia +5V) | |
| Zakres rezystancji izolacji | 1-12000MΩ | |
| Rozdzielczość w podczerwieni | 1 MΩ | |
| Dokładność podczerwieni | 100-500V, 1-1000MΩ (±5% odczytu + 1MΩ)
500-1000V, 2-12000MΩ (±5% odczytu +10MΩ) |
|
| Czas pomiaru | 0,1-999s | |
| Czas rampy | 0,1-10s | |
| Rozdzielczość czasu pomiaru | 0,1 s | |
| SYSTEM | |
| Zdalne sterowanie PLC | Test, Abort |
| Sygnał wyjściowy PLC | PASS, FAIL, Wyjście HV, Testowanie |
| Przełącznik bezpieczeństwa | Podczas testowania należy zewrzeć INTER LOCK z tyłu przyrządu, aby wyprowadzić napięcie testowe |
| Tryb listy | Każda grupa zawiera do 16 kroków |
| Wbudowana pamięć | 30 zestawów plików ustawień |
| Pamięć hosta USB | Pliki ustawień przechowywania i aktualizacja oprogramowania układowego |
| Zasilacz | Napięcie: 90Vac-264Vac |
| Częstotliwość: 50/60 Hz ± 5% | |
| Pobór energii | 300VA |
| Środowisko | Temperatura: 5 ℃-40 ℃ |
| Wilgotność: 0-80% wilgotności względnej | |
| Wymiar | 365x145x430 mm (szer.*wys.*gł.) |
| Waga | 14kg |
| Interfejs | RS-232, pilot, host USB, urządzenie USB, EXT. we/wy |
| Wyświetlacz | Wyświetlacz LCD TFT 4,3 cala (480*272 ) |
Standardowe akcesoria
| Kabel zasilający | |
| Kabel testowy WN |  |
| D-Sub footswitch (F760001) | |
Akcesoria opcjonalne
| Oprogramowanie PC Link | |
| Kabel RS-232 | |
| Kabel zdalny | |
| Pudełko testowe (F7620) |
 |
|
8-kanałowy moduł rozszerzeń |
 |
| 16-kanałowy moduł rozszerzeń |  |
Zastosowanie:
Transformatory, silniki, kondensatory, cewki indukcyjne, przewody i filtry falowe
