Przegląd produktu

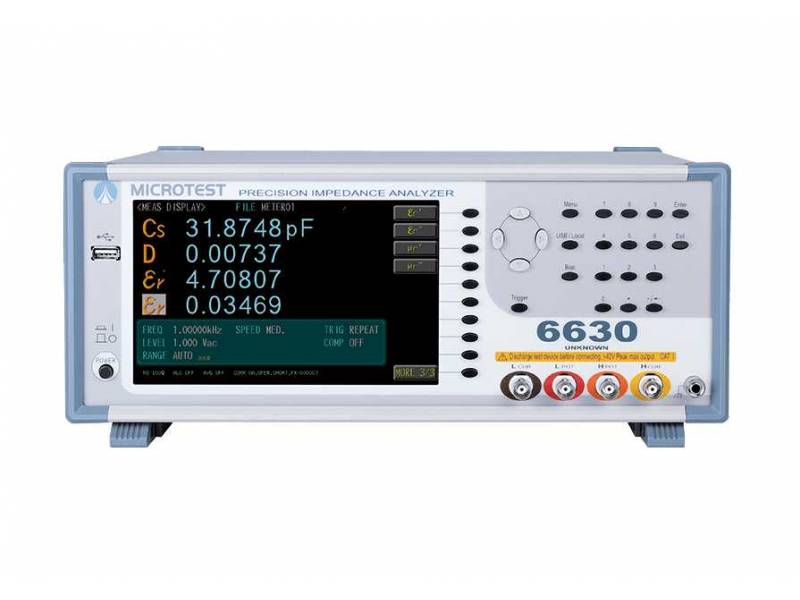

Precyzyjny mostek RLC 6630-3 (od 10 Hz do 3 MHz) umożliwia wykonywanie testów RLC sygnałów AC. Pomiar w stale zmieniającym się środowisku może być wykonywany etap po etapie z częstotliwością testową i stopniem, a szybkie testy ciągłe mogą być wykonywane w różnych warunkach testowych i trybie. Urządzenie posiada impedancję wyjściową 25Ω/100Ω, która może być przełączana, automatyczną kontrolę poziomu (ALC), funkcję trybu listy oraz m.in. Funkcja komparatora i funkcja klasyfikacji Handler BIN do klasyfikacji dobrych i wadliwych produktów. Obsługuje RS-232, GPIB, Handler, LAN, USB Host/Device.

Kluczowe cechy

• Zakres częstotliwości: 10Hz – 3MHz
• Podstawowa dokładność do ±0,05%
• Funkcja Automatycznej kontroli poziomu (ALC)
• Impedancja wyjściowa 25Ω/100Ω, przełączalna
• Obsługuje tryb miernika i tryb listy, może być używany z różnymi osprzętami, takimi jak:
  urządzenie do testowania ciekłego materiału dielektrycznego, urządzenie do testowania materiału dielektrycznego i urządzenie do testowania materiału magnetycznego.
• Bardzo wysoka prędkość pomiaru < 3 ms
• Funkcja korekcji obwodu otwartego/zwarcia/obciążenia
• W trybie miernika elektrycznego można wybrać do czterech parametrów składowych. Wartości indukcji i DCR mogą być mierzone i wyświetlane jednocześnie.
• Automatyczna klasyfikacja komponentów: Funkcja komparatora i funkcja klasyfikacji Handler BIN

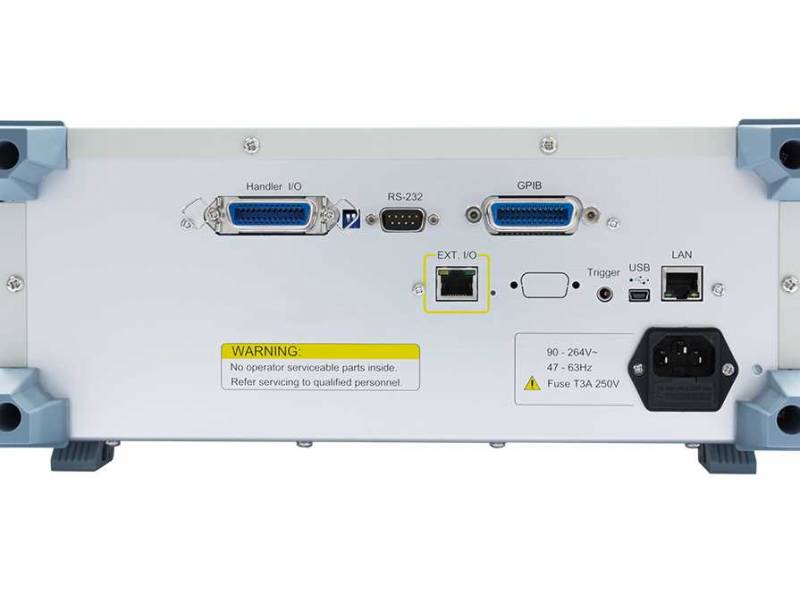

• Obsługa interfejsów: RS-232, GPIB, Handler, LAN, USB Host/Device
• Dostępne jest oprogramowanie do analizy danych w połączeniu z komputerem PC *opcja

Przegląd serii 6630

Mierniki LCR MICROTEST z serii 6630 zapewniają szeroki zakres częstotliwości od 10 Hz do 50 MHz do pomiaru charakterystyki impedancji komponentów i materiałów. Mierzone parametry obejmują |Z| (impedancja), |Y| (admitancja), θ (kąt fazowy), X (reaktancja), R (rezystancja szeregowa/równoległa), G (Konduktancja), B (susceptancja), L (indukcyjność), D (współczynnik rozproszenia), Q (dobroć), DCR (rezystancja DC), C (pojemność), ESR (równoważna rezystancja szeregowa), ε (względna przenikalność elektryczna) i μr (przenikalność magnetyczna względna). Dzięki szybkości pomiaru do 3 ms jest to doskonały wybór do zautomatyzowanych testów cewek indukcyjnych. Urządzenie obsługuje interfejsy komunikacyjne LAN/USB Host/USB Device/GPIB/RS-232, dzięki czemu jest kompatybilne z urządzeniami automatyki lub interfejsami człowiek-maszyna (PLC).

• Zakres częstotliwości: DC, 10Hz do 1/3/5/10/20/30MHz/50MHz
• Podstawowa dokładność do ±0,05%
• Automatyczna kontrola poziomu (ALC)
• Impedancja wyjściowa 25Ω/100Ω, przełączana
• Obsługa trybu miernika i trybu listy
• Bardzo wysoka prędkość pomiaru < 3 ms
• Funkcja korekcji obwodu otwartego/zwarcia/obciążenia
• Funkcja komparatora
• Funkcja klasyfikacji BIN
• Wbudowana funkcja przepuszczalności μr
• Wbudowana stała dielektryczna-εr

Porównanie modeli z serii

Pełna specyfikacja w nocie katalogowej w zakładce „Do pobrania”.

Akcesoria standardowe

• Przewód zasilający

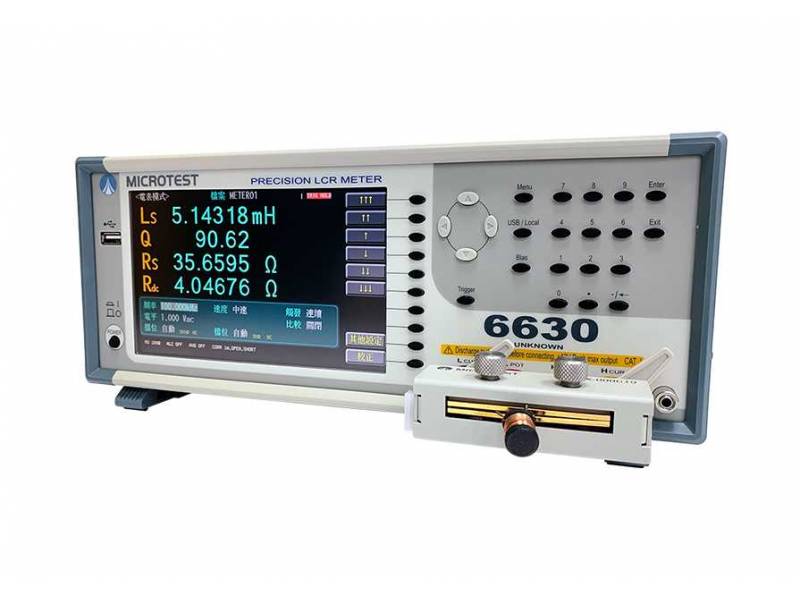

• DIP Test Fixture (FX-000C19)

Akcesoria opcjonalne (adaptery pomiarowe)

• PC Link Software
• Kelvin Clip Leads(with BNC Box) – F423906A
• DIP Test Fixture – F423503
• DIP Test Fixture  – F423504
• DIP Test Fixture  – F0000C6
• SMD Test Fixture – F423905
• Bottom Electrode SMD Test Fixture – FX-000C10
• SMD Tweezer Test Leads – FX-000C11
• SMD Test Fixture – FX-000C12
• Dielectric Material Test Fixture – FX-0000C7
• Magnetic Material Test Fixture – FX-0000C8
• BNC Test Leads – F663001 A/B/C
• Material Testing Fixture – FX-0000C9
• Liquid Dielectric Material Test Fixture – FX-000C20
• External Voltage Bias(±200V/ 1MHz) – F420001
• External Voltage Bias (±40V/1MHz) – F420003
• External Voltage Bias (±2000V/1MHz) – F420006
• External Voltage/ Current Bias (±40V/ 100mA) F420005
• Automatic Level Compensation Fixture –  FX-LR0001
