Przegląd produktu

Stacjonarny mostek RLC 6364 o częstotliwości (od 10 Hz do 100 kHz) łączy wysoką dokładność z szybkością. Zakres częstotliwości testowych jest regulowany w sposób ciągły od 10Hz do 100 kHz z wysoką dokładnością pomiaru ±0.05%, co pozwala na jednoczesne testowanie czterech parametrów. Urządzenie obsługuje interfejsy USB Host, RS-232, GPIB, Handler i LAN. Dostępne jest również opcjonalne oprogramowanie PC do analizy graficznej. Urządzenie znajduje zastosowanie w linii produkcyjnej, zapewnieniu jakości lub kontroli jakości.

Kluczowe cechy

• Zakres częstotliwości: 10Hz – 100 kHz
• Podstawowa dokładność do ±0,05%
• Impedancja wyjściowa 100Ω
• Obsługa trybu miernika i trybu listy
• Multi-step function do 8 zestawów
• jednoczesne testowanie czterech parametrów
• Automatyczna klasyfikacja komponentów: Funkcja komparatora i funkcja klasyfikacji BIN

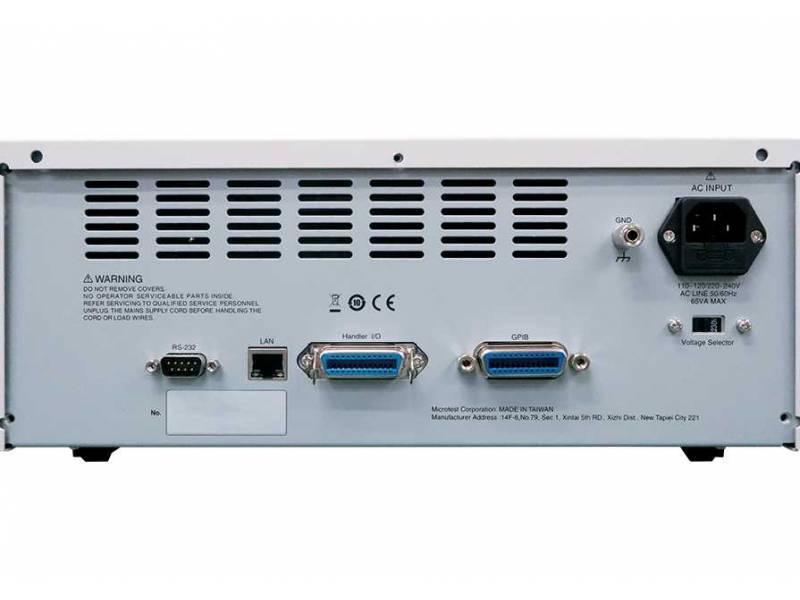

• Obsługa interfejsów: RS-232, GPIB, Handler, LAN, USB Host
• Dostępne jest oprogramowanie do analizy danych w połączeniu z komputerem PC *opcja

Przegląd serii 6360

Mostki RLC MICROTEST z serii 6360 zapewniają szeroki zakres częstotliwości od 0.1Hz/10 Hz do 1 MHz i są doskonałym wyborem do podstawowych pomiarów impedancji elementów elektronicznych. Mierzone parametry obejmują |Z| (impedancja), |Y| (admitancja), θ (kąt fazowy), X (reaktancja), R (rezystancja szeregowa/równoległa), G (Konduktancja), B (susceptancja), L (indukcyjność), D (współczynnik rozproszenia), Q (dobroć), DCR (rezystancja DC), C (pojemność). Urządzenie obsługuje interfejsy komunikacyjne, takie jak RS-232, Handler, LAN, USB Host, GPIB i może przechowywać wyniki testów i dane przez USB. Dodatkowo dzięki opcjonalnemu oprogramowaniu do połączenia z komputerem PC umożliwia również analizę przemiatania.

Ponadto mostki RLC MICROTEST 6365A/6367A zapewnia wyjątkowo niski zakres częstotliwości początkowej od 0,1 Hz do 200k/1MHz i jest odpowiedni do zastosowań takich jak impedancja elektrochemiczna lub testowanie materiałów akumulatorowych.

• Zakres częstotliwości: DC, 10Hz do 20k/100k/200k/500k/1MHz
• *Wersja 6365A/6367A charakteryzuje się niską częstotliwością: 0.1Hz – 200k/1MHz (może mierzyć aluminiowe kondensatory elektrolityczne)
• Podstawowa dokładność do ±0,05%
• Impedancja wyjściowa 100Ω
• Obsługa trybu miernika i trybu listy
• Multi-step function do 8 zestawów
• jednoczesne testowanie czterech parametrów
• Funkcja komparatora/ klasyfikacji BIN
• Obsługa interfejsów: RS-232, GPIB, Handler, LAN, USB Host
• Dostępne jest oprogramowanie do analizy danych w połączeniu z komputerem PC *opcja

Porównanie modeli z serii 6360

Pełna specyfikacja w nocie katalogowej w zakładce „Do pobrania”.

Akcesoria standardowe

• Przewód zasilający
• Przewody z zaciskiem Kelvina (F423906A)

Akcesoria opcjonalne (adaptery pomiarowe)

• PC Link Software
• DIP Test Fixture – F423503
• DIP Test Fixture  – F423504
• SMD Test Fixture – F423905
• SMD Tweezer Test Leads – FX-000C11
• SMD Test Fixture – FX-000C12
• Material Testing Fixture – FX-0000C9
