Przegląd produktu

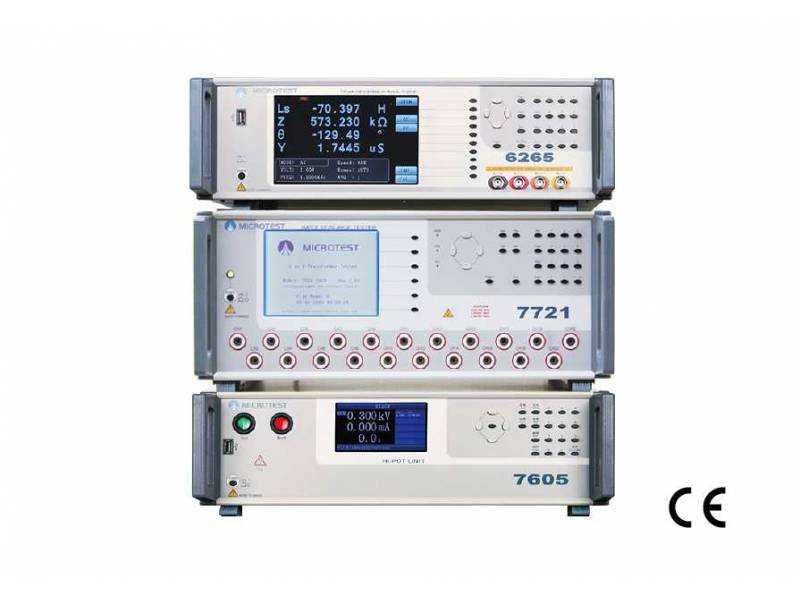

Microtest (626X+7721+7605) to kompleksowy system testowania transformatorów 3w1 (Tester transformatorów 6265/6266/6267 + tester Hi Pot 7721+ Tester impulsowy uzwojeń 7605). W zależności od wariantu oferuje częstotliwością pomiarową od 10Hz do 200kHz/500kHz/1MHz. System testowania transformatorów integruje niskonapięciowe testy elektryczne, testowanie zgodności z wymogami bezpieczeństwa i testowanie uzwojenia impulsowego, oferowane jako rozwiązanie 3 w 1 (test niskonapięciowy + test Hi Pot + test uzwojenia impulsowego). Ponadto oferuje 20 kanałów testowych i integruje testy niskonapięciowe (w tym indukcyjność, indukcyjność upływu, rezystancję, pojemność itp.) z testami izolacji napięciem wytrzymywanym AC/DC (do 5000V/6000V). Zapewnia wydajne i wygodne testowanie produktów transformatorowych. Test uzwojenia impulsowego wykorzystuje nieniszczącą technologię wysokonapięciowego testowania impulsowego. Analizuje przebieg tłumienia generowany przez rezonans L/C w celu wykrycia wad zwarciowych między cewkami transformatora lub warstwami izolacyjnymi.
Do pomiaru wartości indukcyjności transformatora można użyć miernika LCR, który oferuje wybierane częstotliwości testowe, w tym 200 kHz, 500 kHz i 1 MHz. Obsługuje oprogramowanie, które umożliwia połączenie z komputerem PC, umożliwiając przechowywanie danych testowych.
Kluczowe cechy
- Test elektryczny niskiego napięcia
- Test wysokiego napięcia/izolacji
- Test impulsowy (Layer Short Circuit)
- 20 kanałów testowych
- Częstotliwość testowa: 10Hz – 200kHz/500kHz/1MHz
- Napięcie wyjściowe AC 5000V
- Napięcie wyjściowe DC 6000V
- Rezystancja izolacji 12000 MΩ
- Obsługa interfejsów: RS-232, Handler, LAN, USB Host, EXT. I/O
Specyfikacja
| Model |
3-in-1 (626X+7605+7721) |
|||||
| Test Channel |
20 |
|||||
| Low Voltage Electrical Test | ||||||
| Model | 6265 | 6266 | 6267 | |||
| Frequency | 10Hz-200kHz | 10Hz-500kHz | 10Hz-1MHz | |||
| Frequency Resolution | 5 digits | |||||
| Basic Accuracy | ±0.1% | |||||
| AC Drive Level | 10mV-2Vrms | |||||
| DC Drive Level | 10mV-2V | |||||
| Output Impedance | 100Ω | |||||
| Turn |
Inductance or Voltage Test Freqeuncy：50Hz-200kHz |
|||||
| Test Mode | Meter Mode / List Mode | |||||
| Parameters Measurement | Inductance (L)、Impedance (Z)、Capacitance (C)、Resistance (R)、Conductance (G)、Susceptance (B)、Admittance (Y)、Alternating Current Resistance (ACR)、Quality Factor (Q)、θ、Direct Current Resistance (DCR)、Leakage Inductance、Turn Ratio、Balance、Short Circuit | |||||
| L, LK | 0.1nH ~ 9999.99H | |||||
| C | 0.00001pF ~ 999.99mF | |||||
| Q,D | 0.00001 ~ 99999 | |||||
| Z,X,R | 0.00001Ω ~ 99.9999MΩ | |||||
| Y | 0.01nS ~ 99.9999S | |||||
| θ | -180°~ +180° | |||||
| DCR | 0.1mΩ ~ 99.999 MΩ | |||||
| Turn | 0.1 ~ 99999.9 turns | |||||
| Pin-Short | 12 pairs, between pin to pin | |||||
| Hi pot/ Insulation Test | ||||||
| Items | AC Hi pot | DC Hi pot | IR | |||
| Output Voltage | 10V-5000V | 10V-6000V | 10V-1000V | |||
| Voltage Resolution | 1V | 1V | 1V | |||
| Voltage Accuracy | ||||||
| Test Range | 0.001-31mA | 0.001-11mA | 1-12000MΩ | |||
| AC Arcing Detection | 0-20 | 0-10 | – | |||
| Measuring time | 0.1-999s | |||||
| Ramp Time | 0.1-10s | |||||
| Time Resolution | 0.1s | |||||
| Impulse Test | ||||||
| Impulse Voltage | 200V-5000V | |||||
|
Area Comparison |
When layer short happened, the loss of power on coil increase, the resonance damping coefficient increase, resonance amplitude decrease, the total area decrease. These are the basic parameters we check layer short. By calculating and comparing the deference of area between golden sample and DUT. |
|||||
|
Area Differential |
Add up the difference between normal wave and DUT wave call “ Area differential”. By calculating and comparing the deference of area between golden sample and DUT. To determine the degree of waveform overlap. |
|||||
|
Waveform Comparison |
Set a acceptable wave range, if the DUT’s wave is in this range shows “pass” otherwise, “fail” |
|||||
| Corona | In pulse test, the insulation defect will cause discharge and create corona. This function is able to count the times that corona happened base on the degree of deviation. Detect the discharge phenomenon on the coil. |
|||||
| Flat |
If the layer short happened, the waveform will tremble. Therefore, the instrument will quantize and compared it. |
|||||
Porównanie modeli
| Model | Transformer Tester | Impulse Tester | Hi pot Tester |
| 6265/6266/6267 | 7721 | 7605 | |
|
Built-in storage |
128 sets | 200 sets | – |
|
Power Supply |
Voltage 98Vac-132Vac or 195Vac-264Vac |
Voltage 115/230Vac±15%
|
Voltage 98Vac-132Vac or 195Vac-264Vac |
| Frequency：47-63Hz | Frequency：50/60Hz±5% | Frequency：47-63Hz | |
|
Power consumption |
600VA/set | ||
|
Dimension (W*H*D) |
344x145x343 mm (W*H*D) | 435x190x522 mm | 435x145x500 mm (W*H*D) |
| Weight | 9 Kg | 14kg | 15kg |
| Interface | RS-232、Handler、LAN、USB Host、EXT. I/O | RS-232、Remote、Printer | RS-232、Remote、USB Host、USB Device、EXT.I/O |
| Display | Color Screen, 7″ TFT (800*480) |
5.7″ TFT (320*240) |
Color Screen, 4.3″ TFT (480*272) |
Akcesoria:
Standardowe:
- Przewód zasilania
- Kabel testowy HV
- Kabel 25Pin-25Pin
- Przełącznik zasilania 24 V
- Skrzynka automatycznego skanowania (F7721A)
Opcjonalne:
- Skrzynka podwójnego skanowania (F7721-D)
- Przewód zdalnego sterowania
- Przewód RS-232
Prezentacja funkcji

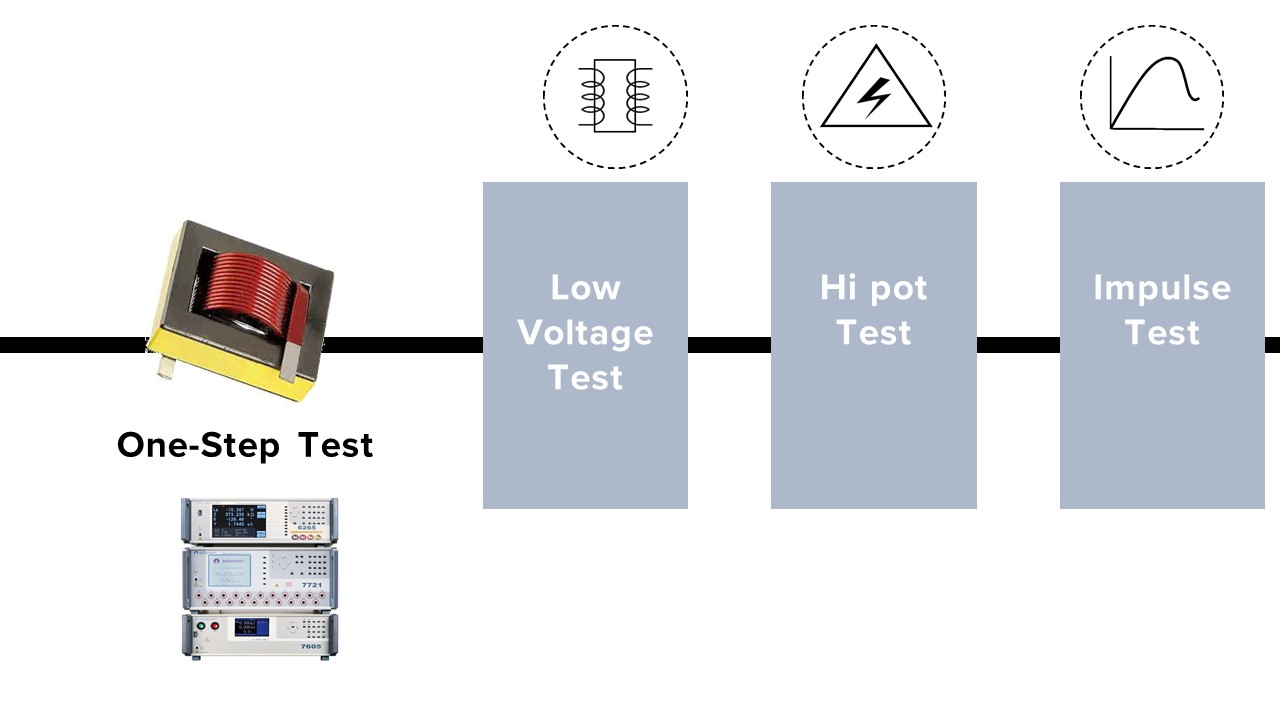

MICROTEST 3 w 1 (Test elektryczny niskiego napięcia + test izolacji wysokiego napięcia + test impulsowy)
Wszechstronny niskonapięciowy test elektryczny
Indukcyjność (L)/indukcyjność upływu/Turn ratio/rezystancja (DCR)/rezystancja (R)/równowaga/pojemność (C)/zwarcie.
Turns ratio jest ważnym parametrem transformatora
W idealnym przypadku możemy uzyskać współczynnik zwojów, porównując napięcie wejściowe i wyjściowe. Istnieje jednak wiele parametrów, które mogą mieć na to wpływ. Istnieje więc kilka różnych sposobów wykrywania współczynnika obrotów.
| TR Voltage |
Umieść napięcie AC na cewce pierwotnej i wykryj napięcie na cewce wtórnej. Porównaj stosunek obrotów i fazę |
| TRL Inductance | Wykryj indukcyjność na każdej cewce i oblicz stosunek zwojów. Współczynnik zwojów jest dokładniejszy w przypadku transformatora o większej indukcyjności upływu. |
Wykryj pojemność, aby upewnić się, że izolacja między pozycją uzwojenia a cewką uzwojenia jest wystarczająca
- Cewka uzwojenia transformatora zawiera rozproszoną pojemność, która zwykle jest rozprowadzana między cewkami uzwojenia.
- Pojemność jest zwykle reprezentowana przez pojemność jednego uzwojenia do drugiego uzwojenia w obwodzie równoważnym.
- Cs i Cp to równoważna pojemność szeregowa lub równoległa w obwodzie równoważnym.
- Wartość D jest stosunkiem rezystancji AC i pojemności, im niższa wartość D, tym lepiej.
Test upływu przez mostek równoważący LCR
Gdy przyrząd łączy cewkę pierwotną z transformatorem, a cewka wtórna jest w stanie otwartym, wynik testu L= Lp na cewce pierwotnej + prąd upływu.
→Wyciek wewnątrz urządzenia musi spowodować zwarcie cewki wtórnej w transformatorze.
Idealne napięcie cewki wtórnej wyniesie 0V w stanie zwarcia. Napięcie po obu stronach cewki pierwotnej będzie wynosić 0V. Indukcyjność cewki pierwotnej będzie rzeczywistym prądem upływu
Test impulsowy
Krótkotrwały test wytrzymałości nie jest w stanie wykryć żywotności transformatora. Dlatego konieczna jest kontrola testu impulsowego.
Ostatnio napięcie na produktach elektronicznych rośnie. Częściowe rozładowanie może wystąpić pod wpływem chwilowego wycieku wysokiego napięcia/prądu. Może to spowodować penetrację przewodu.
Pozycje do testowania certyfikatów bezpieczeństwa
- AC Hi Pot
- DC Hi Pot
- Rezystancja izolacji
- Prąd upływu
Test napięcia wytrzymywanego AC/DC
Różnica między AC i DC
- Test AC Hi Pot: Większość DUT ma pojemność pasożytniczą. W teście AC może nie być możliwe naładowanie pasożytniczej pojemności. Dlatego będzie to powodować ciągły przepływ prądu.
- Test DC Hi Pot: Parasitic capacitance zostanie naładowana w teście DC Hi Pot. Dlatego prąd zmniejszy się prawie do 0.
Zalety testu AC
- Test AC Hi Pot: Test AC jest taki sam jak w przypadku normalnego użytkowania energii elektrycznej. Ponadto AC jest w stanie wykonać test polaryzacji dodatniej i ujemnej. Test AC nie ładuje pasożytniczej pojemności na DUT, więc nie wytwarza chwilowego prądu szczytowego. Nie ma potrzeby rozładowywania DUT po zakończeniu testu.
- Test wysokiego napięcia DC: Parasitic capacitance na DUT została naładowana podczas testu DC, więc pozostały prąd upływu jest rzeczywistym prądem z DUT.
Wady testu AC/DC Hi-pot
- Test AC Hi Pot: Jeśli DUT ma dużą pojemność pasożytniczą, wykrywany prąd będzie większy niż rzeczywisty. Aby zapewnić niezbędny prąd dla pojemności DUT, prąd wyjściowy jest znacznie większy niż w teście DC. Stanowi to zagrożenie dla operatora.
- Test DC Hi Pot:: Napięcie testowe musi wzrosnąć od 0. Im wyższa Parasitic capacitance, tym więcej czasu potrzeba na wzrost napięcia DC. Napięcie wzrasta wolniej, gdy rośnie. Jeśli jednak prąd ładowania jest zbyt wysoki, może to spowodować błędną ocenę przyrządu. Proces rozładowania jest konieczny po teście wysokiego napięcia DC. Test DC może wykonać tylko test pojedynczej polaryzacji.
