Przegląd produktu

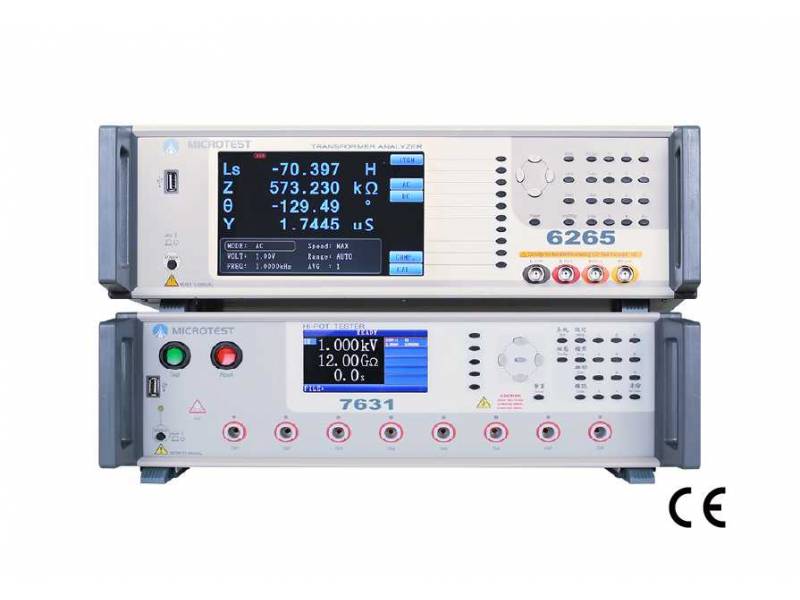

Microtest (626X+7631) to kompleksowy system testowania transformatorów 2w1 (Tester transformatorów 6265/6266/6267+ Tester Hi Pot 7631). W zależności od wariantu oferuje częstotliwością pomiarową od 10Hz do 200kHz/500kHz/1MHz. System testowania transformatorów integruje niskonapięciowe testy elektryczne i testy zgodności z wymogami bezpieczeństwa, oferowane jako rozwiązanie 2 w 1 (test niskonapięciowy + test Hi Pot)
Ponadto oferuje 20 kanałów testowych i integruje testy niskonapięciowe (w tym indukcyjność, indukcyjność upływu, rezystancję, pojemność itp.) z testami izolacji napięciem wytrzymywanym AC/DC (do 5000V/6000V). Zapewnia wydajne i wygodne testowanie produktów transformatorowych.
Do pomiaru wartości indukcyjności transformatora można użyć miernika LCR, który oferuje wybierane częstotliwości testowe, w tym 200 kHz, 500 kHz i 1 MHz. Obsługuje oprogramowanie, które umożliwia połączenie z komputerem PC, umożliwiając przechowywanie danych testowych.
Kluczowe cechy
- Częstotliwość testowa: 10Hz – 200kHz/500kHz/1MHz
- 20 kanałów testowych
- Hi pot/ Insulation Test
- Test niskiego napięcia elektrycznego
- Napięcie wyjściowe AC 5000V
- Napięcie wyjściowe DC 6000V
- Rezystancja izolacji 12000 MΩ
- Obsługa interfejsów: RS-232, Handler, LAN, USB Host, EXT. I/O
Specyfikacja
| Model |
2-in-1 (626X+7631) |
|||||
| Test Channel |
20 |
|||||
| Low Voltage Electrical Test | ||||||
| Model | 6265 | 6266 | 6267 | |||
| Frequency | 10Hz-200kHz | 10Hz-500kHz | 10Hz-1MHz | |||
| Frequency Resolution | 5 digits | |||||
| Basic Accuracy | ±0.1% | |||||
| AC Drive Level | 10mV-2Vrms | |||||
| DC Drive Level | 10mV-2V | |||||
| Output Impedance | 100Ω | |||||
| Turn |
Inductance or Voltage Test Freqeuncy：50Hz-200kHz |
|||||
| Test Mode | Meter Mode / List Mode | |||||
| Parameters Measurement | Inductance (L)、Impedance (Z)、Capacitance (C)、Resistance (R)、Conductance (G)、Susceptance (B)、Admittance (Y)、Alternating Current Resistance (ACR)、Quality Factor (Q)、θ、Direct Current Resistance (DCR)、Leakage Inductance、Turn Ratio、Balance、Short Circuit | |||||
| L, LK | 0.1nH ~ 9999.99H | |||||
| C | 0.00001pF ~ 999.99mF | |||||
| Q,D | 0.00001 ~ 99999 | |||||
| Z,X,R | 0.00001Ω ~ 99.9999MΩ | |||||
| Y | 0.01nS ~ 99.9999S | |||||
| θ | -180°~ +180° | |||||
| DCR | 0.1mΩ ~ 99.999 MΩ | |||||
| Turn | 0.1 ~ 99999.9 turns | |||||
| Pin-Short | 12 pairs, between pin to pin | |||||
| Hi pot/ Insulation Test | ||||||
| Items | AC Hi pot | DC Hi pot | IR | |||
| Output Voltage | 10V-5000V | 10V-6000V | 10V-1000V | |||
| Voltage Resolution | 1V | 1V | 1V | |||
| Voltage Accuracy | ||||||
| Test Range | 0.001-31mA | 0.001-11mA | 1-12000MΩ | |||
| AC Arcing Detection | 0-20 | 0-10 | – | |||
| Measuring time | 0.1-999s | |||||
| Ramp Time | 0.1-10s | |||||
| Time Resolution | 0.1s | |||||
Porównanie modeli
| Model | Transformer Tester | Hi pot Tester |
| 6265/6266/6267 | 7631 | |
| Built-in stroage | 128 sets | 15 sets |
| PC Link-stroage | Unlimited storage | |
| Power Supply |
Voltage 98Vac-132Vac 或195Vac-264Vac |
Voltage 98Vac-132Vac 或195Vac-264Vac |
| Frequency：47-63Hz | Frequency：47-63Hz | |
| Power consumption | 400VA/set | |
| Dimension (W*H*D) | 344x145x343 mm (W*H*D) | 435x145x500 mm (W*H*D) |
| Weight | 9 Kg | 15kg |
| Interface | RS-232、Handler、LAN、USB Host、EXT. I/O | RS-232、Remote、USB Host、USB Device、EXT.I/O |
| Display | Color Screen, 7″ TFT (800*480) |
Color Screen, 4.3″ TFT (480*272) |
Zastosowania
- Transformator mocy
- transformator elektroniczny
Akcesoria:
Standardowe:
- Przewód zasilania
- Kabel testowy HV
- Kabel 25Pin-25Pin
- Przełącznik zasilania 24 V
- Skrzynka automatycznego skanowania (F7721A)
Opcjonalne:
- Skrzynka podwójnego skanowania (F7721-D)
- Przewód zdalnego sterowania
- Przewód RS-232
Prezentacja funkcji

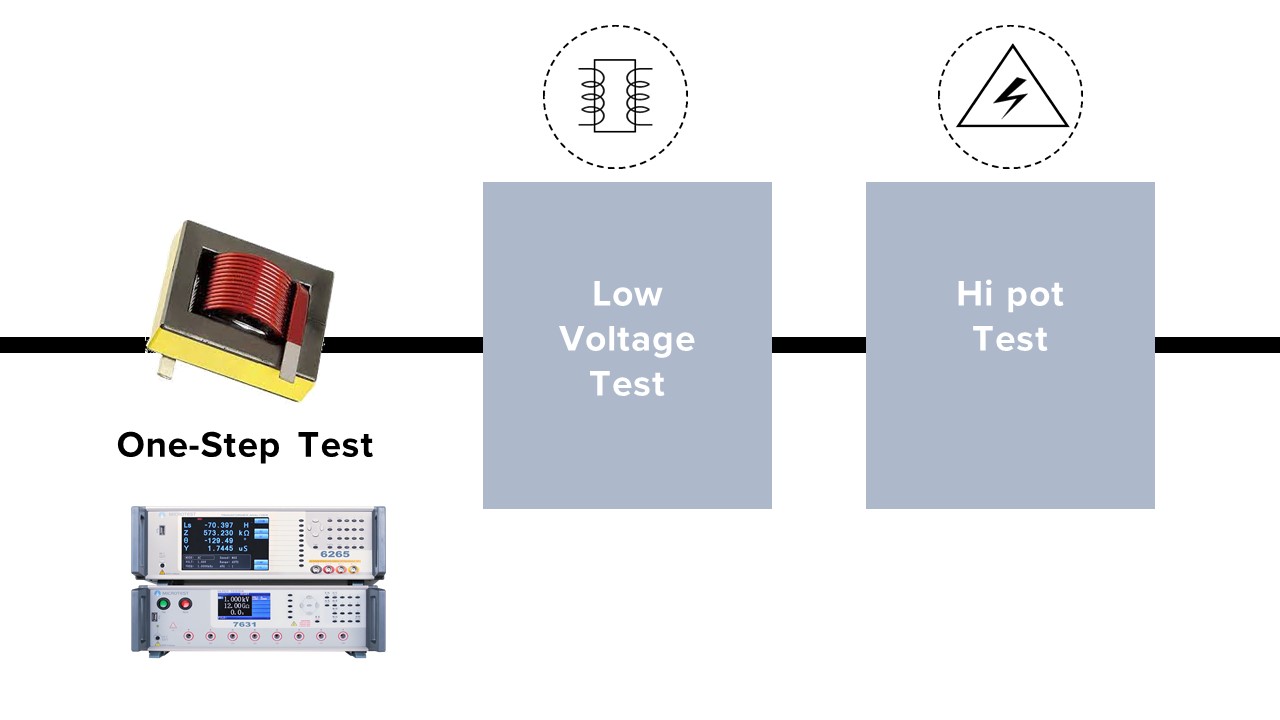

MICROTEST 2 w 1 (test niskiego napięcia + test wysokiego napięcia/izolacji)
Wszechstronny niskonapięciowy test elektryczny
Indukcyjność (L)/indukcyjność upływu/Turn ratio/rezystancja (DCR)/rezystancja (R)/równowaga/pojemność (C)/zwarcie.
Turns ratio jest ważnym parametrem transformatora
W idealnym przypadku możemy uzyskać współczynnik zwojów, porównując napięcie wejściowe i wyjściowe. Istnieje jednak wiele parametrów, które mogą mieć na to wpływ. Istnieje więc kilka różnych sposobów wykrywania współczynnika obrotów.
| TR Voltage |
Umieść napięcie AC na cewce pierwotnej i wykryj napięcie na cewce wtórnej. Porównaj stosunek obrotów i fazę |
| TRL Inductance | Wykryj indukcyjność na każdej cewce i oblicz stosunek zwojów. Współczynnik zwojów jest dokładniejszy w przypadku transformatora o większej indukcyjności upływu. |
Wykryj pojemność, aby upewnić się, że izolacja między pozycją uzwojenia a cewką uzwojenia jest wystarczająca
- Cewka uzwojenia transformatora zawiera rozproszoną pojemność, która zwykle jest rozprowadzana między cewkami uzwojenia.
- Pojemność jest zwykle reprezentowana przez pojemność jednego uzwojenia do drugiego uzwojenia w obwodzie równoważnym.
- Cs i Cp to równoważna pojemność szeregowa lub równoległa w obwodzie równoważnym.
- Wartość D jest stosunkiem rezystancji AC i pojemności, im niższa wartość D, tym lepiej.
Test upływu przez mostek równoważący LCR
Gdy przyrząd łączy cewkę pierwotną z transformatorem, a cewka wtórna jest w stanie otwartym, wynik testu L= Lp na cewce pierwotnej + prąd upływu.
→Wyciek wewnątrz urządzenia musi spowodować zwarcie cewki wtórnej w transformatorze.
Idealne napięcie cewki wtórnej wyniesie 0V w stanie zwarcia. Napięcie po obu stronach cewki pierwotnej będzie wynosić 0V. Indukcyjność cewki pierwotnej będzie rzeczywistym prądem upływu
Pozycje do testowania certyfikatów bezpieczeństwa
- AC Hi Pot
- DC Hi Pot
- Rezystancja izolacji
- Prąd upływu
Test napięcia wytrzymywanego AC/DC
Różnica między AC i DC
- Test AC Hi Pot: Większość DUT ma pojemność pasożytniczą. W teście AC może nie być możliwe naładowanie pasożytniczej pojemności. Dlatego będzie to powodować ciągły przepływ prądu.
- Test DC Hi Pot: Parasitic capacitance zostanie naładowana w teście DC Hi Pot. Dlatego prąd zmniejszy się prawie do 0.
Zalety testu AC
- Test AC Hi Pot: Test AC jest taki sam jak w przypadku normalnego użytkowania energii elektrycznej. Ponadto AC jest w stanie wykonać test polaryzacji dodatniej i ujemnej. Test AC nie ładuje pasożytniczej pojemności na DUT, więc nie wytwarza chwilowego prądu szczytowego. Nie ma potrzeby rozładowywania DUT po zakończeniu testu.
- Test wysokiego napięcia DC: Parasitic capacitance na DUT została naładowana podczas testu DC, więc pozostały prąd upływu jest rzeczywistym prądem z DUT.
Wady testu AC/DC Hi-pot
- Test AC Hi Pot: Jeśli DUT ma dużą pojemność pasożytniczą, wykrywany prąd będzie większy niż rzeczywisty. Aby zapewnić niezbędny prąd dla pojemności DUT, prąd wyjściowy jest znacznie większy niż w teście DC. Stanowi to zagrożenie dla operatora.
- Test DC Hi Pot:: Napięcie testowe musi wzrosnąć od 0. Im wyższa Parasitic capacitance, tym więcej czasu potrzeba na wzrost napięcia DC. Napięcie wzrasta wolniej, gdy rośnie. Jeśli jednak prąd ładowania jest zbyt wysoki, może to spowodować błędną ocenę przyrządu. Proces rozładowania jest konieczny po teście wysokiego napięcia DC. Test DC może wykonać tylko test pojedynczej polaryzacji.
