Przegląd produktu

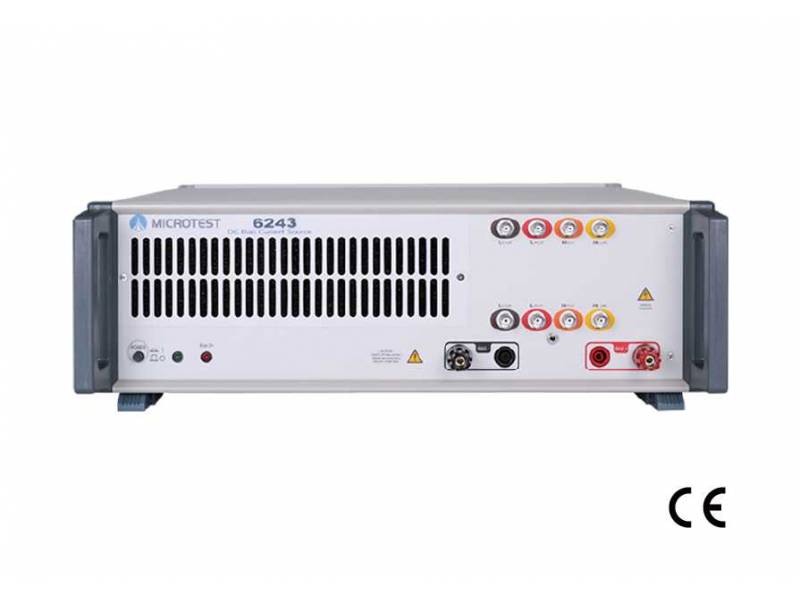

Źródło prądu polaryzacji DC 6243: Prąd: 40A, z możliwością łączenia w układy do 8 jednostek, z maksymalnym łącznym prądem wyjściowym 320A i pasmem przenoszenia 100Hz-10MHz. Sterowanie za pomocą miernika LCR lub analizatora impedancji.

6243 DC Bias Current Source jest przeznaczony do wykonywania analizy prądu nasycenia magnetycznego (Isat) i prądu wzrostu temperatury (Irms) na cewkach indukcyjnych. Zapewnia pojedynczy prąd wyjściowy 40A. Aby przeprowadzić taką analizę, można zakupić system wraz z analizatorem impedancji 6632(S).

Kluczowe cechy

• Zakres częstotliwości: Do 10MHz
• Każda jednostka może generować prąd polaryzacji DC 40A (maks. 320A)
• Sterowanie za pomocą miernika LCR lub analizatora impedancji

Źródło prądu polaryzacji DC

Źródło prądu polaryzacji DC w połączeniu z miernikiem LCR lub analizatorem impedancji umożliwia analizę charakterystyki nasycenia komponentów takich jak cewki indukcyjne, cewki, rdzenie ferrytowe i rdzenie żelazne. Umożliwia precyzyjną weryfikację prądu nasycenia magnetycznego (Isat) i prądu wzrostu temperatury (Irms).

• Model 6243H: Pojedyncza jednostka wyjściowa 40 A, którą można łączyć w stosy do 16 jednostek, o maksymalnej łącznej mocy wyjściowej 640 A i pasmie przenoszenia 100 Hz–10 MHz.
• Model 6243: Pojedyncza jednostka wyjściowa 40 A, z możliwością układania w stosy do 8 jednostek, o maksymalnej łącznej mocy wyjściowej 320 A i pasmie przenoszenia 100 Hz–10 MHz.
• Model 6223: Pojedyncza jednostka wyjściowa 20 A, z możliwością układania w stosy do 6 jednostek, o maksymalnej łącznej mocy wyjściowej 120 A i pasmie przenoszenia 100 Hz–10 MHz.
• Model 6240A: Pojedyncza jednostka wyjściowa 40 A, z możliwością układania w stosy do 8 jednostek, o maksymalnej łącznej mocy wyjściowej 320 A i pasmie przenoszenia 100 Hz–3 MHz.
• Model 6220: Pojedyncza jednostka wyjściowa 20 A, z możliwością układania w stosy do 6 jednostek, o maksymalnej łącznej mocy wyjściowej 120 A i pasmie przenoszenia 100 Hz–3 MHz.
• Model 6210: Pojedyncza jednostka wyjściowa 10 A, którą można łączyć w stosy do 6 jednostek, o maksymalnej łącznej mocy wyjściowej 60 A i pasmie przenoszenia 100 Hz–3 MHz.

Porównanie modeli DC Bias Current Source

Pełna specyfikacja w nocie katalogowej w zakładce „Do pobrania”.

System testowania prądu polaryzacji DC  (MICROTEST DC Bias Current Test System)

Układ MICROTEST DC Bias Current Source Testing System składa się z analizatora impedancji / miernika LCR w połączeniu ze źródłem prądu stałego. Może analizować charakterystykę nasycenia i wzrostu temperatury elementów magnetycznych. System oferuje analizę prądu nasycenia magnetycznego i prądu wzrostu temperatury, z danymi dostępnymi za pośrednictwem hosta USB lub połączenia z komputerem. System można skonfigurować w szafie zgodnie z potrzebami linii produkcyjnej.

MICROTEST oferuje trzy serie DC Bias Current Test System: 6632+, 6632S+ oraz serię 6350+, z możliwością wyboru modelu w zależności od potrzeb pomiarowych.

Wyjściowy prąd polaryzacji DC wynosi maksymalnie 640A/120A/60A/20A, z pasmem przenoszenia 100Hz-30MHz/10MHz/3MHz. Dla instytucji badawczo-rozwojowych lub naukowych dostępna jest seria 6632+ / 6632S+, która zawiera funkcję analizy przemiatania krzywej prądu. Dla linii produkcyjnych opcjonalnie dostępna jest seria 6350+.

Akcesoria standardowe

• Przewód zasilający
• DIP Test Fixture-DC Bias Current  (F6210)

Akcesoria opcjonalne (adaptery pomiarowe)

• PC Link Software
• SMD Test Fixture-DC Bias Current  (F6220)
• Kabel BNC+BNC
