Przegląd produktu
Microtest 5466 to Tester transformatorów z częstotliwością pomiarową od 10Hz do 500kHz. Tester posiada wbudowany tryb pomiaru miernikiem LCR i jest wyposażony w pneumatyczne urządzenie testujące F5648. Zapewnia 48 kanałów testowych i obsługuje testowanie polaryzacji 100mA DC.
- Częstotliwość testowa: 10Hz – 500kHz
- 48 kanałów testowych
- Obsługa funkcji trybu miernika
- Obsługuje testowanie polaryzacji 100mA DC
- Podstawowa dokładność do ±0,1%

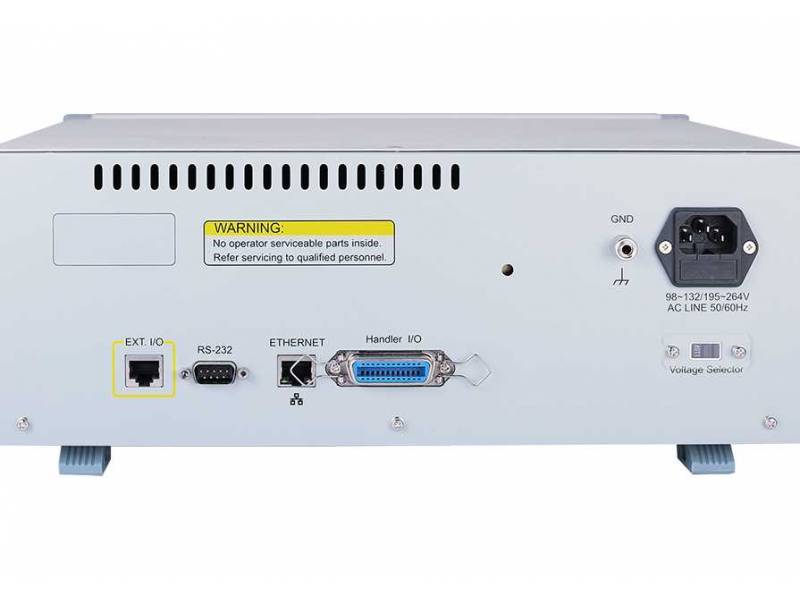

- Obsługa interfejsów: RS-232, Handler, LAN, USB Host, EXT. I/O
Kluczowe cechy serii 5460

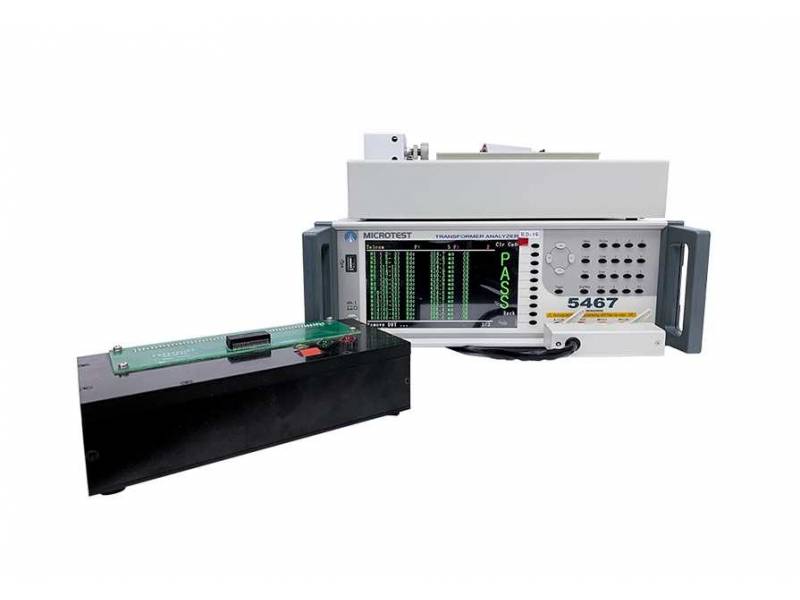

Seria testerów transformatorów Microtest 5460 kompleksowo mierzy istotne parametry transformatora, w tym indukcyjność, indukcyjność upływu, rezystancję DC, rezystancję AC, współczynnik jakości, pojemność, współczynnik zwojów i wykrywa zwarcia pin-to-pin. Zakres częstotliwości pomiarowych wynosi od 10Hz do 200kHz/500kHz/1MHz. Tester posiada wbudowany tryb pomiaru miernikiem LCR i jest wyposażony w pneumatyczne urządzenie testujące F5648. Zapewnia 48 kanałów testowych i obsługuje testowanie polaryzacji 100mA DC. Dostosowane oprzyrządowanie testowe jest dostępne w celu spełnienia konkretnych potrzeb klienta.
Seria 5260 oferuje (20 kanałów testowych), a seria 5460 oferuje (48 kanałów testowych). Dostosowane oprzyrządowanie pneumatyczne jest dostępne dla różnych konfiguracji pinów transformatora.
- Częstotliwość testowa: 10Hz-200kHz/500kHz/1MHz
- 48 kanałów testowych

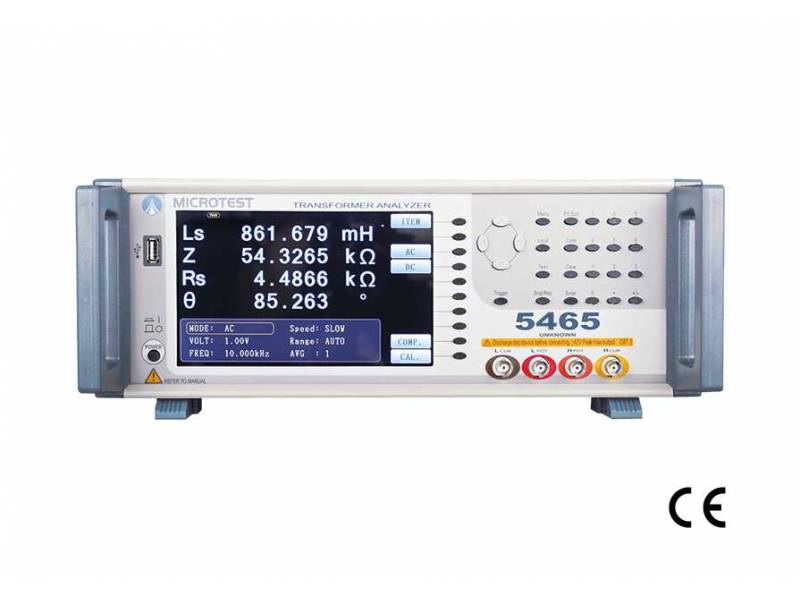

- Obsługa funkcji trybu miernika, jednoczesne wyświetlanie czterech parametrów
- Podstawowa dokładność do ±0,1%
- Funkcja obwodu otwartego/zwarcia
- Wbudowane urządzenie pneumatyczne F5648 100mA DC Bias
- Host USB może przechowywać pliki ustawień, dane i rejestrować obraz z ekranu
- Zastosowanie w linii produkcyjnej transformatorów, zapewnieniu jakości lub w dziale kontroli jakości
- Obsługa interfejsów: RS-232, Handler, LAN, USB Host
Porównanie modeli
| Model | 5465 | 5466 | 5467 |
| Częstotliwość testowa | 10Hz-200kHz | 10Hz-500kHz | 10Hz-1MHz |
| Liczba kanałów testowych | 48 | ||
| Frequency Resolution | 5 digits | ||
| Basic Accuracy | ±0.1% | ||
| AC Drive Level | 10mV-2Vrms | ||
| DC Drive Level | 10mV-2V | ||
| Output Impedance | 100Ω | ||
| DC Bias Current | 100mA (F5648) | ||
| Turn |
Inductance or Voltage Test Freqeuncy：50Hz-200kHz |
||
| Test Mode | Meter Mode / List Mode | ||
| Parameters Measurement | Inductance (L)、Impedance (Z)、Capacitance (C)、Resistance (R)、Conductance (G)、Susceptance (B)、Admittance (Y)、Alternating Current Resistance (ACR)、Quality Factor (Q)、θ、Direct Current Resistance (DCR)、Leakage Inductance、Turn Ratio、Balance、Short Circuit | ||
Zastosowania
- Transformator mocy
- transformator komunikacji sieciowej
- transformator elektroniczny
Akcesoria:
Standardowe:
- Przewód zasilania
- Fixture (F5620)
- Foot Switch (F522010)
Opcjonalne:
- Signal output box (Handler Box)
- Signal output box (FX-000C26)
- F423501 (5465)
- F423901 (5466/5467)
- Przewód zdalnego sterowania
- Przewód RS-232
Prezentacja funkcji
Wszechstronny niskonapięciowy test elektryczny
Indukcyjność (L)/indukcyjność upływu/Turn ratio/rezystancja (DCR)/rezystancja (R)/równowaga/pojemność (C)/zwarcie.
Turns ratio jest ważnym parametrem transformatora
W idealnym przypadku możemy uzyskać współczynnik zwojów, porównując napięcie wejściowe i wyjściowe. Istnieje jednak wiele parametrów, które mogą mieć na to wpływ. Istnieje więc kilka różnych sposobów wykrywania współczynnika obrotów.
| TR Voltage |
Umieść napięcie AC na cewce pierwotnej i wykryj napięcie na cewce wtórnej. Porównaj stosunek obrotów i fazę |
| TRL Inductance | Wykryj indukcyjność na każdej cewce i oblicz stosunek zwojów. Współczynnik zwojów jest dokładniejszy w przypadku transformatora o większej indukcyjności upływu. |
Wykryj pojemność, aby upewnić się, że izolacja między pozycją uzwojenia a cewką uzwojenia jest wystarczająca
- Cewka uzwojenia transformatora zawiera rozproszoną pojemność, która zwykle jest rozprowadzana między cewkami uzwojenia.
- Pojemność jest zwykle reprezentowana przez pojemność jednego uzwojenia do drugiego uzwojenia w obwodzie równoważnym.
- Cs i Cp to równoważna pojemność szeregowa lub równoległa w obwodzie równoważnym.
- Wartość D jest stosunkiem rezystancji AC i pojemności, im niższa wartość D, tym lepiej.
Test upływu przez mostek równoważący LCR
Gdy przyrząd łączy cewkę pierwotną z transformatorem, a cewka wtórna jest w stanie otwartym, wynik testu L= Lp na cewce pierwotnej + prąd upływu.
→Wyciek wewnątrz urządzenia musi spowodować zwarcie cewki wtórnej w transformatorze.
Idealne napięcie cewki wtórnej wyniesie 0V w stanie zwarcia. Napięcie po obu stronach cewki pierwotnej będzie wynosić 0V. Indukcyjność cewki pierwotnej będzie rzeczywistym prądem upływu
Oferuje prąd polaryzacji DC(DC Bias) 100 mA, aby spełnić wymagania transformatora Netcom.
Celem wykrywania polaryzacji DC jest zapewnienie specyfikacji uzwojenia cewki i nasycenia magnetycznego.
Sposób wykrywania polega na umieszczeniu sygnału DC na sygnale AC. Sygnał DC spowoduje odchylenie DC na indukcyjności transformatora. Może to również spowodować nasycenie magnetyczne transformatora.
Zwiększenie indukcyjności poprzez wysoką przewodność magnetyczną i zmniejszenie liczby zwojów w celu zminimalizowania rozmiaru i zwiększenia wydajności indukcyjnego transformatora z cewką magnetyczną. Ze względu na ograniczenia materiału przepuszczalności, strumień magnetyczny nie może być nieograniczony. Po osiągnięciu ograniczonej wartości, bez względu na zwiększenie zwojów lub prądu, strumień magnetyczny nie wzrośnie. W międzyczasie dojdzie do nasycenia magnetycznego, zwłaszcza przy prądzie stałym. Prąd przemienny nie spowoduje żadnych zmian strumienia magnetycznego. Transformator straci funkcję indukcyjności.
Szkodliwość nasycenia magnetycznego
- Nasycony magnetycznie transformator przegrzeje się przy niskim napięciu i z czasem spowoduje uszkodzenie.
- Przy wysokim napięciu może dojść do eksplozji.
- Indukcyjność uzwojenia pierwotnego zmniejszy się niepostrzeżenie na nasyconym transformatorze. W międzyczasie pobór mocy przez DCR i wewnętrzny MOSFET gwałtownie wzrośnie. Może to spowodować uszkodzenie MOSFET.
Dlaczego musimy testować 8mA dla transformatora Netcom?
Istnieje element testowy, który koncentruje się na indukcyjności obwodu otwartego. Musi wejść 8mA DC Bias, częstotliwość 100kHz, poziom napięcia 0.1V fali sinusoidalnej i indukcyjność>350uH.
Podczas pracy transformatora Netcom w sieci LAN, prostokątny impuls o dodatniej i ujemnej polaryzacji wytworzy polaryzację DC mniejszą niż 8mA. To odchylenie spowoduje spadek OCL i błąd impulsu prostokątnego.
Od niedawna transformatory NetCom nie tylko przesyłają dane, ale także napięcie stałe na odległość kilku metrów (system POE). Prąd POE to duża energia, która zmniejsza indukcyjność w cewce. Zjawisko to ogranicza zdolność transformatora do kontrolowania zakłóceń elektromagnetycznych.
