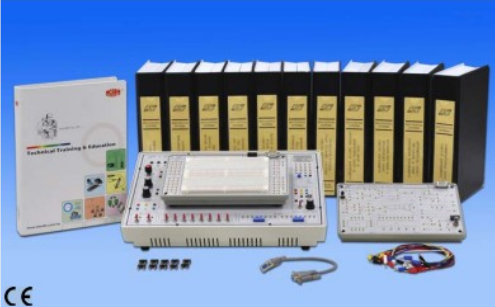

Zestaw ćwiczeniowy KL-310 został zaprojektowany dla studentów i inżynierów zainteresowanych projektowaniem i testowaniem prototypowych układów logicznych.
Zestaw zawiera kombinacyjne i sekwencyjne układy logiczne, układy pamięci, przetworniki A/C i C/A itd. oraz kilka kompletnych układów do konkretnych zastosowań (PWM, timer, sterownik silnika elektrycznego itp.)
Wszystkie urządzenia niezbędne do przeprowadzania ćwiczeń, takie jak zasilacze, generator zegarowy, przełączniki danych czy wyświetlacze są wbudowane w module podstawowym zestawu.
W skład zestawu wchodzi 10 wymiennych modułów ćwiczeniowych oraz jeden moduł programowalny CPLD i uniwersalna płyta montażowa.
-
Zestaw edukacyjny wyposażony w kompletny, złożony, programowany układ logiczny CPLD/FPGA.
-
Zestaw przeznaczony do prowadzenia ćwiczeń i projektowania układów: kombinacyjnych logicznych, sekwencyjnych logicznych oraz interfejsów mikroprocesorowych.
-
Idealne narzędzie do nauki podstawowych układów logicznych oraz kursów projektowania układów scalonych.
-
Dysponując wzmacniaczem operacyjnym użytkownik zestawu może przeprowadzać eksperymenty z różnego typu układami przetworników a/c i c/a.
-
Zasilacz, źródło sygnału, ośmiokanałowy multiplekser oraz moduł wyświetlacza umożliwiają pomiar w czasie rzeczywistym i analizę wielu sygnałów zwiększając tym efektywność prowadzonego eksperymentu.
-
Do prowadzenia eksperymentów ładowania złożonych programowanych układów logicznych CPLD/FPGA używa się opcjonalnego uniwersalnego modułu rozszerzającego.
-
Każdy moduł ma gniazdo zasilania do połączenia z modułem głównym i można prowadzić z nim eksperymenty niezależnie.
-
Do różnorodnych celów aplikacyjnych zapewniono wiele rodzajów „modułów aplikacji projektowych”.
Moduł podstawowy zawiera wbudowane zasilacze, generator sygnału zegarowego, przełączniki, wskaźniki stanów logicznych, detektor wielosygnałowy i inne podręczne peryferia do łączenia z modułami ćwiczeniowymi.
Cztery gniazda na panelu czołowym jednostki podstawowe do pewnego mocowania modułów wymiennych.
Zasilanie napięciem stałym modułów ćwiczeniowych z modułu podstawowego przez 9-pinowe złącze.
Moduły ćwiczeniowe
-
Wszystkie moduły mają wbudowane złącze do zasilania modułu z jednostki głównej.
-
Każdy moduł zawiera układ CPLD do implementacji wszystkich obwodów cyfrowych pokazanych na panelu czołowym modułu.
-
2mm gniazda połączeniowe, mostki zwierające i kable połączeniowe pozwalają na łatwe zestawianie przez ćwiczących obwodów pomiarowych i porównywanie uzyskanych wyników w krótkim czasie.
-
Obszerna instrukcja do ćwiczeń z każdym modułem
