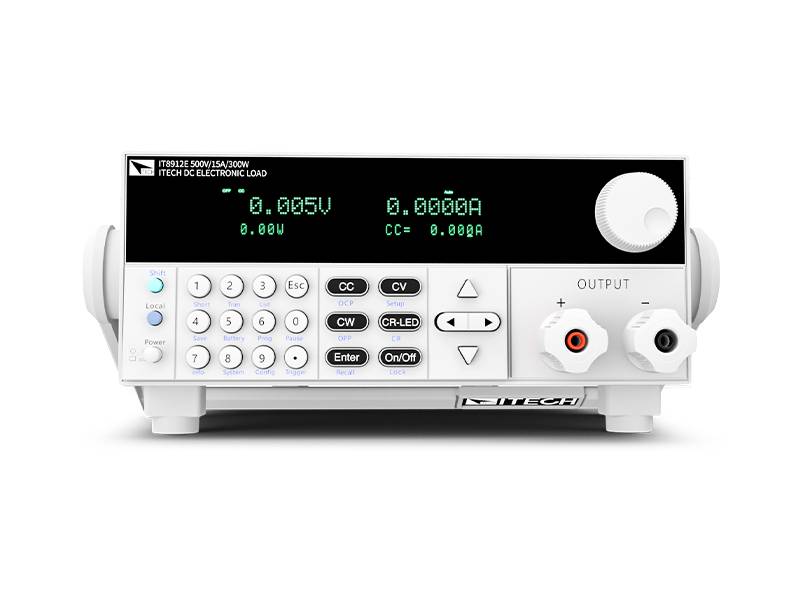

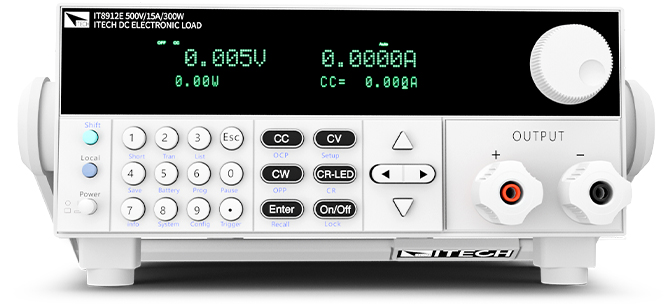

Programowane obciążenie elektroniczne LED o wysokiej dokładności IT8912E, własności:
• Napięcie wejściowe stałe (DC) regulowane od 0 V do 500 V
• Dwa podzakresy prądu wejściowego z regulacją od 0 V do 3 A i od 0 A do 15 A
• Maksymalna moc wejściowa 300 W
• Obudowa regałowa rozmiaru ½ 2U
• Rozdzielczość ustawiania napięcia w trybie stałego napięcia (CV) równa 10 mV
• Rozdzielczość ustawiania prądu w trybie stałego prądu (CC) równa: 0,1 mA (na podzakresie 3 A) i 1 mA (na podzakresie 15 A)
• Dokładność ustawiania napięcia i prądu równa ±(0,05% + 0,05% w.p.)
• Czytelny wyświetlacz VFD (próżniowa lampa fluoroscencyjna)
• Tryb dynamiczny stałego prądu (CC), o maksymalnej częstotliwości 20 kHz; z trybami ciągłym, impulsowym i przełączanym
• Częstotliwość pomiaru napięcia i prądu: 50 kHz maks.
• Tryby pracy zdalnej i lokalnej, tłumienie spadku na przewodach kompensacyjnych w trybie zdanym
• Tryby pracy: CR-LED, CC, CV+CC, CR, CP itd., aby ochronić zasilacz sterujący elementem LED
• Unikatowy tryb CR-LED zapewniający perfekcyjne sterowanie elementem LED z wykorzystaniem modulacji szerokości impulsu (PWM)
• Łatwe programowanie ustawień parametrów przydatne przy symulowaniu źródeł światła typu LED o różnych charakterystykach
• Automatyczne określanie, czy wyniki testu znajdują się poza wartościami granicznymi (górnymi, dolnymi) parametrów pomiarowych zgodnie z ustawionymi specyfikacjami
• Regulacja częstotliwości oraz współczynnika wypełnienia sygnału z modulacją szerokości impulsu (PWM) wyprowadzanego przez port ściemniania
• Funkcja pomiarowa I-pp/I-max służąca do testowania prądu tętnień i prądu udarowego źródeł LED o stałym przepływie
• Pomiar czasu narastania i opadania napięcia
• Test funkcji ochronnych: test OCP (przed przekroczeniem dopuszczalnego prądu) i OPP (przed przekroczeniem dopuszczalnej mocy)
• Funkcja listy – programowanie złożonych sekwencji sygnałów pomiarowych (maksymalnie 7 grup plików listy) z edycją wartości kroku, oraz szerokości i zbocza każdego kroku (od 2 do 84 kroków, czas kroku od 0,00005 s do 3600 s), pamięć nieulotna RAM listy
• Funkcja wyzwalania, funkcja monitorowania prądu, funkcja Von (do testów obiektów charakteryzujących się wolnym narastaniem napięcia)
• Funkcja testu rozładowywania akumulatora, funkcja testu własnego, analogowa funkcja symulująca stan zwarcia wejścia
• Pamięć wewnętrzna o pojemności 100 grup danych, pamięć stanów awaryjnych z własnością podtrzymania
• Przenośna i wytrzymała obudowa wyposażona w przeciwpoślizgową podstawkę
• Chłodzenie wentylatorowe z inteligentnym sterowaniem
• Obrotowy przełącznik kodowania ułatwiający i przyśpieszający obsługę, funkcja blokady klawiatury
• Wbudowany ostrzegawczy sygnalizator dźwiękowy
• Interfejsy komunikacyjne USB i LED wbudowane standardowo, obsługa protokołów: VISA, USBTMC i SCPI
• Opcjonalny interfejs GPIB*
* Odnośnie dostępności opcji interfejsu GPiB należy kontaktować się z dostawcą.
Tryb CR-LED

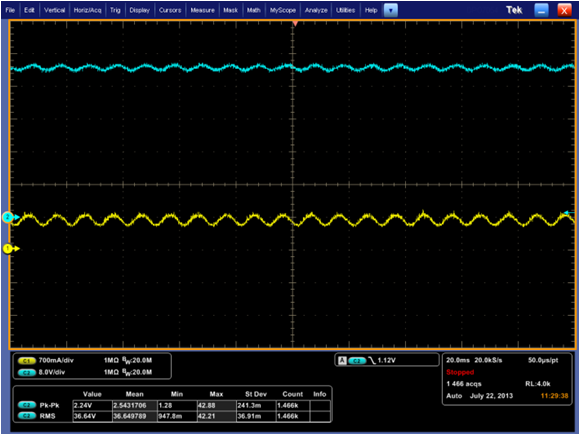

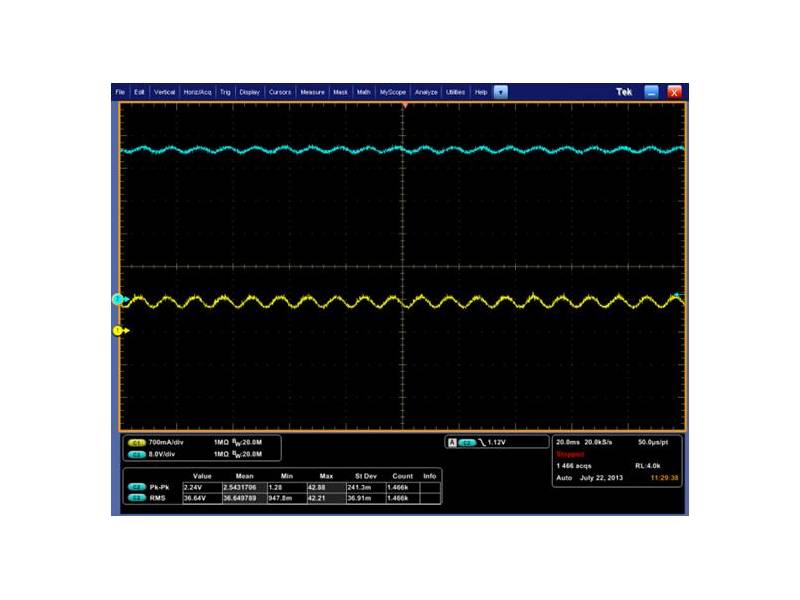

| Unikatowy tryb CR-LED został opracowany specjalnie do urządzeń serii IT8900, a szczególnie do testów sterowników elementów LED. Aby otrzymać rzeczywiste wartości parametrów wyjściowych sterownika LED, użytkownik potrzebuje tylko ustawić napięcie i prąd pracy oraz współczynnik tego sterownika. W przeciwieństwie do uniwersalnego obciążenia elektronicznego adaptuje on „czystą” układową konstrukcję sprzętową bez wykorzystania do tego obsługi prowadzonej z poziomu oprogramowania przez moduł mikroprocesorowy. Stąd też szybkość i stabilność układu sterującego trybem CR jest większa, co rozwiązuje problemy związane z szybkimi fluktuacjami napięcia i prądu w trakcie testu sterownika LED. Większa też jest szerokość pasma częstotliwości. Wszystkie te usprawnienia pozwalają na skuteczną realizację dynamicznego testu ściemniania prowadzonego przy użyciu modulacji szerokości impulsu (PWM). |
|
Funkcja testu dynamicznego (Tran)

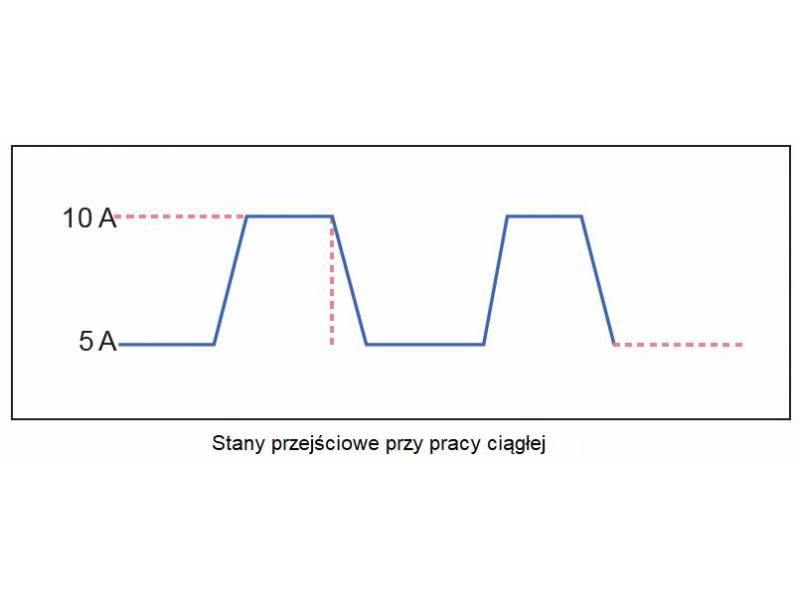

Praca obciążenia dynamicznego polega na okresowym przełączaniu prądu wejściowego obciążenia między dwoma poziomami, przy czym parametry zasilacza takie jak współczynnik stabilizacji oraz odpowiedź na stany przejściowe (zakłócenia) pozostają na poziomach prądowych górnym i dolnym. Użytkownik obciążenia może zmieniać czas trwania, szybkość narastania i opadania prądu, monitorując jednocześnie przebieg wyjściowy napięcia.
Trybu dynamicznego można używać do testowania czasu odpowiedzi zasilania na stany przejściowe, odzwierciedlającego zdolność zasilania do zachowania stabilności przy stopniowych zmianach prądu obciążenia.

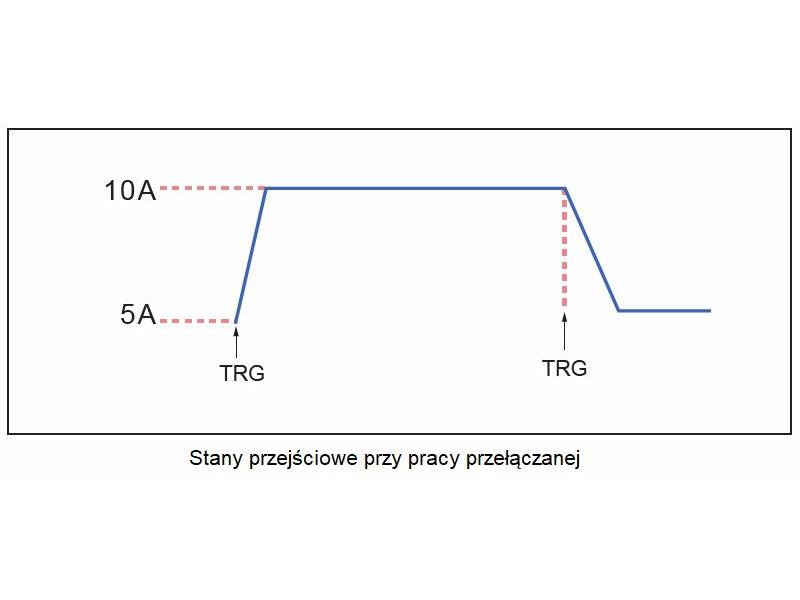

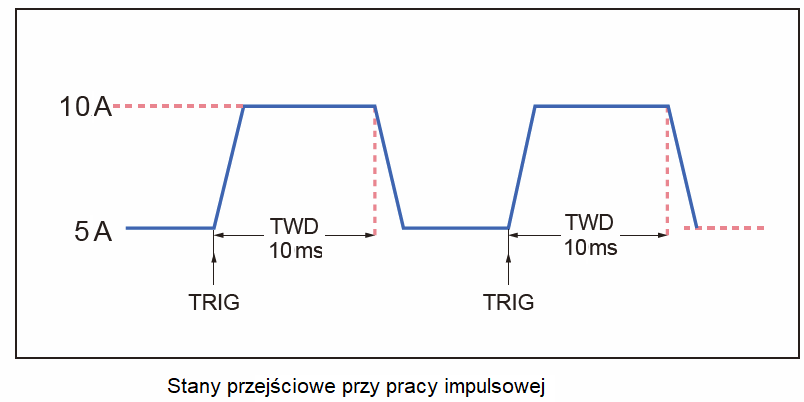

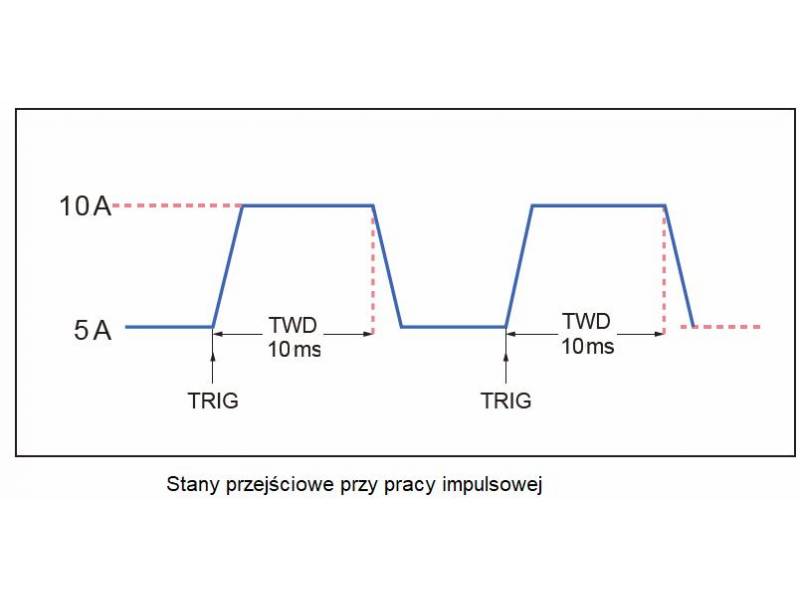

W ramach testu dynamicznego są dostępne tryby pracy ciągłej, impulsowej i przełączanej.
Tryb CC+CV
Obciążenie pracując w trybie CC+CV, znajdzie się w trybie CV (stałonapięciowym) w momencie rozpoczynania pracy oraz, gdy zostanie użyty układ scalony sterownika LED lub rezystor sprzęgający ograniczający prąd. Gdy prąd wyjściowy przekroczy wartość znamionową oraz osiągnięty odstęp czasowy stałego prądu, to obciążenie wyzwoli tryb CC (stałoprądowy) w celu bezpośredniego sterowania elementem LED. Trybu CC+CV można używać do różnych modeli konfiguracyjnych z elementami typu LED, wnosząc do konstrukcji systemu elastyczność, chroniąc też źródło sterownika LED.
Test ściemniania PWM
Do sprawdzania zasilania sterowników zbudowanych z elementem typu LED korzystających ze złożonej techniki ściemniania staje się niezbędny test ściemniania wykonywany niezależnie od konwencjonalnego testu obciążenia elektrycznego. W celu realizacji takiego testu jest konieczne doprowadzenie sygnału impulsowego z modulacją szerokości impulsu (PWM) do odpowiedniego wyprowadzenia sprawdzanego sterownika. Stąd do takiego badania jest potrzebny generator sygnałowy. Do celu testowania własności ściemniania urządzenia sterującego ściemnianiem obciążenie IT8912E jest nie tylko wyposażone w tryb testu CR-LED, może też wyprowadzać na zewnątrz sygnał impulsowy, o częstotliwości od 20 Hz do 2 kHz, z modulacją szerokości impulsu.

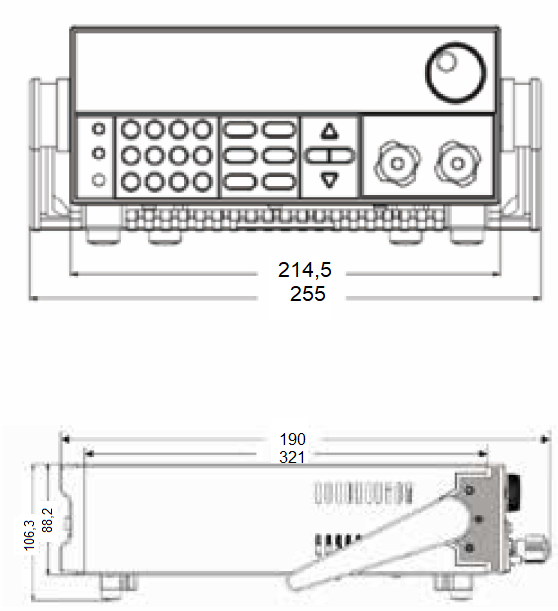

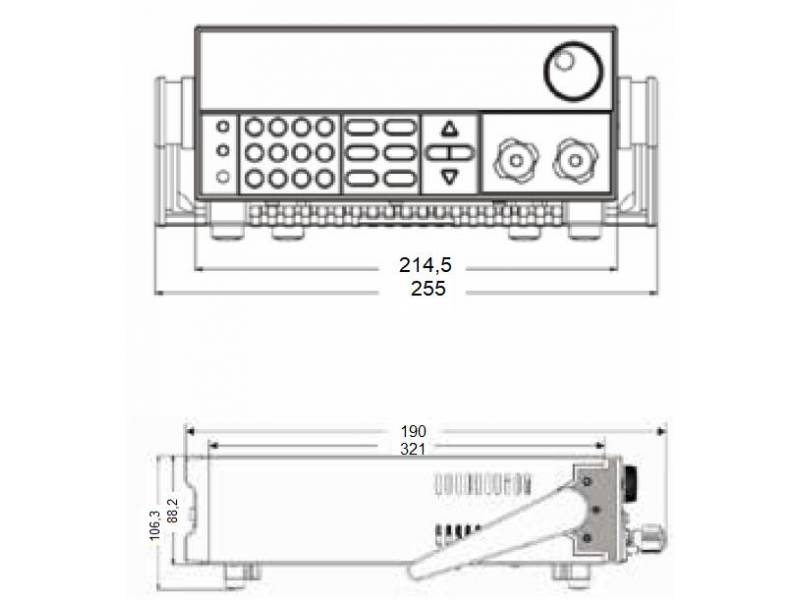

Wymiary zewnętrzne obciążenia IT9812E
Akcesoria opcjonalne
IT-E151 – zestaw do montażu w regale 19″,
IT-E151A – zestaw do montażu w regale 19″,
IT-E30312-YY – komplet przewodów pomiarowych zakończonych po obu stronach konektorami widełkowymi (czerwony i czarny, 30 A/1,2),
IT-E30320-YY – komplet przewodów pomiarowych zakończonych po obu stronach konektorami widełkowymi (czerwony i czarny, 30 A/2 m).
Dane techniczne programowanego obciążenia elektronicznego DC IT8912E
| Parametry znamionowe (od 0 °C do 40 °C) |
Napięcie wejściowe | od 0 V do 500 V | ||
| Prąd wejściowy | od 0 A do 3 A | od 0 A do 15 A | ||
| Moc wejściowa | 300 W | |||
| Minimalne napięcie pracy | 0,72 V/3 A | 3,6 V/15 A | ||
| Współczynnik temperaturowy | ≤ 100 ppm/°C | |||
| Tryb stałego napięcia (CV) | Zakres | od 0,1 V do 500 V | ||
| Rozdzielczość | 10 mV | |||
| Dokładność | ±(0,05% + 0,05% w.p.) | |||
| Tryb stałego prądu (CC) | Podzakresy | od 0 A do 3 A | od 0 A do 15 A | |
| Rozdzielczość | 0,1 mA | 1 mA | ||
| Dokładność | ±(0,05% + 0,1% w.p.) | ±(0,05% + 0,05% w.p.) | ||
| Tryb CR-LED | Podzakresy | Uo-L | Uo-H | |
| Opcja | Uo Io współ. | Rd Uo | Io współ. Rd | |
| Zakres | 0,1-100 V 0-15 A 0,01-1 | 0,08-30 Ω 0,1-500 V | 0-3 A 0,01-1 1,8-1600 Ω | |
| Tryb stałej rezystancji (CR) *1 |
Zakres | od 0,3 Ω do 300 Ω [0-100 V/0-15 A] od 8 Ω do 7,5 kΩ [0-500 V/0-3 A] | ||
| Rozdzielczość | 16 bit | |||
| Dokładność | 0,2% + 0,01% w.p. *2 0,2% + 0,001% w.p. *3 | |||
| Tryb stałej mocy (CP)*4 | Zakres | 300 W | ||
| Rozdzielczość | 10 mV | |||
| Dokładność | 0,2% + 0,2% w.p. | |||
| Tryb dynamiczny | ||||
| Tryb dynamiczny | Tryb stałego prądu (CC) | |||
| T1 i T2 | od 20 µs do 3600 s/rozdzielczość: 1 µs | |||
| Dokładność | 5 µs ± 100 ppm | |||
| Czas narastania /opadania *5 |
od 0,0001 do 0,3 A/µs od 0,001 do 1,5 A/µs | |||
| Min, czas narastania *6 | ≅ 10 µs ≅ 10 µs | |||
| Wyjście ściemniania PWM | ||||
| Napięcie wyjściowe | 10 V | |||
| Częstotliwość | od 20 Hz do 2 kHz | |||
| Współczynnik wypełnienia | od 10% do 100% | |||
| Zakres pomiaru | ||||
| Wartość potwierdzania odczytu napięcia | Zakres | od 0 V do 500 V | ||
| Rozdzielczość | 10 mV | |||
| Dokładność | ±(0,025% + 0,025% w.p.) | |||
| Wartość potwierdzania odczytu prądu |
Zakres | od 0 A do 3 A od 0 A do 15 A | ||
| Rozdzielczość | 0,01 mA 0,1 mA | |||
| Dokładność | ±(0,05% + 0,05% w.p.) | |||
| Wartość potwierdzania odczytu mocy | Zakres | 300 W | ||
| Rozdzielczość | 10 mW | |||
| Dokładność | ±(0,2% + 0,2% w.p.) | |||
| Zakres ochrony | ||||
| Ochrona przed przekroczeniem mocy | ≅ 310 W | |||
| Ochrona przekroczeniem prądu | ≅ 3,3 A ≅ 16,5 A | |||
| Ochrona przed przekroczeniem napięcia | ≅ 530 V | |||
| Ochrona przed przekroczeniem temperatury | ≅ 85 °C | |||
| Pozostałe dane techniczne | ||||
| Funkcja zwarcia | Prąd (CC) | ≅ 3,3 A ≅ 16,5 A | ||
| Napięcie (CV) | 0 V 0 V | |||
| Rezystancja (CR) | ≅ 240 mΩ | |||
| Impedancja wyprowadzeń wyj. | ≅ 500 kΩ | |||
| Zewnętrzne monitorowanie analogowe | ||||
| Monitor prądu | od 0 do 10 V | |||
| Odpowiedniość prądu | od 0 do 15 A | |||
| Zasilanie sieciowe (AC) | ||||
| Napięcie | 110 V 220 V | |||
| Częstotliwość | 50/60 Hz | |||
| Moc pozorna | 50 VA maks. | |||
| Bezpiecznik | T2,5 A T1,25 A | |||
| Wymiary | 214,5 x 88,2 x 354,6 [mm] | |||
| Masa | 5 kg | |||
| Zakres temperatur składowania | od -20 °C do 70 °C | |||
*1: Napięcie wejściowe i prąd wejściowy są ≥ 10% w.p. (w.p. oznacza wartość pełnozakresową)
*2: Zakres wartości potwierdzania odczytu rezystancji: 1/(1/R+(1/R)*0,2%+0,01), 1/(1/R-(1/R)*0,2%-0,01)
a) Gdy wartość napięcia wejściowego jest < 10% w.p.: 0,2% + 0,1/Uwe [s];
b) Gdy wartość prądu wejściowego jest < 10% w.p., to dokładność prądu obciążenia wynosi: ±(0,2% x Uwe/Rustaw. + 3 mA).
*3: Zakres wartości potwierdzania odczytu rezystancji: 1/(1/R+(1/R)*0,2%+0,01), 1/(1/R-(1/R)*0,2%-0,01)
a) Gdy wartość napięcia wejściowego jest < 10% w.p.: 0,2% + 0,05/Uwe [s];
b) Gdy wartość prądu wejściowego jest < 10% w.p., to dokładność prądu obciążenia wynosi: ±(0,2% x Uwe/Rustaw. + 10 mA).
*4: Napięcie wejściowe i prąd wejściowy są ≥ 10% w.p.
*5: Zbocze narastające/opadające: od 10% do 90% zbocza narastania prądu przy zmianie prądu od 0 do wartości maksymalnej
*6: Minimalna wartość czasu narastania: od 10% do 90% czasu narastania prądu
