Przegląd produktu

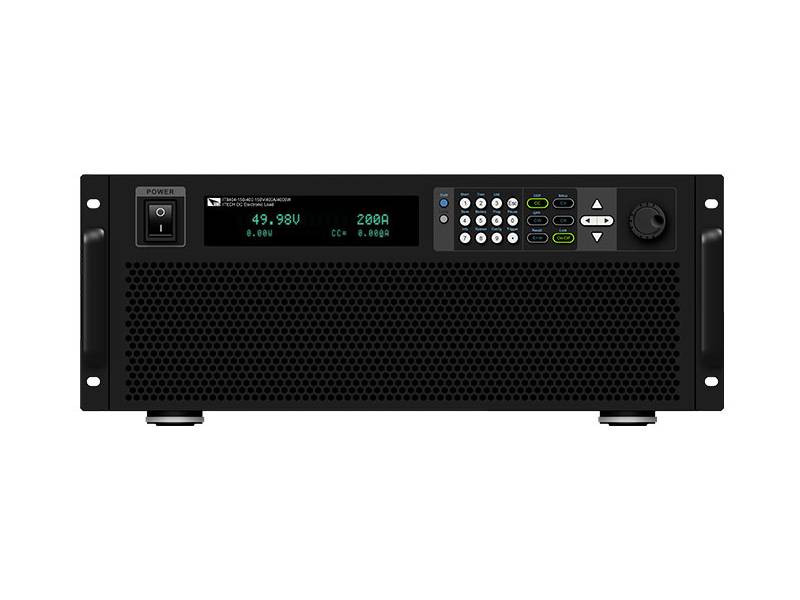

IT8400 to wysokowydajne elektroniczne obciążenie DC posiadające dwa poziomy napięcia: 600V i 1200V. Urządzenie obsługuje połączenie master-slave równolegle o mocy od 6 kW do 600 kW i jest zdolne do szybkiego ładowania podwójnej mocy. IT8400 posiada trzy zakresy odczytu prądu z rozdzielczością do 40uA. IT8400 charakteryzuje się szybszą odpowiedzią pętli oraz szybkością narastania i opadania prądu. Dodatkowo, obsługuje do 8 trybów pracy i posiada funkcje trybu dynamicznego, testu List, OCP, OPP, testu automatycznego i testu baterii. IT8400 ma wbudowane interfejsy CAN, LAN, GPIB, USB, RS232 i analogowe, umożliwiające zdalne sterowania i budowy systemu. Ponadto, pełna funkcja ochrony sprawia, że jest dobrze dopasowany do testu ogniwa paliwowego, rozładowania baterii mocy, stosu ładowania DC, BOC, elektroniki mocy, słonecznej, samochodowych komponentów wysokiego napięcia, DC-DC czy silnika.
Kluczowe cechy
- Maksymalne napięcie: 1200V
- Zakres prądu: 1.5A~15,000 A
- Moc rozszerzona do 600 kW poprzez równoległe połączenie master-slave
- Wysoka precyzja trzech zakresów pomiarowych prądu z rozdzielczością do 40uA
- Możliwość szybkiego ładowania podwójnej mocy (<3 s)
- Szybki tryb dynamiczny 25kHz, czas narastania i opadania prądu jest regulowany
- Zapewnienie 8 trybów pracy: CC, CV, CR, CP, CC+CV, CV+CR,CR+CC, CP+CC.
- Ciągła częstotliwość próbkowania 1 kHz
- Programowanie listy
- Funkcja rozładowania baterii jest używana do testowania urządzeń magazynujących energię, takich jak baterie i superkondensatory
- Prędkość pętli CV jest regulowana, aby dopasować się do różnych źródeł zasilania
- 500 kHz częstotliwość próbkowania napięcia i prądu
- Pomiar czasu, symulacja zwarcia w teście OCP/OPP, automatyczny test
- Miękki start i miękkie wyłączenie, aby zapobiec wahaniom napięcia podczas włączania/wyłączania
- Funkcja I-monitora
- Pełna ochrona: OVP, UVP, OCP, OPP, OTP, ochrona przed oscylacją prądu, ograniczenie prądu, ograniczenie mocy, alarm odwrotny itp.
- Funkcja pamięci zatrzymania zasilania, zapis do 100 grup danych
- Niezależne sterowanie, łatwe do utrzymania i instalacji
- Wbudowane standardowe interfejsy LAN, USB, RS232, GPIB, CAN i analogowy, IO
- Sterownik LabVIEW i protokół SCPI
Wybrane parametry
Dla modeli 600 V
| Model | Napięcie | Prąd | Moc | Rozdzielczość | Dokładność | Interfejsy wbudowane |
| IT8406-600-150 | 600 V | 150 A | 6 kW | 1 mV/ 0,1 mA | ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS) | LAN/USB/RS232/GPIB/CAN/analog. zewn. |
| IT8412-600-300 | 600 V |
300 A |
12 kW | 1 mV/ 0.2 mA | ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS) | LAN/USB/RS232/GPIB/CAN/analog. zewn. |
| IT8418-600-450 | 600 V |
450 A |
18 kW | 1 mV/ 0.3 mA | ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS) | LAN/USB/RS232/GPIB/CAN/analog. zewn. |
| IT8424-600-600 | 600 V | 600 A | 24 kW | 1 mV/ 0.4 mA | ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS) | LAN/USB/RS232/GPIB/CAN/analog. zewn. |
| IT8430-600-750 | 600 V | 750 A | 30 kW | 1 mV/ 0.5 mA | ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS) | LAN/USB/RS232/GPIB/CAN/analog. zewn. |
| IT8436-600-900 | 600 V | 900 A | 36 kW | 1 mV/ 0.6 mA | ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS) | LAN/USB/RS232/GPIB/CAN/analog. zewn. |
| IT8442-600-1050 | 600 V | 1050 A | 42 kW | 1 mV/ 0.7 mA | ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS) | LAN/USB/RS232/GPIB/CAN/analog. zewn. |
| IT8448-600-1200 | 600 V | 1200 A | 48 kW | 1 mV/ 0.8 mA | ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS) | LAN/USB/RS232/GPIB/CAN/analog. zewn. |
| IT8454-600-1350 | 600 V | 1350 A | 54 kW | 1 mV/ 0.9 mA | ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS) | LAN/USB/RS232/GPIB/CAN/analog. zewn. |
Dla modeli 1200 V
| Model | Napięcie | Prąd | Moc | Rozdzielczość | Dokładność | Interfejsy wbudowane |
| IT8406-1200-75 | 1200 V | 75 A | 6 kW | 10mV/ 40uA | ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS) | LAN/USB/RS232/GPIB/CAN/analog. zewn. |
| IT8412-1200-150 | 1200 V |
150 A |
12 kW | 10mV/ 80uA | ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS) | LAN/USB/RS232/GPIB/CAN/analog. zewn. |
| IT8418-1200-225 | 1200 V |
225 A |
18 kW | 10mV/ 120uA | ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS) | LAN/USB/RS232/GPIB/CAN/analog. zewn. |
| IT8424-1200-300 | 1200 V | 300 A | 24 kW | 10mV/ 160uA | ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS) | LAN/USB/RS232/GPIB/CAN/analog. zewn. |
| IT8430-1200-375 | 1200 V | 375 A | 30 kW | 10mV/ 200uA | ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS) | LAN/USB/RS232/GPIB/CAN/analog. zewn. |
| IT8436-1200-450 | 1200 V | 450 A | 36 kW | 10mV/ 240uA | ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS) | LAN/USB/RS232/GPIB/CAN/analog. zewn. |
| IT8442-1200-525 | 1200 V | 525 A | 42 kW | 10mV/ 280uA | ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS) | LAN/USB/RS232/GPIB/CAN/analog. zewn. |
| IT8448-1200-600 | 1200 V | 600 A | 48 kW | 10mV/320uA | ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS) | LAN/USB/RS232/GPIB/CAN/analog. zewn. |
| IT8454-1200-675 | 1200 V | 675 A | 54 kW | 10mV/ 360uA | ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS) | LAN/USB/RS232/GPIB/CAN/analog. zewn. |
Prezentacja funkcji
Szybkie ładowanie z podwójną mocą

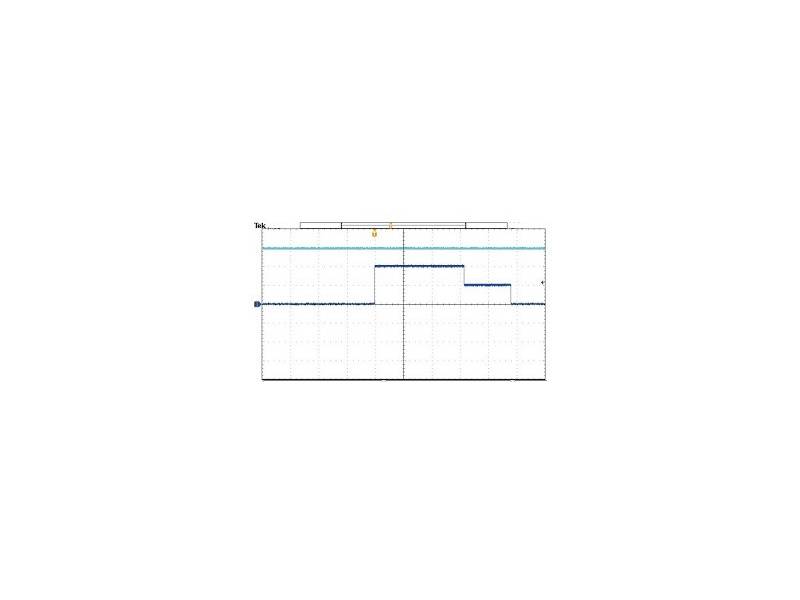

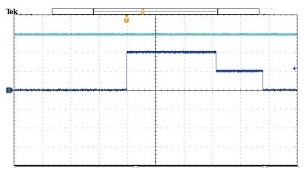

Napięcie wejściowe obciążenia elektronicznego IT8400 DC może osiągnąć 1200V. Ma szybką zdolność ładowania podwójnej mocy dla wszystkich modeli od 6kW do 600kW. Wybór modelu zgodnie z maksymalną mocą podczas rzeczywistego testu nie jest konieczny, co może znacznie zaoszczędzić koszty. Wejście nad mocą i czas ładowania są adekwatne do temperatury obciążenia elektronicznego. Na przykład: poniżej 30 ℃, IT8400 obsługuje podwójne ładowanie mocy w ciągu 3 sekund. Dzięki temu nadaje się do natychmiastowych testów rozładowania silników i akumulatorów o dużej mocy, np.: symulacja rozruchu silnika DC, symulacja przejściowej charakterystyki przeciążeniowej niektórych zasilaczy lub natychmiastowe rozładowanie baterii o dużej mocy, czy też ogniwa paliwowego.
Wyższa prędkość narastania i opadania prądu oraz prędkość dynamiczna

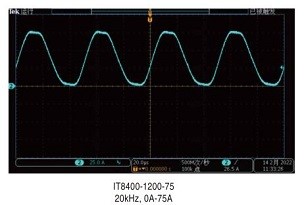

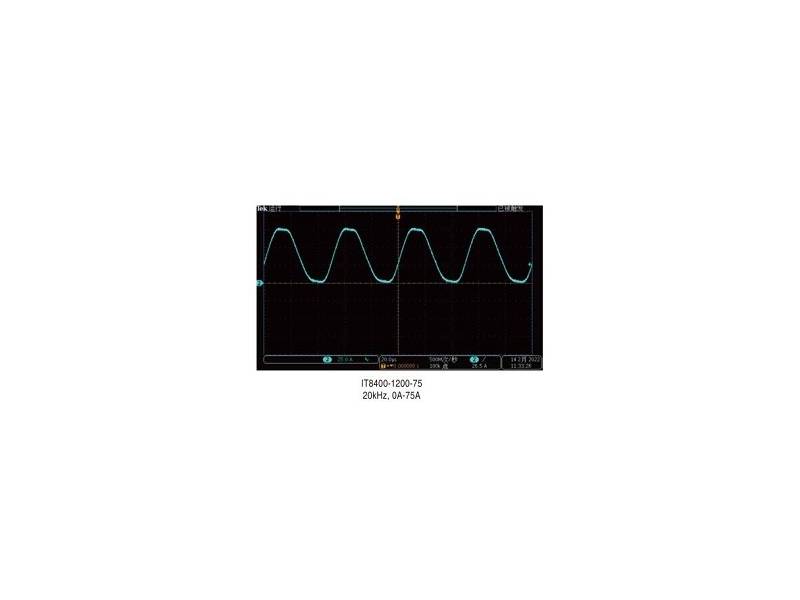

Testowanie dynamiczne jest jednym z niezbędnych elementów testowych dla zasilaczy. Tryb dynamiczny IT8400 może być użyty do jego pomiaru. Wystarczy ustawić poziom prądu, czas, zbocze narastające i opadające oraz czasy powtórzeń. Następnie można sprawdzić, czy zasilacz nadal działa stabilnie, gdy prąd obciążenia jest zmieniany stopniowo. IT8400 obsługuje programowalny tryb dynamicznego ładowania z częstotliwością 25kHz. Minimalny czas narastania i opadania prądu wynosi 15us. Kiedy prąd obciążenia zmienia się w sposób ciągły, wewnętrzny monitoring i obwód może zminimalizować zniekształcenia fali bieżącej. Sprawdza się to przy teście odpowiedzi przejściowej przełączania zasilania i dynamicznego testu rozładowania baterii.
3 zakresy pomiaru prądu
Wszystkie modele serii IT8400 posiadają 3 zakresy pomiaru prądu. Przykładowo, w modelu o napięciu 1200V i mocy 6kW, jego prąd może osiągnąć 1,5A. Dodatkowo, wysoka rozdzielczość (do 40uA) i wysoka dokładność (do 1,5mA)
umożliwiają szerokie zastosowanie w testach, takich jak testy solarne, testy mocy urządzeń półprzewodnikowych, elektronika samochodowa itp.
