Przegląd produktu
- Moc: 135 kVA – wysokość 37U
- Napięcie do 700V L-N
- Regeneracyjny symulator sieci i 4-kwadrantowe źródło zasilania AC/DC
- Częstotliwość wyjściowa: 16-100 Hz
- Trzy tryby pracy: CV/Current Limit/Power Limit
- Wyjście trójfazowe
- Tryby wyjściowe: AC/AC+DC
- Interfejsy:
- W standardzie: USB/ CAN/ LAN/ Digital IO
- Opcjonalne: GPIB/ Analog/ RS232
Karta katalogowaPrzegląd Serii IT7900HV
Seria IT7900 reprezentuje nową generację programowalnych, w pełni czterokwadrantowych symulatorów sieci, które mogą być również używane jako czterokwadrantowe wzmacniacze mocy do testowania wszelkiego rodzaju produktów podłączonych do sieci. Przykłady obejmują PCS, systemy magazynowania energii, mikrosieci, BOBC (V2X) i symulację pętli sprzętowej związanej z zasilaniem (PHiL).
Dzięki funkcji regeneracji energii zapewnia 100% absorpcję prądu i oddaje go z powrotem do sieci za pośrednictwem urządzenia, oszczędzając energię i koszty chłodzenia. Seria IT7900 to linia urządzeń wysokonapięciowych o napięciu do 700 VL-N, a nawet do 1050 VL-N.
Moc można łatwo zwiększyć do 900 kVA poprzez pracę równoległą. Ponadto posiada ekran dotykowy, zwięzły interfejs użytkownika i potężną funkcję edycji dowolnego kształtu fali, która może symulować różne przebiegi zakłóceń sieci. Jest to dobry wybór dla laboratoriów testowych i badawczo-rozwojowych.
Kluczowe cechy serii IT7900HV
- Napięcia do 700 VL-N, nawet 1050 VL-N
- Częstotliwość wyjściowa: 16 Hz ~ 100 Hz
- Regeneracyjny symulator sieci i dostępne 4-kwadrantowe źródła zasilania AC/DC
- Trzy tryby pracy: CV/Current Limit/Power Limit
- Testy zgodności, w tym LVRT /skok fazy/zmienność częstotliwości/ wstrzykiwanie harmonicznych
- Obsługiwane testy regulacyjne obejmują IEC61000-4-11/4-13/4-14/4-28
- Wyjście trójfazowe
- Możliwość wyjścia AC, AC+DC
- Synteza przebiegów harmonicznych i interharmonicznych
- Ekran dotykowy, prosty interfejs użytkownika; wbudowany miernik mocy AC i funkcja scope
- Testowanie symulacji zakłóceń linii energetycznej za pomocą programowania LIST/ SWEEP/ Surge&Sag
- Pomiar harmonicznych napięcia i prądu do 50 razy*1
- Przedni interfejs USB, obsługa importu i eksportu danych oraz przebiegów
- Funkcja wyjścia sterującego przekaźnika Ctrl do izolacji elektrycznej między mierzonym obiektem a źródłem.
- Wbudowany interfejs USB/CAN/LAN/Digital IO, *opcjonalnie GPIB/ Analog & RS232
*1 Analiza harmonicznych napięcia i prądu / symulacja harmonicznych napięcia
Zastosowania
| Przesyłanie energii elektrycznej: Falownik połączony z siecią, elektroniczny system stabilizacji zasilania Pojazdy zasilane „nową energią”: Ładowarka pokładowa (OBC), stacja ładowania AC, sprzęt zasilający pojazdu elektrycznego, ładowarka BOBC (v2x – wzajemna komunikacja między pojazdami) Magazynowanie energii: Przetworniki magazynowania energii PCS, domowe urządzenia magazynowania energii fotowoltaicznej (PV) Placówki naukowo-badawcze: Zasilacz zewnętrzny AC-DC, test kompatybilności elektromagnetycznej (EMC) Elektroniczne urządzenia zasilające: Transformator, wentylator AC, UPS, silnik AC |
 |
Porównanie produktów z serii IT7900HV
| Wersja | Zakres napięcia | Zakres prądu | Moc | Liczba faz | Rozmiar obudowy |
| IT7990-700-90 | 700 V | 90 A | 90 kVA | 3Φ | 27U |
| IT79180-700-180 | 700 V | 180 A | 180 kVA | 3Φ | 27U *2 |
| IT79270-700-270 | 700 V | 270 A | 270 kVA | 3Φ | 27U *3 |
| IT79360-700-360 | 700 V | 360 A | 360 kVA | 3Φ | 27U *4 |
| IT79450-700-450 | 700 V | 450 A | 450 kVA | 3Φ | 27U *5 |
| IT79540-700-540 | 700 V | 540 A | 540 kVA | 3Φ | 27U *6 |
| IT79630-700-630 | 700 V | 630 A | 630 kVA | 3Φ | 27U *7 |
| IT79720-700-720 | 700 V | 720 A | 720 kVA | 3Φ | 27U *8 |
| IT79810-700-810 | 700 V | 810 A | 810 kVA | 3Φ | 27U *9 |
| IT79900-700-900 | 700 V | 900 A | 900 kVA | 3Φ | 27U *10 |
| IT79135-1050-90 | 1050 V | 90 A | 135 kVA | 3Φ | 37U |
| IT79270-1050-180 | 1050 V | 180 A | 270 kVA | 3Φ | 37U *2 |
| IT79405-1050-270 | 1050 V | 270 A | 405 kVA | 3Φ | 37U *3 |
| IT79540-1050-360 | 1050 V | 360 A | 540 kVA | 3Φ | 37U *4 |
| IT79675-1050-450 | 1050 V | 450 A | 675 kVA | 3Φ | 37U *5 |
| IT79810-1050-540 | 1050 V | 540 A | 810 kVA | 3Φ | 37U *6 |
* W razie potrzeby większej mocy należy kontaktować się w sprawie dostępności.
Prezentacja funkcji

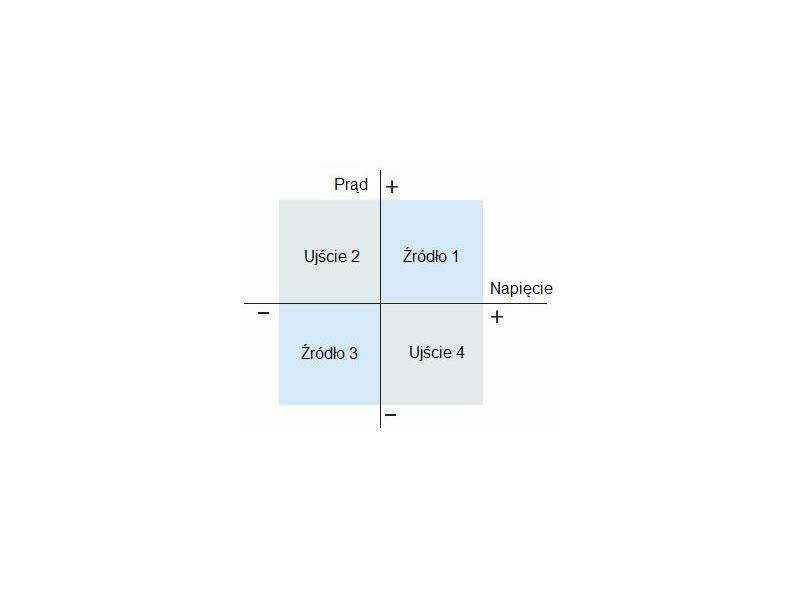

| Regeneracyjny symulator sieci AC w czterech ćwiartkach charakterystyki I-U Przyrządy serii IT7900 są symulatorami sieci pracującymi w czterech ćwiartkach przy 100% ujściu energii i 88% zdolności jej odzyskiwania. Energię generowaną przez obiekt pomiarowy można kierować z powrotem do sieci, aby nie wydzielała się w postaci ciepła. Chroni to środowisko i zmniejsza koszty elektryczności, ogrzewania, wentylacji i chłodzenia. |
 |

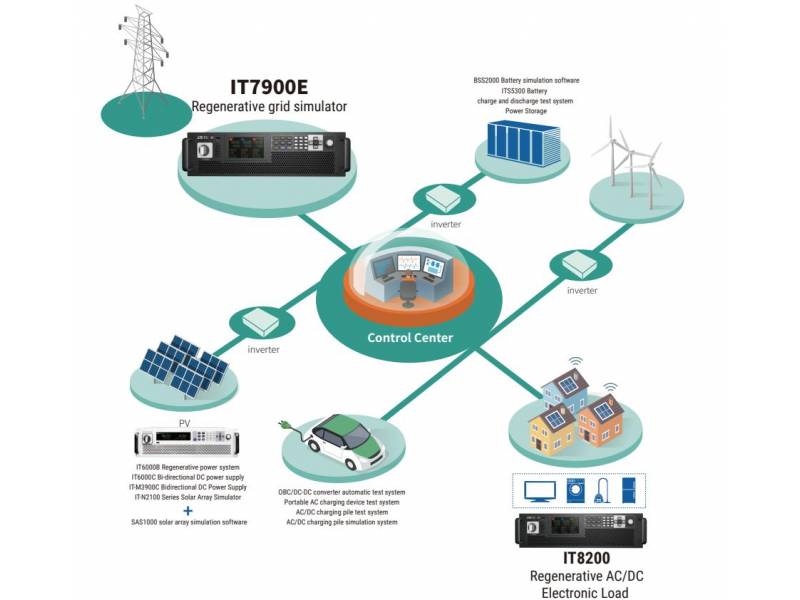

Aplikacja: Testowanie mikro-sieci elektroenergetycznych
Jako mikro-sieci traktuje się nie tylko małe systemy zasilające, lecz również typowe systemy generacji rozproszonej, gdyż producenci sprzętu i profesjonalne laboratoria naukowo-badawcze sieci potrzebują ustanawiać wymagania na testy symulacyjne. Przyrządy serii IT7900E nie tylko spełniają wymagania testowe odnośnie skoku kąta fazowego, „ride-through” niskiego napięcia, zmieniania częstotliwości i wprowadzania harmonicznych, lecz również przekazują energię z powrotem do sieci, spełniając tym wymagania stawiane testom mikro-sieci.

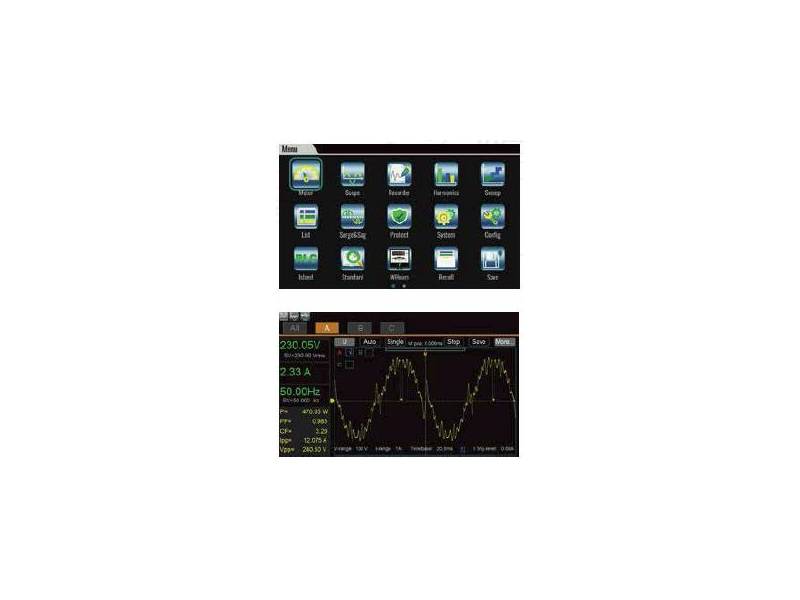

| Intuicyjny ekran dotykowy Przyrządy serii IT7900 wyposażono w nowo zaprojektowany ciekłokrystaliczny ekran dotykowy, graficzny interfejs użytkownika o prostej i intuicyjnej obsłudze oraz klawiaturę z pokrętłem, które pozwalają użytkownikowi bezpośrednio i szybko prowadzić testy. Użytkownik interfejsu może wybierać różne style wyświetlania, dostosowywać do własnych wymagań typy wyświetlanych parametrów i miejsca ich wyświetlania na stronie. Ustawienia przyjazne dla użytkownika pozwalają spełnić różne potrzeby pomiarowe. Na ekranie przyrządu mogą być wyświetlane w czasie rzeczywistym krzywe napięcia i prądu, maksymalnie 6 przebiegów. Użytkownik może natychmiast je analizować (bez potrzeby używania do tego zewnętrznego oscyloskopu), a następnie wprowadzać do pamięci przyrządu. |
 |
Wbudowane przebiegi

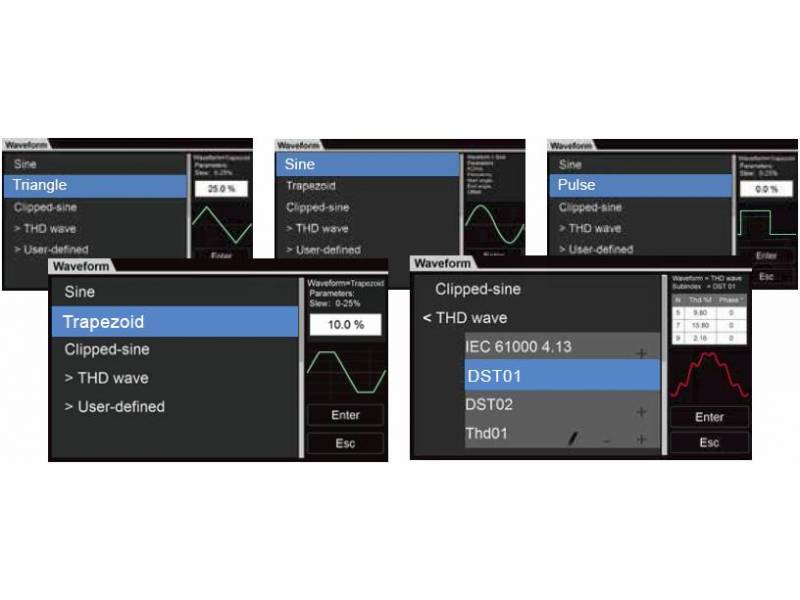

Użytkownik zasilacza serii IT7900 może korzystać z przebiegów różnego typu wbudowanych na stałe w pamięć tych przyrządów takich, jak m.in. przebieg sinusoidalny, piłokształtny, trójkątny, kwadratowy, trapezoidalny i obcięty. Użytkownik może przywołać wybrany przebieg w menu i wyświetlić go na ekranie zasilacza.
Funkcja przebiegów definiowanych przez użytkownika

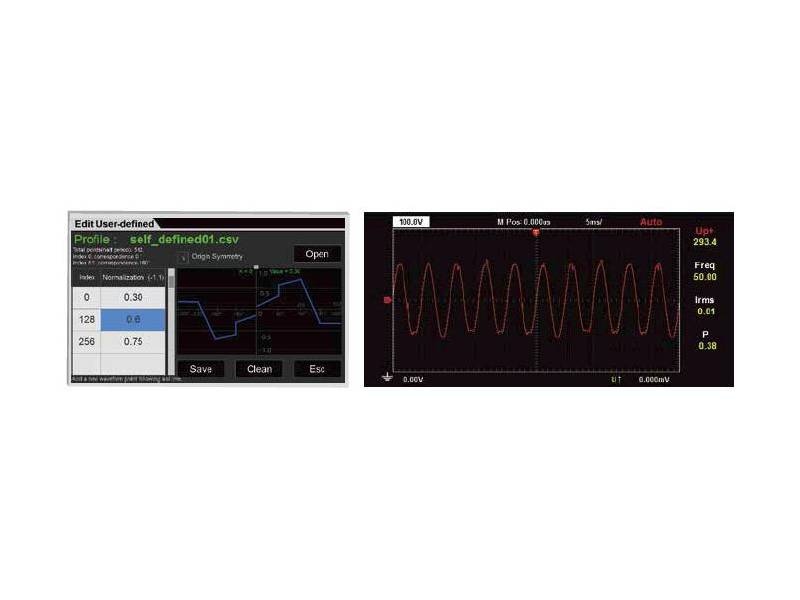

Symulatory serii IT7900E mają funkcję edytowania przebiegu definiowanego przez użytkownika (arbitralnego), która pozwala użytkownikowi symulować wpływ rzeczywistych układów sieci elektroenergetycznych różnego typu, zarówno AC jak i DC, na otoczenie testowe różnych obiektów pomiarowych, przez importowanie do tych obiektów danych rzeczywistego przebiegu. Importowe dane mogą zawierać maksymalnie 1024 punkty.
Akcesoria opcjonalne
- IT-E176 – moduł zewnętrzny interfejsu GPiB,
- IT-E177 – moduł interfejsu RS232/wyjścia analogowego
- IT-E168/IT-E169 – komplet akcesoriów do światłowodowego połączenie równoległego – do jednego przyrządu/do obudowy regałowej,
- Obudowy regałowe IT – do przyrządów rozmiaru 15U/27U/37U
- Przewód zasilający: długość 5 m
- IT-E31220-OO – komplet przewodów pomiarowych zakończonych po obu stronach konektorami zaokrąglonymi (czerwony i czarny, 120 A/2 m),
- IT-E32410(20)-OO – komplet przewodów pomiarowych zakończonych po obu stronach wyprowadzeniami zaokrąglonymi
(czerwony i czarny, 240 A/1 m (2 m)), - IT-E33620-OO – komplet przewodów pomiarowych zakończonych po obu stronach wyprowadzeniami zaokrąglonymi (czerwony i czarny, 360 A/2 m).
