Przegląd produktu
- Moc: 270 kVA – wysokość 37U*2
- Napięcie do 1050V L-N
- Częstotliwość wyjściowa: 16-100 Hz
- Wbudowany miernik mocy AC
- Wyjście trójfazowe
- Tryby wyjściowe: AC/AC+DC
- Interfejsy:
- W standardzie: USB/ CAN/ LAN/ Digital IO
- Opcjonalne: GPIB/ Analog/ RS232
Karta katalogowaPrzegląd Serii IT7800HV
Seria IT7800 to nowa generacja programowalnych zasilaczy prądu przemiennego o dużej mocy z przyjaznymi dla użytkownika opcjami programowania, nowatorskim interfejsem dotykowym i bogatymi możliwościami analizy przebiegów. Seria wysokonapięciowa jest dostępna dla napięć do 700 VL-N, a nawet spełnia normy testowe 1050 VL-N. Poprzez połączenie równoległe, seria wysokonapięciowa może być łatwo powiększona do 900 kVA.
Seria IT7800 jest wyposażona w ekran dotykowy LCD z intuicyjnym i łatwym w użyciu interfejsem użytkownika, umożliwiającym użytkownikom szybkie i płynne korzystanie z operacji. Wbudowany wszechstronny miernik mocy i generator przebiegów arbitralnych, który może symulować harmoniczne i różne wyjścia przebiegów arbitralnych; programowalna impedancja wyjściowa i pełen zakres funkcji pomiarowych sprawiają, że seria IT7800 jest szeroko stosowana w nowej energii, energoelektronice, instytucjach naukowo-badawczych i innych dziedzinach badań i rozwoju, produkcji, kontroli jakości.
Kluczowe cechy serii IT7800HV
- Napięcia do 700 VL-N, nawet 1050 VL-N
- Funkcje symulacji i analizy harmonicznych do 50 *1
- Częstotliwość wyjściowa: 16 Hz ~ 100 Hz, regulowana zmienność napięcia i częstotliwości wyjściowej
- Wbudowany miernik mocy AC
- Możliwy tryb wyjścia AC/AC+DC
- Wyjście trójfazowe
- Synteza przebiegów harmonicznych i interharmonicznych
- Programowalna impedancja wyjściowa
- Ekran dotykowy, prosty interfejs użytkownika
- Możliwość symulacji dowolnego przebiegu wyjściowego i obsługa importu przebiegu z pliku CSV.
- Wbudowana bogata baza danych przebiegów
- Funkcja odtwarzania narzędzi analogowych w trybie listy, realizująca funkcję symulacji chwilowej przerwy w zasilaniu
- Wyjście 0-360 ° można ustawić kąt fazowy start / stop
- Funkcja Surge/Sag
- Funkcja wyjścia sterującego przekaźnika Ctrl do izolacji elektrycznej między mierzonym obiektem a źródłem.
- Wbudowany interfejs USB/CAN/LAN/Digital IO, *opcjonalnie GPIB/ Analog & RS232
- Wbudowane przebiegi testowe IEC61000-4-11/4-13/4-14/4-28
*1 Analiza harmonicznych napięcia i prądu / symulacja harmonicznych napięcia
Zastosowania
| Nowa energia Pokładowa ładowarka akumulatorów, stacja ładowania AC/DC |
Elektronika dużych mocy Przemiennik częstotliwości, UPS, silnik AC |
Sprzęt gospodarstwa domowego klimatyzator, piec mikrofalowy, lodówka, zmywarka |
| Lotnictwo cywilne Sprzęt samolotowy, obiekty portu lotniczego |
Instytuty badawcze, laboratoria, organizacje testujące Zasilacz zewnętrzny AC-DC, test kompatybilności elektromagnetycznej (EMC) |
Sprzęt medyczny Tomograf komputerowy, rezonans magnetyczny, wykrywacz życia |
Porównanie produktów z serii IT7800HV
| Wersja | Zakres napięcia | Zakres prądu | Moc | Liczba faz | Rozmiar obudowy |
| IT7890-700-90 | 700 V | 90 A | 90 kVA | 3Φ | 27U |
| IT78180-700-180 | 700 V | 180 A | 180 kVA | 3Φ | 27U *2 |
| IT78270-700-270 | 700 V | 270 A | 270 kVA | 3Φ | 27U *3 |
| IT78360-700-360 | 700 V | 360 A | 360 kVA | 3Φ | 27U *4 |
| IT78450-700-450 | 700 V | 450 A | 450 kVA | 3Φ | 27U *5 |
| IT78540-700-540 | 700 V | 540 A | 540 kVA | 3Φ | 27U *6 |
| IT78630-700-630 | 700 V | 630 A | 630 kVA | 3Φ | 27U *7 |
| IT78720-700-720 | 700 V | 720 A | 720 kVA | 3Φ | 27U *8 |
| IT78810-700-810 | 700 V | 810 A | 810 kVA | 3Φ | 27U *9 |
| IT78900-700-900 | 700 V | 900 A | 900 kVA | 3Φ | 27U *10 |
| IT78135-1050-90 | 1050 V | 90 A | 135 kVA | 3Φ | 37U |
| IT78270-1050-180 | 1050 V | 180 A | 270 kVA | 3Φ | 37U *2 |
| IT78405-1050-270 | 1050 V | 270 A | 405 kVA | 3Φ | 37U *3 |
| IT78540-1050-360 | 1050 V | 360 A | 540 kVA | 3Φ | 37U *4 |
| IT78675-1050-450 | 1050 V | 450 A | 675 kVA | 3Φ | 37U *5 |
| IT78810-1050-540 | 1050 V | 540 A | 810 kVA | 3Φ | 37U *6 |
* W razie potrzeby większej mocy należy kontaktować się w sprawie dostępności.
Prezentacja funkcji

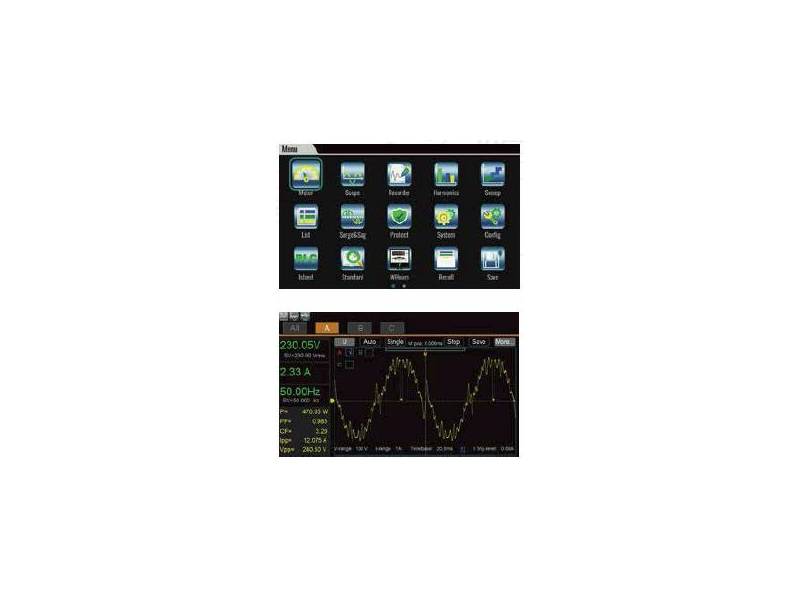

| Intuicyjny ekran dotykowy Przyrządy serii IT7800 wyposażono w nowo zaprojektowany ciekłokrystaliczny ekran dotykowy, graficzny interfejs użytkownika o prostej i intuicyjnej obsłudze oraz klawiaturę z pokrętłem, które pozwalają użytkownikowi bezpośrednio i szybko prowadzić testy. Użytkownik interfejsu może wybierać różne style wyświetlania, dostosowywać do własnych wymagań typy wyświetlanych parametrów i miejsca ich wyświetlania na stronie. Ustawienia przyjazne dla użytkownika pozwalają spełnić różne potrzeby pomiarowe. Na ekranie przyrządu mogą być wyświetlane w czasie rzeczywistym krzywe napięcia i prądu, maksymalnie 6 przebiegów. Użytkownik może natychmiast je analizować (bez potrzeby używania do tego zewnętrznego oscyloskopu), a następnie wprowadzać do pamięci przyrządu. |
 |

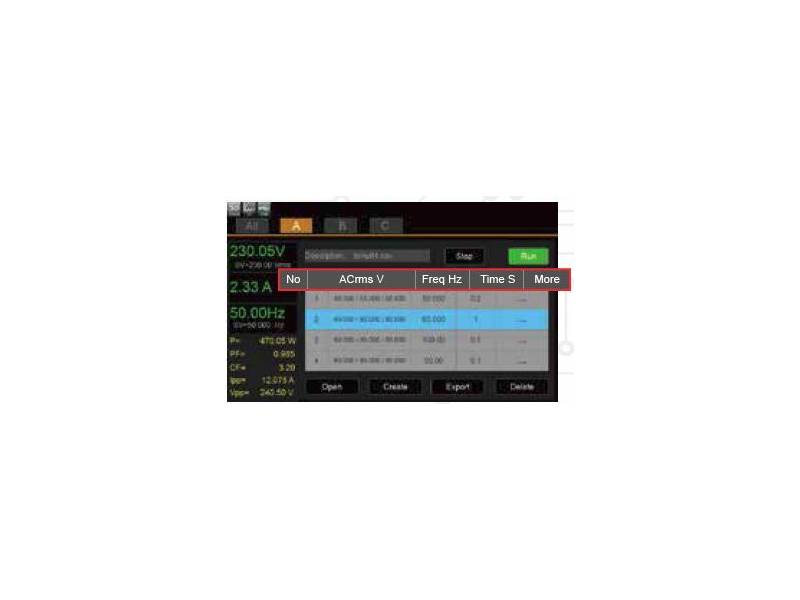

| Tryby listy (LIST), przemiatania (SWEEP), wzrostów i zapadów (Surge&Sag) Dzięki wyposażeniu w tryby listy, przemiatania oraz wzrostów i zapadów zasilacze serii IT7800 mogą zmieniać w sposób skokowy lub ciągły wartości parametrów wyprowadzanego sygnału. Wyprowadzaną amplitudą napięcia, częstotliwością, fazą, przebiegiem oraz innymi parametrami można sterować za pomocą wyzwalania wewnętrznego lub zewnętrznego przyrządu. Stąd też można symulować charakterystykę chwilowej awarii zasilania, udaru oraz powolne narastanie wyprowadzanej wielkości różnych zasilaczy. |
 |

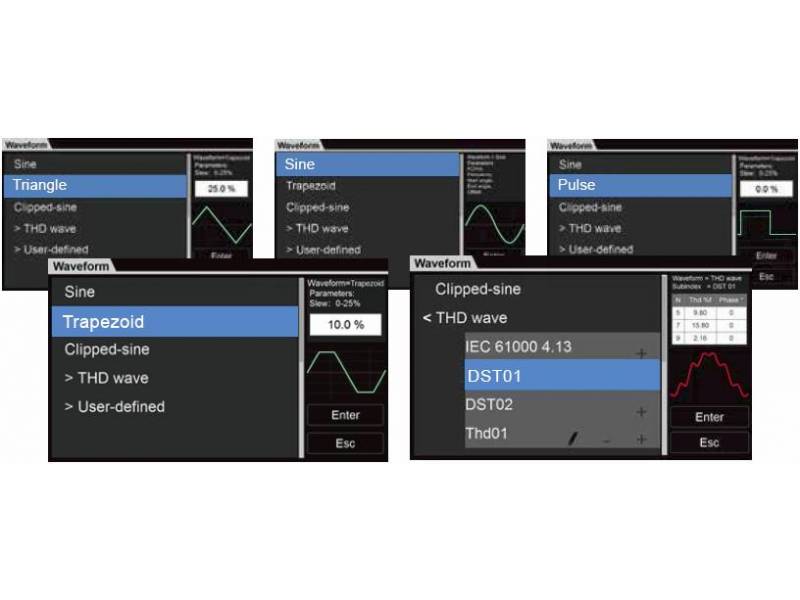

Wbudowane przebiegi
Użytkownik zasilacza serii IT7800 może korzystać z przebiegów różnego typu wbudowanych na stałe w pamięć tych przyrządów takich, jak m.in. przebieg sinusoidalny, piłokształtny, trójkątny, kwadratowy, trapezoidalny i obcięty. Użytkownik może przywołać wybrany przebieg w menu i wyświetlić go na ekranie zasilacza.

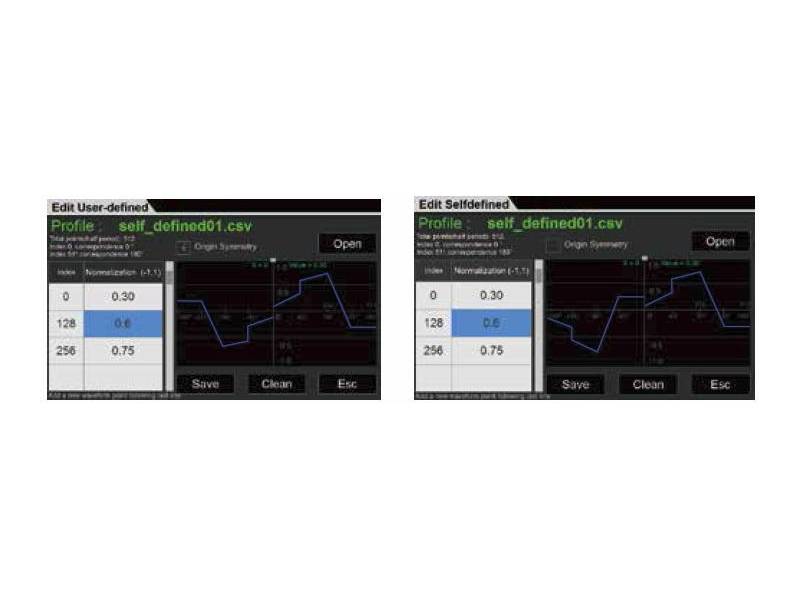

Użytkownik może też dokonać edycji przebiegu w trybie „indywidualnym” interfejsu, aby następnie móc symulować i reprodukować ten przebieg w momencie wystąpienia problemu.

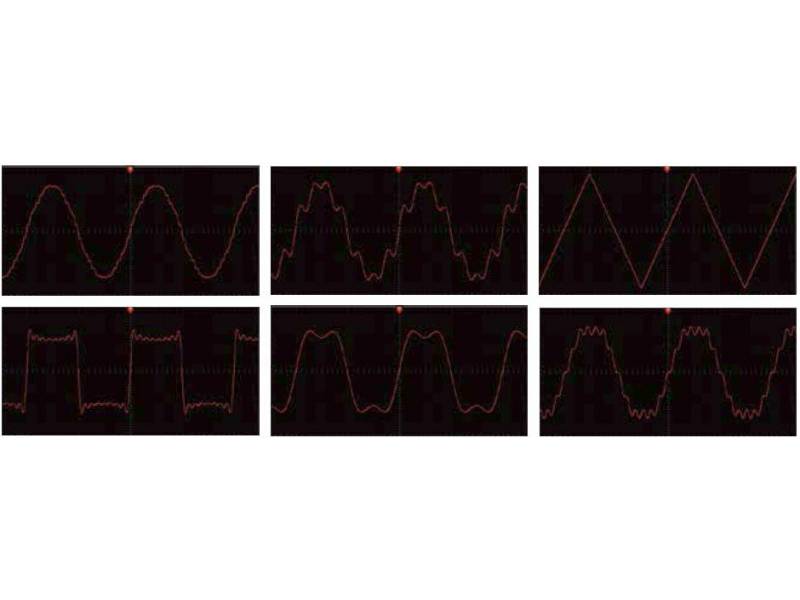

Wbudowanych 30 przebiegów harmonicznych
Akcesoria opcjonalne
- IT-E176 – moduł zewnętrzny interfejsu GPiB,
- IT-E177 – moduł interfejsu RS232/wyjścia analogowego
- IT-E168/IT-E169 – komplet akcesoriów do światłowodowego połączenie równoległego – do jednego przyrządu/do obudowy regałowej,
- Obudowy regałowe IT – do przyrządów rozmiaru 15U/27U/37U
- Przewód zasilający: długość 5 m
- IT-E31220-OO – komplet przewodów pomiarowych zakończonych po obu stronach konektorami zaokrąglonymi (czerwony i czarny, 120 A/2 m),
- IT-E32410(20)-OO – komplet przewodów pomiarowych zakończonych po obu stronach wyprowadzeniami zaokrąglonymi
(czerwony i czarny, 240 A/1 m (2 m)), - IT-E33620-OO – komplet przewodów pomiarowych zakończonych po obu stronach wyprowadzeniami zaokrąglonymi (czerwony i czarny, 360 A/2 m).
