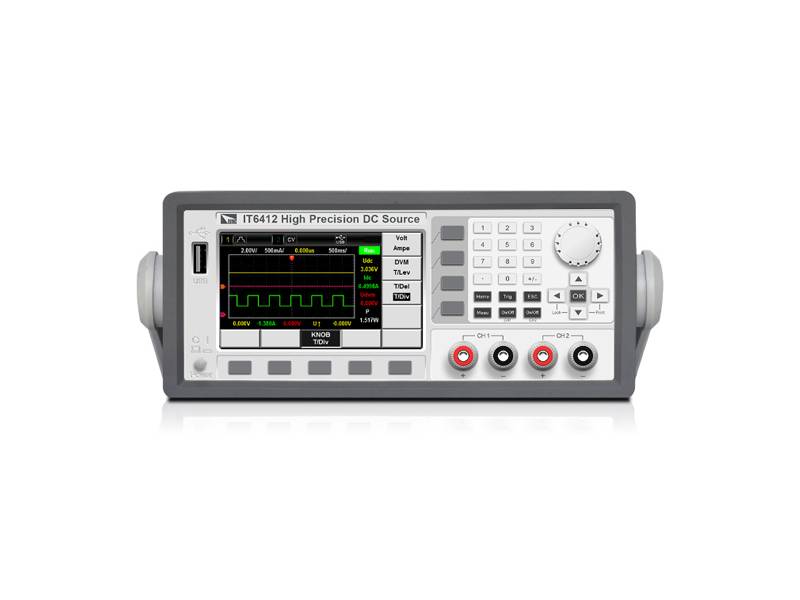

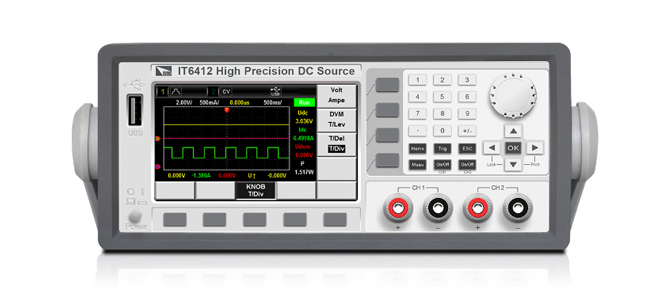

IT6402 – zasilacz bipolarny DC, własności:
• Dwa kanały obsługiwane niezależnie (jeden z wyjściem bipolarnym), po jednym zakresie (górnym) w każdym kanale
• Napięcie wyjściowe regulowane w kanale pierwszym od 0 do 6 V i od -6 V do 0, oraz w kanale drugim od 0 do +6 V
• Maksymalny prąd wyjściowy równy w kanale pierwszym ±2 A, a w drugim 2 A
• Dwa podzakresy prądu wyjściowego (2 A i 5 mA)
• Maksymalna moc wyjściowa równa 12 W
• Rozdzielczość ustawiania napięcia i prądu wyjściowego równa odpowiednio 1 mV i 0,1 mA
• Wysokiej jakości kolorowy ekran ciekłokrystaliczny, interfejs główny wyświetlania sygnałów wyjściowych pochodzących z dwóch kanałów
• Precyzyjna symulacja akumulatora
• Funkcja oscyloskopu cyfrowego – wyświetlanie przebiegu
• Ultrakrótki czas odpowiedzi na zakłócenie: < 20 µs
• Rozdzielczość wyświetlania prądu: do 1 nA
• Znikomo małe tętnienia: maksymalnie 2 µA (skuteczne)
• Wbudowany cyfrowy woltomierz o dużej dokładności
• Możliwość regulowania impedancji wyjściowej
• Przystosowanie do testu przenośnego sprzętu zasilanego z baterii
• Test LED z ochroną testowanego obiektu przed przeciążeniem
• Wyjście przekaźnikowe zapewniające izolację elektryczną gniazd pomiarowych
• Bardzo szybkie próbkowanie a/c
• Funkcja listy (LIST) służąca do programowania sekwencji wyjściowego napięcia i prądu
• Możliwość konfigurowania przez użytkownika ochrony OVP (zabezpieczenie przed wzrostem napięcia wyjściowego), OCP (zabezpieczenie przed wzrostem prądu wyjściowego), ochrony przed odwróceniem polaryzacji gniazd wyjściowych oraz przed zmianą polaryzacji
• Montowane standardowo interfejsy LAN i USB (w sprawie dostępności interfejsu GPiB należy kontaktować się z firmą ITECH)
• Rozmiar ½ 2U
Zastosowania
• Testowanie przenośnych urządzeń zasilanych z baterii
• Test mobilnego pakietu zasilającego
• Test płyty z układem zabezpieczenia akumulatora
• Test akumulatora
• Test LED
• Test wzmacniacza mocy
• Test przetwornicy dc-dc
• Obsługa funkcji szybkiego ładowania
• Własność szybkiego ładowania stała się obecnie trendem panującym w dziedzinie konstrukcji aparatów telefonicznych, tabletów i innych przenośnych urządzeń elektronicznych. Stąd główni producenci tego sprzętu dokładają starań, aby ich wyroby miały tę funkcję. Wyjście prądu symulatora baterii o wydajności do ±10 A, montowane w zasilaczu IT6431 spełnia idealnie wymagania rynku pomiarowego odnośnie szybkiego ładowania dużym prądem przy jednocześnie małym napięciu.
Wyjście bipolarne
Zasilacze serii IT6400 to bardzo szybkie, liniowe źródła sygnału DC o maksymalnym napięciu wyjściowym w jednym kanale równym ±60 V i wyprowadzanym prądzie do ±10 A. Dzięki swoim doskonałym parametrom i wielofunkcyjnym własnościom są w stanie spełnić różne wymagania pomiarowe. Użytkownik może zależnie od potrzeby użyć zestawu zasilaczy IT6412, aby wykonać test urządzenia przenośnego i niezależnie ładowarki, lub jednego zasilacza, aby z łatwością przeprowadzić test aparatu telefonicznego i ładowarki.

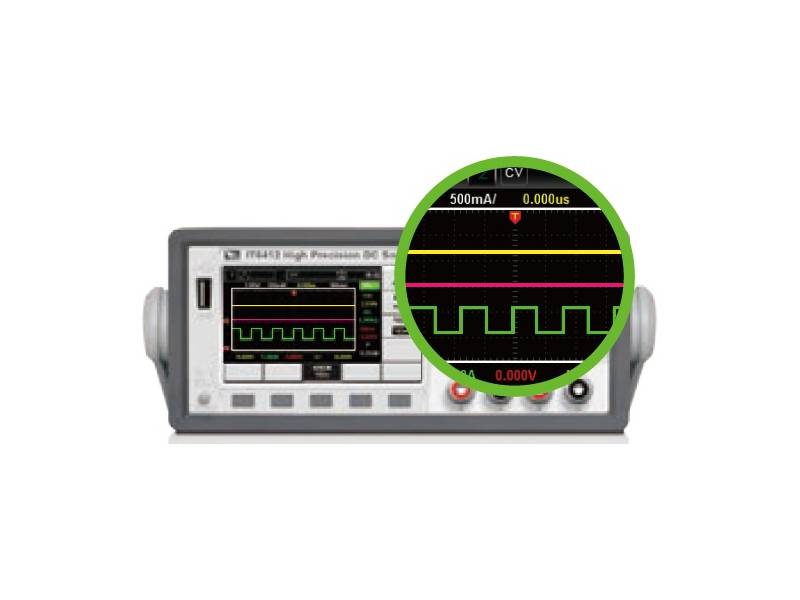

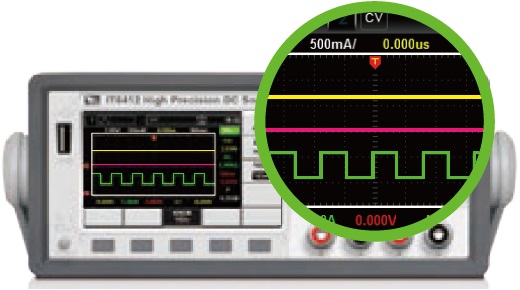

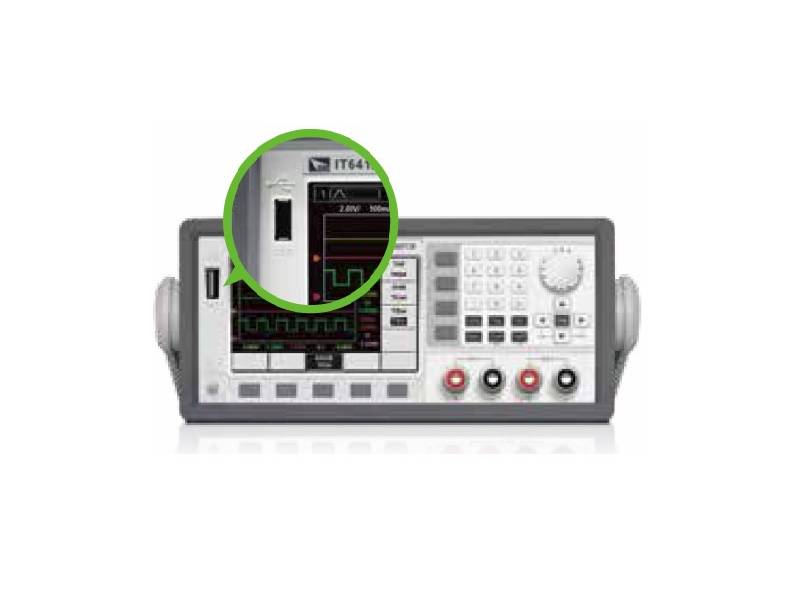

Funkcja oscyloskopu – wyświetlanie przebiegu
Zasilacze serii IT6400 wyposażono w funkcję wyświetlania przebiegu na kolorowym ekranie, na podstawie danych próbkowania. Zależnie od wyboru użytkownika przebieg napięcia lub prądu jest wyświetlany lub nie, a do potrzebnych regulacji służy pokrętło. Wyświetlony przebieg można też zapisać w pamięci w celu archiwizacji.

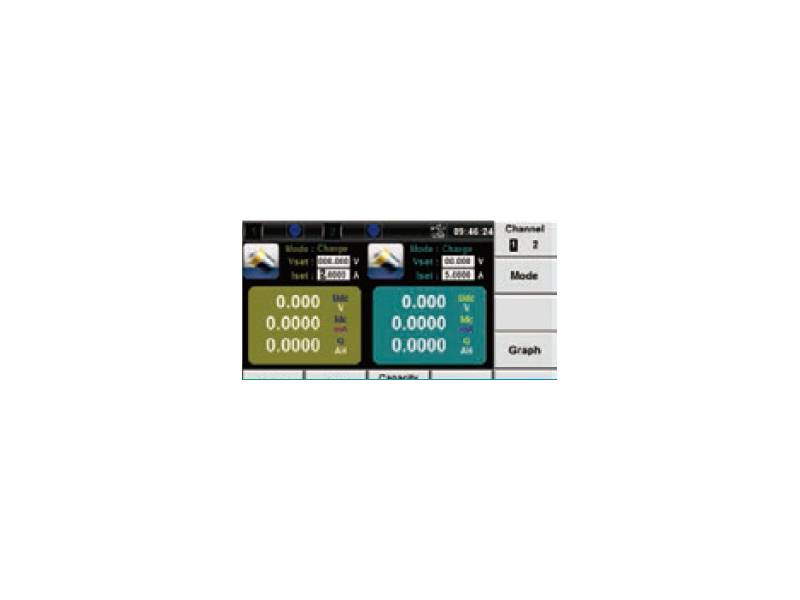

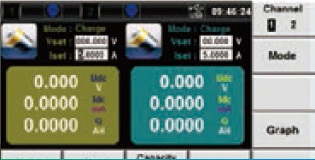

Funkcja symulacji akumulatora
Dzięki unikatowej konstrukcji bipolarnej i regulowanej impedancji wyjściowej od 0 do 20 Ω zasilacze serii IT6400 nadają się idealnie do testów ładowania-rozładowywania akumulatorów stosowanych w sprzęcie przenośnym. Własność symulacji procesu ładowania-rozładowywania można też wykorzystywać do innych testów.

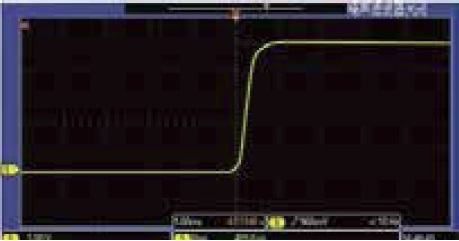

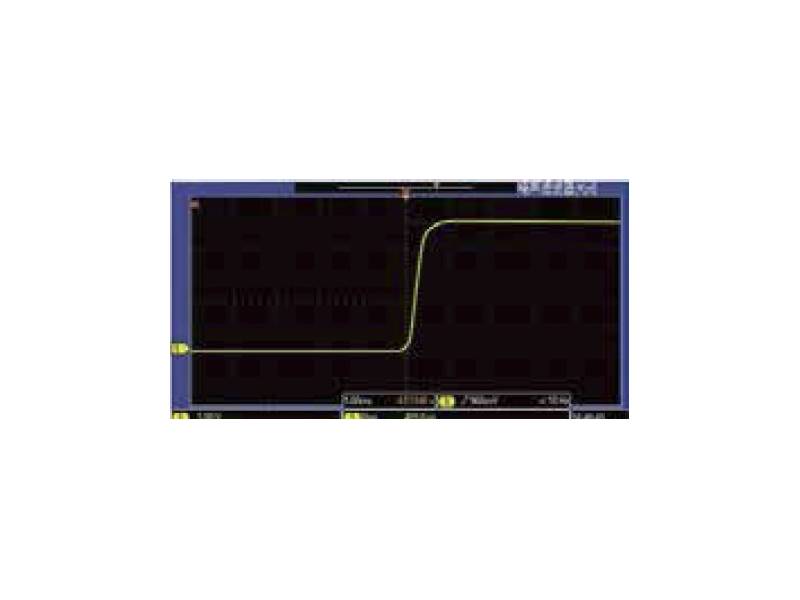

Ultrakrótki czas odpowiedzi na zakłócenie (mniejszy od 20 µs)
Zasilacze serii IT6400 charakteryzują się dużą odpornością na zakłócenia zewnętrzne. W momencie pojawienia się zakłócenia czas powrotu napięcia wyjściowego do poziomu 50 mV jest krótszy od 20 µs, przy obciążeniu od 50% do 100%. Nowo opracowany tryb „przesunięcia szybkości” (speed shift) umożliwia uzyskanie szybko narastającego przebiegu napięcia/prądu, bez nagłego wzrostu, a tym samym stabilnego zasilania. Własność ta zapewnia bezpieczeństwo prowadzonych testów, szczególnie przy testowaniu podzespołów LED (patrz zdjęcie poniżej).

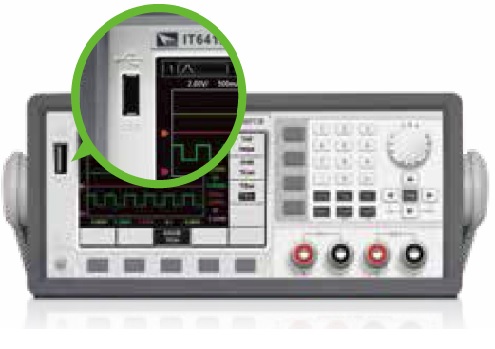

Funkcja zrzutu ekranu
Dzięki funkcji zrzutu ekranu użytkownik zasilacza serii IT6400 może z łatwością analizować uzyskane dane pomiarowe. Wystarczy, że naciśnie przycisk „screenshots” na płycie przedniej zasilacza, a wyświetlony przebieg zastanie zapisany w pliku, w formacie graficznym, na pamięci przenośnej umieszczonej w gnieździe USB (patrz poniższe zdjęcie), gotowy do późniejszej analizy zarówno grafiki, jak i danych.

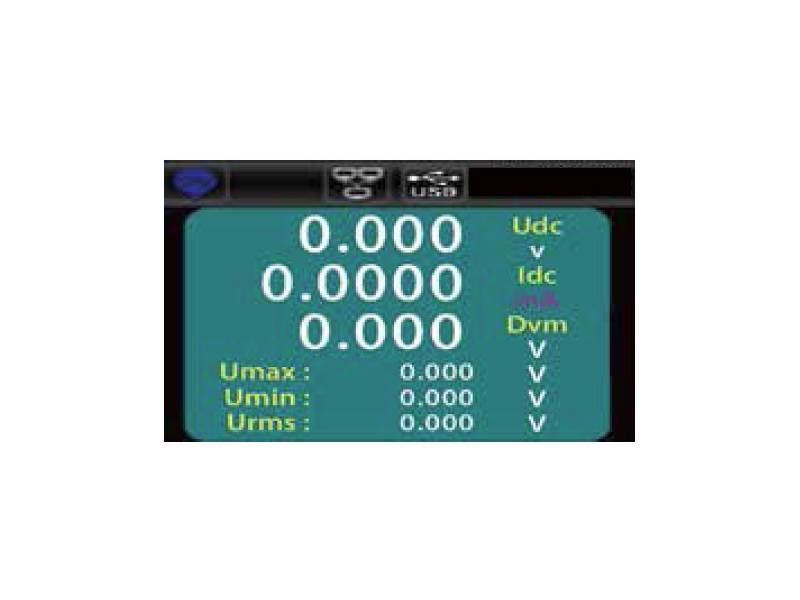

Funkcja woltomierza cyfrowego
Inną korzystną własnością zasilaczy serii IT6400 jest funkcja woltomierza cyfrowego (DVM). Każdy kanał zasilacza ma wbudowany bardzo dokładny woltomierz o rozdzielczości wskazania do 1 mV. Dane pomiarowe są wyświetlane na ekranie zasilacza, w miejscu przeznaczonym dla wyspecyfikowanego kanału. Użytkownik zasilacza może obserwować zmiany napięcia przebiegu mierzone przez woltomierz, korzystając z funkcji oscyloskopu.
Przegląd podstawowych własności zasilaczy serii IT6400
| Model | Napięcie | Prąd | Moc | Liczba kanałów |
| IT6402 | -6 V – 0 V/0 V – 6 V* 0 V – 6 V** |
±2 A* ±2 A** |
12 W* 12 W** |
2 |
| IT6411 | ±15 V/±9 V | ±3 A/±5 A | 45 W | 1 |
| IT6411S | -15 V – 0 V, 0 V – 15 V | ±0,1 A | 1,5 W | 1 |
| IT6412 | ±15 V/ ±9 V* 0 V – 15 V/0 V – 9 V** |
±3 A/±5 A* ±3 A/±5 A** |
45 W* 45 W** |
2 |
| IT6412S | -15 V – 0 V/0 V -15 V* 0 V – 15 V** |
±0,1 A* ±0,1 A** |
1,5 W* 1,5 W** |
2 |
| IT6431 | -15 V – 0 V, 0 V – 15 V | ±10 A | 150 W | 1 |
| IT6432 | -30 V – 0 V, 0 V – 30 V | ±5 A | 150 W | 1 |
| IT6432S | -30 V – 0 V, 0 V – 30 V | ±21 mA | 0,63 W | 1 |
| IT6433 | -60 V – 0 V, 0 V – 60 V | ±2,5 A | 150 W | 1 |
Uwagi: * Kanał 1. , ** Kanał 2.
Akcesoria dostarczane w komplecie fabrycznym zasilacza: przewód zasilający, przewód USB, CD z instrukcją obsługi i programem do komunikacji
Akcesoria opcjonalne:
IT-E30615-OO – komplet przewodów pomiarowych z zakończeniami zaokrąglonymi, po obu stronach (czerwony i czarny, 60 A/1,5 m),
IT-E32420-OO – komplet przewodów pomiarowych z zakończeniami zaokrąglonymi, po obu stronach (czerwony i czarny, 240 A/2 m),
IT-E32410-OO – komplet przewodów pomiarowych z zakończeniami zaokrąglonymi, po obu stronach (czerwony i czarny, 240 A/1 m),
IT-E33620-OO – komplet przewodów pomiarowych zakończonych po obu stronach zakończeniami zaokrąglonymi (czerwony i czarny, 360 A/2 m),
IT-E30110-AB – komplet przewodów pomiarowych zakończonych z jednej strony wtykiem banankowym bezpiecznym, a z drugiej – chwytakiem krokodylowym (czerwony i czarny, 10 A/1 m),
IT-E30110-BB – komplet przewodów pomiarowych zakończonych po obu stronach wtykami banankowymi bezpiecznymi (czerwony i czarny, 10 A/1 m),
IT-E30110-BY – komplet przewodów pomiarowych zakończonych z jednej strony wtykiem banankowym bezpiecznym, a z drugiej – konektorem widełkowym (czerwony i czarny, 10 A/1 m),
IT-E30312-YY – komplet przewodów pomiarowych zakończonych po obu stronach konektorami widełkowymi (czerwony i czarny, 30 A/1,2 m),
IT-E30320-YY- komplet przewodów pomiarowych zakończonych po obu stronach konektorami widełkowymi (czerwony i czarny, 30 A/2 m).
Dane techniczne zasilacza IT6402
| Wartości znamionowe (0 ºC – 40 ºC) |
||||
| Kanał 1. | Kanał 2. | |||
| Napięcie | -6 V – 0 V, 0 V – 6 V | 0 – 6 V | ||
| Prąd | ±2 A | ±2 A | ||
| Moc | 12 W | |||
| Rezystancja | od 0 do 1 Ω | |||
| Współczynnik stabilizacji od zmian obciążenia ±(% wielkości wyprowadzanej + offset) |
Napięcie | ≤ 0,01% + 2 mV | ||
| Prąd | ≤ 0,05% + 1 mA | |||
| Współczynnik stabilizacji od zmian sieci zasilającej ±(% wielkości wyprowadzanej + offset) |
Napięcie | ≤ 0,02% + 2 mV | ||
| Prąd | ≤ 0,05% + 1 mA | |||
| Rozdzielczość ustawiania wstępnego (setupu) | Napięcie | 1 mV | ||
| Prąd | 0,1 mA | |||
| OVP | 10 mV | |||
| Rezystancja | 1 mΩ | |||
| Rozdzielczość potwierdzania odczytu | Napięcie | 1 mV | ||
| Prąd | Podzakres 2 A: 1 mA | |||
| Podzakres 5 mA: 100 nA 4 | ||||
| Dokładność ustawiania wstępnego (setupu) (jeden rok, 25 ºC ± 5 ºC) ±(% wielkości wyprowadzanej + offset) |
Napięcie | ≤ 0,02% + 3 mV | ||
| Prąd | ≤ 0,05% + 2 mA ³ | |||
| OVP | 0,5 V ¹ | |||
| Rezystancja | ≤ 0,1% + 3 mΩ | |||
| Dokładność potwierdzania odczytu (jeden rok, 25 ºC ± 5 ºC) ±(% wielkości wyprowadzanej + offset) |
Napięcie | ≤ 0,02% + 2 mV | ||
| Podzakres 2 A | ≤ 0,05% + 2 mA | |||
| Podzakres 5 mA | ≤ 0,05% + 2 µA 4 | |||
| Tętnienia (20 Hz – 20 MHz) | Napięcie | ≤ 3 mV międzyszczytowe / ≤ 1 mV skuteczne | ||
| Prąd | ≤ 1 mA skuteczny | |||
| Współczynnik temperaturowy ustawiania wstępnego ±(% wielkości wyprowadzanej + offset)/°C |
Napięcie | 0,005% + 0,2 mV | ||
| Prąd | 0,005% + 0,2 mA | |||
| OVP | 0,01% + 50 mV | |||
| Rezystancja | 0,02% + 0,5 mΩ | |||
| Współczynnik temperaturowy potwierdzania odczytu ±(% wielkości wyprowadzanej + offset)/°C |
Napięcie | 0,005% + 0,2 mV | ||
| Prąd | Podzakres 2 A: 0,005% + 0,2 mA | |||
| Podzakres 5 mA: 0,005% + 0,3 µA 4 | ||||
| Czas narastania przebiegu napięcia (tryb szybki, bez obciążenia) |
Napięcie | ≤ 500 µs ² | ||
| Czas narastania przebiegu napięcia (tryb szybki, pełne obciążenie) |
Napięcie | ≤ 500 µs ² | ||
| Czas opadania przebiegu napięcia (tryb szybki, bez obciążenia) |
Napięcie | ≤ 1 ms ² | ||
| Czas opadania przebiegu napięcia (tryb szybki, pełne obciążenie) |
Napięcie | Zmiana ustawionej wartości: ≤ 500 µs ² Wyjście wyłączone: ≤ 150 µs ² 6 |
||
| Czas narastania (pełne obciążenie) | Prąd | Tryb szybki: ≤ 150 µs Tryb normalny: ≤ 10 ms |
||
| Czas odpowiedzi napięcia przy zmianie obciążenia od 50% do 100% | Tryb szybki, powrót do 50 mV |
≤ 50 µs | ||
| Kompensacja spadku na przewodach „Remote Sense” | 1 V na każdy przewód | |||
| Czas odpowiedzi na rozkaz (typowo) | 5 ms | |||
| Czas odpowiedzi OVP | ≤ 100 µs | |||
| Impedancja gniazd wyjściowych (wyjście wyłączone) (wartość typowa) |
Wyjście przekaźnikowe: | tryb normalny: 150 kΩ | ||
| Wyjście przekaźnikowe: | akumulator5: ≥ 1 GΩ | |||
| Minimalna rezystancja | Tryb ujścia prądowego ≤ 0,7 Ω | |||
| Stabilizacja ustawiania wstępnego – 30 min ±(% wartości wyjściowej + offset) |
Napięcie | 0,01% + 1 mV | |
| Prąd | 0,01% + 1 mA | ||
| Stabilizacja ustawiania wstępnego – 8 h ±(% wartości wyjściowej + offset) |
Napięcie | 0,01% + 1,5 mV | |
| Prąd | 0,01% + 1,5 mA | ||
| Stabilizacja potwierdzania odczytu – 30 min ±(% wartości wyjściowej + offset) |
Napięcie | 0,01% + 1 mV | |
| Prąd | 0,01% + 1 mA | ||
| Stabilizacja potwierdzania odczytu -8 h±(% wartości wyjściowej + offset) | Napięcie | 0,01% + 1,5 mV | |
| Prąd | 0,01% + 1,5 mA | ||
| Wejście AC | Napięcie 1: 110 V ± 10% | ||
| Napięcie 2: 220 V ± 10% | |||
| Częstotliwość: 47 Hz – 63 Hz | |||
| Dane techniczne bezpiecznika | Napięcie 1: 5 A | ||
| Napięcie 2: 3,15 A | |||
| Współczynnik mocy (typowo) | 0,7 maks. | ||
| Maksymalny prąd wejściowy | 5 A | ||
| Maksymalna wejściowa moc pozorna | 500 VA | ||
| Zakres temperatur otoczenia składowania | od -10 °C do 70 °C | ||
| Funkcje ochrony | OVP, OCP, OTP | ||
| Standardowe interfejsy komunikacyjne | USB, LAN | ||
| Wytrzymałość napięciowa izolacji (między wyjściem a masą) | 100 V DC | ||
| Zakres temperatur otoczenia pracy | od 0 °C do 40 °C | ||
| Wymiary [mm] | 226 (długość) x 476,26 (szerokość) x 88,2 (wysokość) | ||
| Masa (netto) | 9 kg | ||
| Woltomierz cyfrowy | |||
| Zakres pomiaru | od -20 V do +20 V | ||
| Zakres pomiaru (odniesiony do wyprowadzeń wyjściowych zasilacza) | Wyjście | od 0 V do +20 V: < ±35 V, od wejścia do wyjścia + | |
| Wyjście | od -20 V do 0 V: < ±35 V, od wejścia do wyjścia - | ||
| Dokładność wyświetlania | 0,02% + 3 mV | ||
| Rozdzielczość wyświetlania | 1 mV | ||
| Współczynnik temperaturowy wyświetlania ±(% wielkości wprowadzanej + offset)/°C | 0,002% + 0,2 mV | ||
| Stabilność wyświetlania – 30 min (% wartości wyprowadzanej + offset) |
0,02% + 1 mV | ||
| Stabilność wyświetlania – 8 min (% wartości wyprowadzanej + offset) |
0,02% + 2 mV | ||
| Napięcie wejściowego sygnału współbieżnego | < 50 V DC do masy | ||
| Tłumienie napięcia sygnału współbieżnego | ≥ 80 dB | ||
| Impedancja wejściowa | 4,3 MΩ ± 1% | ||
1. Maksymalny błąd OVP (ochrony przed nadmiernym wzrostem napięcia) mierzony na gniazdach wyjściowych zasilacza w warunkach pełnego obciążenia
2. Polaryzacja wyjścia jest niezmieniana, czas w trakcie którego, wartość mocy wyjściowej zmienia się od 10% do 90%.
3. Minimalna wartość ustawienia CC (trybu stałego prądu) wynosi 2 mA.
4. Dokładność potwierdzania odczytu prądu na podzakresie 5 mA jest mierzona w trybie stałego napięcia.
5. Funkcja wyłączania za pomocą przekaźnika nie jest dostępna w kanale 2.
6. Należy ustawić wyjście w stan wyłączenia.
