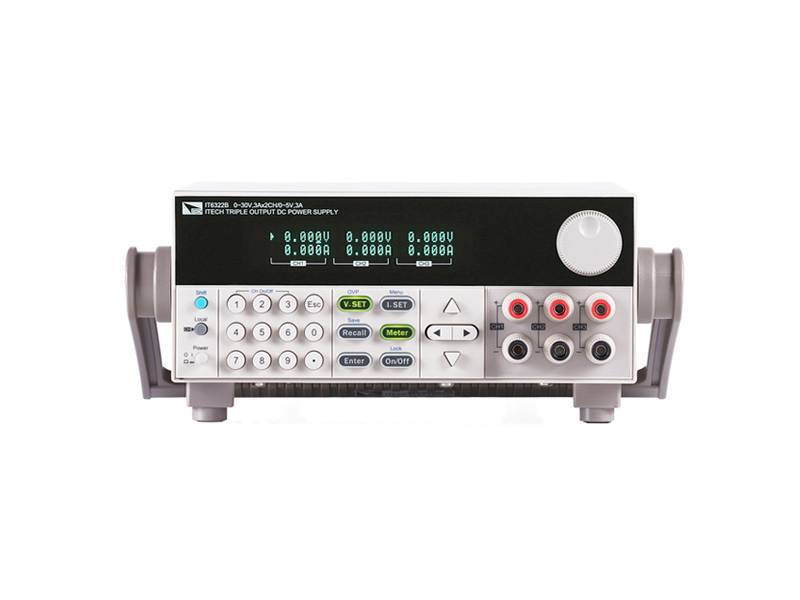

IT6322 – trójkanałowy zasilacz DC, własności:
• Napięcie wyjściowe stałe regulowane od 0 V do 30 V w dwóch kanałach i od 0 do 5 V w trzecim kanale
• Prąd wyjściowy regulowany od 0 do 3 A w trzech kanałach
• Maksymalna moc wyjściowa równa 90 W w dwóch kanałach i 15 W kanale trzecim
• Wysoka rozdzielczość ustawiania napięcia i prądu wyjściowego (1 mV/1 mA), doskonała dokładność i stabilność sygnału wyjściowego
• Możliwość regulowania napięcia i prądu za pomocą pokrętła lub za pomocą przycisków ze strzałką
• Przyciski funkcyjne z podświetleniem LED
• Małe tętnienia i zakłócenia
• Niewielkie rozmiary, obudowa połowy modułu 2U
• Czytelny wyświetlacz VFD (próżniowa lampa fluorescencyjna) o dużym kontraście
• Dwa rodzaje pracy „local” (lokalny – tryb domyślny) i „remote” (zdalny) – w trybie zdalnym obsługę zasilacza przejmuje połączony z nim komputer
• Możliwość pracy w połączeniu szeregowym i równoległym
• Przełącznik wyłączania/włączania stopnia wyjściowego zasilacza, funkcja pamięci stanu wyłączenia
• Funkcja pomiaru zdalnego (remote sense) ze stabilizacją napięcia wyjściowego bezpośrednio na obciążeniu – kompensacja spadku napięcia na przewodach łączących zasilacz z obciążeniem
• Ochrona przed przekroczeniem dopuszczalnego napięcia i prądu wyjściowego oraz temperatury (OTP)
• Chłodzenie wnętrza zasilacza za pomocą inteligentnego wentylatora, o zmniejszonym zużyciu energii i hałasie
• Opcjonalne interfejsy komunikacyjne: USB, GPiB i RS232
• Możliwość monitorowania z komputera
• Możliwość kalibrowania za pomocą programu
• Nieulotna pamięć o pojemności 36 grup, w których można pomieścić różne stany pracy zasilacza. Wszystkie zapisywane parametry można podzielić na cztery grupy, w każdej zaś można zgromadzić 9 różnych stanów pracy (od 1. do 9.)
• Układ czasowy (timer) do sterowania czasem wyprowadzania napięcia (od 0,1 do 99999,9 s)

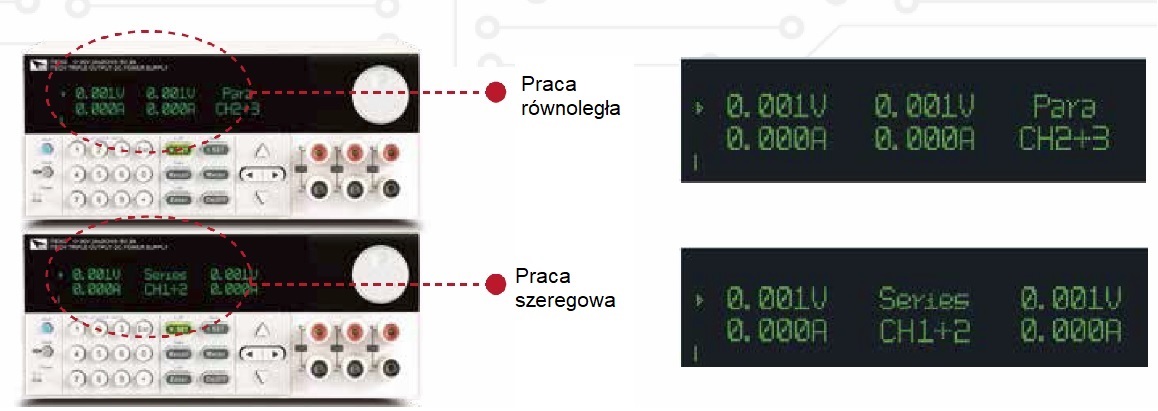

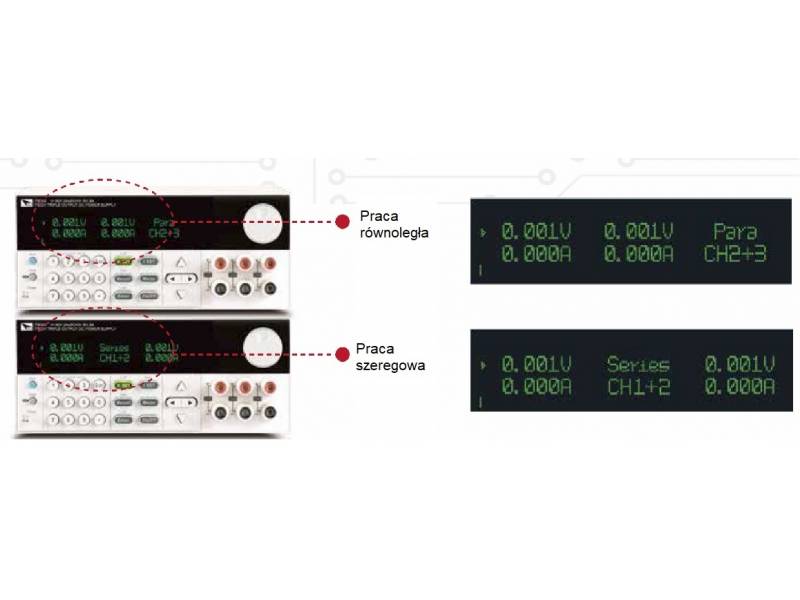

Praca w połączeniu szeregowym i równoległym
Przegląd podstawowych własności zasilaczy serii IT6300
| Model | Napięcie/prąd/moc | Interfejsy | Zabezpieczenia | Operacje na kanałach |
| IT6322 | 30 V/3 A/90 W* 5 V/3 A/15 W** |
Opcjonalne: USB, GPiB, RS232 |
Ograniczone napięcie, ograniczony prąd i OTP | Połączenie szeregowe lub równoległe |
| IT6302 | 30 V/3 A/90 W* 5 V/3 A/15 W** |
Opcjonalne: USB, RS232 | ||
| IT6322A | 30 V/3 A/90 W* 5 V/3 A/15 W** |
USB, RS232 | OVP, OTP | Połączenie szeregowe lub równoległe, synchronizacja |
| IT6322B | 30 V/3 A/90 W* 5 V/3 A/15 W** |
USB, GPiB, RS232 | OVP, OTP | Połączenie szeregowe lub równoległe, synchronizacja |
| IT6322C | 30 V/3 A/90 W* 5 V/3 A/15 W** |
USB, LAN | OVP, OTP | Połączenie szeregowe lub równoległe, synchronizacja |
| IT6332A | 30 V/6 A/180 W* 5 V/3 A/15 W** |
USB, RS232 | OVP, OTP | Połączenie szeregowe lub równoległe, synchronizacja |
| IT6332B | 30 V/6 A/180 W* 5 V/3 A/15 W** |
USB, GPiB, RS232 | OVP, OTP | Połączenie szeregowe lub równoległe, synchronizacja |
| IT6332C | 30 V/6 A/180 W* 5 V/3 A/15 W** |
USB, LAN | OVP, OTP | Połączenie szeregowe lub równoległe, synchronizacja |
| IT6333A | 60 V/3 A/180 W* 5 V/3 A/15 W** |
USB, RS232 | OVP, OTP | Połączenie szeregowe lub równoległe, synchronizacja |
| IT6333B | 60 V/3 A/180 W* 5 V/3 A/15 W** |
USB, GPiB, RS232 | OVP, OTP | Połączenie szeregowe lub równoległe, synchronizacja |
| IT6333C | 60 V/3 A/180 W* 5 V/3 A/15 W** |
USB, LAN | OVP, OTP | Połączenie szeregowe lub równoległe, synchronizacja |
Uwagi: * Kanał 1. i kanał 2., ** Kanał 3., OVP – zabezpieczenie przed przekroczeniem dopuszczalnego napięcia wyjściowego, OTP – zabezpieczenie przed przekroczeniem dopuszczalnej temperatury
Akcesoria dostarczane w komplecie fabrycznym zasilacza: przewód zasilający, przewód USB
Akcesoria opcjonalne:
IT-E135 – interfejs komunikacyjny GPiB izolowany optycznie,
IT-E123 – interfejs komunikacyjny RS485 izolowany optycznie,
IT-E121 – interfejs komunikacyjny RS232 izolowany optycznie,
IT-E122 – interfejs komunikacyjny USB izolowany optycznie,
IT-E151A – zestaw do montażu w regale 19″
IT-E151 – zestaw do montażu w regale 19″
IT-E33620-OO- komplet przewodów pomiarowych zakończonych po obu stronach zakończeniami zaokrąglonymi (czerwony i czarny, 360 A/2 m),
IT-E30312(20)-YY- komplet przewodów pomiarowych zakończonych po obu stronach konektorami widełkowymi (czerwony i czarny, 30 A/1,2 m (2 m)),
IT-E30320-YY- komplet przewodów pomiarowych zakończonych po obu stronach konektorami widełkowymi (czerwony i czarny, 30 A/2 m (2 m)),
IT-E30615-OO- komplet przewodów pomiarowych z zakończeniami zaokrąglonymi, po obu stronach (czerwony i czarny, 60 A/1,5 m),
IT-E31220-OO- komplet przewodów pomiarowych z zakończeniami zaokrąglonymi, po obu stronach (czerwony i czarny, 120 A/2 m),
IT-E32410-OO- komplet przewodów pomiarowych z zakończeniami zaokrąglonymi, po obu stronach (czerwony i czarny, 240 A/1 m),
IT-E32420-OO- komplet przewodów pomiarowych z zakończeniami zaokrąglonymi, po obu stronach (czerwony i czarny, 240 A/2 m),
Dane techniczne zasilacza IT6322
| Wartości znamionowe (0 ºC – 40 ºC) | Kanał 1. | Kanał 2. | Kanał 3. | |
| Napięcie | 0 – 30 V | 0 – 30 V | 0 – 5 V | |
| Ograniczenie napięcia | 31 V | 31 V | 6 V | |
| Prąd | 0 – 3 A | 0 – 3 A | 0 – 3 A | |
| Moc maksymalna | 90 W | 90 W | 15 W | |
| Współczynnik stabilizacji od zmian obciążenia ±(% wielkości wyprowadzanej + offset) (zmiana od 10% do 90% pełnego obciążenia |
Napięcie | ≤ 0,01% + 3 mV | ||
| Prąd | ≤ 0,1% + 3 mA | |||
| Współczynnik stabilizacji od zmian sieci zasilającej ±(% wielkości wyprowadzanej + offset) (zmiana od 198 V do 242 V AC) |
Napięcie | ≤ 0,01% + 3 mV | ||
| Prąd | ≤ 0,1% + 3 mA | |||
| Rozdzielczość ustawiania wstępnego (setupu) | Napięcie | 1 mV | ||
| Prąd | 1 mA | |||
| Rozdzielczość potwierdzania odczytu | Napięcie | 1 mV | ||
| Prąd | 1 mA | |||
| Dokładność ustawiania wstępnego (setupu) (jeden rok, 25 ºC ± 5 ºC) ±(% wielkości wyprowadzanej + offset) |
Napięcie | ≤ 0,03% + 10 mV | ||
| Prąd | ≤ 0,1% + 5 mA | |||
| Dokładność potwierdzania odczytu (jeden rok, 25 ºC ± 5 ºC) ±(% wielkości wyprowadzanej + offset) |
Napięcie | ≤ 0,03% + 10 mV | ||
| Prąd | ≤ 0,1% + 5 mA | |||
| Tętnienia (20 Hz – 20 MHz) | Napięcie | ≤ 3 mV międzyszczytowe | ||
| Napięcie | ≤ 1 mV skuteczne | |||
| Prąd | ≤ 3 mA, skuteczny | |||
| Praca w połączeniu szeregowym | Błąd | ≤ 0,05% + 10 mA | ||
| Dokładność ustawiania wstępnego przy pracy w połączeniu równoległym | Napięcie | ≤ 0,02% + 5 mV | ||
| Prąd | ≤ 0,1% + 20 mA | |||
| Zakres temperatur otoczenia pracy | od 0 °C do 40 °C | |||
| Wymiary [mm] | 255 (długość) x 365,3 (szerokość) x 108,7 (wysokość) | |||
| Masa (netto) | 7,7 kg | |||
