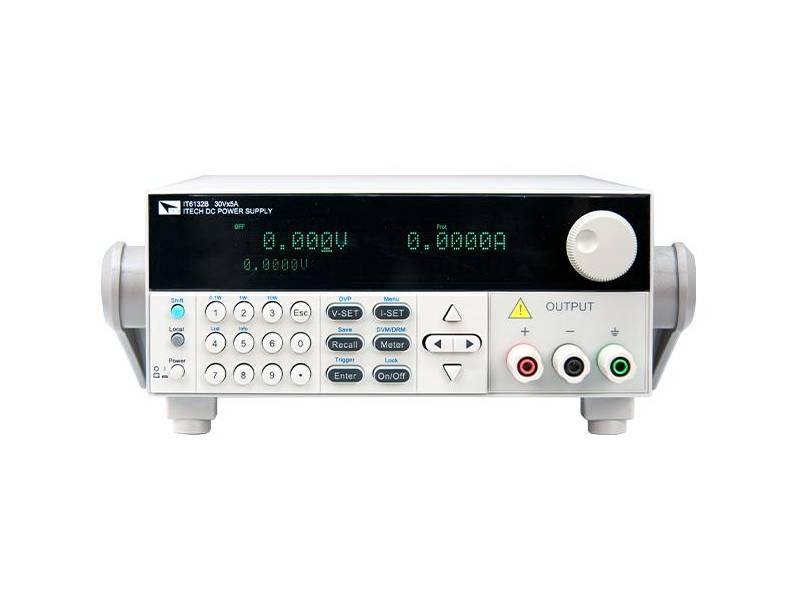

IT6162B – programowany, precyzyjny zasilacz DC o dużej mocy, własności:
• Napięcie wyjściowe stałe regulowane liniowo od 0 do 20 V, a prąd do 50 A, moc nie przekracza 1000 W
• Rozdzielczość ustawiania napięcia i prądu wyjściowego równa odpowiednio 1 mV i 1 mA
• Jeden kanał
• Czytelny wyświetlacz VFD (próżniowa lampa fluorescencyjna)
• Wygodne wprowadzania danych (m.in. napięcia i prądu wyjściowego) za pomocą klawiatury numerycznej lub pokrętła
• Regulowanie wartości kroku cyfrowego za pomocą kursora
• Programowanie własnego przebiegu polegające na edytowaniu wartości napięcia i prądu wyjściowego oraz czasu (funkcja listy)
• Krótki czas narastania (< 20 ms)
• Pamięć wewnętrzna o pojemności 100 grup
• Układ czasowy (timer) z czasem ustawiania od 0,01 do 60000 s
• Stabilizacja napięcia wyjściowego bezpośrednio na obciążeniu – funkcja „remote sense” kompensująca spadek napięcia na przewodach łączących wyjście zasilacza z obciążeniem
• Małe tętnienia i zakłócenia napięcia i prądu wyjściowego
• Ochrona przed nadmiernym wzrostem napięcia wyjściowego OVP (chroniąca przed wykonaniem przez użytkownika niepoprawnej operacji lub defektem wewnętrznym lub zbyt dużym napięciem doprowadzanym z zewnątrz)
• Blokada przycisków
• Sterowanie wyprowadzaniem z zasilacza za pomocą sygnału analogowego doprowadzanego z zewnątrz
• Cyfrowy woltomierz i miliomomierz o długości 5 ½ cyfry
• Inteligentny wentylator o małym zużyciu energii i hałasie
• Zaciski na tylnej płycie: do realizacji funkcji „remote sense”, woltomierza, miliomomierza, portu I/O (wejścia/wyjścia)
• Obudowa rozmiaru 2U
• Dostarczany wyposażony standardowo w interfejsy RS232 i USB o przepływności 25 ms *¹
• Bogaty zestaw rozkazów protokołu SCPI ułatwiający zbudowanie inteligentnej platformy pomiarowej
• W załączeniu bezpłatne oprogramowanie do zdalnego sterowania
*¹ W sprawie dostępności interfejsu GPiB należy kontaktować się z firmą ITECH

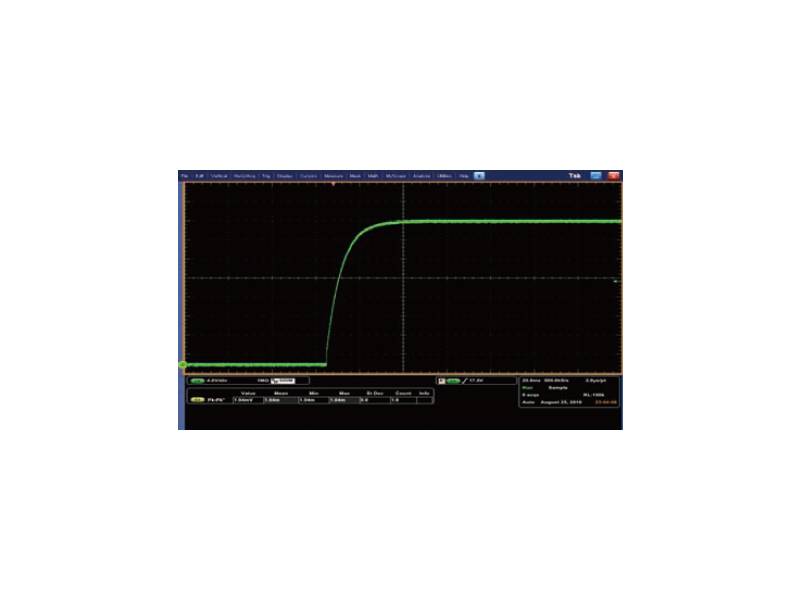

Krótki czas narastania
W porównaniu z typowymi odpowiednikami o dużej szybkości zasilacze serii IT6100B wyróżniają się niskim poziomem tętnień i zakłóceń. Dzięki dużej szybkości (czasowi narastania mniejszemu od 20 ms) nadają się idealnie do wszystkich zastosowań pomiarowych wymagających wysokiej precyzji i krótkiego czasu narastania wyprowadzanego przebiegu sygnału zasilającego.
Cyfrowy woltomierz
Zasilacze serii IT6100B mają wbudowany cyfrowy woltomierz i omomierz. Cyfrowy woltomierz wykorzystuje przy pomiarze rezystancji metodę czteroprzewodową. Zakres pomiaru rozciąga się od 1 do 4 kΩ. Z kolei cyfrowy woltomierz o długości 5 ½ cyfry mierzy zewnętrzne napięcia stałe w zakresie od 0 do 40 V.
Porównanie podstawowych parametrów zasilaczy serii IT6100B
| Model | Napięcie | Prąd | Moc | Rozmiar |
| IT6121B | 20 V | 5 A | 100 W | ½ 2U |
| IT6122B | 32 V | 3 A | 96 W | ½ 2U |
| IT6123B | 72 V | 1,2 A | 86 W | ½ 2U |
| IT6132B | 30 V | 5 A | 150 W | ½ 2U |
| IT6133B | 60 V | 2,5 A | 150 W | ½ 2U |
| IT6162B | 20 V | 50 A | 1000 W | 2U |
| IT6164B | 30 V/60 V | 40 A/20 A | 1200 W | 2U |
Akcesoria dostarczane w komplecie fabrycznym zasilacza: przewód zasilający, przewód USB, CD z instrukcją obsługi i programem do komunikacji
Akcesoria opcjonalne:
IT-E151A – zestaw do montażu w regale modułu 19″
IT-E151 – zestaw do montażu w regale modułu 19″
IT-E30110-AB – komplet przewodów pomiarowych zakończonych z jednej strony wtykiem banankowym bezpiecznym, a z drugiej – chwytakiem krokodylowym (czerwony i czarny, 10 A/1 m),
IT-E30110-BB – komplet przewodów pomiarowych zakończonych po obu stronach wtykami banankowymi bezpiecznymi (czerwony i czarny, 10 A/1 m),
IT-E30110-BY – komplet przewodów pomiarowych zakończonych z jednej strony wtykiem banankowym bezpiecznym, a z drugiej – konektorem widełkowym (czerwony i czarny, 10 A/1 m),
IT-E30312-YY – komplet przewodów pomiarowych zakończonych po obu stronach konektorami widełkowymi (czerwony i czarny, 30 A/1,2 m),
IT-E30320-YY – komplet przewodów pomiarowych zakończonych po obu stronach konektorami widełkowymi (czerwony i czarny, 30 A/2 m),
IT-E30615-OO – komplet przewodów pomiarowych zakończonych po obu stronach wyprowadzaniami zaokrąglonymi (czerwony i czarny, 60 A/1,5 m).
Dane techniczne zasilacza IT6162B
| Wartości znamionowe (od 0 ºC do 40 ºC) |
Napięcie | od 0 V do 20 V |
| Prąd | od 0 A do 50 A | |
| Moc maksymalna | 1000 W | |
| Współczynnik stabilizacji od zmian obciążenia ±(% wielkości wyprowadzanej + offset) |
Napięcie | ≤ 0,01% + 10 mV |
| Prąd | ≤ 0,1% + 10 mA | |
| Współczynnik stabilizacji od zmian napięcia zasilania AC ±(% wielkości wyprowadzanej + offset) |
Napięcie | ≤ 0,02% + 2 mV |
| Prąd | ≤ 0,01% + 2 mA | |
| Rozdzielczość ustawiania wstępnego (setupu) | Napięcie | 1 mV |
| Prąd | 1 mA | |
| Rozdzielczość potwierdzania odczytu | Napięcie | 1 mV |
| Prąd | 1 mA | |
| Dokładność ustawiania wstępnego (setupu) (jeden rok, 25 ºC ± 5 ºC) ±(% wielkości wyprowadzanej + offset) |
Napięcie | ≤ 0,02% + 2 mV |
| Prąd | ≤ 0,1% + 25 mA | |
| Dokładność potwierdzania odczytu (jeden rok, 25 ºC ± 5 ºC) ±(% wielkości wyprowadzanej + offset) |
Napięcie | ≤ 0,02% + 2 mV |
| Prąd | ≤ 0,05% + 15 mA | |
| Tętnienia (20 Hz – 20 MHz) | Napięcie międzyszczytowe | ≤ 4 mV |
| Napięcie skuteczne | ≤ 1,2 mV | |
| Prąd skuteczny | ≤ 15 mA | |
| Współczynnik temperaturowy ustawiania wstępnego (% wielkości wyjściowej/ºC + offset) |
Napięcie | 0,01% + 2 mV |
| Prąd | 0,01% + 20 mA | |
| Współczynnik temperaturowy potwierdzania odczytu (% wielkości wyjściowej/ºC + offset) |
Napięcie | 0,01% + 2 mV |
| Prąd | 0,01% + 15 mA | |
| Czas narastania (przy braku obciążenia) | Napięcie | ≤ 1 ms |
| Czas narastania (przy pełnym obciążeniu) | Napięcie | ≤ 1 ms |
| Czas opadania (przy braku obciążenia) | Napięcie | ≤ 50 ms |
| Czas opadania (przy pełnym obciążeniu) | Napięcie | ≤ 1 ms |
| Czas dynamicznej odpowiedzi na zakłócenie | Napięcie | ≤ 200 µs |
| Wejście zasilania AC | Napięcie 1 | 110 V ± 10% |
| Napięcie 2 | 120 V ± 10% | |
| Napięcie 3 | 220 V ± 10% | |
| Napięcie 4 | 230 V ± 10% | |
| Częstotliwość | od 47 Hz do 63 Hz | |
| Stabilizacja ustawiania wstępnego – 30 min (% wielkości wyprowadzanej + offset) |
Napięcie | 0,01% + 2 mV |
| Prąd | 0,1% + 20 mA | |
| Stabilizacja ustawiania wstępnego – 8 h (% wielkości wyprowadzanej + offset) |
Napięcie | 0,015% + 2 mV |
| Prąd | 0,15% + 20 mA | |
| Stabilizacja potwierdzania odczytu – 30 min (% wielkości wyprowadzanej + offset) |
Napięcie | 0,01% + 2 mV |
| Prąd | 0,1% + 20 mA | |
| Stabilizacja potwierdzania odczytu – 8 h (% wielkości wyprowadzanej + offset) |
Napięcie | 0,015% + 2 mV |
| Prąd | 0,15% + 20 mA | |
| Specyfikacja bezpiecznika | 10 A (napięcie 3, 4), 20 A (napięcie 1, 2) | |
| Kompensacja spadku napięcia między wyprowadzeniami „remote sense” i testowanym obiektem | 1 V | |
| Czas odpowiedzi na rozkaz programowania | 20 ms (średnio) | |
| Współczynnik mocy | 0,7 maks. | |
| Maksymalny prąd wejściowy | 20 A | |
| Maksymalna wejściowa moc pozorna | 2400 VA | |
| Zakres temperatur otoczenia składowania | od -10 °C do 70 °C | |
| Funkcje ochronne | OCP, OVP, OTP | |
| Interfejsy (opcjonalne) | USB, RS232 | |
| Wytrzymałość izolacji między wyjściem a masą | 200 V DC | |
| Zakres temperatur otoczenia pracy | od 0 °C do 40 °C | |
| Wymiary [mm] | 483 (długość) x 664,1 (szerokość) x 88,4 (wysokość) | |
| Masa (netto) | 30 kg | |
| Woltomierz cyfrowy | ||
| Dokładność wyświetlania | Dolny podzakres (od 0 do ±5,5 V): ≤ ±1,5 mV Górny podzakres (od 0 do ±40 V): ≤ 0,02% ± 3 mV |
|
| Współczynnik temperaturowy wyświetlania (% wielkości wyjściowej/ºC + offset) |
0,02% + 2 mV | |
| Stabilność wyświetlania – 30 min (% wielkości wyprowadzanej + offset) |
0,02% + 2 mV | |
| Stabilność wyświetlania – 8 h (% wielkości wyprowadzanej + offset) |
0,02% + 2,5 mV | |
| Zakres pomiaru | od -40 V do +40 V | |
| Napięcie wejściowe sygnału współbieżnego | < 200 V DC | |
