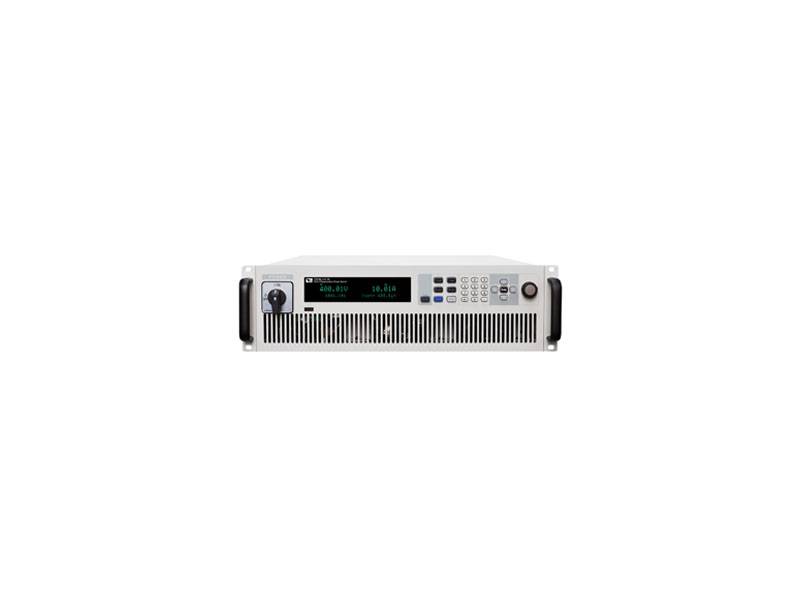

Własności zasilacza IT6005D-80-150
• Maksymalne napięcie wyjściowe stałe, równe 80 V
• Prąd wyjściowy stały, regulowany do 150 A
• Maksymalna moc wyjściowa równa 5 kW
• Duża gęstość mocy wynosząca maksymalnie 18 kW w kompaktowej przestrzeni regału 3U z możliwością zwiększenia do 2 MW przez łączenie równoległe.
• Konstrukcja korzystająca z technologii półprzewodnikowej SiC trzeciej generacji
• Automatyczne, z dużą częstotliwością, przełączanie między trybami CV (stałego napięcia) i CC (stałego prądu)
• Różne rodzaje ochrony testowanego obiektu, jak i zasilacza: OVP (przed nadmiernym wzrostem napięcia wyjściowego), OCP (przed nadmiernym wzrostem prądu wyjściowego), OPP (przed nadmiernym wzrostem mocy wyjściowej), zabezpieczenie przed awarią zasilania i UVP (przed nadmiernym spadkiem napięcia wyjściowego)
• Sprawność: ok. 90%
• Funkcja rejestracji danych zapisuje w sposób ciągły wartości maksymalne, minimalne i średnie napięcia i prądu wyjściowego, może też prezentować te dane automatycznie i w ustalonej sekwencji.
• Funkcja obsługi i rejestracji danych dostarczanych z zewnątrz podaje te dane wewnętrznemu procesowi „wygładzania”, po czym komputer połączony z zasilaczem może okresowo czytać te danych z najkrótszym odstępem czasowym próbkowania wynoszącym 10 µs.
• Wbudowane standardowo interfejsy USB/CAN/LAN/cyfrowego we/wy oraz opcjonalne GPiB, wyjście przetwornika c/a oraz RS232
• Obsługa protokołu SCPI, wbudowany serwer internetowy
Zastosowania (urządzenia i dziedziny)
|
• Testowanie urządzeń lotnictwa |
• Ładowanie pakietu akumulatorów • System magazynowania • Stacja ładowania akumulatorów samochodowych • Obsługa ogniwa paliwowego • Automatyczny sprzęt pomiarowy • Precyzyjne pokrywanie elektryczne, napylanie, obróbka powierzchniowa |
 |

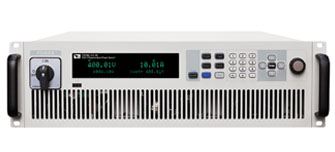

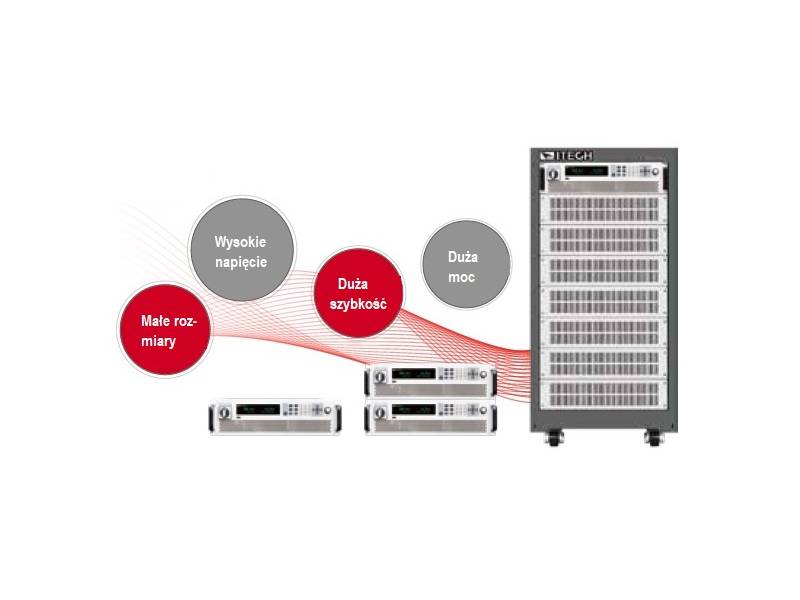

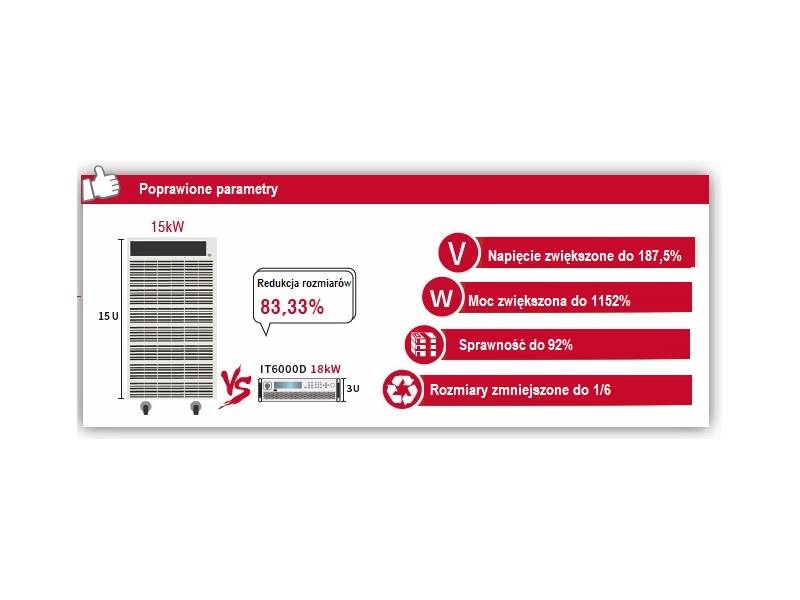

Duża gęstość mocy 18 kW w 3U
Oprócz dużej gęstości mocy wynoszącej 18 kW w obudowie regałowej rozmiaru 3U zasilacz DC serii IT6000D charakteryzuje się małymi tętnieniami napięcia i prądu wyjściowego oraz znikomymi szumami, a ponadto odpornością na zakłócenia pochodzące z sieci energetycznej, doskonałą stabilizacją od zmian obciążenia oraz szybką reakcją na szybkie sygnały zakłócające. Przyrząd pracujący samodzielnie, o maksymalnym napięciu wyjściowym od 80 do 2250 V
i maksymalnym prądzie wyjściowym od 25 A do 450 A, może być stosowany na każdym etapie testowania, produkcji i prac naukowo-badawczych.

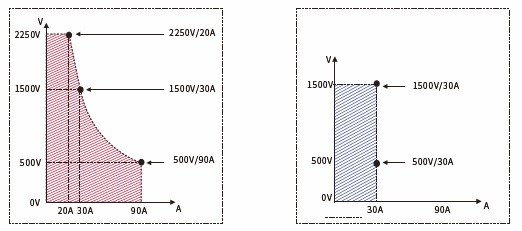

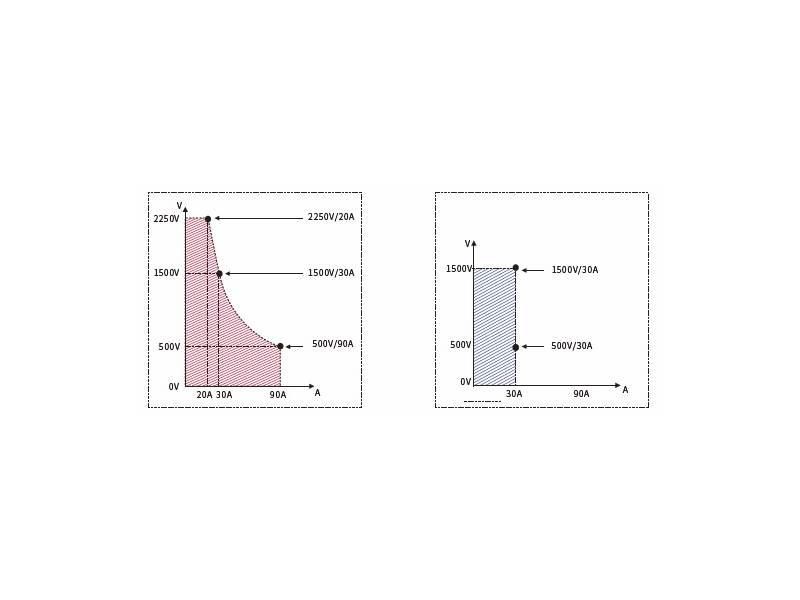

Własności stopnia wyjściowego
W porównaniu z konstrukcjami konwencjonalnymi zasilacze serii IT6000D oferują bardziej przydany przedział napięć i prądów wyjściowych. Mogą dzięki temu w dużo większym stopniu spełniać różnorodne wymagania odbiorców. Własności takie szeroki zakres wyprowadzania z automatyczną zmianą mogą być pomocne w dużo większej liczbie aplikacji. Jeden przyrząd serii IT6000D pracujący samodzielnie jest równoważny od 3 do 5 tradycyjnym zasilaczom stabilizowanym, a trzy takie zasilacze – od 10 do 13. Korzystając z zasilaczy serii IT6000D, można łatwiej zbudować system zasilania, oszczędzając jednocześnie miejsce i czas.
Przykładowa krzywa IT6000D Własności wyjściowe zasilacza
konwencjonalnego

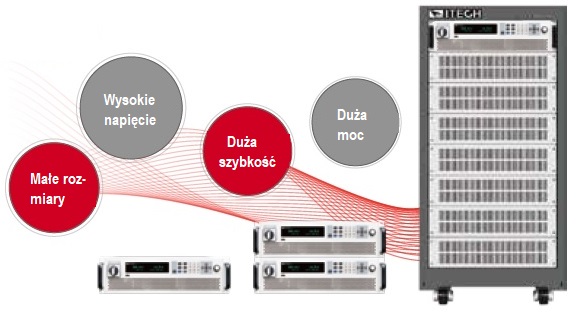

Praca zasilaczy w połączeniu master-slave
Gdy zaistnieje potrzeba skorzystania z większej mocy niż oferowana przez jeden zasilacz serii IT6000D, to można połączyć równolegle kilka takich zasilaczy, lecz tego samego modelu. Taki system zasilający zbudujemy szybciej i w sposób bardziej elastyczny.
| • Możliwość zrównoleglenia maksymalnie 64 zasilaczy • Praca w połączeniu równoległym przy maksymalnej mocy wyjściowej równej 2 MW • Prąd wyjściowy w połączeniu równoległym równy maksymalnie 2040 A • Łatwe i szybkie sporządzenie połączenia równoległego dzięki inteligentnemu trybowi master-slave • Duża gęstość mocy zarówno przy pracy zasilacza jako urządzenie samodzielne, jak i w połączeniu równoległym • Po sporządzeniu połączenia równoległego funkcja precyzyjnej synchronizacji zapewnia skuteczne zsynchronizowanie całego systemu zasilającego. |
 |

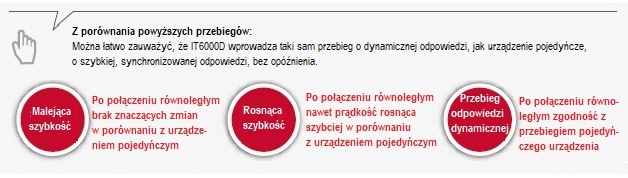

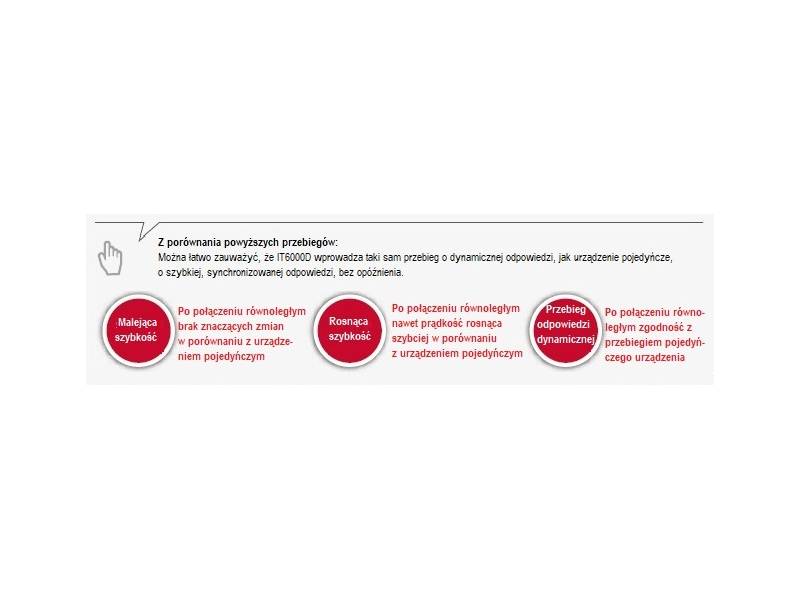

Opatentowana technika łączenia równoległego
| • Przyrządy serii IT6000D wykorzystują technikę łączenia równoległego opatentowaną przez firmę ITECH. • Po połączeniu równoległym wszystkie funkcje i własności będą takie same, jak przyrządu pracującego samodzielnie. • Po sporządzeniu połączenia równoległego nie ma potrzeby dokonywania kalibracji. |
• Transmisja kablem światłowodowym pozwala uniknąć zakłóceń.
|

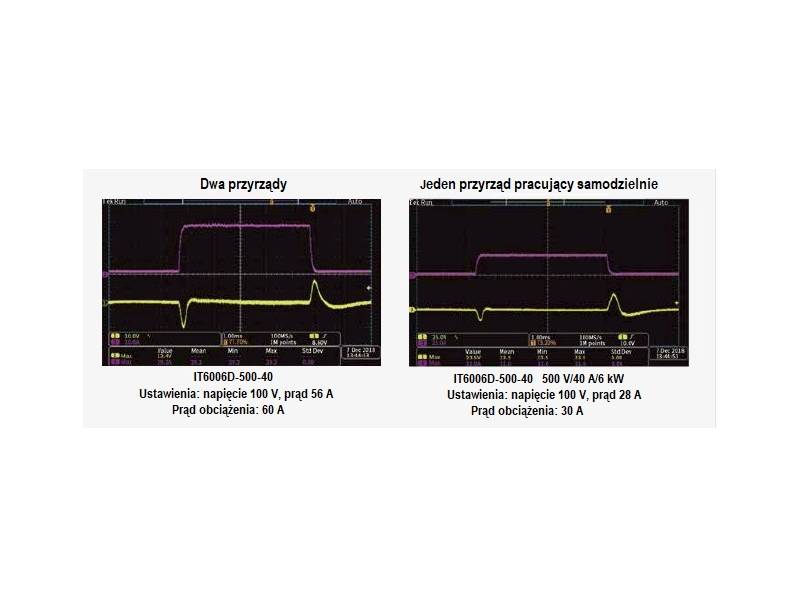

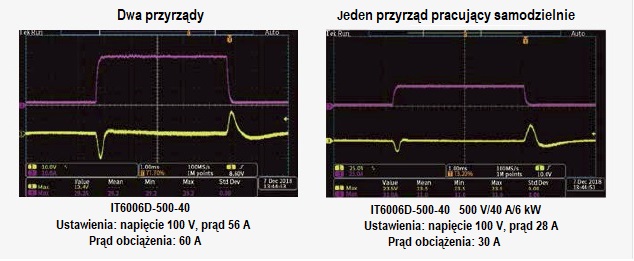

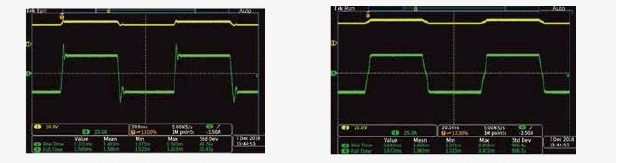

* Przebieg żółty: napięcie wyjściowe, przebieg różowy: prąd wyjściowy
Funkcje priorytetu CC i CV
Przyrządy serii IT6000D mają funkcje priorytetu CC (stałego prądu) i CV (stałego napięcia), które doskonale pasują do różnych aplikacji wymagających dużej szybkości oraz braku krótkotrwałych wzrostów i które wpływają pozytywnie na wygodę prowadzania całego testu.
Użytkownik może wybrać czas odpowiedzi pętli sprzężenia zwrotnego oraz tryb pracy tej pętli, decydując czy zasilacz ma wyprowadzać napięcie w trybie dużej szybkości, czy też prąd bez krótkotrwałych, nagłych wzrostów. Dzięki tej unikatowej funkcji zasilacze serii IT6000D sprawdzają się doskonale w aplikacjach pomiarowych układów scalonych dużej mocy, testach ładowania i rozładowywania akumulatorów, testach z symulacją zakłóceń urządzeń elektroniki samochodowej i innych.

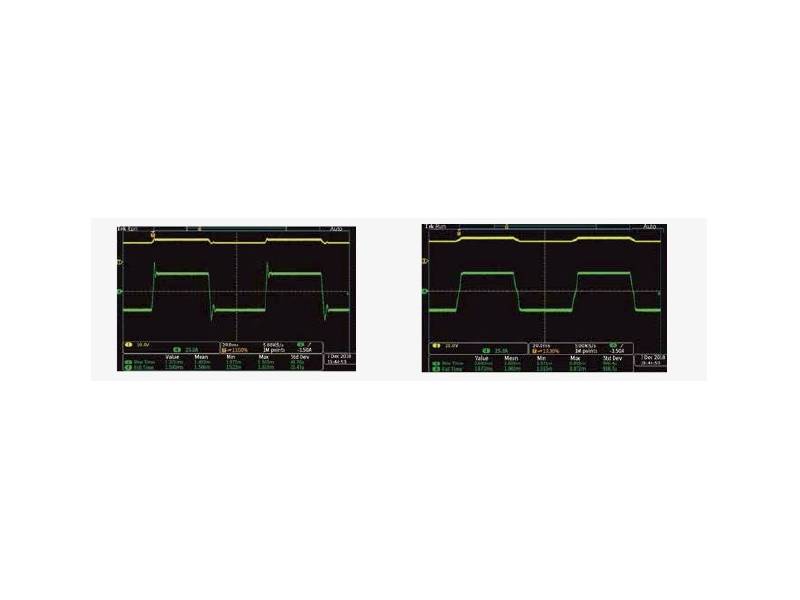

Tryb priorytetu CV z pętlą sterującą Tryb priorytetu CC z pętlą sterującą
Po ustawieniu trybu szybkiego napięcia Ładowanie i rozładowywanie; szybkie, bezprzerwowe
napięcie to jest wyprowadzane szybciej, przełączanie; skuteczne tłumienie nagłych wzrostów prądu
a prąd rozruchowy jest ilustrowany wyżej
niż zakres zmian prądu

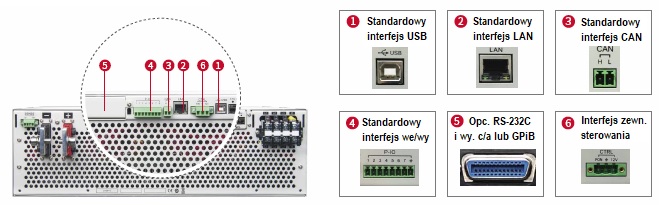

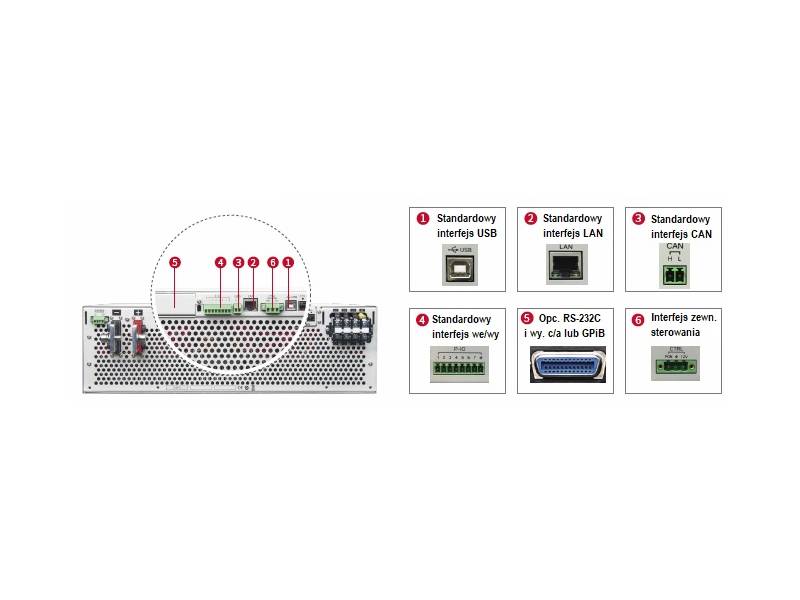

Szeroki wybór interfejsów
| Kategoria | Model | Dane techniczne | Opis |
| Akcesoria do jednego przyrządu |
IT-E168 | kable optyczne do komunikacji równoległej | komunikacja równoległa między pojedynczymi przyrządami |
| IT-E166 | GPiB | ||
| IT-E167 | RD-232 i wyjście przetwornika c/a | ||
| IT-E258/E/U*1 | przewód zasilania długości 5 m do modułu 3U | na obszarze EN US i CN i innych | |
| IT-E165A-250 | Moduł ochrony przed odwróceniem | aby uniknąć odwrotnego połączenia | |
| IT-E165A-400 | Moduł ochrony przed odwróceniem | aby uniknąć odwrotnego połączenia | |
| IT-E165A-500 | Moduł ochrony przed odwróceniem | aby uniknąć odwrotnego połączenia | |
| IT-E165B *2 | Moduł ochrony przed siłą anty-elektromotoryczną | aby uniknąć przepływu prądu w kierunku przeciwnym |
*1 Należy kontaktować się z firmą ITECH odnośnie szczegółów.
*2 Napięcie/prąd obiektu pomiarowego powinien mieścić się w zakresie znamionowym IT-E165B.
Akcesoria opcjonalne
| Akcesoria do obudów regałowych | ||
| Model | Dane techniczne | Opis |
| IT-E4029-15U | Obudowa regałowa IT15U | 907,6 x 800 x 550 [mm] |

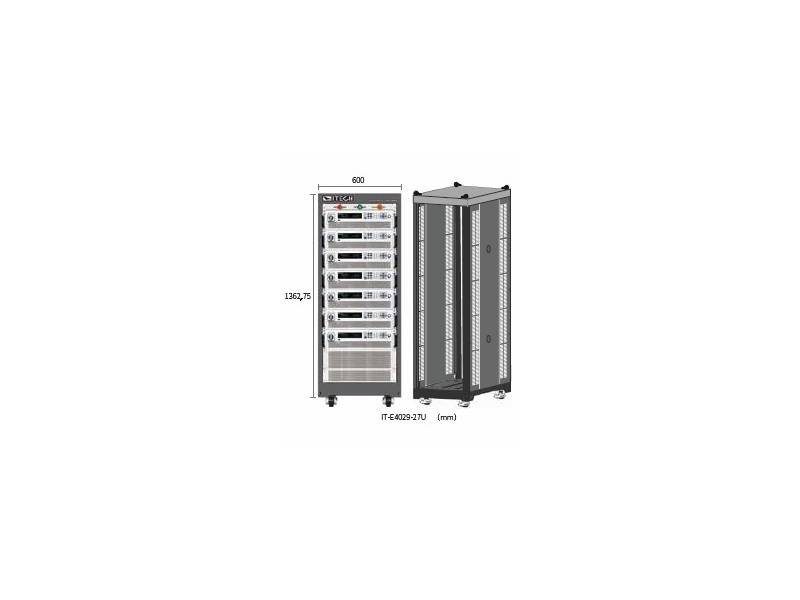

| IT-E4029-27U | Obudowa regałowa IT27U | 800 x 600 x 1362,75 [mm] |
| IT-E4029-37U | Obudowa regałowa IT37U | 550 x 800 x 1764, 35 ]mm] |
| IT-E4001 *1 | Sterowanie włączeniem/wyłączaniem zasilania | włączenie/wyłączenie zasilania, zatrzymanie awaryjne, wejście AC |
| IT-E169 | Kable optyczne do komunikacji równoległej | do komunikacji równoległej między obudowami regałowymi |
| IT-E258/E/U-15U *2 | przewód zasilania, 5 m, do modułu 15U | obszary EN, US i CN i inne |
| IT-E258/E/U-27U *2 | przewód zasilania, 5 m, do modułu 27U | obszary EN, US i CN i inne |
| IT-E258/E/U-37U *2 | przewód zasilania, 5 m, do modułu 37U | obszary EN, US i CN i inne |
| IT-E165A-250 *3 | Moduł ochrony przed odwróceniem 750 V/250 A | ochrona przed odwróceniem polaryzacji |
| IT-E165A-400 *3 | Moduł ochrony przed odwróceniem 750 V/400 A | ochrona przed odwróceniem polaryzacji |
| IT-E165A-500 *3 | Moduł ochrony przed odwróceniem 900 V/400 A | ochrona przed odwróceniem polaryzacji |
| IT-E165B *4 | Moduł ochrony przed siłą anty-elektromotoryczną | aby uniknąć przepływu prądu w kierunku przeciwnym |
*1 Dostępny tylko z przyrządem i obudową
*2 Należy kontaktować się z firmą ITECH odnośnie szczegółów.
*3 Napięcie/prąd obiektu pomiarowego powinien mieścić się w zakresie znamionowym IT-E165A.
*4 Napięcie/prąd obiektu pomiarowego powinien mieścić się w zakresie znamionowym IT-E165B.
Porównanie głównych danych technicznych zasilaczy serii IT6000D
| Model | Prąd | Moc | Model | Prąd | Moc | Model | Prąd | Moc | |||
| 80 V | IT6005D-80-150 | 150 A | 5 kW | 300 V | IT6006D-300-75 | 75 A | 6 kW | 500 V | IT6006D-500-40 | 40 A | 6 kW |
| IT6010D-80-300 | 300 A | 10 kW | IT6012D-300-150 | 150 A | 12 kW | IT6012D-500-80 | 80 A | 12 kW | |||
| IT6015D-80-450 | 450 A | 15 kW | IT6018D-300-225 | 225 A | 18 kW | IT6018D-500-120 | 120 A | 18 kW | |||
| IT6030D-80-900 | 900 A | 30 kW | IT6036D-300-450 | 450 A | 36 kW | IT6036D-500-240 | 240 A | 36 kW | |||
| IT6045D-80-1350 | 1350 A | 45 kW | IT6054D-300-675 | 675 A | 54 kW | IT6054D-500-360 | 360 A | 54 kW | |||
| IT6060D-80-1800 | 1800 A | 60 kW | IT6072D-300-900 | 900 A | 72 kW | IT6072D-500-480 | 480 A | 72 kW | |||
| IT6075D-80-2040 | 2040 A | 75 kW | IT6090D-300-1125 | 1125 A | 90 kW | IT6090D-500-600 | 600 A | 90 kW | |||
| IT6090D-80-2040 | 2040 A | 90 kW | IT6108D-300-1350 | 1350 A | 108 kW | IT6108D-500-720 | 720 A | 108 kW | |||
| IT6105D-80-2040 | 2040 A | 105 kW | IT6126D-300-1575 | 1575 A | 126 kW | IT6126D-500-840 | 840 A | 126 kW | |||
| IT6120D-80-2040 | 2040 A | 120 kW | IT6144D-300-1800 | 1800 A | 144 kW | IT6144D-500-960 | 960 A | 144 kW |
| Model | Prąd | Moc | Model | Prąd | Moc | Model | Prąd | Moc | |||
| 800 V | IT6006D-800-25 | 25 A | 6 kW | 1500 V | IT6018D-1500-40 | 40 A | 18 kW | 2250 V | IT6018D-2250-25 | 25 A | 18 kW |
| IT6012D-800-50 | 50 A | 12 kW | IT6036D-1500-80 | 80 A | 36 kW | IT6036D-2250-50 | 50 A | 36 kW | |||
| IT6018D-800-75 | 75 A | 18 kW | IT6054D-1500-120 | 120 A | 54 kW | IT6054D-2250-75 | 75 A | 54 kW | |||
| IT6036D-800-150 | 150 A | 36 kW | IT6072D-1500-160 | 160 A | 72 kW | IT6072D-2250-100 | 100 A | 72 kW | |||
| IT6054D-800-225 | 225 A | 54 kW | IT6090D-1500-200 | 200 A | 90 kW | IT6090D-2250-125 | 125 A | 90 kW | |||
| IT6072D-800-300 | 300 A | 72 kW | IT6108D-1500-240 | 240 A | 108 kW | IT6108D-2250-150 | 150 A | 108 kW | |||
| IT6090D-800-375 | 375 A | 90 kW | IT6126D-1500-280 | 280 A | 126 kW | IT6126D-2250-175 | 175 A | 126 kW | |||
| IT6108D-800-450 | 450 A | 108 kW | IT6144D-1500-320 | 320 A | 144 kW | IT6144D-2250-200 | 200 A | 144 kW | |||
| IT6126D-800-525 | 525 A | 126 kW | |||||||||
| IT6144D-800-600 | 600 A | 144 kW |
* Powyższe dane mogą się zmienić bez uprzedniego o tym powiadomienia.
Dane techniczne zasilacza IT6005D-80-150
| Parametr | IT-6005D-80-150 | |
| Wartość znamionowa (od 0 °C do 50 °C) |
Napięcie wyjściowe | od 0 do 80 V |
| Prąd wyjściowy | od 0 do 150 A | |
| Moc wyjściowa | od 0 do 5 kW | |
| Stabilizacja od zmian napięcia sieci ±(% sygnału wyjściowego + offset) |
Napięcie | ≤ 0,01% w.p. |
| Prąd | ≤ 0,05% w.p. | |
| Stabilizacja od zmian obciążenia ±(% sygnału wyjściowego + offset) |
Napięcie | ≤ 0,02% w.p. |
| Prąd | ≤ 0,05% w.p. | |
| Rozdzielczość ustawiania wstępnego | Napięcie | 0,001 V |
| Prąd | 0,01 A | |
| Moc | 0,001 kW | |
| Rozdzielczość potwierdzenia odczytu | Napięcie | 0,001 V |
| Prąd | 0,01 A | |
| Moc | 0,001 kW | |
| Dokładność ustawiania wstępnego (w zakresie 12 miesięcy, 25 °C ± 5 °C) ±(% sygnału wyjściowego + offset) |
Napięcie | ≤ 0,02% + 0,02% w.p. |
| Prąd | ≤ 0,1% + 0,1% w.p. | |
| Moc | ≤ 0,5% + 0,5% w.p. | |
| Dokładność potwierdzenia odczytu (w zakresie 12 miesięcy 25 °C ± 5 °C) ±(% offsetu wyjściowego dodatniego) |
Napięcie | ≤ 0,02% + 0,02% w.p. |
| Prąd | ≤ 0,1% + 0,1% w.p. | |
| Moc | ≤ 0,5% + 0,5% w.p. | |
| Tętnienia (20 Hz – 20 MHz) | Napięcie | ≤ 120 mV (maks: ≤ 300 mV p-p) |
| Prąd | ≤ 0,1% w.p. (wartość skuteczna) | |
| Współczynnik temperaturowy ustawiania wstępnego ±(% sygnału wyjściowego + offset) | Napięcie | ≤ 50 ppm/°C |
| Prąd | ≤ 200 ppm/°C | |
| Współczynnik temperaturowy potwierdzania odczytu ±(% sygnału wyjściowego + offset) |
Napięcie | ≤ 50 ppm/°C |
| Prąd | ≤ 200 ppm/°C | |
| Czas narastania (bez obciążenia) | Napięcie | ≤ 15 ms |
| Czas narastania (przy pełnym obciążeniu) | Napięcie | ≤ 30 ms |
| Czas opadania (bez obciążenia) | Napięcie | ≤ 1 s |
| Czas opadania (przy pełnym obciążeniu) | Napięcie | ≤ 100 ms |
| Czas odpowiedzi na zakłócenie | Napięcie | ≤ 2 ms |
| Wejście AC (typ układu sieci: trzy przewody fazowe plus przewód ochronny) *1 |
Napięcie | od 198 V do 264 V (pogorszenie mocy 50%) od 342 do 528 V |
| Maksymalny prąd wejściowy | L1, L2/17 A; L3/0 A | |
| Maksymalna, wejściowa moc pozorna | 5,6 kVA | |
| Częstotliwość | od 47 Hz do 63 Hz | |
| Stabilność ustawień wstępnych – 30 min ±(% sygnału wyjściowego + offset) |
Napięcie | ≤ 0,02% + 0,02% w.p. |
| Prąd | ≤ 0,1% + 0,1% w.p. | |
| Stabilność ustawień wstępnych – 8 h ±(% sygnału wyjściowego + offset) |
Napięcie | ≤ 0,02% + 0,02% w.p. |
| Prąd | ≤ 0,1% + 0,1% w.p. | |
| Stabilność potwierdzania odczytu – 30 min ±(% sygnału wyjściowego + offset) | Napięcie | ≤ 0,02% + 0,02% w.p. |
| Prąd | ≤ 0,1% + 0,1% w.p. | |
| Stabilność potwierdzania odczytu – 8 h ±(% sygnału wyjściowego + offset) |
Napięcie | ≤ 0,02% + 0,02% w.p. |
| Prąd | ≤ 0,1% + 0,1% w.p. | |
| Sprawność | ok. 90% | |
| Spadek napięcia kompensacji między wyprowadzeniami SENSE-REMOTE | ≤ 5 V | |
| Czas odpowiedzi na rozkaz | 2 ms | |
| Współczynnik mocy | 0,99 | |
| Zakres temperatur otoczenia składowania | od -10 °C do 70 °C | |
| Funkcje ochrony | OVP, OCP, OPP, UVP, UCP, OTP, ochrona wejścia Vsense | |
| Interfejsy | Montowane standardowo: USB, CAN, LAN, VCP; opcjonalnie: GPiB, karta analogowa (zawiera RS-232), gniazdo optyczne | |
| Izolacja (między wyjściem a masą) | 500 V | |
| Zakres temperatur otoczenia pracy | od 0 °C do 50 °C | |
| Wymiary [mm] | 483 (długość) x 801,61 (szerokość) x 151,3 (wysokość) | |
| Masa (netto) | 20 kg | |
*1 Uwaga:
W modelach bez modułu zatrzymania awaryjnego (tj. bez stycznika AC) są potrzebne w celu indywidualnego
przystosowania inne zakresy wejściowe AC. Modele bez modułu zatrzymania awaryjnego i montowane w obudowie,
z zakresem napięcia wejściowego AC od 198 V do 264 V powinny być przystosowywane indywidualnie z pogorszeniem
o 50%. Modele z modułem zatrzymania awaryjnego (włącznie ze stycznikiem AC) obsługują wyłącznie standardowo
zakres napięć wejściowych od 380 V ± 10% AC. Do ich indywidualnego przystosowania jest potrzebny zakres napięć
480 V ± 10% AC.
