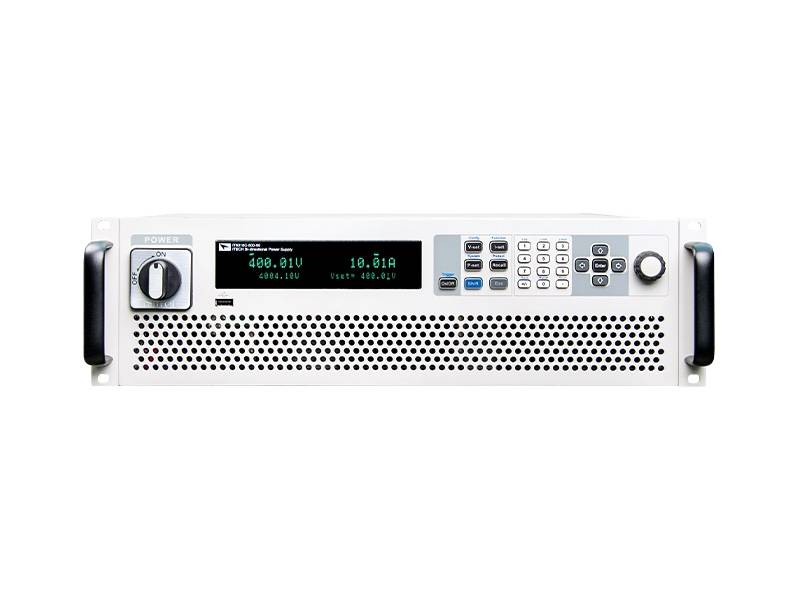

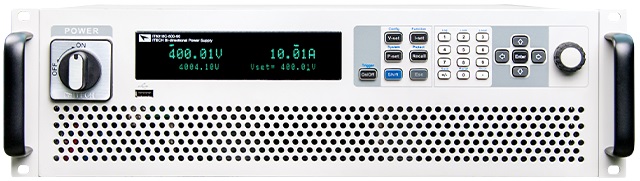

Własności zasilacza IT6005C-80-150
• Napięcie wyjściowe stałe regulowane do 80 V, prąd wyjściowy stały regulowany od -150 A do +150 A, przy mocy wyjściowej od -5 kW do +5 kW
• IT6005-80-150 używa technologii półprzewodnikowej SiC trzeciej generacji, łączy w jednym urządzeniu funkcje źródła i ujścia.
• Duża gęstość mocy (do 18 kW) upakowana w niewielkiej przestrzeni regału 3U, z możliwością powiększenia do 2 MW przez łączenie równoległe
• Dwukierunkowa transmisja energii, bezprzerwowe przełączanie między źródłem a ujściem
• Wysoka skuteczności regeneracji energii, do 95%
• Wbudowane standardowo interfejsy USB, CAN, LAN, cyfrowego wejścia/wyjścia oraz interfejsy opcjonalne przetwornika c/a i RS232
• Pełna ochrona, obsługa trybów chroniących przed przekroczeniem dopuszczalnego napięcia, prądu mocy i temperatury (OVP, ±OCP, ±OPP, OTP), zabezpieczenie przed spadkiem napięcia spowodowanym przez zakłócenie oraz ochrona anty-islanding
• Obsługa trybu priorytetu z ustawianiem parametrów pętli sprzężenia zwrotnego, możliwość ustawiania różnej prędkości pętli
• Częściowa, wstępna zgodność z motoryzacyjnymi normami pomiarowymi LV123, LV148, DIN40839, ISO-16750-2, SAEJ1113-11, LV124 i ISO21848
• Możliwość używania jako urządzenia poddającego akumulator testom cyklicznym i obsługi trybów ładowania i rozładowania różnych akumulatorów takich, jak CC (stały prąd), CV (stałe napięcie) i CP (stała moc)
• Wbudowany generator funkcyjny wytwarzający przebiegi arbitralne
• Możliwość użycia jako symulatora fotowoltaicznego symulującego krzywe fotowoltaiczne (za pomocą opcjonalnego oprogramowania SAS1000)
• Symulator fotowoltaiczny (z SAS1000) – symulacja krzywych I-U paneli słonecznych
• Obsługa różnych trybów pracy, możliwość regulacji czasów narastania i opadania
• Pamięć danych i najkrótszy czas odstępu próbkowania równy 10 µs
• Możliwość stosowania jako symulatora akumulatora (z opcjonalnym oprogramowaniem BSS2000)
• Skuteczna i dynamiczna funkcja symulowania profilu jazdy, maksymalnie 10 milionów punktów
Aplikacje (dziedziny i urządzenia)
Energia odnawialna: ładowarka solarna, mikrofalownik, pakiet akumulatorów, falownik fotowoltaiczny
Motoryzacja: silniki samochodowe, ładowarka samochodowa, urządzenia elektroniki samochodowej, dwukierunkowa przetwornica DC/DC
Testowanie z dużą szybkością: telekomunikacja, podzespoły półprzewodnikowe mocy, podzespoły LED, lotnictwo
Testowanie z dużą mocą: urządzenia zasilania bezprzerwowego (UPS-y), silniki elektryczne/prądnice, elektryczne pokrywanie i zgrzewanie, systemy ATE (automatyczny sprzęt testujący)

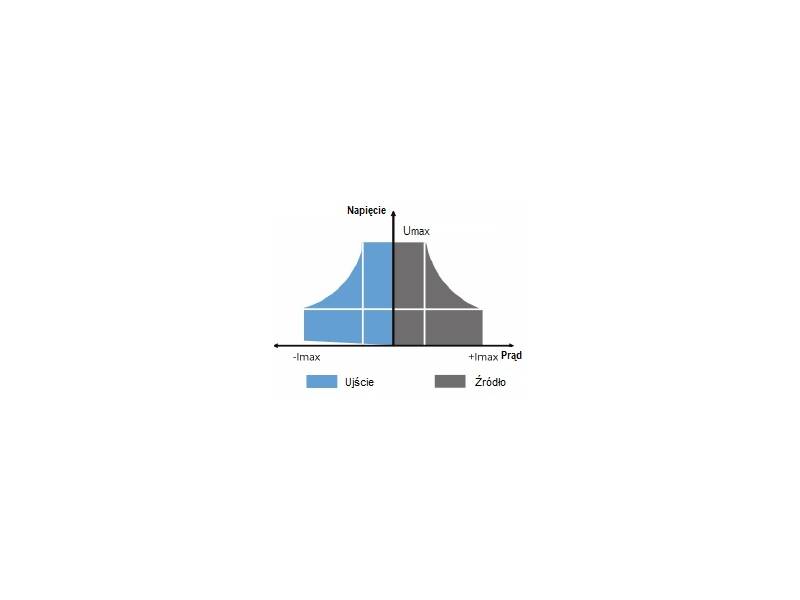

Dwukierunkowy przepływ energii
Zasilacze serii IT6000C łączą w jednej obudowie funkcje źródła i ujścia. W przeciwieństwie do tradycyjnych zasilaczy i obciążeń elektronicznych, w których występują krótkotrwałe przejścia i niespójności w punkcie przełączania prądu dodatniego i ujemnego, zasilacze IT6000C są standardowymi, dwukierunkowymi zasilaczami umożliwiającymi bardzo szybkie, ciągłe, bezprzerwowe przełączanie w trybach źródła i ujścia, bez krótkotrwałych wzrostów napięcia lub prądu. Stąd też zasilacze te mogą być stosowane szeroko w testach urządzeń magazynujących energię takich, jak akumulatory, sprzęt konfekcjonujący cele oraz w testowaniu płyt z układami zabezpieczającymi akumulatory.
Zasilacze regenerujące energię i przyjazne ekologiczne
Urządzenia zasilające serii IT6000C mają funkcję oddawania energii, stąd też mogą przekazywać do sieci energetycznej do 95% energii zamiast zużywać ją w postaci ciepła. Własność ta pozwala użytkownikowi obniżyć koszty zużycia energii, a także infrastruktury grzania, wentylacji i klimatyzacji (HVAC) oraz chłodzenia. Pomaga też zredukować emisję dwutlenku węgla, stąd ma pozytywny wpływ na środowisko.

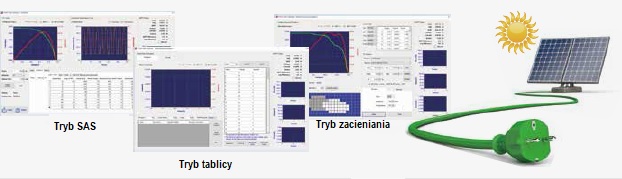

Aplikacje w dziedzinie symulacji energetycznych sieci solarnych

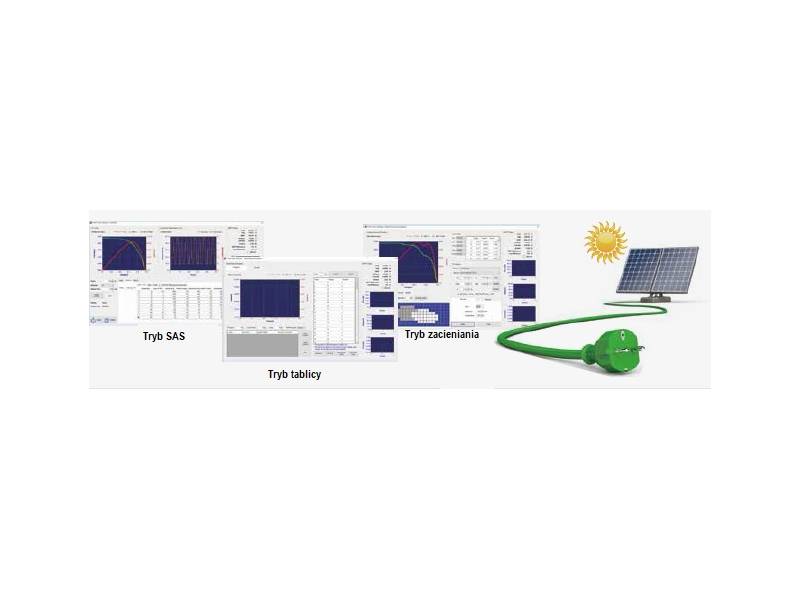

Po skonfigurowaniu zasilacza serii IT6000C z opcjonalnym oprogramowaniem SAS1000 firmy iTECH do symulacji energetycznych sieci solarnych użytkownicy tych urządzeń mogą z łatwością używać tego oprogramowania do pomiaru, wyświetlania i wyprowadzania statusu monitorowania MPP falownika fotowoltaicznego w trakcie symulacji prowadzonej w czasie rzeczywistym i rejestrować jej wyniki. Korzystając z wbudowanych procedur pomiarowych, mogą w prosty sposób symulować krzywe I-U, testować parametry statyczne i dynamiczne (MPPT) falowników i sporządzać raporty zgodnie z normami EN50530, Sandia, NB/T32004, CGC/GF004, CGC/GF035. Zasilacz do symulacji solarnej zapewnia też tryby „zacieniania” i „tablicy”, w ramach których użytkownik może wprowadzać sieć z maksymalnie 4096 punktami do edycji dowolnej krzywej I-U i osiągnąć dynamiczny efekt zacieniania panelu fotowoltaicznego. Użytkownik może też zapisać w pamięci przyrządu 100 krzywych I-U otrzymanych w różnych warunkach naświetlenia i temperatury, ustawić czas pracy i zadecydować o przeprowadzeniu w różnych warunkach klimatycznych długookresowego testu śledzenia maksymalnej mocy (MPPT) falownika fotowoltaicznego.

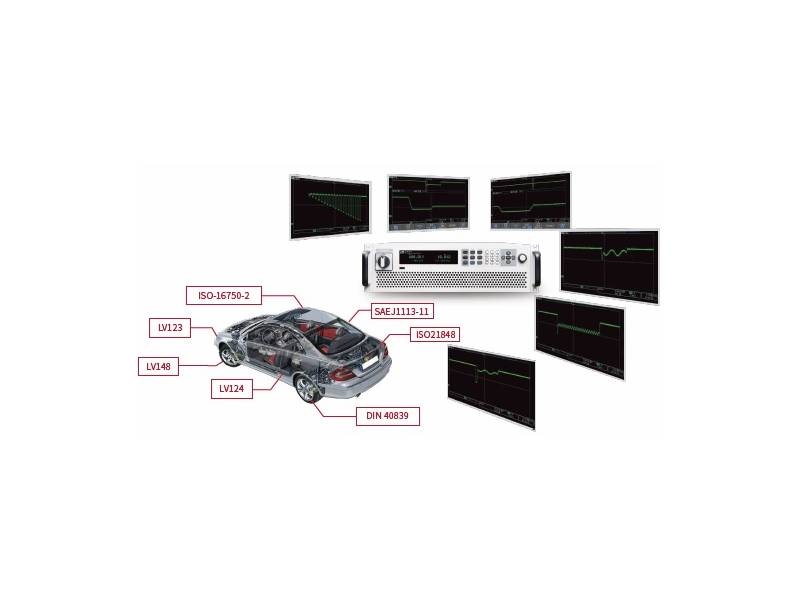

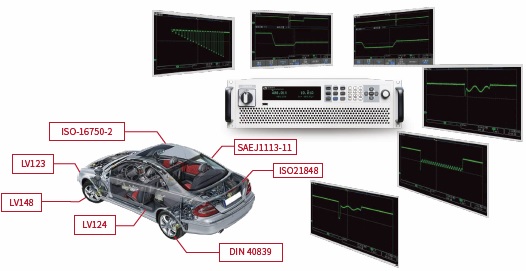

Wbudowane krzywe napięcia dla różnych norm motoryzacyjnych
W elektronice motoryzacyjnej spotyka się często zakłócenia zasilania powstające w trakcie rozruchu i pracy silnika. Aby testowany obiekt mógł zostać na bieżąco zbadany na tę okoliczność, tester musi w trakcie sprawdzania zasymulować warunki najgorszego przypadku zakłócenia zasilania. Przyrządy serii IT6000C mają wbudowane krzywe napięcia zgodne z odpowiednimi normami przemysłowymi LV123, LV148, DIN40389, ISO-16750-2, SAEJ1113-1, LV124 i ISO21848. W celu przeprowadzenia testu użytkownik może łatwo i bezpośrednio przywoływać różne przebiegi takie, jak na przykład przebieg spadku napięcia przy rozruchu silnika, różne testy elektroniki samochodowej, przebiegi impulsowe oraz inne związane ze sprawdzaniem funkcjonowania elektronicznych układów samochodowych. Dostępne napięcia testu to 12 V, 24 V i 48 V.
Tryby CC i CV sterowania pętlą sprzężenia zwrotnego
W przyrządy serii IT6000C wbudowano funkcję priorytetu CC i CV (stałego prądu i stałego napięcia), będącą realizacją koncepcji, która jest nowością w dziedzinie pomiarów przemysłowych. Funkcja ta może spełnić wymagania różnych aplikacji odnośnie dużej szybkości testu i braku nagłych wzrostów zasilania i zwiększyć tym wydajność i elastyczność testu. Użytkownik może wybrać priorytet CC lub CV, ustawić szybkość pracy układu pętli i zadecydować, czy stopień wyjściowy zasilacza ma działać przy napięciu lub prądzie o dużej szybkości, bez nagłych wzrostów. Ta unikatowa funkcja nadaje się specjalnie do testów układów scalonych dużej mocy, testów ładowania i rozładowywania akumulatorów oraz testów z symulacją zakłóceń/charakterystyk układów elektroniki samochodowej.

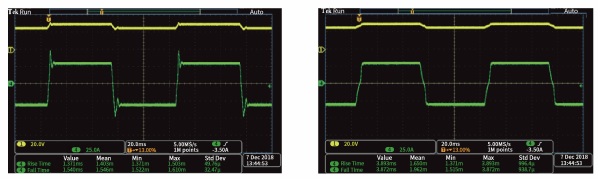

Tryb priorytetu CV pętli sterującej Tryb priorytetu CC pętli sterującej
Po ustawieniu trybu bardzo szybkiego Ładowanie i rozładowywanie akumulatora,
napięcia, napięcie jest wyprowadzane szybkie przełączanie bezprzerwowe,
szybciej i jest wyświetlone wraz z prądem skuteczne tłumienie nagłych wzrostów prądu
rozruchowym, którego zakres jest większy
niż zakres prądu.

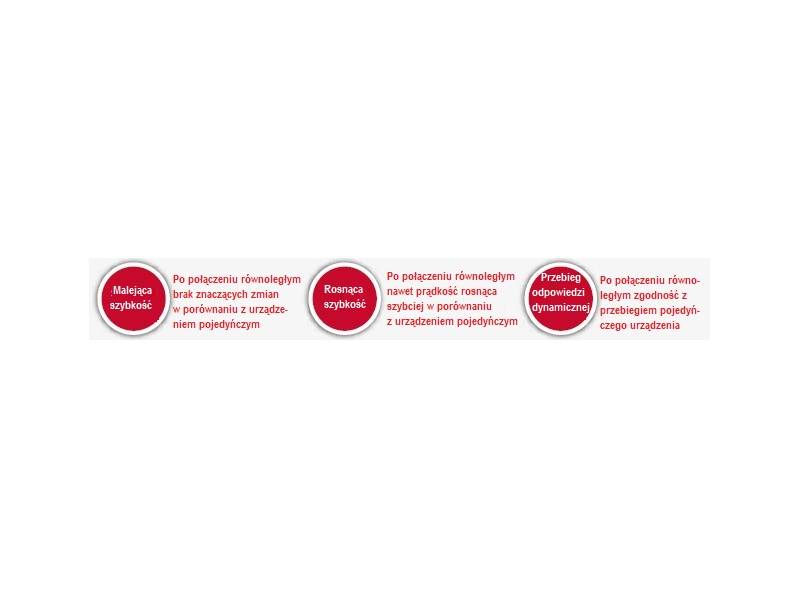

Połączenie równoległe
Zalety:
• Transmisja kablem światłowodowym między urządzeniami master i slave (głównym i podrzędnym) gwarantująca doskonałą jakość i brak zakłóceń.
• Po sporządzeniu połączenia równoległego parametry nie ulegają zmianie.
• Zaadoptowana technika światłowodowej izolacji optycznej skutecznie chroni zarówno zasilacz jak i testowany obiekt.
• Po sporządzeniu połączenia równoległego nie trzeba dokonywać kalibracji.

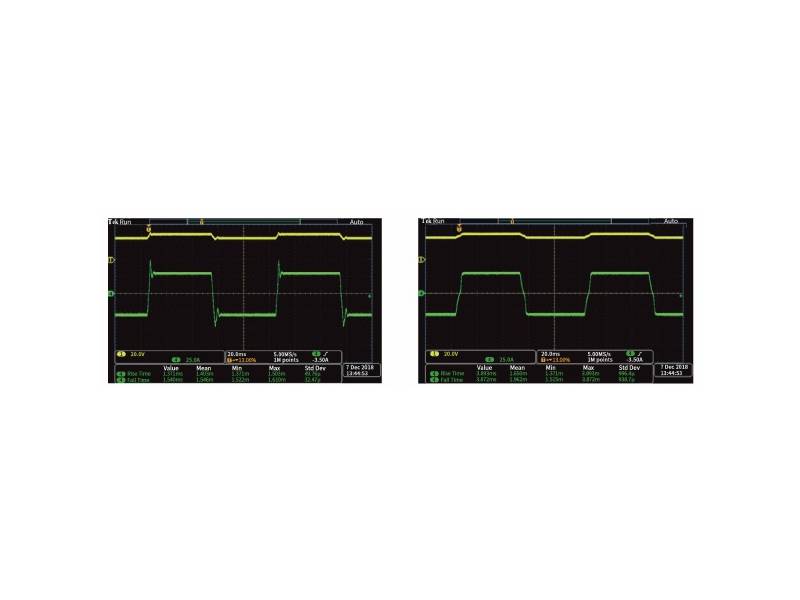

Zasilacz pracujący samodzielnie Zasilacze połączone równolegle
Praca samodzielna: IT6006C-500-40 Dwa IT6006C-500-40 połączone równolegle
500 V, 40 A, 6000 W Napięcie wejściowe: 1000 V, prąd wejściowy: 56 A
Napięcie wejściowe: 1000 V, prąd Prąd ujścia: 60 A
wejściowy: 28 A, prąd ujścia: 30 A

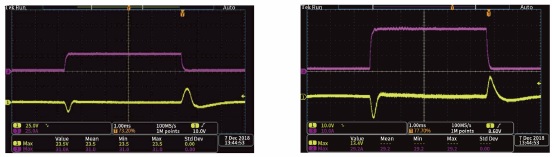

* Przebieg żółty: napięcie wejściowe, przebieg różowy: prąd wyjściowy

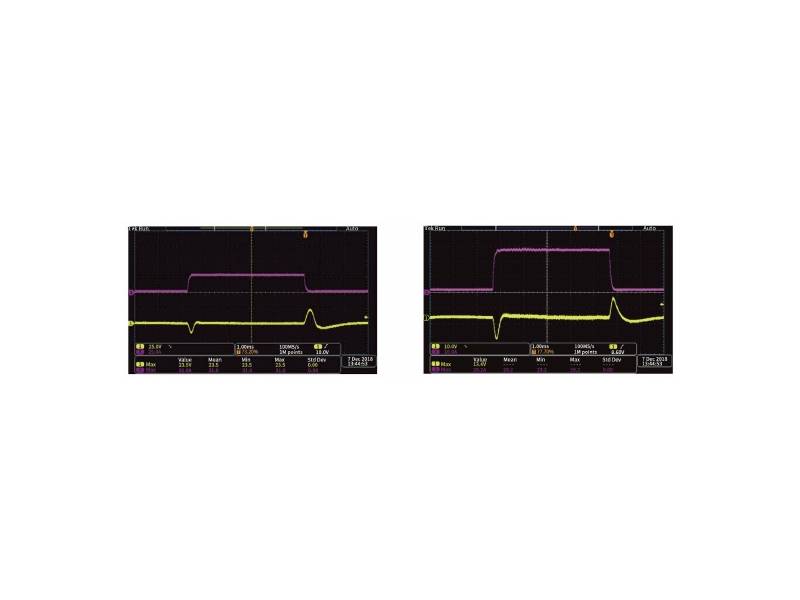

Z porównania powyższych przebiegów wynika:
Zasilacze IT6000C połączone równolegle mogą wyprowadzać przebieg o tej samej odpowiedzi dynamicznej jak zasilacz samodzielny
i nie ma opóźnienia odpowiedzi szybko synchronizowanej.

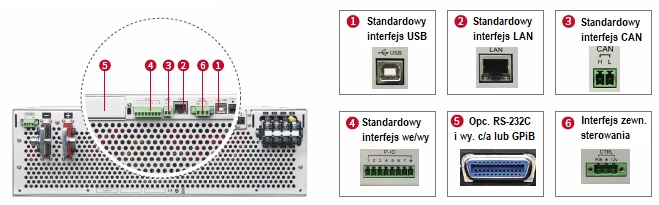

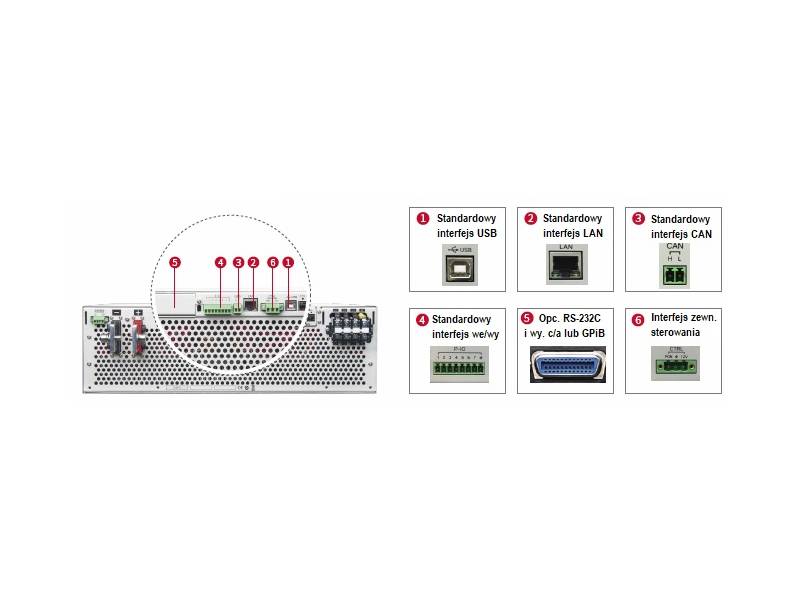

Wiele interfejsów
| Kategoria | Model | Dane techniczne | Opis |
| Akcesoria do jednego przyrządu |
IT-E168 | kable optyczne do komunikacji równoległej | komunikacja równoległa między pojedynczymi przyrządami |
| IT-E166 | GPiB | ||
| IT-E167 | RD-232 i wyjście przetwornika c/a | ||
| IT-E258/E/U*1 | przewód zasilania długości 5 m do modułu 3U | na obszarze EN US i CN | |
| IT-E165A-250 | Moduł ochrony przed odwróceniem | aby uniknąć odwrotnego połączenia | |
| IT-E165A-400 | Moduł ochrony przed odwróceniem | aby uniknąć odwrotnego połączenia | |
| IT-E165A-500 | Moduł ochrony przed odwróceniem | aby uniknąć odwrotnego połączenia | |
| IT-E165B *2 | Moduł ochrony przed siłą anty-elektromotoryczną | aby uniknąć przepływu prądu w kierunku przeciwnym |
*1 Należy kontaktować się z firmą ITECH odnośnie szczegółów.
*2 Napięcie/prąd obiektu pomiarowego powinien mieścić się w zakresie znamionowym IT-E165B.
Akcesoria opcjonalne
| Akcesoria do obudów regałowych | ||
| Model | Dane techniczne | Opis |

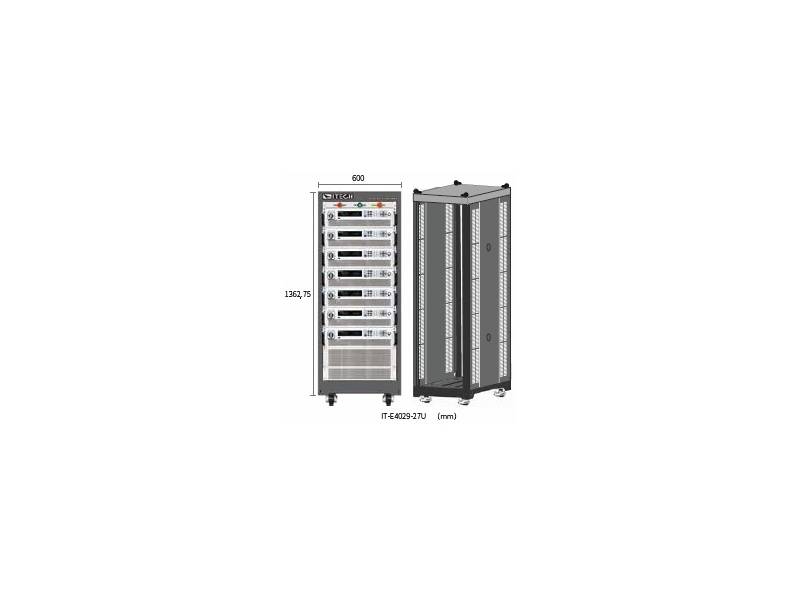

| IT-E4029 | Obudowa regałowa IT15U | 907,6 x 800 x 550 [mm] |
| IT-E4029-27U | Obudowa regałowa IT27U | 800 x 600 x 1362,75 [mm] |
| IT-E4029-37U | Obudowa regałowa IT37U | 550 x 800 x 1764, 35 ]mm] |
| IT-E4001 *1 | Sterowanie włączeniem/wyłączaniem zasilania | włączenie/wyłączenie zasilania, zatrzymanie awaryjne, wejście AC |
| IT-E169 | Kable optyczne do komunikacji równoległej | do komunikacji równoległej między obudowami regałowymi |
| IT-E258/E/U-15U *2 | przewód zasilania, 5 m, do modułu 15U | obszary EN, US i CN |
| IT-E258/E/U-27U *2 | przewód zasilania, 5 m, do modułu 27U | obszary EN, US i CN |
| IT-E258/E/U-37U *2 | przewód zasilania, 5 m, do modułu 37U | obszary EN, US i CN |
| IT-E165A-250 *3 | Moduł ochrony przed odwróceniem 750 V/250 A | ochrona przed odwróceniem polaryzacji |
| IT-E165A-400 *3 | Moduł ochrony przed odwróceniem 750 V/400 A | ochrona przed odwróceniem polaryzacji |
| IT-E165A-500 *3 | Moduł ochrony przed odwróceniem 900 V/400 A | ochrona przed odwróceniem polaryzacji |
| IT-E165B *4 | Moduł ochrony przed siłą anty-elektromotoryczną | aby uniknąć przepływu prądu w kierunku przeciwnym |
| Oprogramowanie | ||
| Model | Dane techniczne | Opis |
| BSS200 | Oprogramowanie do symulacji akumulatora | BSS2000/BSS200Pro/BSS2000M |
| FCS300 | Oprogramowania do symulacji celi paliwowej | Jeden kanał |
| SAS100 | Oprogramowanie do symulacji panelu słonecznego | SAS1000/SAS1000L/SAS1000M |
*1 Dostępne wyłącznie z przyrządem i obudową
*2 Należy kontaktować się z firmą ITECH odnośnie szczegółów
*3 Napięcie/prąd obiektu pomiarowego powinno mieścić się w znamionowym zakresie IT-E165A
*4 Napięcie/prąd obiektu pomiarowego powinno mieścić się w znamionowym zakresie IT-E165B
Porównanie głównych danych technicznych zasilaczy serii IT6000C
| Model | Prąd | Moc | Model | Prąd | Moc | Model | Prąd | Moc | |||
| 80 V | IT6005C-80-150 | 150 A | 5 kW | 300 V | IT6006C-300-75 | 75 A | 6 kW | 500 V | IT6006C-500-40 | 40 A | 6 kW |
| IT6010C-80-300 | 300 A | 10 kW | IT6012C-300-150 | 150 A | 12 kW | IT6012C-500-80 | 80 A | 12 kW | |||
| IT6015C-80-450 | 450 A | 15 kW | IT6018C-300-225 | 225 A | 18 kW | IT6018C-500-120 | 120 A | 18 kW | |||
| IT6030C-80-900 | 900 A | 30 kW | IT6036C-300-450 | 450 A | 36 kW | IT6036C-500-240 | 240 A | 36 kW | |||
| IT6045C-80-1350 | 1350 A | 45 kW | IT6054C-300-675 | 675 A | 54 kW | IT6054C-500-360 | 360 A | 54 kW | |||
| IT6060C-80-1800 | 1800 A | 60 kW | IT6072C-300-900 | 900 A | 72 kW | IT6072C-500-480 | 480 A | 72 kW | |||
| IT6075C-80-2040 | 2040 A | 75 kW | IT6090C-300-1125 | 1125 A | 90 kW | IT6090C-500-600 | 600 A | 90 kW | |||
| IT6090C-80-2040 | 2040 A | 90 kW | IT6108C-300-1350 | 1350 A | 108 kW | IT6108C-500-720 | 720 A | 108 kW | |||
| IT6105C-80-2040 | 2040 A | 105 kW | IT6126C-300-1575 | 1575 A | 126 kW | IT6126C-500-840 | 840 A | 126 kW | |||
| IT6120C-80-2040 | 2040 A | 120 kW | IT6144C-300-1800 | 1800 A | 144 kW | IT6144C-500-960 | 960 A | 144 kW |
| Model | Prąd | Moc | Model | Prąd | Moc | Model | Prąd | Moc | |||
| 800 V | IT6006C-800-25 | 25 A | 6 kW | 1500 V | IT6018C-1500-40 | 40 A | 18 kW | 2250 V | IT6018C-2250-25 | 25 A | 18 kW |
| IT6012C-800-50 | 50 A | 12 kW | IT6036C-1500-80 | 80 A | 36 kW | IT6036C-2250-50 | 50 A | 36 kW | |||
| IT6018C-800-75 | 75 A | 18 kW | IT6054C-1500-120 | 120 A | 54 kW | IT6054C-2250-75 | 75 A | 54 kW | |||
| IT6036C-800-150 | 150 A | 36 kW | IT6072C-1500-160 | 160 A | 72 kW | IT6072C-2250-100 | 100 A | 72 kW | |||
| IT6054C-800-225 | 225 A | 54 kW | IT6090C-1500-200 | 200 A | 90 kW | IT6090C-2250-125 | 125 A | 90 kW | |||
| IT6072C-800-300 | 300 A | 72 kW | IT6108C-1500-240 | 240 A | 108 kW | IT6108C-2250-150 | 150 A | 108 kW | |||
| IT6090C-800-375 | 375 A | 90 kW | IT6126C-1500-280 | 280 A | 126 kW | IT6126C-2250-175 | 175 A | 126 kW | |||
| IT6108C-800-450 | 450 A | 108 kW | IT6144C-1500-320 | 320 A | 144 kW | IT6144C-2250-200 | 200 A | 144 kW | |||
| IT6126C-800-525 | 525 A | 126 kW | |||||||||
| IT6144C-800-600 | 600 A | 144 kW |
* Powyższe dane mogą się zmienić bez uprzedniego o tym powiadomienia.
Dane techniczne zasilacza IT6005C-80-150
| Parametr | IT-6005C-80-150 | |
| Wartość znamionowa (od 0 °C do 50 °C) |
Napięcie wyjściowe | od 0 do 80 V |
| Prąd wyjściowy | od -150 A do +150 A | |
| Moc wyjściowa | od -5 do +5 kW | |
| Rezystancja wyjściowa | od 0 do 0,533 Ω | |
| Stabilizacja od zmian napięcia sieci±(% sygnału wyjściowego + offset) | Napięcie | ≤ 0,01% w.p. |
| Prąd | ≤ 0,05% w.p. | |
| Stabilizacja od zmian obciążenia±(% sygnału wyjściowego + offset) | Napięcie | ≤ 0,02% w.p. |
| Prąd | ≤ 0,05% w.p. | |
| Rozdzielczość ustawiania wstępnego | Napięcie | 0,001 V |
| Prąd | 0,01 A | |
| Moc | 0,001 kW | |
| Rezystancja | 0,001 Ω | |
| Rozdzielczość potwierdzenia odczytu | Napięcie | 0,001 V |
| Prąd | 0,01 A | |
| Moc | 0,001 kW | |
| Rezystancja | 0,001 Ω | |
| Dokładność ustawiania wstępnego (w zakresie 12 miesięcy, 25 °C ± 5 °C) ±(% sygnału wyjściowego + offset) |
Napięcie | ≤ 0,02% + 0,02% w.p. |
| Prąd | ≤ 0,1% + 0,1% w.p. | |
| Moc | ≤ 0,5% + 0,5% w.p. | |
| Rezystancja | ≤ 1% + 1% w.p. | |
| Dokładność potwierdzenia odczytu (w zakresie 12 miesięcy 25 °C ± 5 °C) ±(% offsetu wyjściowego dodatniego) |
Napięcie | ≤ 0,02% + 0,02% w.p. |
| Prąd | ≤ 0,1% + 0,1% w.p. | |
| Moc | ≤ 0,5% + 0,5% w.p. | |
| Rezystancja | ≤ 1% + 1% w.p. | |
| Tętnienia (20 Hz – 20 MHz) | Napięcie | ≤ 120 mV (maks: ≤ 300 mV p-p) |
| Prąd | ≤ 0,1% w.p. (wartość skuteczna) | |
| Współczynnik temperaturowy ustawiania wstępnego ±(% sygnału wyjściowego + offset) | Napięcie | ≤ 50 ppm/°C |
| Prąd | ≤ 200 ppm/°C | |
| Współczynnik temperaturowy potwierdzania odczytu ±(% sygnału wyjściowego + offset) |
Napięcie | ≤ 50 ppm/°C |
| Prąd | ≤ 200 ppm/°C | |
| Czas narastania (bez obciążenia) | Napięcie | ≤ 15 ms |
| Czas narastania (przy pełnym obciążeniu) | Napięcie | ≤ 30 ms |
| Czas opadania (bez obciążenia) | Napięcie | ≤ 30 ms |
| Czas opadania (przy pełnym obciążeniu) | Napięcie | ≤ 15 ms |
| Czas odpowiedzi na zakłócenie | Napięcie | ≤ 2 ms |
| Wejście AC (typ układu sieci: trójfazowy plus przewód ochronny) |
Napięcie | od 198 V do 264 V (pogorszenie mocy 50%) od 342 do 528 V *1 |
| Maksymalny prąd wejściowy | L1, L2/17 A; L3/0 A | |
| Maksymalna, wejściowa moc pozorna | 5,7 kVA | |
| Częstotliwość | od 47 Hz do 63 Hz | |
| Stabilność ustawień wstępnych – 30 min ±(% sygnału wyjściowego + offset) |
Napięcie | ≤ 0,02% + 0,02% w.p. |
| Prąd | ≤ 0,1% + 0,1% w.p. | |
| Stabilność ustawień wstępnych – 8 h ±(% sygnału wyjściowego + offset) |
Napięcie | ≤ 0,02% + 0,02% w.p. |
| Prąd | ≤ 0,1% + 0,1% w.p. | |
| Stabilność potwierdzania odczytu – 30 min ±(% sygnału wyjściowego + offset) | Napięcie | ≤ 0,02% + 0,02% w.p. |
| Prąd | ≤ 0,1% + 0,1% w.p. | |
| Stabilność potwierdzania odczytu – 8 h ±(% sygnału wyjściowego + offset) |
Napięcie | ≤ 0,02% + 0,02% w.p. |
| Prąd | ≤ 0,1% + 0,1% w.p. | |
| Sprawność | ok. 90% | |
| Spadek napięcia kompensacji między wyprowadzeniami SENSE-REMOTE | ≤ 5 V | |
| Czas odpowiedzi na rozkaz | 2 ms | |
| Współczynnik mocy | 0,99 | |
| Zakres temperatur otoczenia składowania | od -10 °C do 70 °C | |
| Funkcje ochrony | OVP, OCP, OPP, UVP, UCP, OTP, ochrona wejścia Vsense | |
| Interfejsy | Montowane standardowo: USB, CAN, LAN, VCP; opcjonalnie: GPiB, karta analogowa (zawiera RS-232), gniazdo optyczne | |
| Izolacja (między wyjściem a masą) | 500 V | |
| Zakres temperatur otoczenia pracy | od 0 °C do 50 °C | |
| Wymiary [mm] | 483 (długość) x 801,61 (szerokość) x 151,3 (wysokość) | |
| Masa (netto) | 20 kg | |
* Uwaga:
1. W modelach bez modułu zatrzymania awaryjnego (tj. bez stycznika AC) są potrzebne w celu indywidualnego
przystosowania inne zakresy wejściowe AC. Modele bez modułu zatrzymania awaryjnego i montowane w obudowie,
z zakresem napięcia wejściowego AC od 198 V do 264 V powinny być przystosowywane indywidualnie z pogorszeniem
o 50%. Modele z modułem zatrzymania awaryjnego (włącznie ze stycznikiem AC) obsługują wyłącznie standardowo
zakres napięć wejściowych od 380 V ± 10% AC. Do ich indywidualnego przystosowania jest potrzebny zakres napięć
480 V ± 10% AC.
