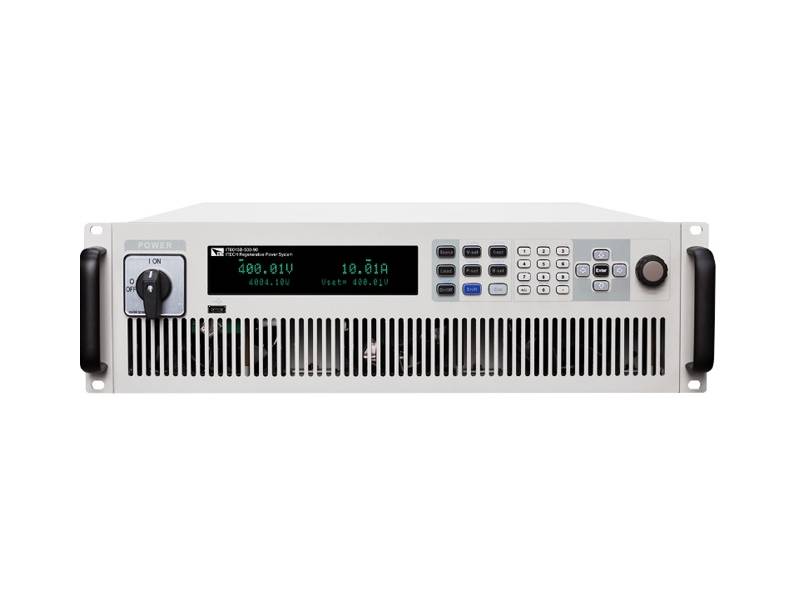

Własności systemu zasilającego IT6006B-300-75
• Zintegrowane w jednym dwa urządzenia, dwukierunkowy zasilacz DC i obciążenie elektroniczne używające technologii półprzewodnikowej SiC trzeciej generacji
• W trybie źródła: napięcie wyjściowe stałe regulowane do 300 V, prąd wyjściowy stały regulowany od -75 A do +475 A, przy mocy wyjściowej od -6 kW do +6 kW
• W trybie obciążenia: maksymalne napięcie wejściowe stałe 300 V, maksymalny prąd wejściowy stały 75 A i maksymalna moc wejściowa 6 kW
• Jeden przycisk na płycie przedniej służący do przełączania między źródłem a ujściem (obciążeniem)
• Duża gęstość mocy (do 18 kW) upakowana w niewielkiej przestrzeni regału 3U, z możliwością powiększenia do 2 MW przez łączenie równoległe
• Dwukierunkowa transmisja energii, bezprzerwowe przełączanie w dwóch ćwiartkach charakterystyki I-U
• Obsługa trybów CC (stały prąd) i CV (stałe napięcie) z ustawianiem szybkości pętli sprzężenia zwrotnego i priorytetu
• Częściowa, wstępna zgodność z motoryzacyjnymi normami pomiarowymi LV123, LV148, DIN40839, ISO-16750-2, SAEJ1113-11, LV124 i ISO21848
• Wysoce efektywna regeneracja energii
• Test cykliczny akumulatora – obsługa trybów CC (stały prąd), CV (stałe napięcie) i CP (stała moc)
• Wbudowany generator funkcyjny obsługujący wytwarzanie przebiegów arbitralnych
• Symulator fotowoltaiczny (z SAS1000) – symulacja krzywych I-U paneli słonecznych
• Kompleksowa ochrona, obsługa trybów chroniących przed przekroczeniem dopuszczalnego napięcia, prądu mocy i temperatury OVP, ±OCP, ±OPP, OTP, zabezpieczenie przed spadkiem napięcia spowodowanym przez zakłócenie oraz ochrona anty-islanding
• Wbudowane standardowo interfejsy USB, CAN, LAN, cyfrowego wejścia/wyjścia oraz interfejsy opcjonalne przetwornika c/a oraz RS232
• Pamięć danych z najkrótszym odstępem czasowym próbkowania równym 10 µs
• Symulator akumulatora (z BSS2000) – symulowanie charakterystyk różnych akumulatorów
• Skuteczna i dynamiczna funkcja symulowania profilu jazdy, maksymalnie 10 milionów punktów
Zastosowania (dziedziny i urządzenia):
Energia odnawialna: ładowarka solarna, mikro-falownik, pakiet akumulatorów, falownik fotowoltaiczny
Motoryzacja: silniki samochodowe, ładowarka samochodowa, elektronika samochodowa, dwukierunkowa przetwornica DC/DC
Bardzo szybkie testowanie: telekomunikacja, podzespoły półprzewodnikowe mocy, produkty LED, lotnictwo cywilne
Testowanie wysokiej mocy: urządzenia zasilania bezprzerwowego (UPS), elektryczny silnik/prądnica, produkty AGD, zgrzewanie/pokrywanie elektryczne, systemy ATE (automatycznego sprzętu pomiarowego)

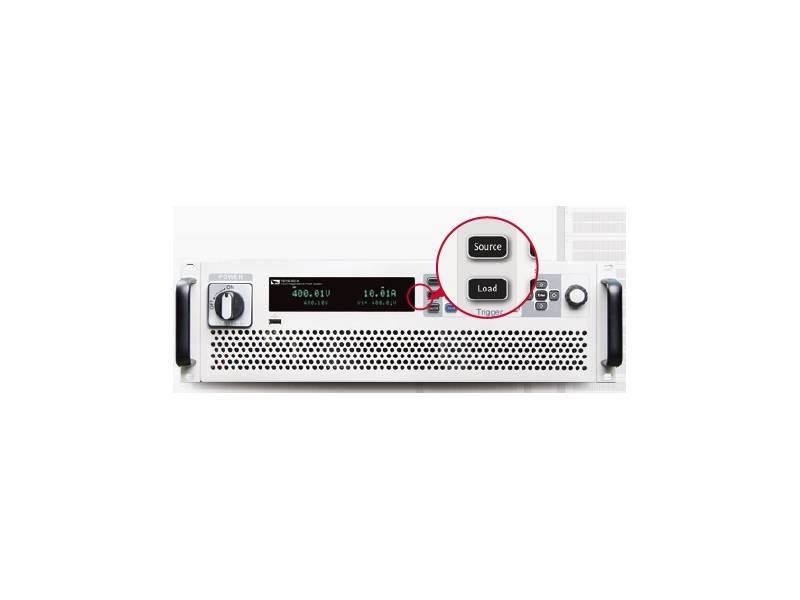

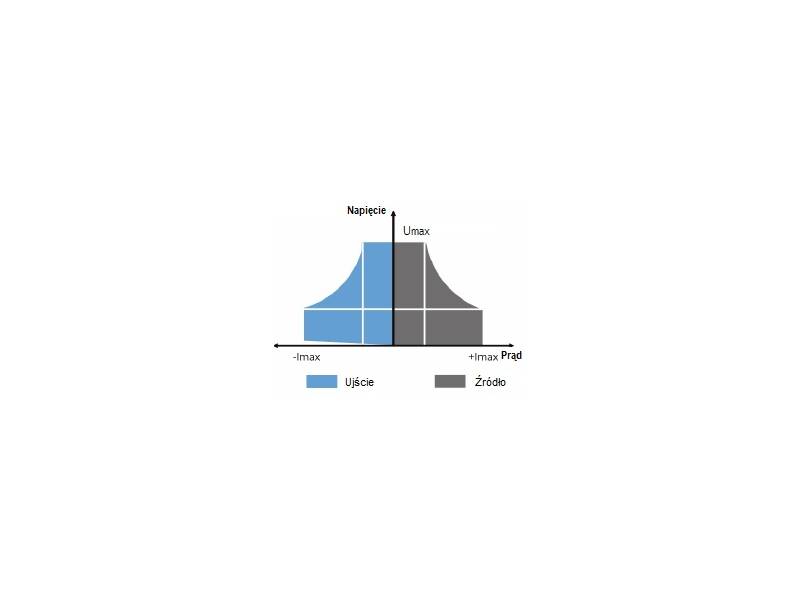

Jeden przycisk przełącza między źródłem a obciążeniem
W urządzeniach serii IT6000B zastosowano innowacyjne rozwiązanie polegające na zintegrowaniu dwóch urządzeń w jednym: dwukierunkowego zasilacza i regeneracyjnego obciążenia elektronicznego. Na płycie przedniej urządzenia znajduje się przycisk ułatwiający obsługę pracy urządzenia w dwóch ćwiartkach charakterystyki I-U, jako dwukierunkowego programowanego zasilacza CD lub obciążenia elektronicznego CD z funkcją regeneracji energii. Takie rozwiązanie pozwoliło na zmniejszenie przestrzeni, kosztów i wysiłku, wydatków niezbędnych przy obsłudze obiektu pomiarowego za pomocą dwóch niezależnych urządzeń.
Dwukierunkowy przepływ energii, bezprzerwowe przełączanie
Przyrządy serii IT6000B łączą funkcję dwukierunkowego zasilania i obciążenia regeneracyjnego w jednym. Nie występuje w nich niekorzystna właściwość spotykana w tradycyjnych zasilaczach i obciążeniach elektronicznych w trakcie pracy, których występują krótkotrwałe przejścia i nieciągłości w trakcie przełączania prądu dodatniego i ujemnego. IT6000B mogą przełączać się bezprzerwowo między trybem źródła i trybem ujścia, szybko i w sposób ciągły, skutecznie eliminując krótkotrwałe wzrosty napięcia lub prądu. Można je stosować, testując akumulatory, sprzęt formujący cele w pakiety, płyty z układami zabezpieczającymi akumulator i inne.
Urządzenie regenerujące zasilanie i przyjazne ekologicznie
Korzystając z funkcji regeneracji zasilania, IT6000B może wysyłać z powrotem do sieci elektroenergetycznej 95% pobranej energii zamiast wydzielać ją w postaci ciepła. Pozwala obniżyć w ten sposób nie tylko koszty elektryczności, ogrzewania, wentylacji i klimatyzacji (HVAC) oraz infrastruktury chłodzenia, lecz również zredukować emisję dwutlenku węgla, a zatem chronić środowisko.

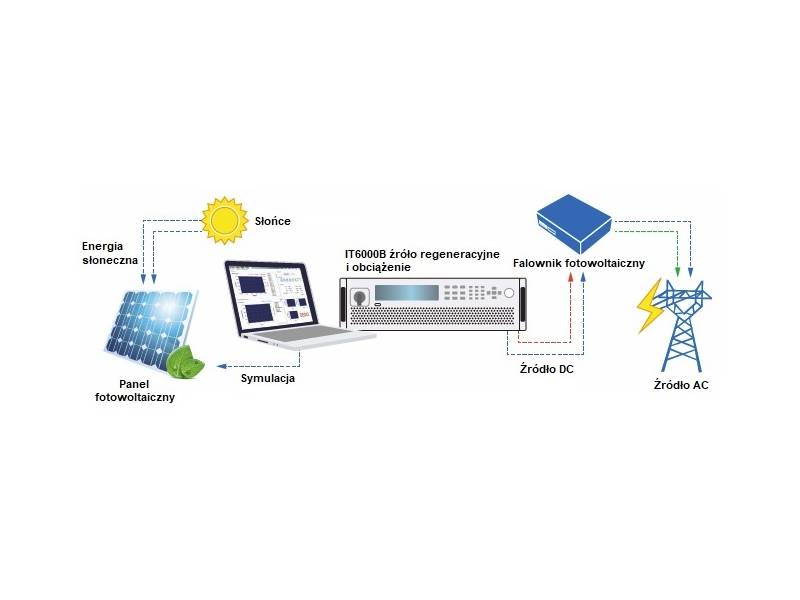

Zastosowanie do symulacji solarnej sieci energetycznej
Użytkownicy SAS1000, opcjonalnego oprogramowania na IT6000B do symulacji solarnej sieci energetycznej mogą z łatwością mierzyć, wyświetlać wyprowadzać moc maksymalną, w tym też status monitorowania falownika fotowoltaicznego w czasie rzeczywistym, a ponadto rejestrować otrzymywane dane. Korzystając z wbudowanych procedur pomiarowych, mogą w prosty sposób symulować krzywe I-U, testować parametry statyczne i dynamiczne (MPPT) falowników i sporządzać raporty zgodnie z normami EN50530, Sandia, NB/T32004, CGC/GF004, CGC/GF035. Zasilacz do symulacji solarnej zapewnia też tryb „cienia i tablicy”, w którym użytkownik może wprowadzić tablicę z maksymalnie 4096 punktami do edycji dowolnej krzywej I-U i osiągnąć dynamiczny efekt zacieniania panelu fotowoltaicznego. Użytkownik może też zapisać w pamięci przyrządu 100 krzywych I-U otrzymanych w różnych warunkach naświetlenia i temperatury, ustawić czas pracy i zadecydować o przeprowadzeniu długookresowego testu MPPT falownika fotowoltaicznego w różnych warunkach klimatycznych.

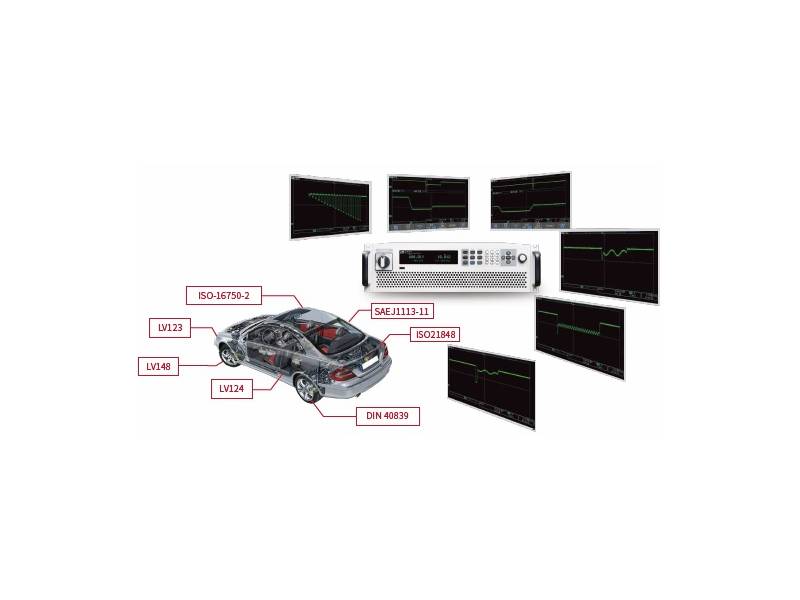

Wbudowane krzywe napięcia dla różnych norm motoryzacyjnych
W elektronice motoryzacyjnej spotyka się często z zakłóceniami zasilania powstającymi w trakcie rozruchu i pracy silnika. Aby testowany obiekt mógł zostać zbadany na tę okoliczność, tester musi w trakcie sprawdzenia zasymulować warunki najgorszego przypadku zakłócenia zasilania. Przyrządy serii IT6000B mają wbudowane krzywe napięcia zgodne z odpowiednimi normami przemysłowymi LV123, LV148, DIN40389, ISO-16750-2, SAEJ1113-1, LV124 i ISO21848. W celu przeprowadzenia testu użytkownik może łatwo i bezpośrednio przywoływać różne przebiegi takie, jak na przykład przebieg spadku napięcia w trakcie rozruchu silnika, przebieg impulsowy oraz inne przebiegi związane z elektronicznymi układami samochodowymi. Dostępne napięcia testu to 12 V, 24 V i 48 V.
Tryby priorytetu CC i CV
Przyrządy serii IT6000B mają funkcję priorytetu CC/CV (stałego prądu/stałego napięcia) koncepcji, która jest nowością w dziedzinie pomiarów przemysłowych. Funkcja ta może pozwolić spełnić wymagania różnych aplikacji odnośnie dużej szybkości oraz braku nagłych wzrostów i zwiększyć tym elastyczność testu. Użytkownik może wybrać czas odpowiedzi pętli sprzężenia zwrotnego trybu CC/CV oraz tryb pracy tej pętli i zadecydować, czy stopień wyjściowy przyrządu ma pracować w trybie dużej szybkości napięcia, czy prądu bez nagłych wzrostów. Ta unikatowa funkcja nadaje się specjalnie do testów układów scalonych dużej mocy, testów ładowania i rozładowywania akumulatorów, testów z symulacją zakłóceń spotykanych w układach elektroniki samochodowej itd.
Opatentowana technika pracy przyrządów w połączeniu równoległym
Urządzenia serii IT6000B zaprojektowano tak, aby można je było łączyć równolegle, otrzymując większe systemy zasilające.
Urządzenia połączone w ten sposób i pracujące w konfiguracji master-slave mogą dysponować całkowitą mocą wyjściową do 1152 kV.
Program zarządzania połączonymi urządzeniami jest realizowany z płyty przedniej urządzenia master lub za pośrednictwem
interfejsów zdalnego sterowania. Skonsolidowane wyniki pomiarów prądu i mocy otrzymuje się z urządzenia master.
• Wszystkie funkcje i własności są w połączeniu równoległym przyrządów takie same jak jednego IT6000B pracującego samodzielnie.
• Po połączeniu równoległym przyrządów o nie ma potrzeby dokonywania kalibracji.
• Transmisja kablem światłowodowym umożliwia separację od zakłóceń.
• Przy cyfrowym połączeniu równoległym przyrządy są w pełni izolowane, chroniąc dołączony do nich obiekt pomiarowy.

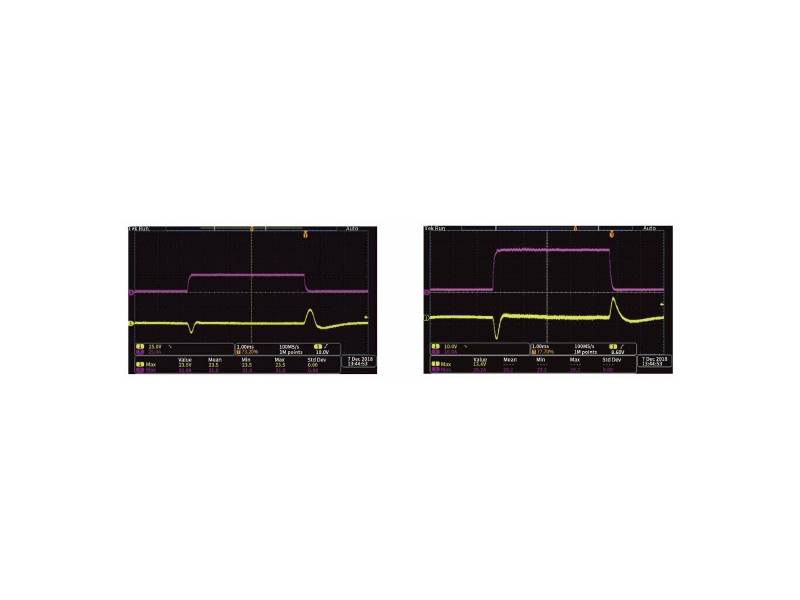

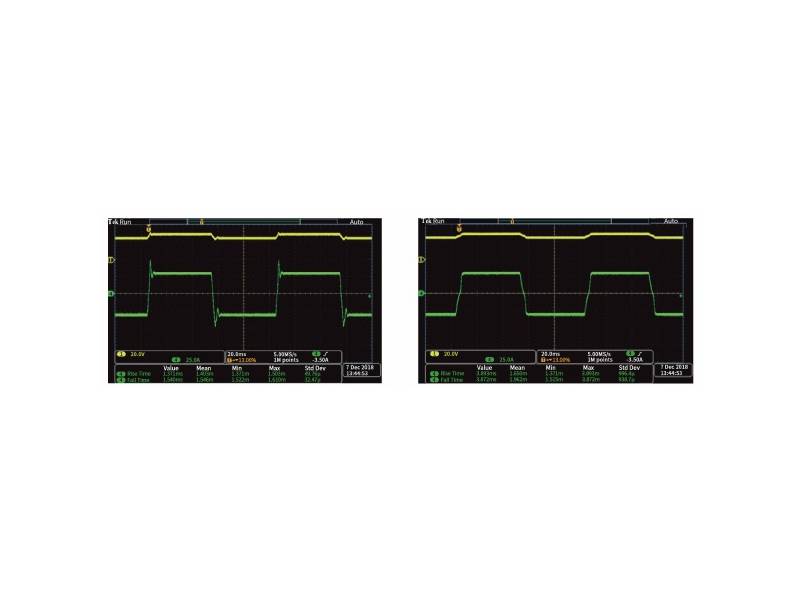

Moduł pracujący samodzielnie Dwa moduły IT6000B-500-40
IT6000B-500-40: 500 V, 40 A, 6000 W Ustawienie: napięcie 100 V, prąd 56 A
Ustawienie: napięcie 100 V, prąd 28 A Prąd obciążenia: 60 A
* Na żółto zaznaczono krzywą napięcia wyjściowego
Na różowo zaznaczono krzywą prądu wyjściowego

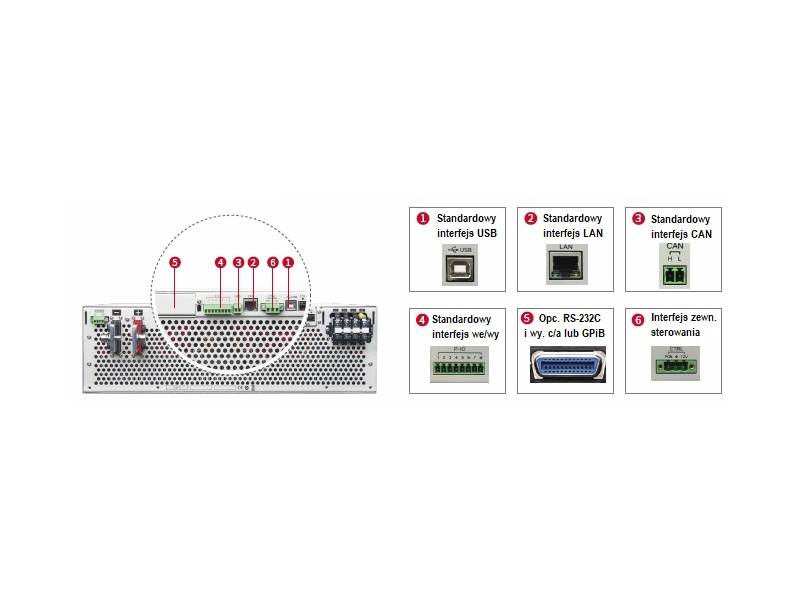

Różnorodne interfejsy
| Kategoria | Model | Dane techniczne | Opis |
| Akcesoria do jednego przyrządu |
IT-E168 | kable optyczne do komunikacji równoległej | komunikacja równoległa między pojedynczymi przyrządami |
| IT-E166 | GPiB | ||
| IT-E167 | RD-232 i wyjście przetwornika c/a | ||
| IT-E258/E/U*1 | przewód zasilania długości 5 m do modułu 3U | na obszarze EN US i CN | |
| IT-E165A-250 | Moduł ochrony przed odwróceniem | aby uniknąć odwrotnego połączenia | |
| IT-E165A-400 | Moduł ochrony przed odwróceniem | aby uniknąć odwrotnego połączenia | |
| IT-E165A-500 | Moduł ochrony przed odwróceniem | aby uniknąć odwrotnego połączenia | |
| IT-E165B *2 | Moduł ochrony przed siłą anty-elektromotoryczną | aby uniknąć przepływu prądu w kierunku przeciwnym |
*1 Należy kontaktować się z firmą ITECH odnośnie szczegółów.
*2 Napięcie/prąd obiektu pomiarowego powinien mieścić się w zakresie znamionowym IT-E165B.

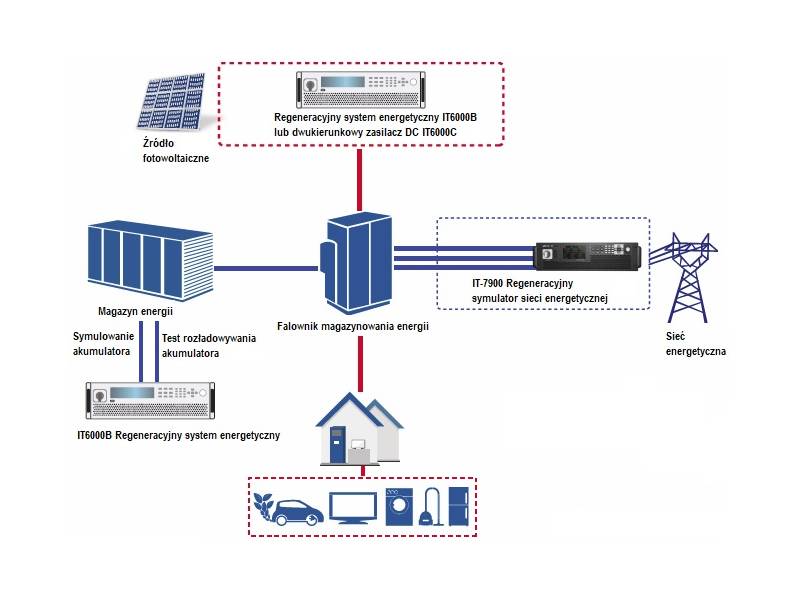

Przykładowa aplikacja – zintegrowane urządzenie do magazynowania energii fotowoltaicznej
Urządzenie to jest przetwornikiem DC-AC i jest używane w połączeniu z systemem wytwarzania fotowoltaicznej energii zasilania oraz jej magazynowania. Wykorzystując technikę przetwarzania magazynowanej energii, może ono zarządzać wyprowadzaniem energii fotowoltaicznej i pracą akumulatorów magazynujących energię, stabilizując fluktuacje ich zasilania i wyprowadzając zasilanie AC o wysokiej jakości.
• IT6000B może precyzyjnie symulować krzywą I-U panelu słonecznego.
• IT6000B może symulować akumulatory, dysponując własną funkcją symulacji akumulatora.
• IT7900 może symulować wejście sieci energetycznej.
• Symulując różne urządzenia zasilające, można korzystać z trzech sposobów testowania: wejście akumulatora, wejście AC, doprowadzenie PV do przetwornika.
Akcesoria opcjonalne
| Akcesoria do obudów regałowych | ||
| Model | Dane techniczne | Opis |

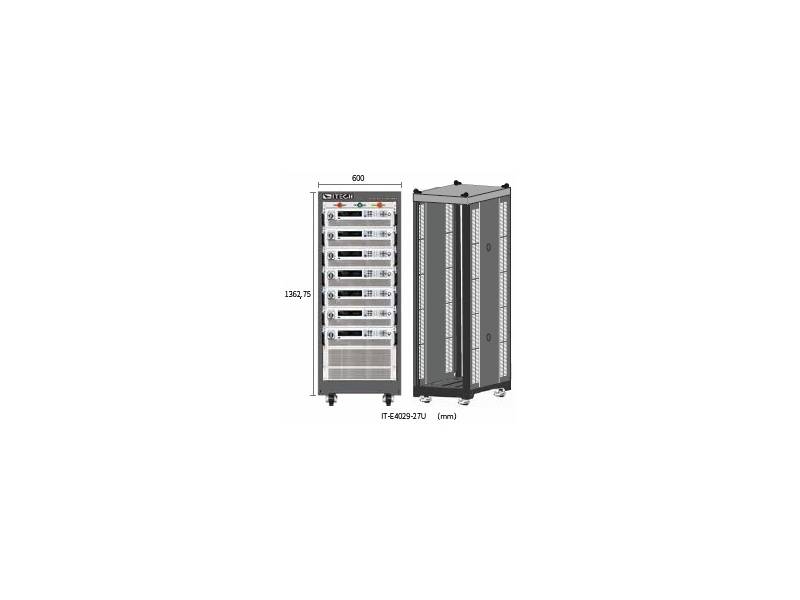

| IT-E4029 | Obudowa regałowa IT15U | 907,6 x 800 x 550 [mm] |
| IT-E4029-27U | Obudowa regałowa IT27U | 800 x 600 x 1362,75 [mm] |
| IT-E4029-37U | Obudowa regałowa IT37U | 550 x 800 x 1764, 35 ]mm] |
| IT-E4001 *1 | Sterowanie włączeniem/wyłączaniem zasilania | włączenie/wyłączenie zasilania, zatrzymanie awaryjne, wejście AC |
| IT-E169 | Kable optyczne do komunikacji równoległej | do komunikacji równoległej między obudowami regałowymi |
| IT-E258/E/U-15U *2 | przewód zasilania, 5 m, do modułu 15U | obszary EN, US i CN |
| IT-E258/E/U-27U *2 | przewód zasilania, 5 m, do modułu 27U | obszary EN, US i CN |
| IT-E258/E/U-37U *2 | przewód zasilania, 5 m, do modułu 37U | obszary EN, US i CN |
| IT-E165A-250 *3 | Moduł ochrony przed odwróceniem 750 V/250 A | ochrona przed odwróceniem polaryzacji |
| IT-E165A-400 *3 | Moduł ochrony przed odwróceniem 750 V/400 A | ochrona przed odwróceniem polaryzacji |
| IT-E165A-500 *3 | Moduł ochrony przed odwróceniem 900 V/400 A | ochrona przed odwróceniem polaryzacji |
| IT-E165B *4 | Moduł ochrony przed siłą anty-elektromotoryczną | aby uniknąć przepływu prądu w kierunku przeciwnym |
| Oprogramowanie | ||
| Model | Dane techniczne | Opis |
| BSS200 | Oprogramowanie do symulacji akumulatora | BSS2000/BSS200Pro/BSS2000M |
| FCS300 | Oprogramowania do symulacji celi paliwowej | Jeden kanał |
| SAS100 | Oprogramowanie do symulacji panelu słonecznego | SAS1000/SAS1000L/SAS1000M |
*1 Dostępne wyłącznie z przyrządem i obudową
*2 Należy kontaktować się z firmą ITECH odnośnie szczegółów
*3 Napięcie/prąd obiektu pomiarowego powinno mieścić się w znamionowym zakresie IT-E165A
*4 Napięcie/prąd obiektu pomiarowego powinno mieścić się w znamionowym zakresie IT-E165B
Porównanie danych technicznych przyrządów serii IT6000B
| Model | Prąd | Moc | Model | Prąd | Moc | Model | Prąd | Moc | |||
| 80 V | IT6005B-80-150 | 150 A | 5 kW | 300 V | IT6006B-300-75 | 75 A | 6 kW | 500 V | IT6006B-500-40 | 40 A | 6 kW |
| IT6010B-80-300 | 300 A | 10 kW | IT6012B-300-150 | 150 A | 12 kW | IT6012B-500-80 | 80 A | 12 kW | |||
| IT6015B-80-450 | 450 A | 15 kW | IT6018B-300-225 | 225 A | 18 kW | IT6018B-500-120 | 120 A | 18 kW | |||
| IT6030B-80-900 | 900 A | 30 kW | IT6036B-300-450 | 450 A | 36 kW | IT6036B-500-240 | 240 A | 36 kW | |||
| IT6045B-80-1350 | 1350 A | 45 kW | IT6054B-300-675 | 675 A | 54 kW | IT6054B-500-360 | 360 A | 54 kW | |||
| IT6060B-80-1800 | 1800 A | 60 kW | IT6072B-300-900 | 900 A | 72 kW | IT6072B-500-480 | 480 A | 72 kW | |||
| IT6075B-80-2040 | 2040 A | 75 kW | IT6090B-300-1125 | 1125 A | 90 kW | IT6090B-500-600 | 600 A | 90 kW | |||
| IT6090B-80-2040 | 2040 A | 90 kW | IT6108B-300-1350 | 1350 A | 108 kW | IT6108B-500-720 | 720 A | 108 kW | |||
| IT6105B-80-2040 | 2040 A | 105 kW | IT6126B-300-1575 | 1575 A | 126 kW | IT6126B-500-840 | 840 A | 126 kW | |||
| IT6120B-80-2040 | 2040 A | 120 kW | IT6144B-300-1800 | 1800 A | 144 kW | IT6144B-500-960 | 960 A | 144 kW |
| Model | Prąd | Moc | Model | Prąd | Moc | Model | Prąd | Moc | |||
| 800 V | IT6006B-800-25 | 25 A | 6 kW | 1500 V | IT6018B-1500-40 | 40 A | 18 kW | 2250 V | IT6018B-2250-25 | 25 A | 18 kW |
| IT6012B-800-50 | 50 A | 12 kW | IT6036B-1500-80 | 80 A | 36 kW | IT6036B-2250-50 | 50 A | 36 kW | |||
| IT6018B-800-75 | 75 A | 18 kW | IT6054B-1500-120 | 120 A | 54 kW | IT6054B-2250-75 | 75 A | 54 kW | |||
| IT6036B-800-150 | 150 A | 36 kW | IT6072B-1500-160 | 160 A | 72 kW | IT6072B-2250-100 | 100 A | 72 kW | |||
| IT6054B-800-225 | 225 A | 54 kW | IT6090B-1500-200 | 200 A | 90 kW | IT6090B-2250-125 | 125 A | 90 kW | |||
| IT6072B-800-300 | 300 A | 72 kW | IT6108B-1500-240 | 240 A | 108 kW | IT6108B-2250-150 | 150 A | 108 kW | |||
| IT6090B-800-375 | 375 A | 90 kW | IT6126B-1500-280 | 280 A | 126 kW | IT6126B-2250-175 | 175 A | 126 kW | |||
| IT6108B-800-450 | 450 A | 108 kW | IT6144B-1500-320 | 320 A | 144 kW | IT6144B-2250-200 | 200 A | 144 kW | |||
| IT6126B-800-525 | 525 A | 126 kW | |||||||||
| IT6144B-800-600 | 600 A | 144 kW |
* Powyższe dane mogą się zmienić bez uprzedniego o tym powiadomienia.
Dane techniczne systemu zasilającego IT6005B-300-75
Tryb źródła
| Parametr | IT-6005B-300-75 | |
| Wartość znamionowa (od 0 °C do 50 °C) |
Napięcie wyjściowe | od 0 do 300 V |
| Prąd wyjściowy | od -75 A do +75 A | |
| Moc wyjściowa | od -6 do + 6 kW | |
| Rezystancja wyjściowa | od 0 do 1 Ω | |
| Stabilizacja od zmian napięcia sieci±(% sygnału wyjściowego + offset) | Napięcie | ≤ 0,01% w.p. |
| Prąd | ≤ 0,05% w.p. | |
| Stabilizacja od zmian obciążenia±(% sygnału wyjściowego + offset) | Napięcie | ≤ 0,02% w.p. |
| Prąd | ≤ 0,05% w.p. | |
| Rozdzielczość ustawiania wstępnego | Napięcie | 0,01 V |
| Prąd | 0,01 A | |
| Moc | 0,001 kW | |
| Rezystancja | 0,001 Ω | |
| Rozdzielczość potwierdzenia odczytu | Napięcie | 0,01 V |
| Prąd | 0,01 A | |
| Moc | 0,001 kW | |
| Rezystancja | 0,001 Ω | |
| Dokładność ustawiania wstępnego (w zakresie 12 miesięcy, 25 °C ± 5 °C) ±(% sygnału wyjściowego + offset) |
Napięcie | ≤ 0,02% + 0,02% w.p. |
| Prąd | ≤ 0,1% + 0,1% w.p. | |
| Moc | ≤ 0,5% + 0,5% w.p. | |
| Rezystancja | ≤ 1% + 1% w.p. | |
| Dokładność potwierdzenia odczytu (w zakresie 12 miesięcy 25 °C ± 5 °C) ±(% offsetu wyjściowego dodatniego) |
Napięcie | ≤ 0,02% + 0,02% w.p. |
| Prąd | ≤ 0,1% + 0,1% w.p. | |
| Moc | ≤ 0,5% + 0,5% w.p. | |
| Rezystancja | ≤ 1% + 1% w.p. | |
| Tętnienia (20 Hz – 20 MHz) | Napięcie | ≤ 120 mV (maks: ≤ 600 mV p-p) |
| Prąd | ≤ 0,1% w.p. (wartość skuteczna) | |
| Współczynnik temperaturowy ustawiania wstępnego ±(% sygnału wyjściowego + offset) | Napięcie | ≤ 50 ppm/°C |
| Prąd | ≤ 200 ppm/°C | |
| Współczynnik temperaturowy potwierdzania odczytu ±(% sygnału wyjściowego + offset) |
Napięcie | ≤ 50 ppm/°C |
| Prąd | ≤ 200 ppm/°C | |
| Czas narastania (bez obciążenia) | Napięcie | ≤ 15 ms |
| Czas narastania (przy pełnym obciążeniu) | Napięcie | ≤ 30 ms |
| Czas opadania (bez obciążenia) | Napięcie | ≤ 30 ms |
| Czas opadania (przy pełnym obciążeniu) | Napięcie | ≤ 15 ms |
| Czas odpowiedzi na zakłócenie | Napięcie | ≤ 2 ms |
| Wejście AC (typ układu sieci: trójfazowy, czteroprzewodowy) |
Napięcie | od 198 V do 264 V (pogorszenie 50%) od 342 do 528 V *1 |
| Maksymalny prąd wejściowy | L1,L2/20 A; L3/0 A | |
| Maksymalna, wejściowa moc pozorna | 6,6 kVA | |
| Częstotliwość | od 47 Hz do 63 Hz | |
| Stabilność ustawień wstępnych – 30 min ±(% sygnału wyjściowego + offset) |
Napięcie | ≤ 0,02% + 0,02% w.p. |
| Prąd | ≤ 0,1% + 0,1% w.p. | |
| Stabilność ustawień wstępnych – 8 h ±(% sygnału wyjściowego + offset) |
Napięcie | ≤ 0,02% + 0,02% w.p. |
| Prąd | ≤ 0,1% + 0,1% w.p. | |
| Stabilność potwierdzania odczytu – 30 min ±(% sygnału wyjściowego + offset) | Napięcie | ≤ 0,02% + 0,02% w.p. |
| Prąd | ≤ 0,1% + 0,1% w.p. | |
| Stabilność potwierdzania odczytu – 8 h ±(% sygnału wyjściowego + offset) |
Napięcie | ≤ 0,02% + 0,02% w.p. |
| Prąd | ≤ 0,1% + 0,1% w.p. | |
| Sprawność | ok. 92% | |
| Spadek napięcia kompensacji między wyprowadzeniami SENSE-REMOTE | ≤ 5 V | |
| Czas odpowiedzi na rozkaz | 2 ms | |
| Współczynnik mocy | 0,99 | |
| Zakres temperatur otoczenia składowania | od -10 °C do 70 °C | |
| Funkcje ochrony | OVP, OCP, OPP, UVP, UCP, OTP, ochrona wejścia Vsense | |
| Interfejsy | Montowane standardowo: USB, CAN, LAN, VCP; opcjonalnie: GPiB, karta analogowa (zawiera RS-232), gniazdo optyczne | |
| Izolacja (między wyjściem a masą) | 1000 V | |
| Zakres temperatur otoczenia pracy | od 0 °C do 50 °C | |
| Wymiary [mm] | 483 (długość) x 801,61 (szerokość) x 151,3 (wysokość) | |
| Masa (netto) | 20 kg | |
* Uwaga:
1. Przy zasilaniu napięciem z innego zakresu napięć przemiennych przyrząd wymaga indywidualnego przystosowania.
W przypadku wersji wyposażonych w moduł zatrzymania awaryjnego (włącznie ze stycznikiem AC), zakres przemiennych
napięć wejściowych może być tylko: od 342 V do 528 V.
Tryb obciążenia:
| Parametr | IT-6006B-300-75 | |
| Wartość znamionowa (od 0 °C do 50 °C) |
Napięcie wejściowe | od 0 do 300 V |
| Prąd wejściowy | od 0 do 75 A | |
| Moc wejściowa | od 0 do 6 kW | |
| Rezystancja wejściowa | od 0,001 do 7500 Ω | |
| Min. napięcie pracy | 1,6 V przy 75 A | |
| Rozdzielczość ustawiania wstępnego | Napięcie | 0,01 V |
| Prąd | 0,01 A | |
| Moc | 0,001 kW | |
| Rezystancja | 0,001 Ω | |
| Rozdzielczość potwierdzenia odczytu | Napięcie | 0,01 V |
| Prąd | 0,01 A | |
| Moc | 0,001 kW | |
| Rezystancja | 0,001 Ω | |
| Dokładność ustawiania wstępnego (w zakresie 12 miesięcy, 25 °C ± 5 °C) ±(% sygnału wyjściowego + offset) |
Napięcie | ≤ 0,02% + 0,02% w.p. |
| Prąd | ≤ 0,1% + 0,1% w.p. | |
| Moc | ≤ 0,5% + 0,5% w.p. | |
| Rezystancja | ≤ 1% + 1% w.p. | |
| Dokładność potwierdzenia odczytu (w zakresie 12 miesięcy 25 °C ± 5 °C) ±(% offsetu wyjściowego dodatniego) |
Napięcie | ≤ 0,02% + 0,02% w.p. |
| Prąd | ≤ 0,1% + 0,1% w.p. | |
| Moc | ≤ 0,5% + 0,5% w.p. | |
| Rezystancja | ≤ 1% + 1% w.p. | |
| Współczynnik temperaturowy ustawiania wstępnego ±(% sygnału wyjściowego + offset) | Napięcie | ≤ 50 ppm/°C |
| Prąd | ≤ 200 ppm/°C | |
| Współczynnik temperaturowy potwierdzania odczytu ±(% sygnału wyjściowego + offset) |
Napięcie | ≤ 50 ppm/°C |
| Prąd | ≤ 200 ppm/°C | |
| Parametry dynamiczne | Zbocze narastające | 75 A/ms |
| Zbocze opadające | 75 A/ms | |
| Częstotliwość dynamiczna | 500 Hz | |
| Minimalny czas narastania | ≤ 1 ms | |
| Wyjście AC (typ układu sieci: trójfazowy, czteroprzewodowy) |
Napięcie | od 198 V do 264 V (pogorszenie 50%) od 342 do 528 V |
| Zakres częstotliwości wyjściowych | od 47 Hz do 63 Hz | |
| Maksymalny prąd wyjściowy (skuteczny) | L1,L2/20 A; L3/0 A | |
| Współczynnik mocy | ≥ 0,99 | |
| Anty-islanding | ochrona aktywna | |
| Stabilność ustawień wstępnych – 30 min ±(% sygnału wyjściowego + offset) |
Napięcie | ≤ 0,02% + 0,02% w.p. |
| Prąd | ≤ 0,1% + 0,1% w.p. | |
| Stabilność ustawień wstępnych – 8 h ±(% sygnału wyjściowego + offset) |
Napięcie | ≤ 0,02% + 0,02% w.p. |
| Prąd | ≤ 0,1% + 0,1% w.p. | |
| Stabilność potwierdzania odczytu – 30 min ±(% sygnału wyjściowego + offset) |
Napięcie | ≤ 0,02% + 0,02% w.p. |
| Prąd | ≤ 0,1% + 0,1% w.p. | |
| Stabilność potwierdzania odczytu – 8 h ±(% sygnału wyjściowego + offset) |
Napięcie | ≤ 0,02% + 0,02% w.p. |
| Prąd | ≤ 0,1% + 0,1% w.p. | |
| Prąd spoczynkowy impedancji wejściowej | < 4 mA przy U maks. | |
| Sprawność | ok. 92% | |
| Spadek napięcia kompensacji między wyprowadzeniami SENSE-REMOTE | ≤ 5 V | |
| Czas odpowiedzi na rozkaz | 2 ms | |
| Zakres temperatur otoczenia składowania | od -10 °C do 70 °C | |
| Funkcje ochrony | OVP, OCP, OPP, UVP, OTP, ochrona wejścia Vsense | |
| Interfejsy | Montowane standardowo: USB, CAN, LAN, VCP; opcjonalnie: GPiB, RS-232 | |
| Izolacja (między wejściem a masą) | 1000 V | |
| Wymiary [mm] | 483 (długość) x 801,61 (szerokość) x 151,3 (wysokość) | |
| Masa (netto) | 20 kg | |
