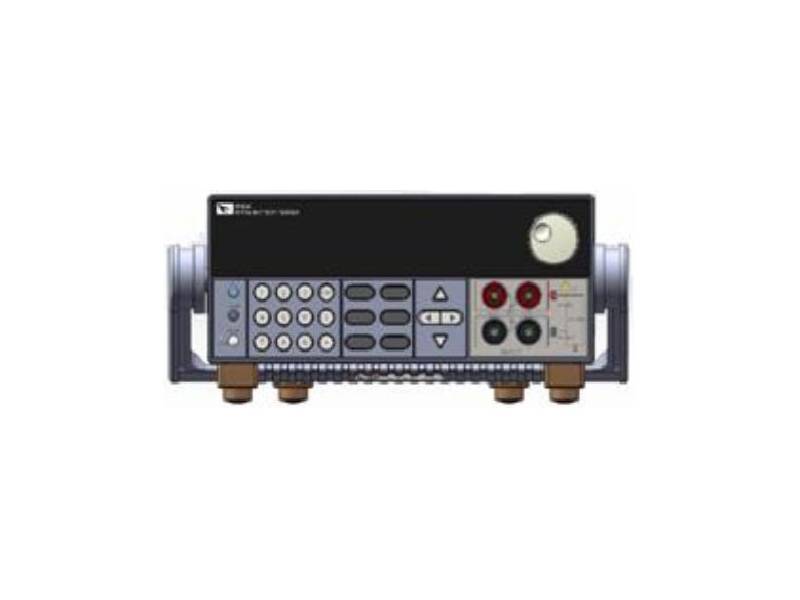

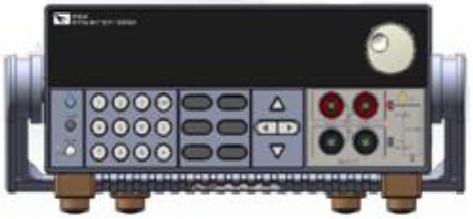

Tester akumulatorów IT5102 własności:
• Pomiar rezystancji wewnętrznej akumulatora i napięcia stałego jednoczesne wyświetlanie wskazań obu tych parametrów na wyświetlaczu VFD (lampa fluoroscencyjna)
• Pomiar czteroprzewodowy sygnałem przemiennym
• Dwa podzakresy pomiarowe rezystancji wewnętrznej (AC-IR): 200 mΩ, 2 Ω o maksymalnej rozdzielczości  wskazania równej 0,01 mΩ
• Dwa podzakresy pomiarowe napięcia stałego: 0 – 6 V  i 0 – 60 V o maksymalnej rozdzielczości wskazania 0,1 mV
• Zmiana podzakresu automatyczna (domyślna) i ręczna wybierana w celu zwiększenia dokładności pomiaru
• Dokładność podstawowa pomiaru napięcia: 0,02%
• Tryby pomiarowe offline i online, tryb online umożliwiający pomiar rezystancji wewnętrznej akumulatora w stanie obciążenia (możliwość monitorowania stanu akumulatora w trakcie ładowania lub rozładowywania)
• Praca jednokanałowa (konfiguracja domyślna – przy korzystaniu z gniazd na płycie przedniej)
• Możliwość pracy wielokanałowej w trybie „master-slave” (przy korzystaniu z gniazd na płycie tylnej) po kaskadowym połączeniu testerów IT5102 w celu zwiększenia liczby dostępnych kanałów maksymalnie do 16
• Maksymalnie 17 połączeń rozszerzających liczbę kanałów w trybie „master-slave”
• Wybór częstotliwości sygnału pomiarowego 1 kHz lub 500 Hz
• Wbudowane interfejsy LAN i RS232
• Obsługa protokołów: VISA i SCPI
• Wbudowana funkcja obliczeń arytmetycznych (MX+B)
• Wbudowany filtr umożliwiający zwiększenie dokładności pomiaru
• Komparator: automatyczna ocena czy wyniki pomiarów wykraczają poza przedział wyznaczony przez użytkownika wartościami granicznymi górną i dolną danego parametru (napięcia lub rezystancji wewnętrznej), czy też mieszczą się w oknie wyznaczonym tymi wartościami
• Tester jest przystosowany do pracy w automatycznym systemie pomiarowym ITS5300, do testowania procesów ładowania i rozładowywania.

Aplikacje

Szeroki wybór funkcji i podzakresów pomiarowych czynią z testera IT5102 idealne narzędzie do sprawdzania i testowania baterii oraz akumulatorów wszystkich typów. Można go też używać do testów m.in. rezystancji wewnętrznej, rezystancji styku i zastępczej rezystancji szeregowej (ESR) różnych obiektów pomiarowych. Stąd tester IT5102 sprawdza się doskonale zarówno w pracach prowadzonych w placówkach naukowo-badawczych, jak i na linii produkcyjnej.
• Sprawdzanie na wejściu i wyjściu procesu produkcyjnego różnych pakietów akumulatorów przeznaczonych do pojazdów elektrycznych i hybrydowych, a także do magazynowania energii.
• Sprawdzanie wysokonapięciowych pakietów akumulatorów zamontowanych w pojazdach elektrycznych
• Testowanie modułów akumulatorów
• Testowanie dużych cel (o małej rezystancji wewnętrznej)
• Testowanie w procesie masowej produkcji małych akumulatorów i baterii (przeznaczonych do pracy np. w zegarkach, kalkulatorach itp.)
• Ocena stopnia degradacji i czasu pracy baterii alkalicznych i akumulatorów kwasowo-ołowiowych

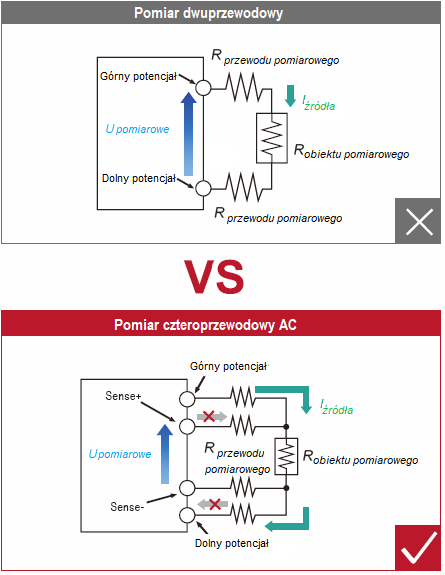

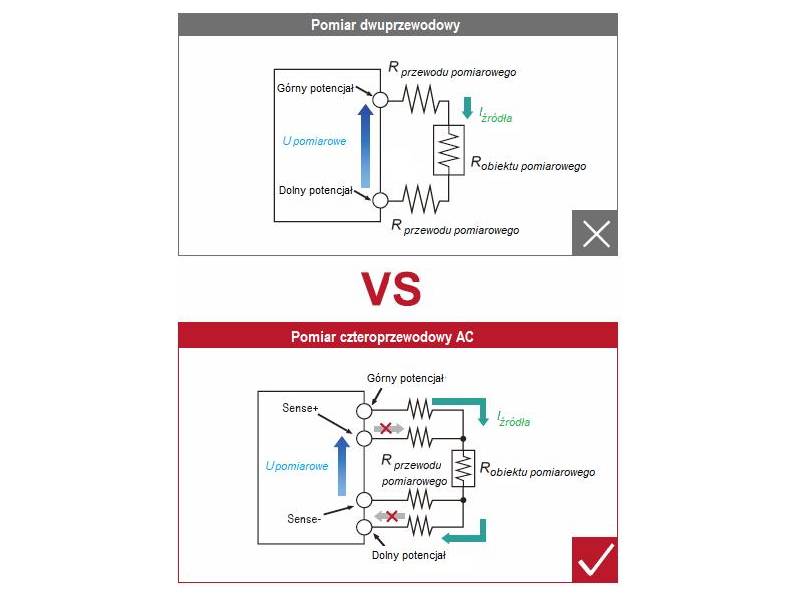

Pomiar czteroprzewodowy
Aby uniknąć negatywnego wpływu rezystancji przewodów pomiarowych na dokładność pomiaru rezystancji wewnętrznej i napięcia akumulatora, tester IT5102 używa czteroprzewodowej metody pomiaru sygnałem przemiennym. Oznacza to, że tester może nie tylko precyzyjnie mierzyć jednocześnie rezystancję wewnętrzną i napięcie, lecz również prowadzić przed długi czas obliczenia statystyczne.

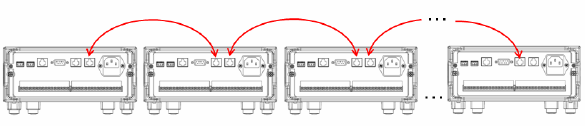

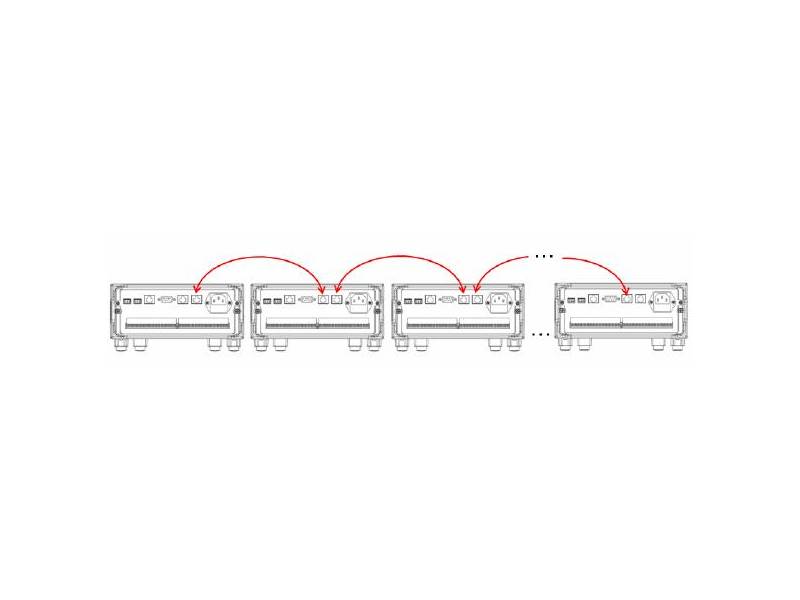

Pomiar w wielu kanałach w trybie „maser-slave”
Tester IT5102 ma unikatową funkcję pracy wielokanałowej, dostępną po kaskadowym połączeniu kilku urządzeń tej samej wersji. W połączeniu takim wykorzystującym interfejsy szyny systemowej testerów jeden z nich pracuje jako urządzenie nadrzędne „master”, a pozostałe jako urządzenia podrzędne, czyli „slave”. Dane pomiarowe zebrane przez testery „slave” są wyświetlane przez tester „master”. W trybie „master-slave” testery „slave” nie otrzymują bezpośrednio żadnych rozkazów. Wszystkie rozkazy muszą być wysyłane przez tester „master” ustawiony w tryb pracy zdalnej. Jeśli do monitorowania pracy systemu używa się oprogramowania ITS500 firmy ITECH, to wszystkie dane testu można zapisywać w tablicy, wygodnej w przeglądaniu i sprawdzaniu. Każdy z testerów pracujących w połączeniu „master-slave” ma swój unikatowy adres komunikacyjny. Liczbę testerów „slave” pracujących w połączeniu ustawia się w testerze „master”.

Praca przy jednej z dwóch częstotliwości pomiaru
Użytkownik testera IT502 może korzystać, zależnie od potrzeby, z jednej z dwóch częstotliwości sygnału pomiarowego
tak, aby częstotliwość pomiaru różniła się od częstotliwości zegara obiektu pomiarowego, zapewniając tym większą dokładność danych pomiarowych. Częstotliwość sygnału pomiarowego ustawia się zwykle na 1000 Hz. Jeśli jednak stwierdzi się, że otrzymywane dane pomiarowe nie są dokładne, należy zmienić ją na 500 Hz.

Funkcja filtru
Z funkcji filtru sprzętowego zaleca się korzystać w zakłóconym otoczeniu pomiarowym, aby zapewnić dzięki temu znamionową dokładność otrzymywanych wyników.

Funkcja obliczeń arytmetycznych
Funkcję tę wykorzystuje się do kalibrowania przyrządu lub liniowej amplifikacji danych pomiarowych. Jeśli bieżące napięcie akumulatora jest V, to jego wartość po liniowej amplifikacji (obliczana z dwumianu) wynosi M(v)*V+B(v), gdzie M(v) i B(v) są wartościami ustawianymi. Z kolej wartość rezystancji R po liniowej amplifikacji jest równa M(r)*R+B(r). Zakresy ustawiania współczynników M i B dwumianu są następujące:
M(v) i M(r): od 0 do 100, B(v): od 0 – 100 V, B(r): od 0 do 100 Ω

Funkcja komparatora
Komparator umieszczony w testerze IT5102 może pracować w jednym z dwóch trybów porównywania: bezwzględnego lub względnego.
W pierwszym z trybów porównywania użytkownik testera wprowadza wartości graniczne rezystancji wewnętrznej i napięcia, górną i dolną. Następnie tester ocenia, czy zmierzone wartości rezystancji i napięcia mieszczą się w oknie wyznaczonym przez wartości graniczne. Jeśli którakolwiek z wartości nie mieści się w oknie, to tester emituje ostrzegawczy sygnał dźwiękowy.
W trybie porównywania względnego użytkownik wprowadza do pamięci komparatora wartości graniczne napięcia i rezystancji, podając je w procentach, po jednej dla rezystancji i napięcia. Na przykład jeśli jako wartość graniczną ustawi 30%, to jeśli wartość zmierzona w danym kanale będzie mniejsza od 30% wartości średniej we wszystkich kanałach, włączy się ostrzegawczy sygnał dźwiękowy.

Wbudowane interfejsy
W tester IT5102 wbudowano interfejsy LAN i RS232. Interfejsy obsługują protokół SCPI. Dzięki tym własnościom proces konfigurowania jest uproszczony, a zmiana interfejsu elastyczna bez generowania dodatkowych kosztów.

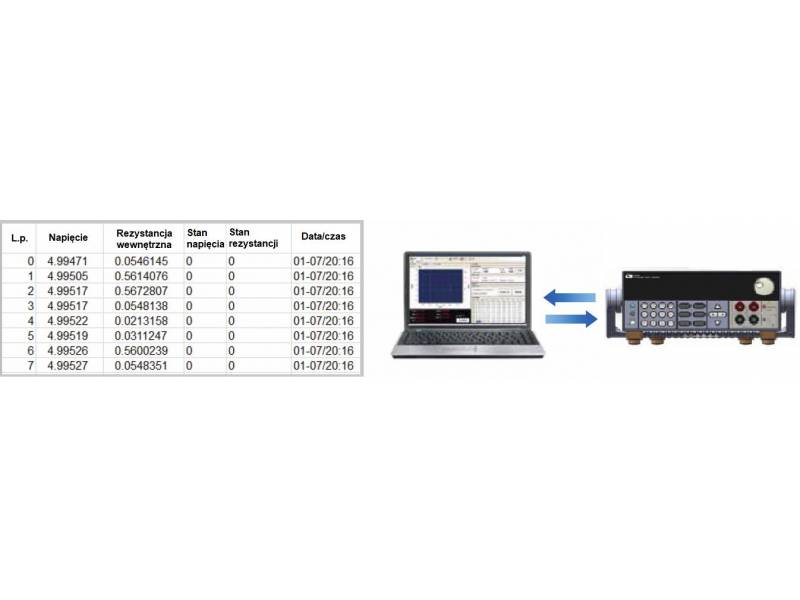

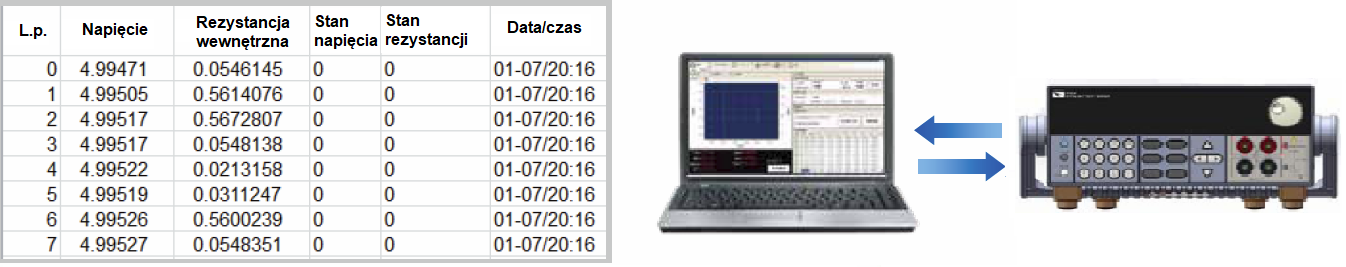

Oprogramowanie użytkowe na komputer PC
Dane pomiarowe można przesyłać do komputera PC i zapisywać w plikach formatu .csv

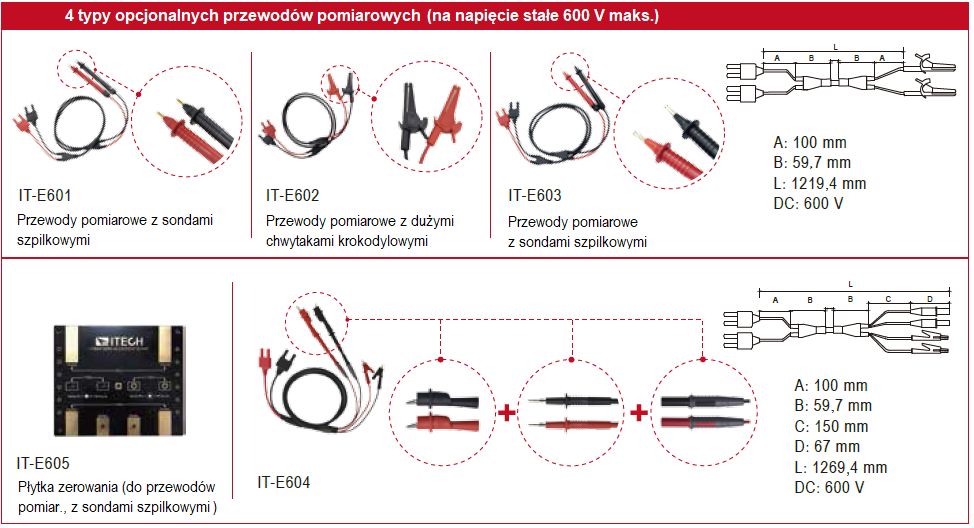

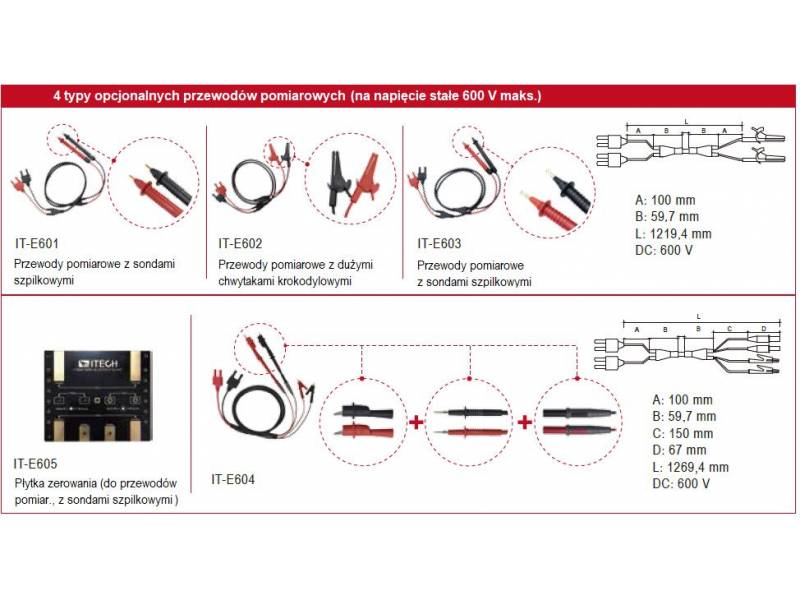

Akcesoria opcjonalne
Firma ITECH zapewnia użytkownikom testera IT5102 akumulatorów różne akcesoria opcjonalne, w tym cztery typy przewodów do pomiaru czteroprzewodowego zakończonych różnymi sondami pomiarowymi, a także płytkę zerowania.

Inne akcesoria oferowane opcjonalnie:
IT-E151/IT-151A – zestaw akcesoriów do montażu przyrządu w regale

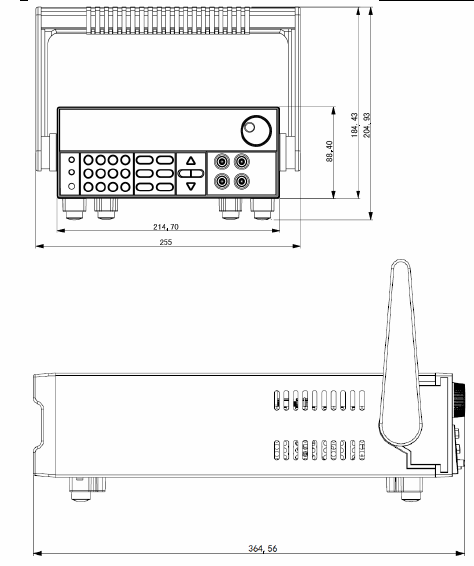

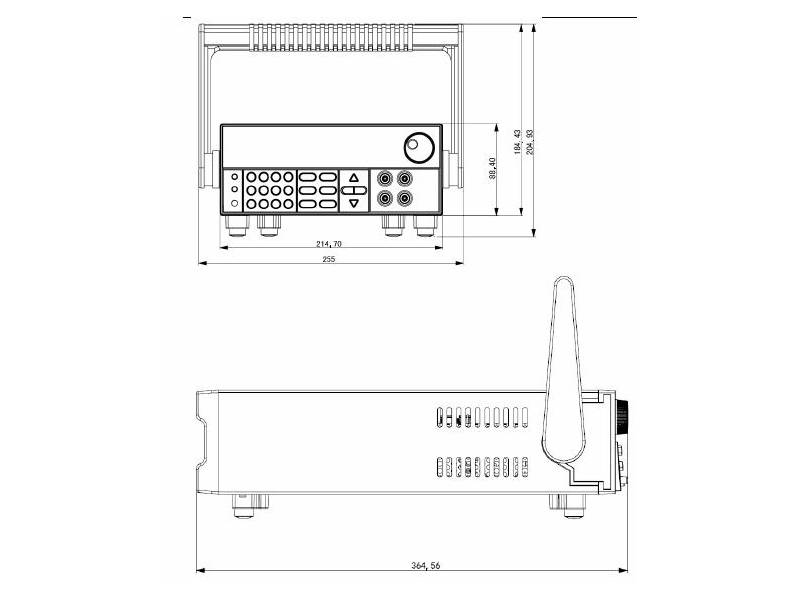

Wymiary testera akumulatorów IR5102

Dane techniczne testera akumulatorów ITECH IT5102
