IT-N6952 – zasilacz DC o wysokiej dokładności, własności:
• Napięcie wyjściowe stałe regulowane od 0 V do 60 V
• Prąd wyjściowy regulowany od 0 do 25 A (dwa podzakresy prądowe o rozdzielczości 1 µA)
• Maksymalna moc wyjściowa równa 800 W
• Znikome tętnienia i zakłócenia, konstrukcja o liniowym przełączaniu
• Krótki czas narastania i opadania napięcia wyjściowego
• Transformator nowego typu, lżejszy, o większej sprawności i stabilności
• Funkcja priorytetu CC i CV przydatna przy zasilaniu testowanych obiektów o różnych własnościach
• Analiza trendu, monitor napięcia, prądu i mocy pobieranej przez testowany obiekt
• Duży wyświetlacz ciekłokrystaliczny o przekątnej 4,3″ i wysokiej rozdzielczości (HD)
• Funkcja pomiaru zdalnego (remote sense) ze stabilizacją napięcia wyjściowego bezpośrednio na obciążeniu – kompensacja spadku napięcia na przewodach łączących zasilacz z obciążeniem
• Funkcje ochrony: przed nadmiernym wzrostem lub spadkiem napięcia wyjściowego (OVP, UVP), wzrostem prądu (OCP), wzrostem temperatury (OTP) oraz funkcja foldback
• Wbudowane standardowo interfejsy komunikacyjne (USB, LAN, cyfrowego wejścia/wyjścia) oraz opcjonalne GPiB, RS232 oraz wejścia/wyjścia analogowego
• Obsługa protokołu SCPI, programowanie z wykorzystaniem sterownika LabVIEW
• Chłodzenie wnętrza zasilacza za pomocą wentylatora
• Rozmiar obudowy ½ 2U
Funkcja loggera danych (analiza trendu)

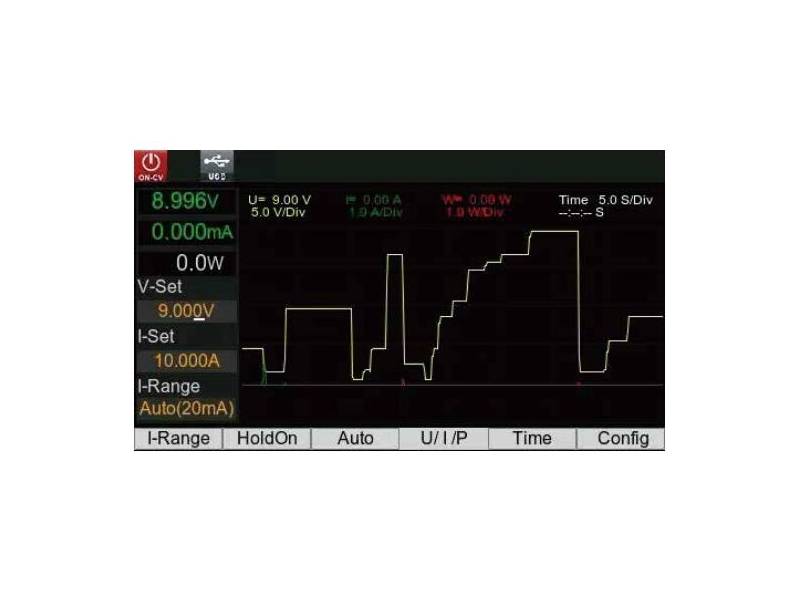

Użytkownik zasilaczy serii IT-N6900 ma do dyspozycji funkcję analizy trendu umożliwiającą długookresowe obserwowanie w czasie rzeczywistym zmian napięcia, prądu i mocy wyjściowej. Może zapisywać i przechowywać dane na dysku U oraz ustawiać odstęp czasowy rejestracji danych, co przydaje się szczególnie w długoterminowych testach starzeniowych prowadzonych na linii produkcyjnej lub w laboratorium naukowo-badawczym. Użytkownik korzystając z ekranu graficznego o dużej rozdzielczości, może obserwować w czasie rzeczywistym sytuacje pomiarowe odbiegające od normy.
Programowanie w trybie listy (LIST)

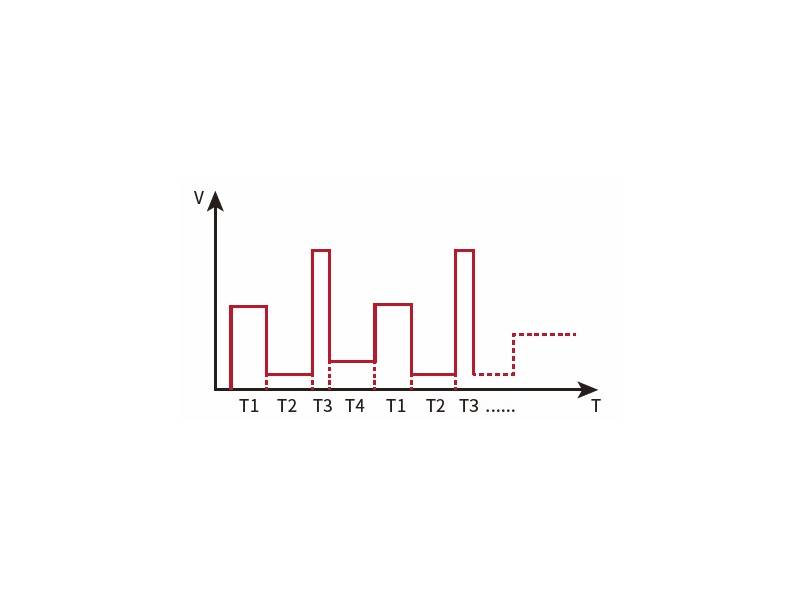

Funkcja programowania listy zasilaczy serii IT-N6900 umożliwia użytkownikowi stworzenie sekwencji wyjściowej o maksymalnie 100 krokach oraz edytowanie w sumie 10 plików z sekwencjami. Użytkownik może generować różne sekwencje o zmiennych parametrach wyjściowych poszczególnych kroków takich, jak napięcie, prąd, czas; zawierające też w razie dowolną liczbę powtórzeń wybranych kroków.
Funkcja priorytetu CC i CV
Programowane zasilacze DC serii IT-N6900 mają funkcję priorytetu CC i CV przeznaczoną do złożonych aplikacji pomiarowych wymagających zasilania napięciem wyjściowym o dużej „szybkości” (krótkim czasie narastania) oraz braku krótkotrwałych wzrostów prądu zasilającego. W trybie priorytetu CV można uzyskać najszybsze narastanie napięcia, a w trybie priorytetu CC prąd wyjściowy bez krótkotrwałych, nagłych wzrostów. Stąd korzystając z własności wymienionej funkcji, można testować obiekty pracujące przy stałym (niezmiennym) prądzie. Są to cechy przydatne m.in. przy testowaniu procesów rozładowywania akumulatorów, symulowaniu zakłóceń zasilania oraz pomiarze parametrów samochodowych urządzeń elektronicznych.
Funkcja foldback i inne
Producent zasilaczy serii IT-N6900 wyposażył je w szereg funkcji mających na celu zabezpieczenie zasilacza przed nagłą zmianą napięcia i wzrostem prądu i mocy wyjściowej (OVP, UVP, OCP, OPP), a także przed przekroczeniem dopuszczalnej temperatury wnętrza przyrządu (OTP). Wyposażył też je w funkcję „foldback” odłączającą stopień wyjściowy zasilacza w momencie, w którym jest przełączany tryb CC/CV, aby w ten sposób chronić przed zniszczeniem testowany obiekt, czuły na nagłe wzrosty napięcia i prądu. Użytkownik zasilacza może wybierać tryb pracy oraz ustawiać czas opóźnienia ochrony. W momencie zmiany bieżącego trybu pracy i po nadejściu ustawionego czasu, funkcja ochrony zostanie wyzwolona, wyłączając stopień wyjściowy zasilacza.
Przegląd podstawowych własności zasilaczy serii IT6900
| Model | Napięcie | Prąd | Moc |
| IT-N6952 | 60 V | 25 A | 850 W *¹ |
| IT-N6962 | 60 V | 25 A | 1500 W |
| IT-N6953 | 150 W | 10 A | 850 W *¹ |
| IT-N6963 | 150 W | 10 A | 1500 W |
*1 Moc maksymalna 850 W jest tylko przy zasilaniu 110 V AC
Akcesoria dostarczane w komplecie fabrycznym zasilacza: przewód zasilający, przewód USB
Akcesoria opcjonalne:
IT-E176 – karta interfejsu komunikacyjnego GPiB,
IT-E177 – karta interfejsu komunikacyjnego RS232/wyjścia analogowego (przetwornika c/a),
IT-E158 – zestaw do montażu w obudowie IT jednego zasilacza
IT-E158C – zestaw do montażu w obudowie IT jednego zasilacza
IT-E158B – zestaw do montażu w obudowie IT dwóch zasilaczy innych producentów niż ITECH
IT-E158A – zestaw do montażu w obudowie IT zasilaczy połączonych równolegle
Dane techniczne zasilacza IT-N6952
| Wartości znamionowe (0 ºC – 40 ºC) | Napięcie | od 0 V do 60 V |
| Prąd | od 0 A do 25 A | |
| Moc maksymalna | 850 W | |
| Rezystancja | / | |
| Współczynnik stabilizacji od zmian sieci zasilającej ±(% wielkości wyprowadzanej + offset) |
Napięcie | ≤ 0,01% + 4 mV |
| Prąd | ≤ 0,02% + 5 mA | |
| Współczynnik stabilizacji od zmian obciążenia ±(% wielkości wyprowadzanej + offset) |
Napięcie | ≤ 0,01% + 4 mV ¹ |
| Prąd | ≤ 0,02% + 5 mA | |
| Rozdzielczość ustawiania wstępnego (setupu) | Napięcie | 1 mV |
| Prąd | 1 mA | |
| Moc | / | |
| OVP | 1 mV | |
| Rezystancja | / | |
| Rozdzielczość potwierdzania odczytu | Napięcie | 1 mV |
| Prąd | 1 mA | |
| 1 µA (≤ 20 mA) ² | ||
| Moc | 10 mW | |
| Dokładność ustawiania wstępnego (setupu) ±(% wielkości wyprowadzanej + offset) |
Napięcie | ≤ 0,03% + 12 mV ³ |
| Prąd | ≤ 0,1% + 25 mA | |
| OVP | ≤ 0,1% + 0,2 V | |
| Moc | / | |
| Rezystancja | / | |
| Dokładność potwierdzania odczytu ±(% wielkości wyprowadzanej + offset) |
Napięcie | ≤ 0,03% + 12 mV |
| Prąd | ≤ 0,1% + 25 mA | |
| ≤ 0,05% + 20 µA (20 mA) 4 | ||
| Moc | ≤ 0,2% + 3 W | |
| Tętnienia (20 Hz – 20 MHz) | Napięcie międzyszczytowe | ≤ 20 mV (typowo) |
| Napięcie skuteczne | ≤ 3 mV (typowo) | |
| Prąd skuteczny | ≤ 9 mA | |
| Współczynnik temperaturowy ustawiania wstępnego (% wartości wyjściowej + offset)/ºC |
Napięcie | 0,002% + 0,4 mV |
| Prąd | 0,005% + 1,5 mA | |
| Współczynnik temperaturowy potwierdzania odczytu (% wartości wyjściowej + offset)/ºC |
Napięcie | 0,002% + 0,4 mV |
| Prąd | 0,005% + 1,5 mA | |
| 0,005% + 1 µA 4 | ||
| Czas narastania (przy braku obciążenia) | Napięcie | ≤ 20 ms (od 10% do 90%) |
| Czas narastania (przy pełnym obciążeniu) | Napięcie | ≤ 30 ms (od 10% do 90%) |
| Czas opadania (przy braku obciążenia) | Napięcie | ≤ 150 ms (od 10% do 90%) |
| Czas opadania (przy pełnym obciążeniu) | Napięcie | ≤ 15 ms (od 10% do 90%) |
| Czas narastania (I ustawiania od 0 A do 25 A) | Prąd | ≤ 20 ms (od 10% do 90%) |
| Czas odpowiedzi na zakłócenie | Napięcie | ≤ 100 µs (powrót do 150 V przy zmianie obciążenia od 50% do 100%) |
| Wejście zasilania AC | Napięcie | 100 V – 240 V |
| Częstotliwość | 50/60 Hz | |
| Stabilizacja ustawiania wstępnego – 30 min (% wartości wyjściowej + offset) |
Napięcie | ≤ 0,01% + 2 mV |
| Prąd | ≤ 0,02% + 7 mA | |
| Stabilizacja ustawiania wstępnego – 8 h (% wartości wyjściowej + offset) |
Napięcie | ≤ 0,015% + 4 mV |
| Prąd | ≤ 0,03% + 12 mA | |
| Stabilizacja potwierdzania odczytu – 30 min (% wartości wyjściowej + offset) |
Napięcie | ≤ 0,01% + 2 mV |
| Prąd | ≤ 0,02% + 7 mA | |
| Stabilizacja potwierdzania odczytu – 8 h (% wartości wyjściowej + offset) |
Napięcie | ≤ 0,015% + 4 mV |
| Prąd | ≤ 0,03% + 12 mA | |
| Sprawność | 75% (typowo) | |
| Kompensacja spadku napięcia między wyprowadzeniami Remote Sense i testowanym obiektem | 2,5 V (na każdy przewód) | |
| Czas odpowiedzi na rozkaz | 5 ms | |
| Współczynnik mocy | 0,98 | |
| Maksymalny prąd wejściowy | 11 A | |
| Maksymalna wejściowa moc pozorna | 1100 VA | |
| Zakres temperatur otoczenia składowania | od -10 °C do 70 °C | |
| Funkcje zabezpieczające | OVP, OUP, OCP, UCP, OTP, OPP, foldback | |
| Czas odpowiedzi ochrony OVP | ≤ 2 ms | |
| Interfejsy | Standardowe: USB, LAN Opcjonalne: GPiB, RS232 |
|
| Wytrzymałość napięciowa izolacji między wyjściem a masą | 240 V DC | |
| Wytrzymałość napięciowa izolacji między wejściem a masą | 1500 V AC | |
| Zakres temperatur otoczenia pracy | od 0 °C do 40 °C | |
| Dane techniczne bezpiecznika | 15 AT | |
| Liczba zasilaczy łączonych równolegle | brak obsługi funkcji | |
| Liczba zasilaczy łączonych szeregowo | brak obsługi funkcji | |
| Stopień ochrony | IP20 | |
| Norma bezpieczeństwa | IEC 61010 | |
| Chłodzenie | wentylatory | |
| Wymiary (bez elementów wystających) [mm] | 214 (długość) x 450 (szerokość) x 88,2 (wysokość) | |
| Wymiary całkowite [mm] | 255 (długość) x 529,5 (szerokość) x 108,2 (wysokość) | |
| Masa (netto) | 7,6 kg | |
1. Zmierzone z okablowanie „remote sense”
2. Gdy prąd pomiarowy wynosi 20 mA, to obciążenie o charakterze pojemnościowym zasilacza nie może przekroczyć 22 µF
3. Dokładność ustawiania wstępnego napięcia i dokładność wartości mierzonej są mierzone z uwzględnieniem okablowania „remote sense”
4. Dokładność dolnego zakresu prądowego (zakresu 20 mA) jest mierzona w stanie CV (stałego napięcia) wyprowadzania zasilacza
