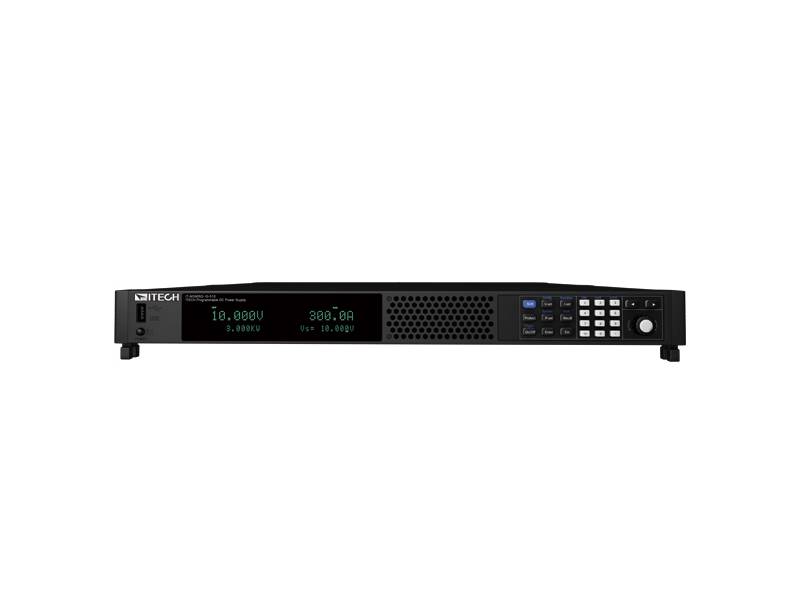

ITECH IT-M3906D-300-60 – zasilacz DC dużej mocy (6 kW, 300 V, 60 A) seria IT-M3900D

Zasilacz DC IT-M3906D-300-60 wyprowadza napięcie stałe regulowane do 300 V, przy prądzie wyjściowym stałym regulowanym do 60 A i maksymalnej mocy 6 kW. Zasilacz IT-M3906D-300-60 wyróżnia się kompaktową obudową umożliwiającą montaż w regale 1U.
IT-M3906D-300-60 należy do serii IT-M3900D jednokanałowych, programowanych urządzeń zasilających o dużej mocy DC. Zasilacze te charakteryzują się specjalną konstrukcją o „gęstej strukturze”, co pozwala zaoszczędzić w efektywny sposób miejsce dostępne w obudowie regałowej. Urządzenia serii IT-M3900D wyróżniają się ponadto szeroko-zakresową konstrukcją stopni wyjściowych, stąd użytkownik może dysponować dużą liczbą kombinacji maksymalnych napięć i prądów wyjściowych w ramach wyspecyfikowanego zakresu mocy. Może też, w razie potrzeby, przełączać tryby priorytetu CC/CV (stałego prądu/stałego napięcia), zależnie od wymagań obiektu pomiarowego, korzystając z różnorodnych, zaawansowanych, własności zasilacza, a przede wszystkim z jego wysokiej precyzji i dużej szybkości. Szeroki wybór interfejsów komunikacyjnych montowanych standardowo upraszcza i przyśpiesza proces tworzenia otoczenia pomiarowego, pozwalając spełnić wymagania najprzeróżniejszych aplikacji pomiarowych użytkownika. Dzięki tym własnościom zasilacz znajduje szerokie zastosowanie w laboratoriach, na liniach produkcyjnych i w automatycznych systemach testujących.

0,00  netto 0,00  brutto

Dostępność:

Ilość

Własności zasilacza IT-M3906D-300-60

  • Kompaktowa konstrukcja
  • Maksymalne napięcie wyjściowe 300 V
  • Maksymalny prąd wyjściowy 60 A
  • Maksymalna moc wyjściowa 6 kW (w obudowie regałowej 1U)
  • Rozdzielczość ustawiania: 0,01 V/0,001 A
  • Dokładność napięcia/prądu: ≤ 0,03% +0,03% w.p./≤ 0,1% + 0,1% w.p.*1
  • Konstrukcja stopnia wyjściowego umożliwiająca korzystanie z wielu kombinacji maksymalnych prądów i napięć, jeden zasilacz może zostać użyty w konfiguracji zawierającej kilka zasilaczy
  • Praca w połączeniu równoległym zasilaczy master-slave pozwala na zwiększenie mocy wyjściowej przy zachowaniu właściwości łączonych urządzeń*2
  • Tryby priorytetu stałoprądowego (CC) i stałonapięciowego (CV)
  • Możliwość regulacji impedancji wyjściowej
  • Wbudowany generator funkcyjny z własnością generacji przebiegu arbitralnego
  • Funkcja Listy z możliwością ustawienia maksymalnie 200 kroków programowania
  • Obsługa wielu trybów pracy, możliwość regulowania czasów narastania i opadania
  • Gniazdo pamięci przenośnej na płycie przedniej z obsługą funkcji importu/eksportu plików Listy, danych zarejestrowanych w trybie loggera itp.
  • Wbudowane standardowo interfejsy komunikacyjne USB/CAN/LAN/cyfrowe we/wy oraz opcjonalnie GPIB/analogowy i RS232

*1 w.p. – wartość pełnozakresowa

*2 Przy potrzebie połączenia > 6 zasilaczy należy kontaktować się odnośnie szczegółów z firmą ITECH



   Model Prąd Moc Rozmiar
10 V IT-M3901D-10-170 170 A 1700 W 1U
IT-M3903D-10-340 340 A 3400 W 1U
IT-M3905D-10-510 510 A 5100 W 1U
IT-M3910D-10-1020 1020 A 10200 W 2U
   Model Prąd Moc Rozmiar
32 V IT-M3902D-32-80 80 A 2 kW 1U
IT-M3904D-32-160 160 A 4 kW 1U
IT-M3906D-32-240 240 A 6 kW 1U
IT-M3912D-32-480 480 A 12 kW 2U
   Model Prąd Moc Rozmiar
80 V IT-M3902D-80-40 40 A 2 kW 1U
IT-M3904D-80-80 80 A 4 kW 1U
IT-M3906D-80-120 120 A 6 kW 1U
IT-M3912D-80-240 240 A 12 kW 2U
   Model Prąd Moc Rozmiar
300 V IT-M3902D-300-20 20 A 2 kW 1U
IT-M3904D-300-40 40 A 4 kW 1U
IT-M3906D-300-60 60 A 6 kW 1U
IT-M3912D-300-120 120 A 12 kW 2U
   Model Prąd Moc Rozmiar
500 V IT-M3902D-500-12 12 A 2 kW 1U
IT-M3904D-500-24 24 A 4 kW 1U
IT-M3906D-500-36 36 A 6 kW 1U
IT-M3912D-500-72 72 A 12 kW 2U
   Model Prąd Moc Rozmiar
800 V IT-M3902D-800-8 8 A 2 kW 1U
IT-M3904D-800-16 16 A 4 kW 1U
IT-M3906D-800-24 24 A 6 kW 1U
IT-M3912D-800-48 48 A 12 kW 2U
  Model Prąd Moc Rozmiar
1500 V IT-M3906D-1500-12 12 A 6 kW 1U



* Powyższe dane mogą się zmienić bez uprzedniego powiadomienia o tym

 Aplikacje

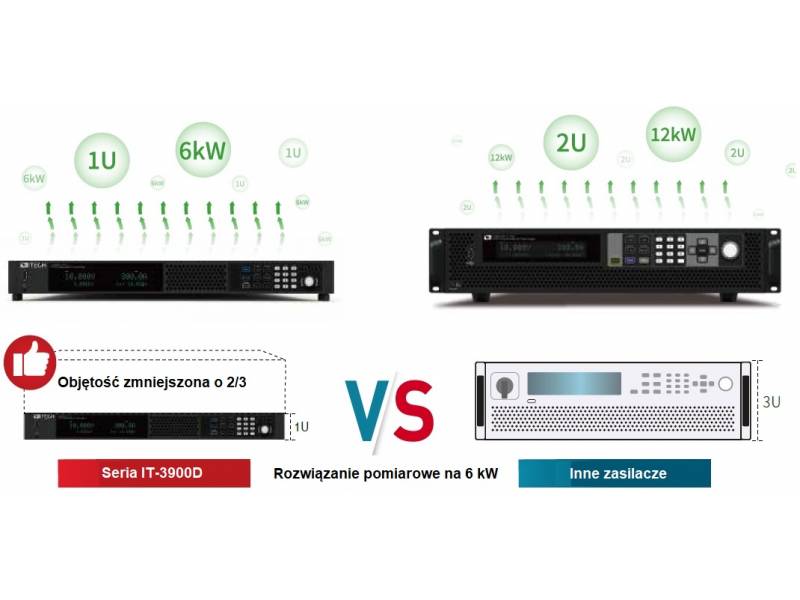

 Wysoka gęstość mocy, kompaktowa konstrukcja





Koncepcja konstrukcyjna dużej gęstości mocy firmy ITECH pozwala użytkownikom zasilaczy optymalizować swoje rozwiązania pomiarowe. Zasilacze serii IT-M3900D adoptują projekt kompaktowej struktury, aby efektywnie oszczędzać przestrzeń w regale, zapewniając tym, zależnie od wersji, maksymalnie 6 kW mocy wyjściowej w chassis 1U i maksymalnie 12 kW w chassis 2U. Czyni to ofertę całej serii zasilaczy dużej mocy firmy ITECH bardziej wszechstronną i kompleksową.

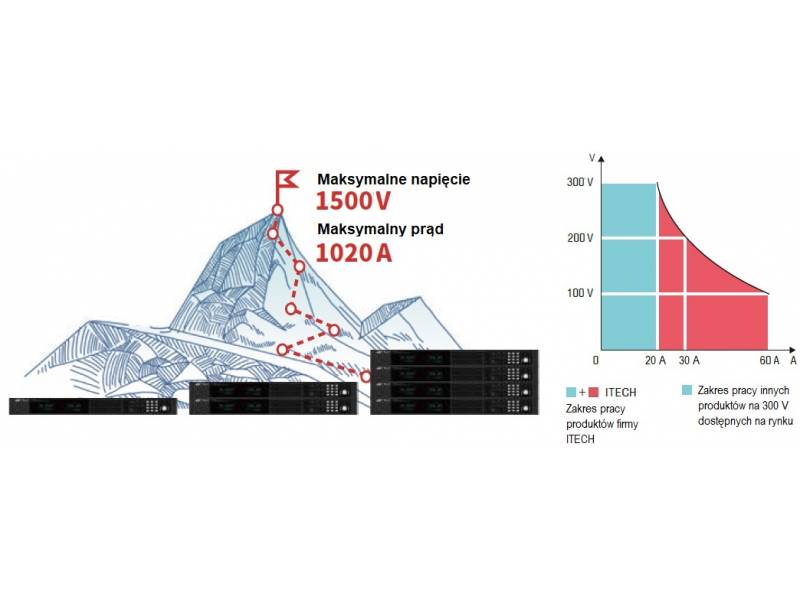

Szeroki zakres parametrów wyjściowych

Seria IT-M3900D obejmuje 25 wersji zasilaczy o maksymalnym napięciu wyjściowym od 10 V do 1500 V i maksymalnym prądzie wyjściowym jednego urządzenia nieprzekraczającym 1020 A. Szeroki zakres konstrukcji stopni wyjściowych pozwala na uzyskanie większej liczby kombinacji napięcia i prądu niż zasilaczy konwencjonalnych z zakresem wyprowadzanego sygnału stałego o ustawionym na stałe, co jest rozwiązaniem elastycznym. Tylko jedna wersja niniejszego zasilacza może pokryć szeroki zakres aplikacji, ułatwiając budowę systemów zasilania i jednocześnie oszczędzając dużo miejsca.

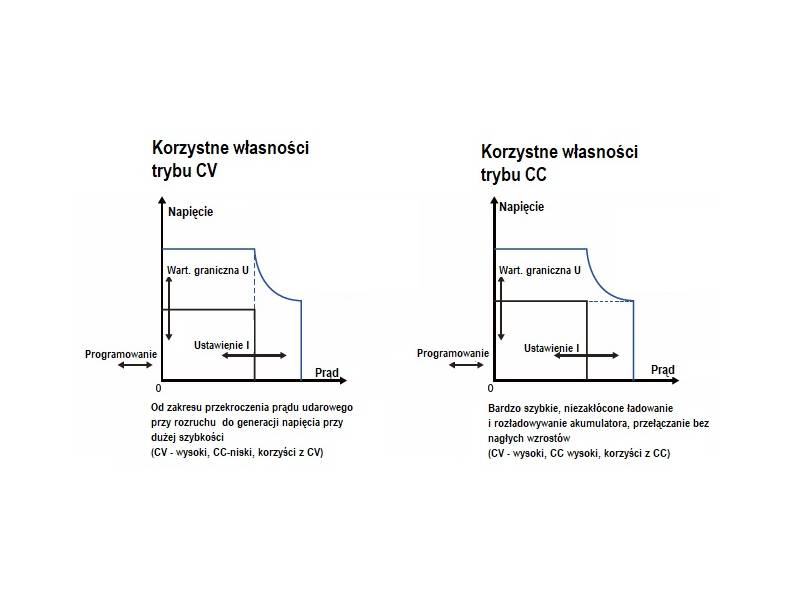

Funkcje priorytetu CC i CV

Priorytet CV
W trybie priorytetu CV stopniem wyjściowym zasilacza steruje pętla sprzężenia zwrotnego stałonapięciowego, która utrzymuje napięcie wyjściowe zgodnie z jego zaprogramowanymi nastawami tak długo, jak prąd obciążenia pozostaje w zakresie ustawień wartości granicznych prądu. Tryb priorytetu CV nadaje się szczególnie do użycia z obciążeniami rezystancyjnymi lub o dużej impedancji i takimi, które są wrażliwe na nagłe wzrosty napięcia. Trybu priorytetu CV nie należy używać ze źródłami o małej impedancji takimi, jak akumulatory, zasilacze i duże naładowane kondensatory.
W trybie priorytetu CV napięcie wyjściowe powinno być programowane na potrzebną wartość. Należy też ustawić wartość ograniczenia prądowego. Wartość tego prądu powinno ustawiać się zawsze na wartość większą niż wymagana przez aktualnie dołączone obciążenie zewnętrzne. Na poniższym rysunku przedstawiono obszar pracy stopnia wyjściowego zasilacza w trybie CV. Linia ciągła zakreśla miejsce możliwych punktów pracy będących funkcją sygnału wyjściowego. Jak to przedstawia poziomy fragment linii, napięcie wyjściowe jest stabilizowane zgodnie ze swoim zaprogramowanym ustawieniem tak długo, jak długo prąd obciążenia pozostaje między ustawionymi wartościami granicznymi prądu. Flaga statusu CV wskazuje, że napięcie wyjściowe jest stabilizowane i prąd wyjściowy mieści się między nastawami granicznymi.
Należy też zaznaczyć, że gdy prąd wyjściowy osiągnie wartość graniczną, to przyrząd nie będzie już pracować w trybie stałego napięcia, czyli nie będzie już utrzymywał stałej jego wartości.
Priorytet CC
W trybie priorytetu CC wyjściem zasilacza steruje pętla sprzężenia stało-prądowego, która utrzymuje prąd wyjściowy zgodnie z zaprogramowanym ustawieniem. Prąd wyjściowy pozostaje na tym ustawieniu pod warunkiem, że napięcie obciążenia mieści się między nastawami granicznymi. Tryb priorytetu CV nadaje się szczególnie do użycia z akumulatorami, zasilaczami, dużymi naładowanymi kondensatorami oraz obciążeniami wrażliwymi na nagłe wzrosty prądu.
W trybie priorytetu CC prąd wyjściowy powinien być zaprogramowany na wymaganą wartość. Należy też ustawić dodatni zakres napięcia granicznego. Górna wartość graniczna napięcia powinna być zawsze ustawiana na wartość, która jest większa od aktualnej wartości napięcia wejściowego wymaganej przez zewnętrzne obciążenie.
Poniższy rysunek przedstawia miejsce pracy trybu priorytetu CC sygnału wyjściowego. Ciągła linia zakreśla miejsce możliwych punktów pracy, jako funkcji sygnału wyjściowego. Fragment pionowy tej linii wskazuje, że prąd wyjściowy pozostaje stabilizowany zgodnie ze swoim zaprogramowanym ustawieniem tak długo, jak długo napięcie wyjściowe pozostaje między swoimi nastawami granicznymi. Flaga statusu CC (stałego prądu) wskazuje, że prąd wyjściowy jest stabilizowany oraz, że napięcie wyjściowe mieści się między swoimi nastawami granicznymi.
Należy też podkreślić, że gdy napięcie wejściowe osiągnie górną wartość graniczną, to zasilacz nie będzie już dłużej pracować w trybie stało-prądowym i nie będzie już utrzymywał stałej wartości prądu. Zamiast tego, zasilacz będzie teraz stabilizować napięcie wyjściowe w przedziale nastaw granicznych tego napięcia.

Dzięki własnościom trybów priorytetu CC (stałego prądu) i CV (stałego napięcia) użytkownicy mogą rozwiązywać różne, ważne problemy długoterminowych aplikacji pomiarowych, gdy będą tworzyć konfiguracje wymagające bardziej elastycznego, szybkiego zasilania lub pozbawionego nagłych wzrostów. Funkcje priorytetu CC i CV umożliwiają użytkownikowi wybór szybkości odpowiedzi lub trybu pracy w pętli przez określenie, czy wyjście zasilacza jest w trybie „szybko-napięciowym” czy też w trybie prądowym bez nagłych wzrostów, które przydają się przy testowaniu układów scalonych dużej mocy, testowaniu ładowania i rozładowywania, symulowaniu zakłóceń zasilania, pomiarach parametrów elektronicznych urządzeń samochodowych itd.

Zastosowania:

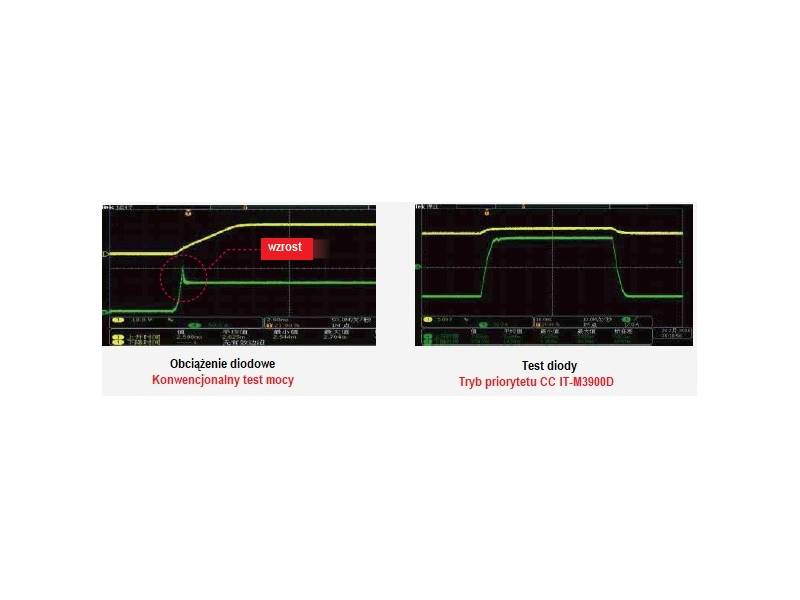

Testowanie diody, diody laserowej, LED, podzespołu półprzewodnikowego mocy
Mając do czynienia z obciążeniem diodowym, użytkownik może z łatwością ustawić w menu test w trybie priorytetu CC. Jest to korzystna własność, gdyż w przypadku testu mocy z użyciem do tego konwencjonalnego zasilacza szybkość tłumienia nagłego wzrostu prądu w momencie początkowym będzie mniejsza. Aby uniknąć nagłego wzrostu sygnału wyjściowego, tryb priorytetu CC/CV pozwala użytkownikowi regulować w ustawieniach tego trybu szybkością pętli stosownie do wymagań testu.

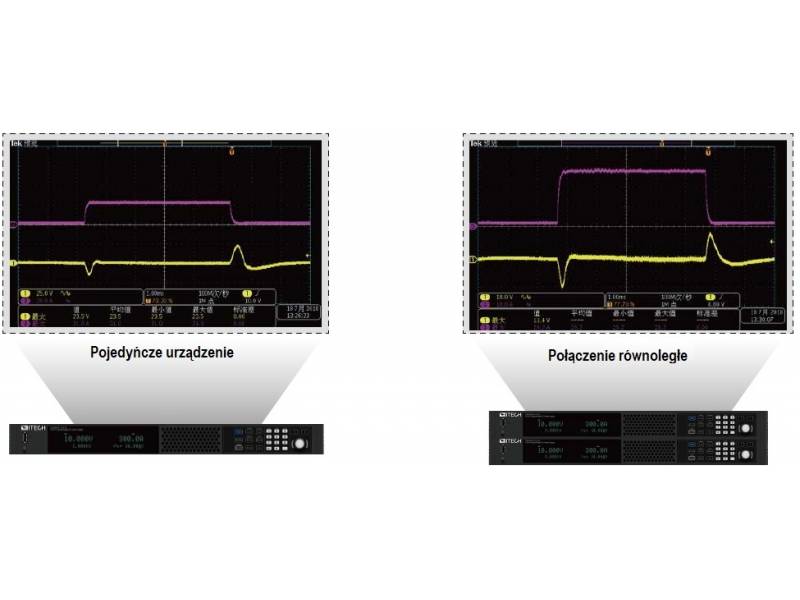

Technika połączenia równoległego o dużej wydajności

Zasilacze serii IT-M3900D wyposażono w tryb sterowania w konfiguracji master/slave co najmniej szesnastu takich urządzeń zasilających połączonych ze sobą równolegle. Użyta do realizacji połączeń technika światłowodowa firmy ITECH pozwala całkowicie pozbyć się problemów związanych z wolną szybkością oraz małą dokładnością spotykanych przy stosowaniu metod tradycyjnych. Z trybu korzysta się przy pomiarach i kalibrowaniu, w laboratoriach naukowo-badawczych, na liniach produkcyjnych i testowaniu z użyciem automatycznego sprzętu pomiarowego.
Zalety:
• Po sporządzeniu połączenia równoległego parametry nie zmieniają się.
• Po połączeniu równoległym nie trzeba dokonywać kalibracji.
• Optyczna transmisja falowodem między urządzeniami master i slave gwarantuje doskonałą jakość przy braku zakłóceń.
• Użycie techniki izolacji światłowodowej zapewnia skuteczną ochronę zarówno urządzenia zasilającego jak i obiektu pomiarowego.

Zastosowania:

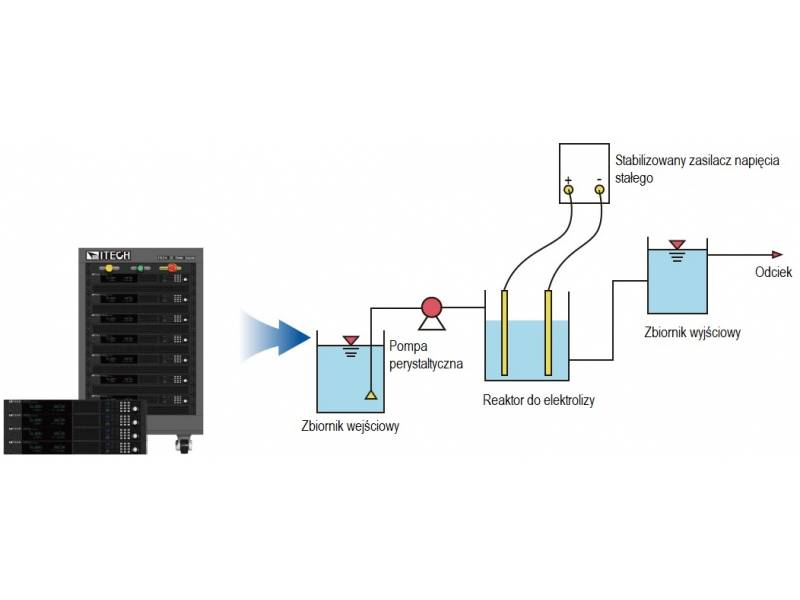

Sadzenie elektrolityczne, oczyszczanie ścieków, pokrywanie powierzchni, opryskiwanie, produkowanie wodoru z wody elektrolitycznej
Rekomendacja: IT-M3906-32-240 – pięć urządzeń połączonych ze sobą równolegle
Zalety:
1. Małe napięcie wyjściowe przy bardzo dużym prądzie wyjściowym, aby spełnić wymaganie testu ultra-dużym prądem;
2. Duża gęstość mocy przy małych rozmiarach użytego urządzenia: przy 32 V w obudowie 1U można uzyskać 240 A;
3. Duża dokładność wyprowadzania prądu, prąd płynący przy nakładaniu powłoki może być konfigurowany przez użytkownika stosownie do jego wymagań. Sygnał wyjściowy jest stabilny, o wiarygodnej wartości.

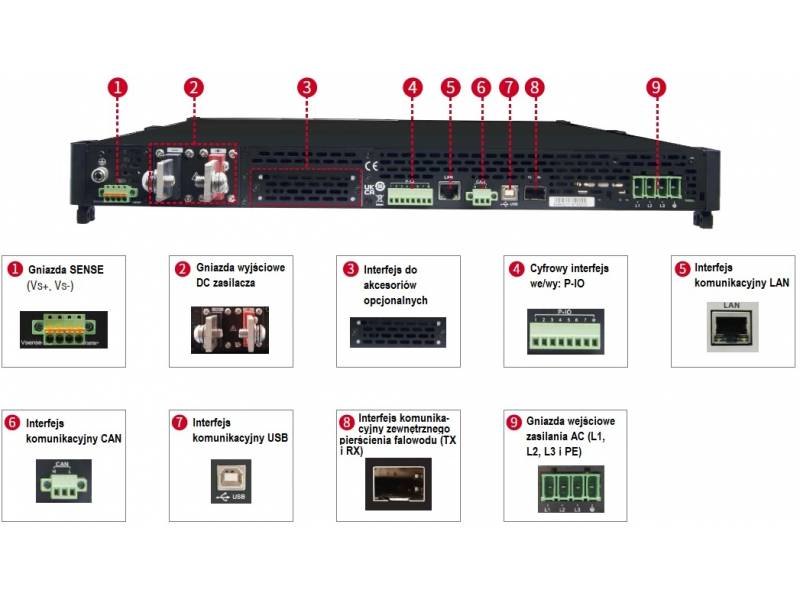

Interfejsy

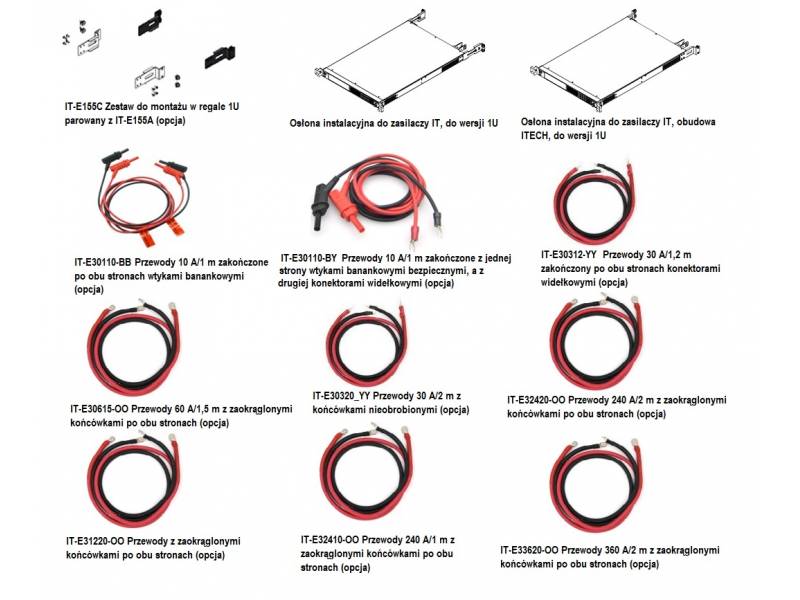

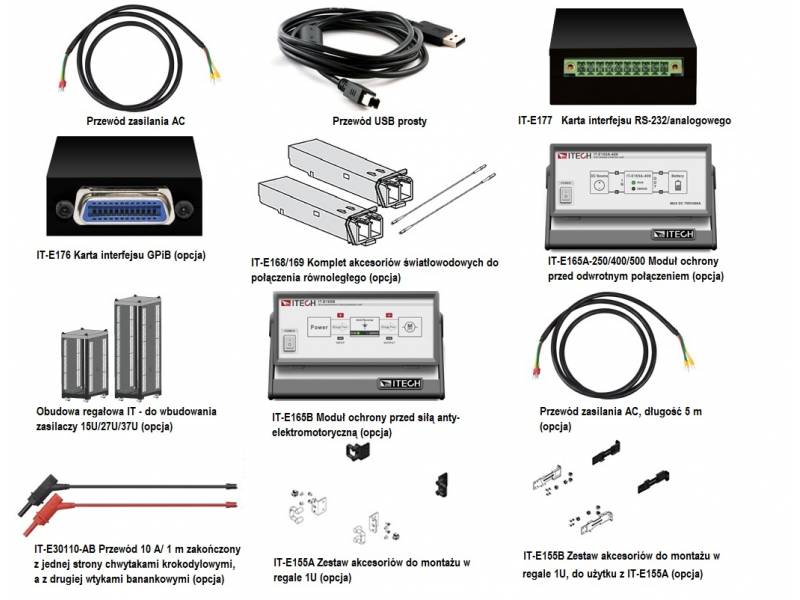

 Akcesoria opcjonalne

Kategoria Model Specyfikacja techniczna Opis

Zestaw do połączenia

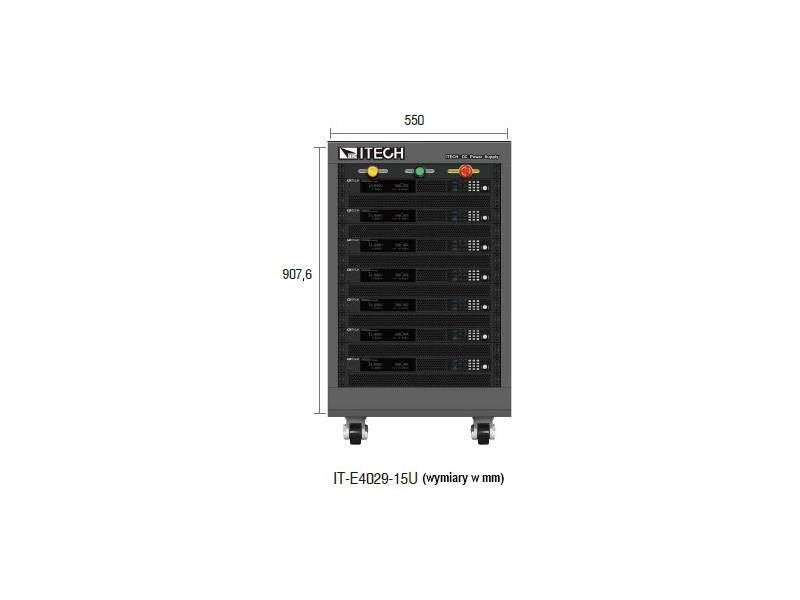

IT-E4029-15U Obudowa IT15U Wymiary: 800 x 550 x 907,6 mm
IT-E4029-27U Obudowa IT27U Wymiary: 800 x 600 x 1362,75 mm
IT-E4029-37U Obudowa IT27U Wymiary: 800 x 600 x 1764,35 mm
IT-E168 Zestaw kabla światłowodowego Do połączenia ze sobą urządzeń w obudowie
IT-E155A/B/C Zestaw do montażu w regale  Do instalacji obudowy regałowej
 Moduł funkcjonalny IT-E165A-250 *1 Moduł ochrony przed zamianą polaryzacji 750 V/250 A Aby uniknąć odwrotnego połączenia
IT-E165A-400 *1 Moduł ochrony przed zamiana polaryzacji 750 V/400 A Aby uniknąć odwrotnego połączenia
IT-E165A-500 *1  Moduł ochrony przed zamiana polaryzacji 900 V/400 A  Aby uniknąć odwrotnego połączenia
 IT-165B *2 Moduł ochrony przed siłą anty-elektromotoryczną  Aby uniknąć przeciwnego przepływu prądu
Inne akcesoria IT-E258 Przewód zasilania do modułu 3U, dł. 5m, standard CN Przewód zasilania sieciowego (AC)
IT-E258-15U Przewód zasilania do modułu 15U, dł. 5m, standard CN Przewód zasilania sieciowego (AC)
IT-E258-27U Przewód zasilania do modułu 27U, dł. 5m, standard CN Przewód zasilania sieciowego (AC)
IT-E258-37U Przewód zasilania do modułu 37U, dł. 5m, standard CN Przewód zasilania sieciowego (AC)
IT-E176 Interfejs komunikacyjny GPiB
IT-E177 Karta RS232 i analogowego interfejsu komunikacyjnego

*1 Napięcie/prąd obiektu pomiarowego musi mieścić się w zakresie znamionowym modułu IT-E165A.
*2 Napięcie/prąd obiektu pomiarowego musi mieścić się w zakresie znamionowym modułu IT-E165B.





DANE TECHNICZNE ZASILACZA IT-M3906D-300-60

    IT-M3906D-300-60
Wartość znamionowa Napięcie od 0 do 300 V
Prąd od 0 do 60 A
Moc od 0 do 6000 W
Rezystancja szeregowa
(tryb priorytetu CV)
od 0 do 1 Ω
Rozdzielczość ustawiania wstępnego (setup) Napięcie 0,01 V
Prąd  0,001 A
Moc 1 W
Rezystancja szeregowa
(tryb priorytetu CV)
0,001 Ω
Rozdzielczość potwierdzenia zapisu (readback) Napięcie 0,01 V
Prąd 0,001 A
Moc 1 W
Dokładność ustawienia wstępnego (setup) Napięcie ≤ 0,03% + 0,03% w.p.
Prąd ≤ 0,1% + 0,1% w.p.
Moc ≤ 0,5% + 0,5% w.p.
Rezystancja szeregowa
(tryb priorytetu CV)
≤ 1% w.p.
Dokładność potwierdzenia zapisu (readback) Napięcie ≤ 0,03% + 0,03% w.p.
Prąd ≤ 0,1% + 0,1% w.p.
Moc ≤ 0,5% + 0,5% w.p.
Tętnienia *2 Wartość szczytowa napięcia ≤ 300 mV pp
Wartość skuteczna napięcia ≤ 50 mV
Współczynnik temperaturowy dryftu sygnału wejściowego Napięcie ≤ 30 ppm/°C
Prąd ≤ 50 ppm/°C
Współczynnik temperaturowy dryftu potwierdzenia odczytu (readback) Napięcie ≤ 30 ppm/°C
Prąd ≤ 50 ppm/°C

Czas narastania (bez obciążenia)
Czas narastania (pełne obciążenie)
Czas opadania (bez obciążenia)
Czas opadania (pełne obciążenie)

Napięcie ≤ 30 ms
Napięcie ≤ 60 ms
Napięcie ≤ 1 s
Napięcie ≤ 100 ms
Czas odpowiedzi na zakłócenie (zmiana od 20% do 90% prądu znamionowego Napięcie  ≤ 1 ms *1
Współczynnik stabilizacji od zmian napięcia zasilania Napięcie ≤ 0,01% + 0,01% w.p.
Prąd ≤ 0,03% + 0,03% w.p.
Współczynnik stabilizacji od zmian obciążenia Napięcie ≤ 0,01% + 0,01% w.p.
Prąd ≤ 0,05% + 0,05% w.p.
Ochrona wejścia OCP 63 A
OVP 303 V
OPP 6120 W
Napięcie kompensacji między gniazdami SENSE i REMOTE ≤ 3 W
Wejście zasilania AC *3 Napięcie 3 φ, od 200 V do 480 V
1 φ, od 100 V do 240 V
Częstotliwość 50/60 Hz
Maksymalna moc pozorna 6,5 kVA
Maksymalny prąd przemienny 12,5 A AC
Maksymalna sprawność 94,5%
Współczynnik mocy 0,99
Składowa stała ≤ 0,2 A
Zawartość harmonicznych prądu ≤ 3%
Czas odpowiedzi na rozkaz programowania 0,1 ms
Wytrzymałość napięciowa izolacji (między DC a masą)  600 V DC
Wytrzymałość napięciowa izolacji (między AC a masą) 3500 V DC
Wymiary 744,22 x 459 x 56,81 [mm]
Masa 15 kg

*1 Od 25% do 90% prądu znamionowego
*2 Wartość tętnień podano dla wejściowego, trójfazowego sygnału przemiennego.
*3 Prąd przemienny zostanie ograniczony do 12,5 V AC. Przy małym wejściowym sygnale przemiennym moc zostanie ograniczona. Na przykład:
Sygnał wejściowy trójfazowy, napięcie przewodowe 200 V AC, moc wyniesie P = 200 V AC x 12,5 A AC x 1,732 = 4330 VA.
Sygnał wejściowy jednofazowy, napięcie fazowe 200 V AC, moc wyniesie P= 200 V AC x 12,5 A AC = 2500 VA.
* Powyższe informacje mogą ulec zmianie bez uprzedniego powiadomienia o tym.
