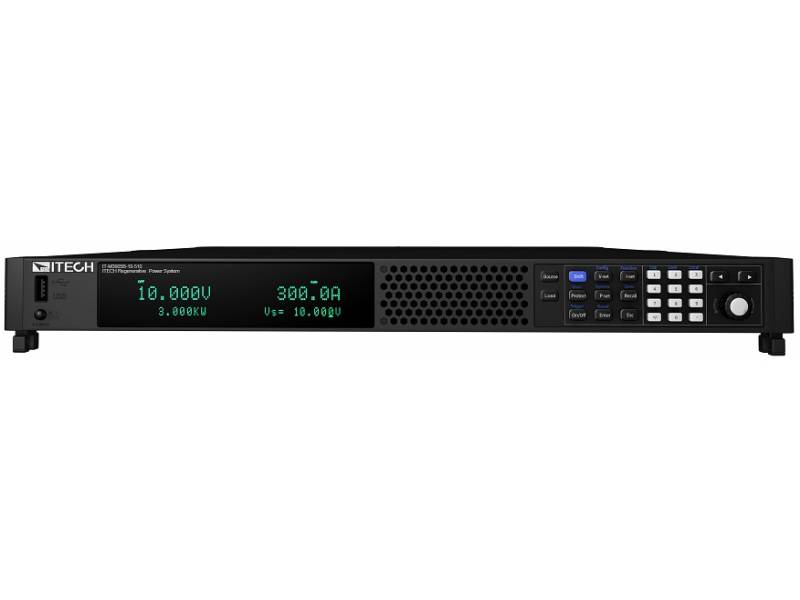

ITECH IT-M3902B-80-40 – system zasilania regeneracyjnego DC (±2 kW/80 V/±40 A) seria IT-M3900B

System zasilania regeneracyjnego IT-M3902B-80-40 wyprowadza w trybie źródła napięcie stałe, które można regulować w przedziale od 0 V do 80 V, przy prądzie od -40 A do +40 A i mocy od -2000 W do +2000 W, a w trybie obciążenia – napięcie stałe, które można regulować od 0 V do 80 V, przy prądzie od 0 A do 40 A i mocy od 0 W do 2000 W.
IT-M3902B-80-40 jest jednym z serii IT-M3900B liczącej 25 przyrządów łączących w sobie własności czterech serii – zasilacza napięcia stałego, zasilacza dwukierunkowego, systemu zasilania regeneracyjnego i elektronicznego obciążenia regeneracyjnego. Przyrządy serii IT-M3900B charakteryzują się bardzo dużą gęstością mocy serii M, przy maksymalnej mocy wyjściowej równej 6 kW, maksymalnym prądzie równym 510 A i napięciu wyjściowym do 1500 V. Zależnie od maksymalnej mocy wyjściowej można je montować  w obudowie regałowej modułu 1U lub 2U. Przyrządy wyróżniają się też wygodną skalowalnością systemu oraz małym rozmiarem fizycznym, pozwalającym zaoszczędzić miejsce. Dzięki tym własnościom mogą w pełni spełniać nawet najostrzejsze wymagania użytkowników co do wielofunkcyjności, oszczędności energii, bezpieczeństwa oraz stabilności parametrów.
System serii IT3900B może pracować jako dwukierunkowy zasilacz napięcia stałego lub niezależne obciążenie regeneracyjne. Do przełączenia między trybami źródła i obciążenia służy tylko jeden przycisk. Jest to własność unikatowa i często decydująca o wyborze przez użytkowników pracujących w różnych otoczeniach pomiarowych, w dziedzinach takich, jak akumulatory, magazynowanie energii, pojazdy elektryczne, zielona energia i automatyczne systemy pomiarowe.

0,00  netto 0,00  brutto

Dostępność:

Ilość



Własności systemu regeneracyjnego IT-M3902B-80-40

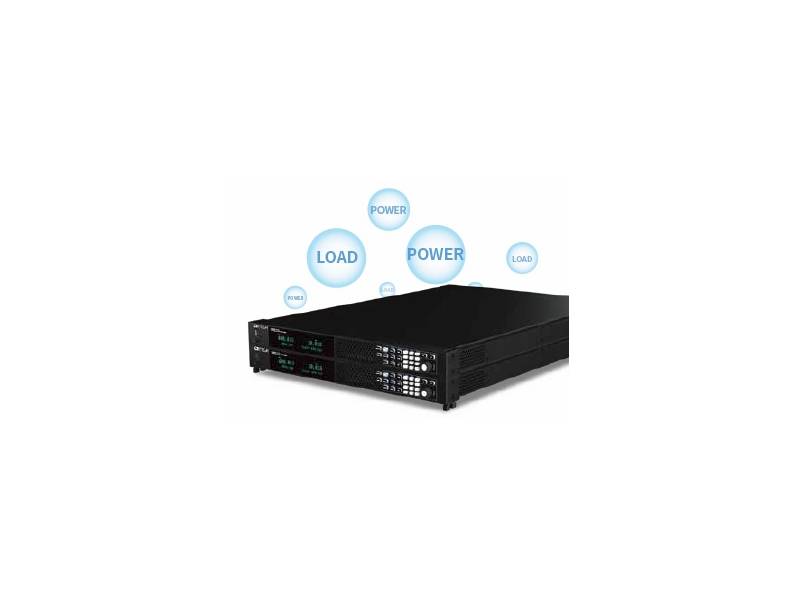

• Dwa w jednym, dwukierunkowy zasilacz i obciążenie regeneracyjne

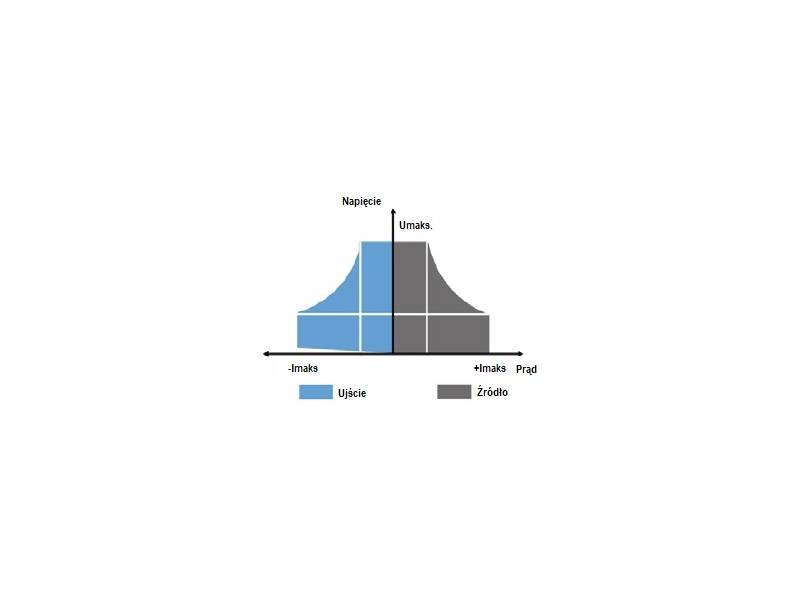

• Napięcie wyjściowe stałe regulowane w trybie źródła od 0 V do 80 V
• Prąd stały regulowany w trybie źródła od -40 A do +40 A
• Moc wyjściowa w trybie źródła: od -2000 W do +2000 W
• Napięcie wejściowe stałe regulowane w trybie obciążenia od 0 V do 80 V
• Prąd stały regulowany w trybie obciążenia od 0 A do 40 A
• Moc w trybie obciążenia: od 0 W do 2000 W
• Jeden tylko przycisk na płycie przedniej do przełączania między źródłem a obciążeniem
• Kompaktowa budowa, montaż w regale 1U (w wersjach serii IT-M3900B o maksymalnej mocy wyjściowej do 6 kW) lub 2U (w wersjach tej serii – do 12 kW)
• Dwukierunkowy przepływ energii między testowanym obiektem a siecią elektroenergetyczną
• Praca zasilaczy w połączeniu równoległym ze sterowaniem „master-slave” – przydaje się w razie konieczności zwiększenia mocy wyjściowej
• Funkcja regeneracji energii o dużej sprawności – pozwala zmniejszyć koszty elektryczności i chłodzenia
• Funkcja priorytetu CC i CV
• Możliwość regulowania impedancji wyjściowej
• Funkcja symulowania akumulatora
• Częściowa zgodność z samochodowymi normami pomiarowymi LV123, LV148, DIN40839, ISO-16750-2, SAEJ1113-11, LV124 i ISO21848
• Możliwość ustawiania zbocza sygnału napięcia, prądu i mocy
• Symulowanie dynamicznych warunków jazdy, maksymalnie 10 milionów punktów
• 8 rodzajów pracy w trybie źródła: CC, CV, CW, CR, CC+CV, CV+CR, CR+CC, CC+CV+CW+CR
• Różne rodzaje zabezpieczeń: OVP, ±OCP, ±OPP, OTP, ochrona przed przejściowym spadkiem napięcia, anty-islanding, wykrywanie sieci elektroenergetycznej
• Interfejsy wbudowane standardowo: USB, CAN, LAN, cyfrowego we/wy; interfejsy oferowane jako opcjonalne: GPiB, wyjścia przetwornika c/a i RS232
*1 Przy łączeniu zasilaczy wersji 1U > 16, a wersji 2U > 8, zaleca się kontaktować się z firmą ITECH.
*2 Własność ta nie jest dostępna w wersjach 10 V.

Zastosowania
Przemysłowe moduły zasilające:
falowniki, moduły zasilania awaryjnego, dwukierunkowe przetwornice DC-DC, prostowniki
Silniki małej i średniej mocy:
drony, elektronarzędzia, rowery elektryczne
Pojazdy elektryczne:
dwukierunkowe ładowarki pokładowe, moduły przetwarzania DC-DC, elektroniczne urządzenia samochodowe
Komunikacja 5G i centrum danych:
urządzenia zasilania bezprzerwowego (UPS), jednostki falowników, zasilacze wysokiego napięcia stałego

Przełączanie między dwukierunkowością a regeneracją tylko jednym przyciskiem

Każdy z przyrządów serii IT-M3900B różni się od innych zasilaczy dwukierunkowych. Stanowi system zasilania regeneracyjnego, łączy dwa urządzenia w jednej obudowie modułu 1U. Jest nie tylko dwukierunkowym zasilaczem napięcia stałego, lecz również regeneracyjnym obciążeniem elektronicznym. Można go szybko przełączać między źródłem a obciążeniem, naciskając tylko jeden przycisk umieszczony na płycie przedniej, a także łatwo dołączać do testowanego obiektu. Kupując IT-M3900B, można nie tylko zaoszczędzić miejsce potrzebne do montażu, lecz również zmniejszyć koszt takiej inwestycji.



 Bezprzerwowe przełączanie między źródłem a obciążeniem

Zasilacz serii IT-M3900B można przełączać między trybami źródła i ujścia w sposób bezprzerwowy, szybki i ciągły, skutecznie unikając nagłych wzrostów napięcia i prądu. Z powyższych powodów zasilacze te nadają się doskonale do testowania akumulatorów, sprzętu do montowania cel w obudowach, płyt z układami zabezpieczającymi akumulatory i innych.

Szeroki zakres parametrów wyjściowych

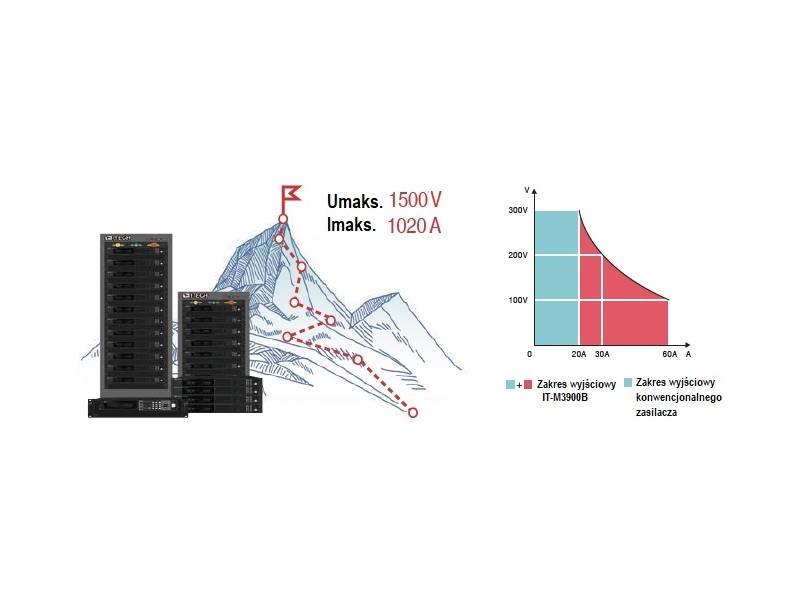

Seria IT-M3900B obejmuje 25 wersji zasilaczy. Zakres dostępnych maksymalnych napięć wyjściowych tych wersji rozciąga się od 10 V do 1500 V, a maksymalny prąd wyjściowy pojedynczego przyrządu może osiągnąć aż 1020 A. Stąd też przyszły użytkownik może wybierać ze znacznie większej kombinacji znamionowych napięć i prądów wyjściowy niż w przypadku konwencjonalnych zasilaczy napięcia stałego o ustalonych zakresach parametrów wyjściowych. Tylko jeden zasilacz serii IT-M9300B może być użyty w szerokim zakresie aplikacji. Umożliwia też budowę systemów zasilania, oszczędzając jednocześnie potrzebne do tego miejsce.

Funkcja priorytetu CC i CV
Funkcja ta umożliwia swoim użytkownikom efektywnie i elastycznie rozwiązywać różne ważne problemy aplikacji wymagających zasilania o dużej szybkości i braku nagłych, krótkotrwałych wzrostów napięcia i prądu. Użytkownicy mogą korzystać z funkcji priorytetu CC i CV, aby ustawiać szybkość układu pętli, a także decydować, czy ma być wyprowadzane napięcie szybkie (o krótkim czasie narastania) czy też napięcie lub prąd bez nagłych wzrostów. Własność ta przydaje się przy testowaniu układów scalonych dużej mocy, monitorowaniu stanów ładowania-rozładowywania akumulatora, a także przy symulowaniu zakłóceń i testowaniu parametrów elektronicznych urządzeń samochodowych.

Testowanie stanów ładowania-rozładowywania akumulatora
Zasilacze serii IT-M3900B mają unikatową konstrukcję dwukierunkową, regulowaną impedancję wyjściową, a w trybie obciążenia mogą pracować w jednym z czterech rodzajów pracy CC, CV, CP i CR. Użytkownik korzystając z tych własności, może symulować charakterystyki ładowania i rozładowywania akumulatora, konfigurować różne warunki pomiarowe i przetwarzać dane pomiarowe tak, aby były dostosowane do testowania ładowania i rozładowywania różnego rodzaju przenośnych akumulatorów.
Korzystając z opcjonalnego oprogramowania ITS5300 do testowania akumulatorów, można sprawdzać następujące elementy:

• Symulowanie warunków
  drogowych
• Testowanie parametrów
  ładowania i rozładowywania
  akumulatora
• Testowanie „cyklu życia”
• Sprawdzanie zgodności
• Pomiar rezystancji wewnętrznej
  prądem stałym
• Pomiar temperatury
• Test pojemności
• Testowanie przydatności do
   pracy
• Sprawdzanie niezawodności
• Testowanie odporności na
   przeładowanie i nadmierne
   rozładowanie

Własność regeneracji energii i przyjazność dla środowiska naturalnego

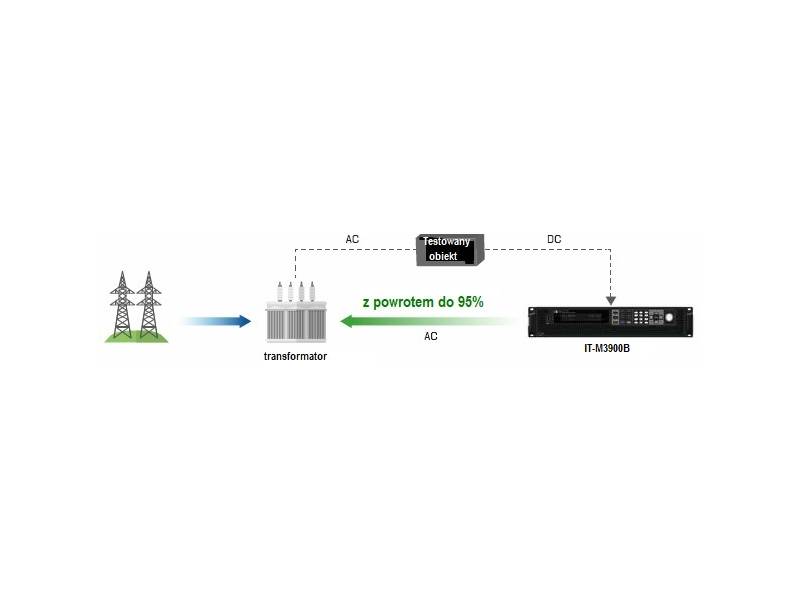

Przy włączonej funkcji regeneracji energii system zasilania IT-M3900B może oddawać do 95% energii do sieci energoelektrycznej zamiast wydzielać tę energię w postaci ciepła. Takie rozwiązanie nie tylko zmniejsza koszt zużywanej energii i infrastruktury służącej do ogrzewania, klimatyzacji, wentylacji i chłodzenia, ale redukując emisję dwutlenku węgla do atmosfery, wpływa pozytywnie na środowisko naturalne.
IT-M3900B ma też funkcję automatycznego wykrywania sieci energoelektrycznej, która może wykrywać w czasie rzeczywistym napięcie fazowe i częstotliwość oraz synchronizować się z tą siecią, czyniąc proces regeneracji automatycznym i bezpiecznym.

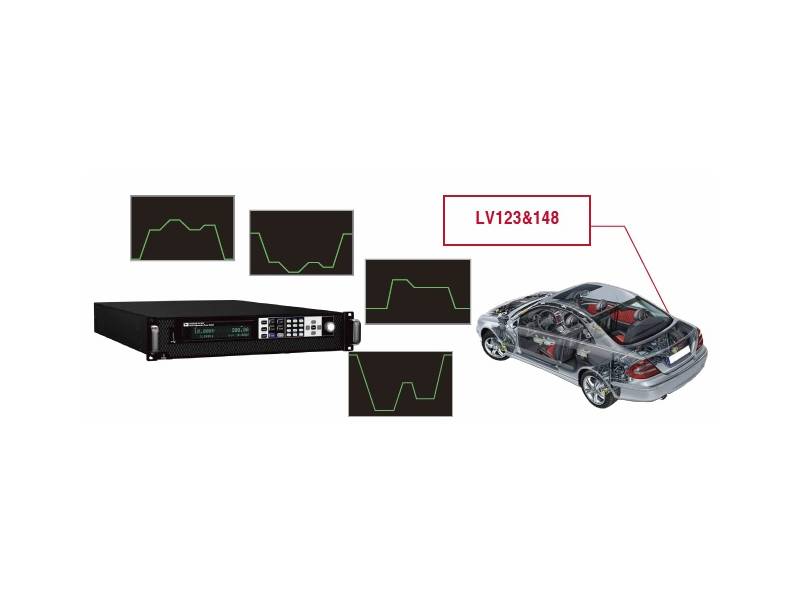

Zgodność wstępna z wieloma normami testowania podzespołów do pojazdów elektrycznych
Zakłócenia zasilania występują często w trakcie rozruchu i jazdy. Aby upewnić się, że elektroniczny podzespół samochodowy może je wytrzymać, należy w trakcie testu zasymulować warunki najgorszego przypadku. IT-M3900B ma wbudowane niektóre krzywe, które są wstępnie zgodne z różnymi normami samochodowymi, w tym z: LV123, LV418, DIN40839, ISO-16750-2, SAEJ1113-11, LV124 oraz ISO21848. Użytkownik może z łatwo i bezpośrednio przywoływać różne przebiegi. Nie musi w tym celu samodzielnie programować zasilacza, ani też kupować dodatkowego oprogramowania.

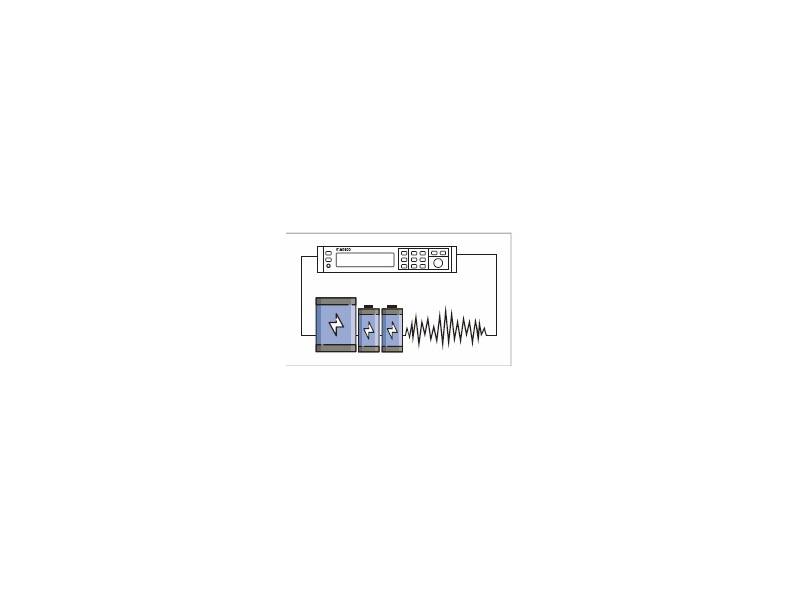

Funkcja symulacji akumulatora

System zasilający IT-M3900B ma konstrukcję dwukierunkową oraz regulowaną impedancję wyjściową, co ułatwia jego użytkownikowi szybkie ustawienie napięcia, pojemności, rezystancji wewnętrznej oraz kontroli stanu akumulatora (SOC). Użytkownik może też szybko, z płyty przedniej, zdefiniować matrycę akumulatora, która będzie następnie pomocna przy symulowaniu własności ładowania
i rozładowywania akumulatora oraz w trakcie innych testów.
Firma ITECH zapewnia opcjonalne oprogramowanie BSS2000 do symulacji akumulatora. Użytkownik może samodzielnie zdefiniować krzywą akumulatora, wprowadzając jego typowe parametry. Może też ustawić początkową pojemność akumulatora, w celu sprawdzenia charakterystyk testowanego obiektu w różnych stanach akumulatora. Program BSS2000 obsługuje też import matrycy matlab akumulatora oraz pliku w formacie .CSV. z krzywą ładowania i rozładowywania akumulatora, aby dzięki tym danym można było symulować później rzeczywiste charakterystyki ładowania i rozładowania akumulatora.


Graficzny interfejs użytkownika programu do symulacji akumulatora BSS2000

Wiele trybów pracy

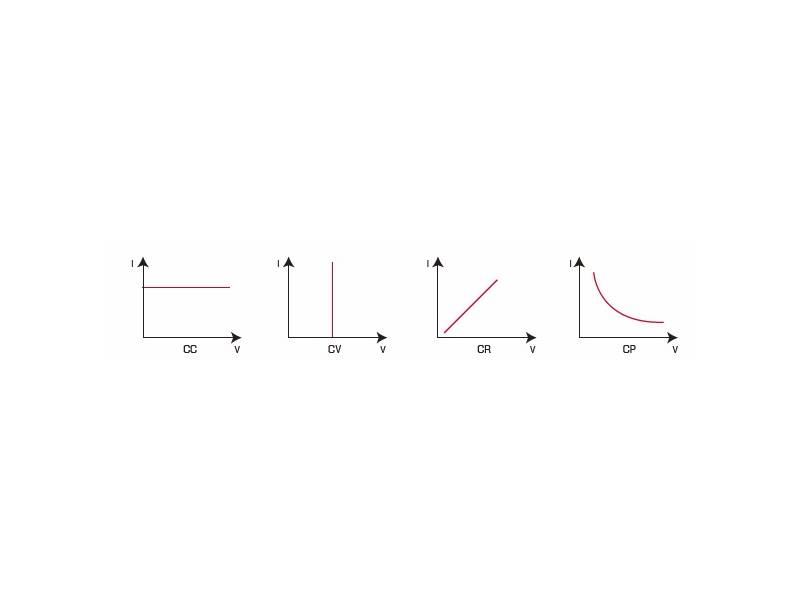

Urządzenia serii IT-M3600 oferują użytkownikowi podstawowe tryby pracy CC, CV, CP i CR, bazujące na systemowym trybie zasilacza.

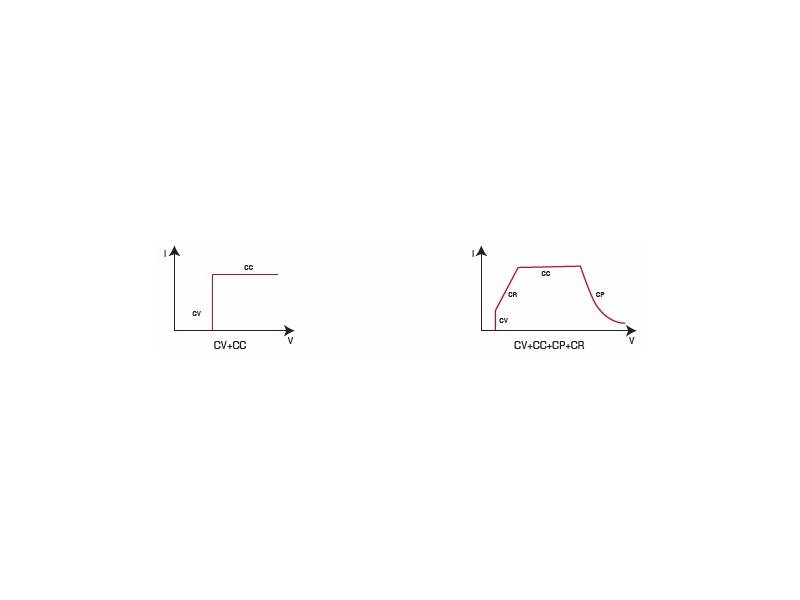

Zapewniają ponadto tryby pracy CC+CR, CV+CR, CV+CC i CC+CV+CP+CR, cztery złożone tryby pracy, bazujące trybie obciążenia, które można zaadoptować do wymagań różnych środowisk pomiarowych.

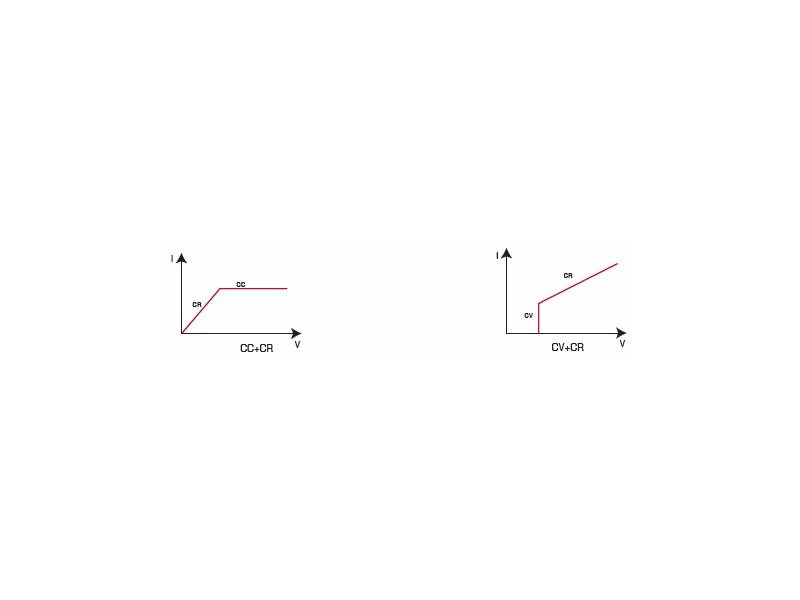

Trybu CC+CR można użyć, testując własności funkcji zabezpieczającej przed przekroczeniem wartości granicznej napięcia, wartości granicznej prądu, a także testując dokładność napięcia stałego
i dokładność prądu stałego.
Trybu CV+CR można używać do symulacji światła emitowanego przez LED, do testu mocy LED oraz pomiaru parametrów tętnień prądu LED.

Trybu CV+CC można używać, ładując symulowany akumulator, testując stację ładującą lub ładowarkę samochodową. Gdy tryb CV jest aktywny, to maksymalny prąd ładowania jest ograniczony.



Trybu CV+CC+CP+CR można używać do testowania ładowarki akumulatorów litowo-jonowych, aby otrzymać kompletną krzywą ładowania U-I. Ponadto, jeśli układ chroniący testowany obiekt przed uszkodzeniem jest uszkodzony, można włączyć przełączanie automatyczne, unikając zniszczeń.

Porównanie parametrów systemów zasilających serii IT-M3900B

Napięcie Wersja   Prąd Moc   Prąd Moc Rozmiar
10 V IT-M3901B-10-170 źródło -120÷170 A -1200÷1700 W obcią-żenie 3÷120 A 12÷1200 W 1U
IT-M3903B-10-340 -240÷340 A  -2400÷3400 W 4÷240 A 40÷2400 W 1U
IT-M3905B-10-510 -360÷510 A -3600÷5100 W 6÷360 A 60÷3600 W 1U
IT-M3910B-10-1020 -720÷1020 A -7200÷10200 W 12÷720 A 120÷7200 W 2U
  32 V     IT-M3902B-32-80 źródło ±80 A ±2 kW obcią-żenie  80 A 2 kW 1U
IT-M3904B-32-160   ±160 A ±4 kW 160 A  4 kW 1U
IT-M3906B-32-240   ±240 A ±6 kW  240 A  6 kW 1U
IT-M3912B-32-480  ±480 A ±12 kW 480 A 12 kW 2U
80 V IT-M3902B-80-40 źródło ±40 A ±2 kW obcią-
żenie
40 A 2 kW 1U
IT-M3904B-80-80 ±80 A ±4 kW 80 A 4 kW 1U
IT-M3906B-80-120 ±120 A ±6 kW 120 A 6 kW 1U
IT-M3912B-80-240 ±240 A ±12 kW 240 A 12 kW 2U
300 V IT-M3902B-300-20 źródło ±20 A ±2 kW obcią-
żenie
20 A  2 kW  1U
IT-M3904B-300-40 ±40 A ±4 kW 40 A 4 kW  1U
IT-M3906B-300-60 ±60 A ±6 kW 60 A  6 kW  1U
IT-M3912B-300-120 ±120 A ±12 kW 120 A  12 kW  2U
  500 V IT-M3902B-500-12  źródło ±12 A  ±2 kW    obcią-
żenie
12 A   2 kW 1U
IT-M3904B-500-24 ±24 A ±4 kW  24 A  4 kW 1U
IT-M3906B-500-36 ±36 A ±6 kW 36 A 6 kW 1U
IT-M3912B-500-72 ±72 A ±12 kW 72 A 12 kW 2U
800 V IT-M3902B-800-8 źródło ±8 A ±2 kW obcią-żenie 8 A 2 kW 1U
IT-M3904B-800-16 ±16 A ±4 kW 16 A 4 kW 1U
IT-M3906B-800-24 ±24 A ±6 kW 24 A 6 kW 1U
IT-M3912B-800-48 ±48 A ±12 kW 48 A 12 kW 2U
1500 V IT-M3906B-1500-12 źródło ±12 A ±6 kW obciąż. 12 A 6 kW 1U

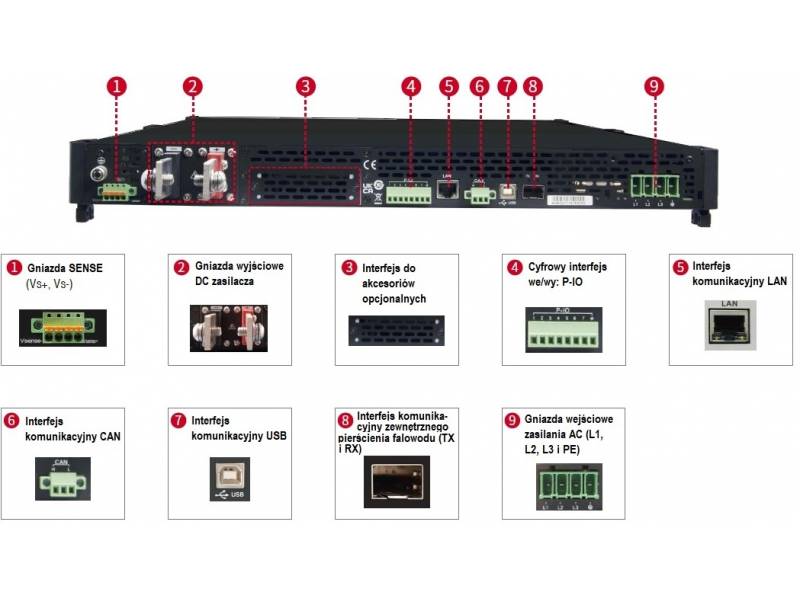

Interfejsy


Akcesoria opcjonalne

Model Dane techniczne Opis

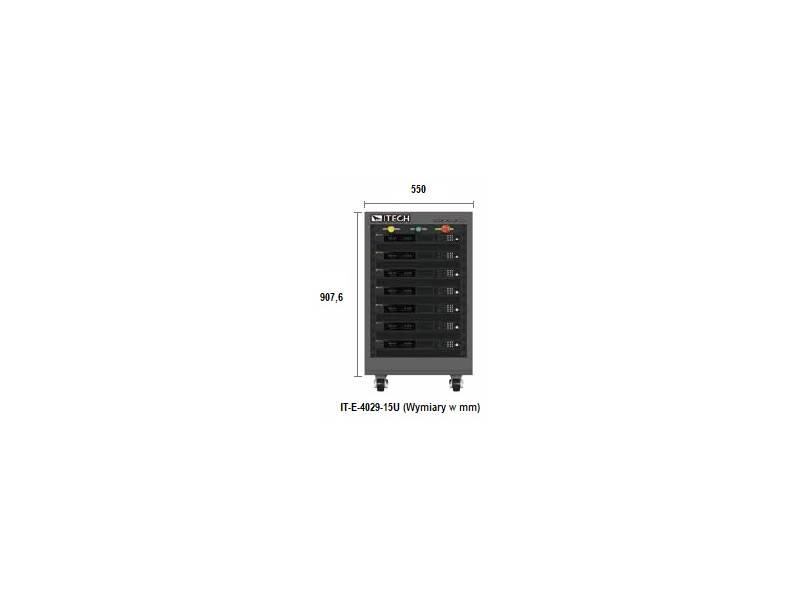

IT-E4029-15U Obudowa regałowa IT15U 800 x 550 x 907,6 [mm]
IT-E4029-27U Obudowa regałowa IT27U 800 x 600 x 1362,75 [mm]
IT-E4029-37U Obudowa regałowa IT37U 800 x 600 x 1764,35 ]mm]
IT-E168 Komplet optycznych kabli światłowodowych  do komunikacji równoległej między jednostkami w regale
IT-E155A/B/C Zestaw do montażu w obudowie regałowej do instalacji w regale
IT-E165A-250 *1 Moduł ochrony przed odwróceniem 750 V/250 A ochrona przed odwróceniem polaryzacji
IT-E165A-400 *1 Moduł ochrony przed odwróceniem 750 V/400 A ochrona przed odwróceniem polaryzacji
IT-E165A-500 *1 Moduł ochrony przed odwróceniem 900 V/400 A ochrona przed odwróceniem polaryzacji
IT-E165B *2 Moduł ochrony przed siłą anty-elektromotoryczną 1200 V/200 A, aby uniknąć przepływu prądu w kierunku przeciwnym
IT-E258 Przewód dł. 5 m do obudowy 3U, zgodność z nor. CN   wejściowy przewód zasilania sieciowego
IT-E258-15U Przewód dł. 5 m do obudowy 15U, zgodność z nor. CN wejściowy przewód zasilania sieciowego
IT-E258-27U Przewód dł. 5 m do obudowy 27U, zgodność z nor. CN wejściowy przewód zasilania sieciowego
IT-E258-37U Przewód dł. 5 m do obudowy 37U, zgodność z nor. CN wejściowy przewód zasilania sieciowego
IT-E176 Interfejs komunikacyjny GPiB
IT-E177 Karta z interfejsami RS232 i wyjścia przetwornika c/a

*1 Napięcie/prąd obiektu pomiarowego powinien mieścić się w zakresie znamionowym IT-E165A.
*2 Napięcie/prąd obiektu pomiarowego powinien mieścić się w zakresie znamionowym IT-E165B.

Dane techniczne systemu zasilającego IT-M3902B-80-40

Tryb źródła

Wartości znamionowe Napięcie wyjściowe od 0 V do 80 V
Prąd wyjściowy od -40 A do +40 A
Moc wyjściowa od -2000 W do +2000 W
Rezystancja szeregowa (w trybie CV) od 0 Ω do 0,3 Ω
Rezystancja obciążenia (w trybie CC) od 0,01 Ω do 800 Ω
Rozdzielczość ustawiania wstępnego (setupu)  Napięcie 0,001 V
Prąd 0,01 A
Moc 1 W
Rezystancja szeregowa (w trybie CV) 0,001 Ω
Rezystancja obciążenia (w trybie CC) 0,01 Ω
Rozdzielczość potwierdzania odczytu Napięcie 0,001 V
Prąd 0,01 A
Moc 1 W
Dokładność ustawiania wstępnego (setupu)

Napięcie ≤ 0,03% + 0,03% w.p.
Prąd ≤ 0,1% + 0,1% w.p.
Moc ≤ 0,5% + 0,5% w.p.
Rezystancja szeregowa (w trybie CC) ≤ 1% w.p.
Rezystancja szeregowa (w trybie CC) Granica dolna: 1/(1/Rustaw+(1/Rustaw)x0,05+0,0005)
Granica górna: 1/(1/Rustaw-(1/Rustaw)x0,05-0,0005)
Dokładność potwierdzania odczytu Napięcie ≤ 0,03% + 0,03% w.p.
Prąd ≤ 0,1% + 0,1% w.p.
Moc ≤ 0,5% + 0,5% w.p.
Tętnienia napięcia*¹ Wartość międzyszczytowa (Vp-p) ≤ 200 mV p-p
Wartość skuteczna (Vrms) ≤ 80 mV
Współczynnik temperaturowy ustawiania wstępnego (setupu) Napięcie ≤ 30 ppm/ºC
Prąd ≤ 50 ppm/ºC
Współczynnik temperaturowy potwierdzania odczytu Napięcie ≤ 30 ppm/ºC
Prąd ≤ 50 ppm/ºC
Czas narastania (przy braku obciążenia) Napięcie ≤ 15 ms
Czas narastania (przy pełnym obciążeniu) Napięcie ≤ 30 ms
Czas opadania (przy braku obciążenia) Napięcie ≤ 30 ms
Czas opadania (przy pełnym obciążeniu) Napięcie ≤ 15 ms
Czas odpowiedzi na przepięcie przejściowe
(przy zmianie od 20% do 90% prądu znamionowego)
Napięcie ≤ 1 ms
Współczynnik stabilizacji od zmian napięcie sieci zasilającej Napięcie ≤ 0,01% + 0,01% w.p.
Prąd ≤ 0,03% + 0,03% w.p.
Współczynnik stabilizacji od zmian obciążenia Napięcie ≤ 0,01% + 0,01% w.p.
Prąd ≤ 0,05% + 0,05% w.p.
Zabezpieczenie wyjścia Ochrona przed wzrostem prądu (OCP) -42 A lub +42 A
Ochrona przed wzrostem napięcia (OVP) 82 V
Ochrona przed wzrostem mocy (OPP) -2040 W lub +2040 W
Kompensacja spadku napięcia Remote Sense ≤ 2 V
Wyjście przetwornika c/a (opcja) Programowanie prądu Zewnętrzne napięcie programowania -10 V÷ 10 V ⇒ prądowi -40 A÷40 A
Monitorowanie prądu Prąd -40 A÷40 A ⇒ zewnętrznemu napięciu monitorowania -10 V÷10 V
Programowanie napięcia Zewnętrzne napięcie programowania
0 V÷80 V ⇒ napięciu 0 V÷10 V
Monitorowanie napięcia Napięcie 0 V÷80 V ⇒ zewnętrznemu napięciu monitorowania 0 V÷10 V

Tryb obciążenia

Wartości znamionowe

Napięcie od 0 V do 80 V
Prąd od 0 A do 40 A
Moc od 0 W do 2000 W
Rezystancja od 0,01 Ω do 800 Ω
Minimalne napięcie pracy 0,8 V przy 40 A
Wejściowy prąd upływowy 0,01 A
Rozdzielczość ustawiania wstępnego (setupu) Napięcie 0,001 V
Prąd 0,01 A
Moc 1 W
Rezystancja 0,01 Ω
Rozdzielczość potwierdzania odczytu Napięcie 0,001 V
Prąd 0,01 A
Moc 1 W
Dokładność ustawiania wstępnego (setupu) Napięcie ≤ 0,03% + 0,03% w.p.
Prąd ≤ 0,1% + 0,1% w.p.
Moc ≤ 0,5% + 0,5% w.p.
Rezystancja*2 Granica dolna: 1/(1/Rustaw+(1/Rustaw)x0,05+0,0005)
Granica górna: 1/(1/Rustaw-(1/Rustaw)x0,05-0,0005)
Dokładność potwierdzania odczytu Napięcie ≤ 0,03% + 0,03% w.p.
Prąd ≤ 0,1% + 0,1% w.p.
Moc ≤ 0,5% + 0,5% w.p.
Współczynnik temperaturowy ustawiania wstępnego (setupu) Napięcie ≤ 30 ppm/°C
Prąd ≤ 50 ppm/°C
Współczynnik temperaturowy potwierdzania odczytu Napięcie ≤ 30 ppm/°C
Prąd ≤ 50 ppm/°C
Czas odpowiedzi na przepięcie przejściowe Zbocze narastające 40 A/ms
Zbocze opadające 40 A/ms
Częstotliwość dynamiczna 500 Hz
Współczynnik stabilizacji od zmian napięcia sieci zasilającej Napięcie ≤ 0,01% + 0,01% w.p.
Prąd ≤ 0,03% + 0,03% w.p.
Współczynnik stabilizacji od zmian obciążenia Napięcie ≤ 0,01% + 0,01% w.p.
Prąd ≤ 0,05% + 0,05% w.p.
Test zwarcia Prąd 40,8 A
Zabezpieczenie wyjścia OCP (przed (przekroczeniem prądu) 42 A
Ochrona przed przekroczeniem mocy 2040 W
OVP (ochrona przed przekroczeniem napięcia) 85 V
Kompensacja spadku napięcia Remote Sense  ≤ 2 V
Wyjście przetwornika c/a (opcja) Programowanie prądu Zewnętrzne napięcie programowania 0 V÷ 10 V ⇒ 0 A÷40 A
Monitorowanie prądu Prąd 0÷40 A ⇒ zewnętrznemu napięciu monitorowania 0 V÷10 V
Programowanie napięcia Zewnętrzne napięcie programowania
0 V÷80 V ⇒ napięciu 0 V÷10 V
Monitorowanie napięcia Napięcie 0 V÷80 V ⇒ zewnętrznemu napięciu monitorowania 0 V÷10 V

Pozostałe parametry

Parametry znamionowe zasilania AC*³ Zakres napięcia sieci  trójfazowe, od 200 V do 480 V
jednofazowe, od 100 do 240 V
Częstotliwość 50/60 Hz
Maksymalna moc pozorna 2,25 kVA
Maksymalny prąd wejściowy 12,5 A AC
Maksymalna sprawność 92%
Współczynnik mocy 0,99
Składowa stała ≤ 0,2 A
Zawartość harmonicznych prądu ≤ 3%
Interfejsy Montowane standardowo: USB, LAN, CAN, we/wy
Opcjonalne: GPiB, wyjście przetwornika c/a i RS232
Czas odpowiedzi na rozkaz  0,1 ms
Liczba zasilaczy łączonych szeregowo ≤ 16
Zakres temperatur otoczenia pracy od 0 °C do 40 °C
Zakres temperatur otoczenia składowania od -10 °C do 70 °C
Stopień ochrony IP20
Wytrzymałość izolacji, napięcie DC do masy 300 V DC
Wytrzymałość izolacji, napięcie AC do masy  3500 V AC
Chłodzenie powietrzne
Wymiary [mm] 744,22 (długość) x 459 (szerokość) x 56,81 (wysokość)
Masa (netto) 10 kg

*1: Podane wartości tętnień zostały zmierzone dla wejściowego sygnału trójfazowego.
*2: Napięcie wejściowe i prąd wejściowy mają wartość nie mniejszą niż 10% w.p. (wartości pełnozakresowej)
*3: Przy małym napięciu wejściowym ustawiona moc ulega zmniejszeniu. Więcej informacji na ten temat można uzyskać, kontaktując się z firmą ITECH.
