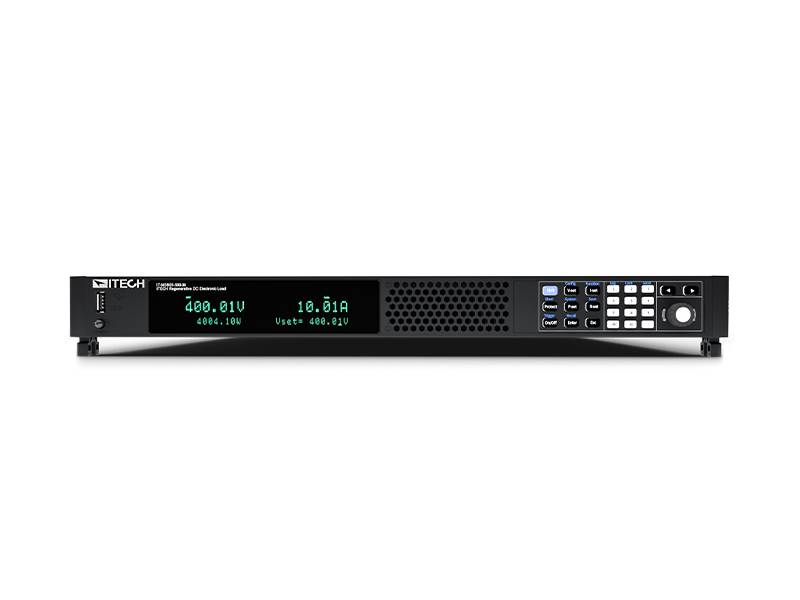

Regeneracyjne obciążenie elektroniczne DC IT-M3812-1500-24, własności:
• Napięcie pracy stałe (DC) regulowane od 0 V do 1500 V
• Maksymalny prąd pracy, stały, regulowany od 0 A do 24 A
• Moc regulowana od 0 W do 12 kW
• Obudowa regałowa rozmiaru 2U
• Rozdzielczość ustawiania napięcia i prądu równa odpowiednio 0,01 V i 0,001 A
• Rozdzielczość ustawiania mocy równa 1 W
• Dokładność ustawiania napięcia i prądu ≤ 0,03% + 0,03% w.p. i odpowiednio  ≤ 0,1% + 0,1% w.p.
• Możliwość pracy w połączeniu równoległym przy korzystaniu ze specjalnej techniki łączenia równoległego, utrzymanie na niezmiennie wysokim poziomie własności przyrządu przy jednoczesnym zwiększeniu mocy wyjściowej *
• Wydajna własność regeneracji energii pozwalająca na zmniejszenie kosztów elektryczności i chłodzenia
• Możliwość obserwowania mocy regenerowanej (przekazywanej do sieci elektroenergetycznej) na mierniku AC, na płycie przedniej
• Ustawianie zbocza napięcia, prądu i mocy
• Test rozładowywania akumulatora
• Symulowanie stanu zwarcia
• Funkcja listy – programowanie sekwencji wyjściowej o maksymalnie 200 krokach
• 10 zestawów pamięci
• 6 metod wyzwalania pracy funkcji listy i rejestracji danych
• 8 rodzajów pracy w trybie źródła: CC, CV, CW, CP, CC+CV, CV+CR, CR+CC, CC+CV+CW+CR
• Funkcja Von przeznaczona do sterowania włączaniem i wyłączaniem
• Wiele trybów ochrony: OVP, ±OCP, ±OPP, OTP, ochrona przed przejściowym spadkiem napięcia, funkcja anty-islandingu
• Automatyczne wykrywanie sieci elektroenergetycznej
• Ładowanie wstępne chroniące przed nagłym wzrostem prądu
• Wbudowane interfejsy (standardowe): USB, CAN, LAN, cyfrowego we/wy; opcjonalne: GPiB, analogowy i RS232
• Seria o kompaktowych obudowach: 6 kW w obudowie 1U i 12 kW w obudowie 2U
* Obciążenia elektroniczne DC wersji 10 V, montowane w obudowie 2U, mogą pracować w połączeniu równoległym liczącym maksymalnie 8 obciążeń inne natomiast w połączeniu równoległym maksymalnie 16.
Aby uzyskać szczegółowe informacje na temat łączenia równoległego > 6 obciążeń elektronicznych DC, należy kontaktować się z firmą ITECH.

Przegląd podstawowych parametrów regeneracyjnych obciążeń elektronicznych serii IT-M3800

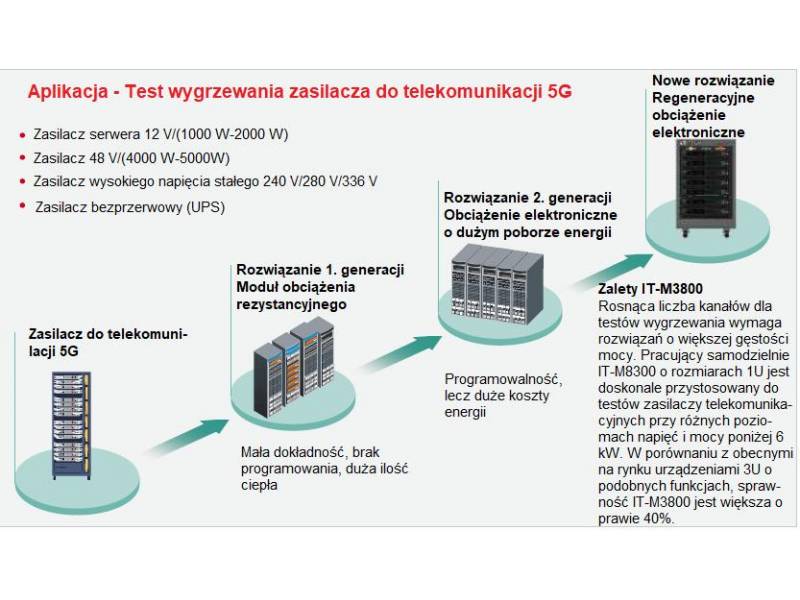

Aplikacje

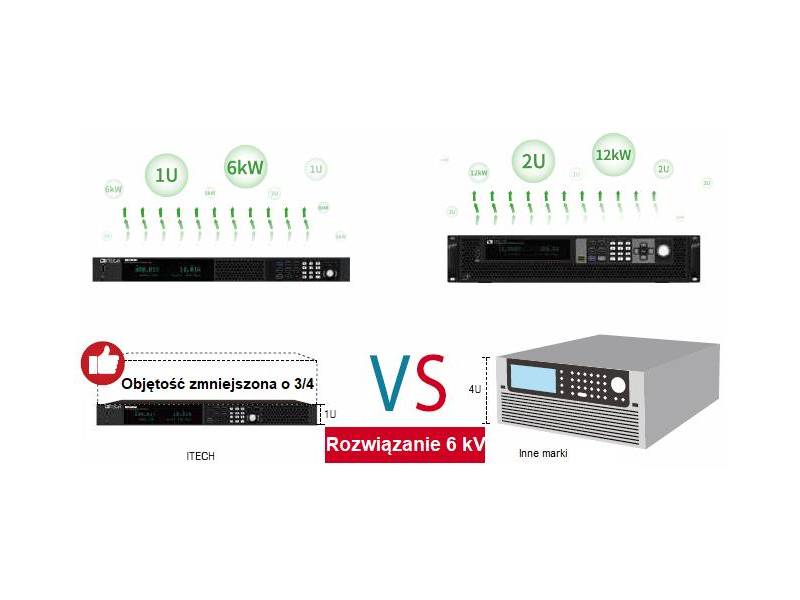

Duża gęstość mocy, rozmiary kompaktowe
Firma ITECH konstruuje swoje przyrządy tak, aby wyróżniały się jak największą gęstością mocy, pomagając w ten sposób swoim użytkownikom optymalizować rozwiązania pomiarowe. Przyrządy serii IT-M3800 zapewniają moc do 6 kW w obudowie o rozmiarach 1U i 12 kW w obudowie o rozmiarach 2U.

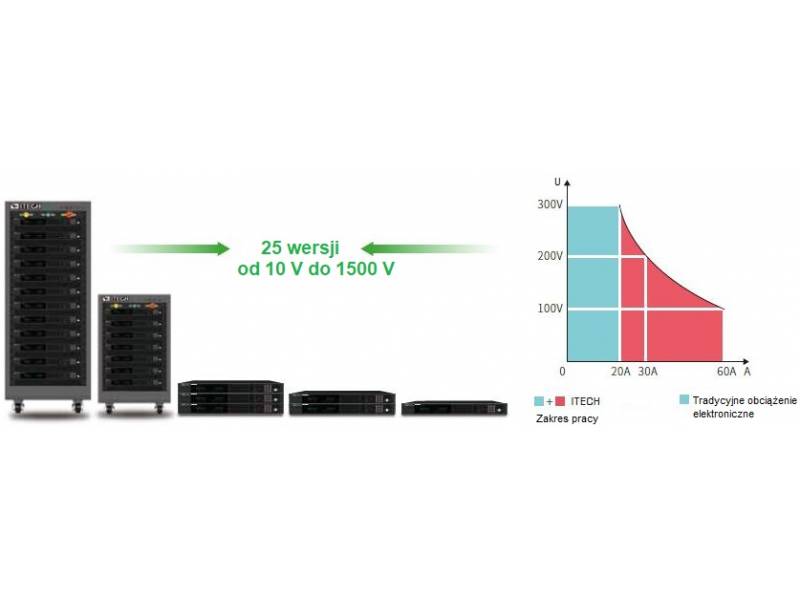

Szeroki wybór rozmiarów obudów regałowych pozwala zredukować koszty
Seria obciążeń elektronicznych DC IT-M3800 firmy iTECH liczy 26 wersji o znamionowym napięciu wyjściowym od 10 V do 1500 V i prądzie regulowanym aż do 720 A. Przyszły użytkownik ma do dyspozycji liczbę kombinacji napięcia i prądu daleko większą i bardziej elastyczną niż dostępna w tradycyjnych obciążeniach DC. Tylko jeden przyrząd  z wymienionej serii może pokryć szeroki zakres aplikacji i zredukować znacznie złożoność budowanego systemu, a do tego oszczędzając niezbędne do tego miejsce.

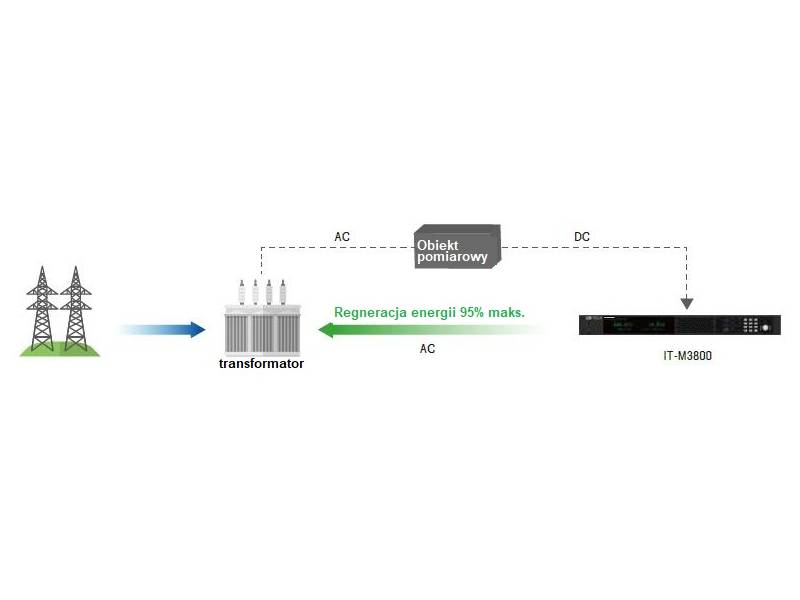

Własność regeneracji energii i przyjazność dla środowiska
W trybie regeneracji przyrząd serii IT-M3800 może oddać do sieci elektroenergetycznej maksymalnie 95% energii zamiast wydzielać ją w postaci ciepła. Dzięki temu pozwala nie tylko zmniejszyć koszty elektryczności ponoszone przez użytkownika, koszty infrastruktury chłodzenia, ogrzewania, wentylacji i klimatyzacji, lecz również zredukować emisję CO₂ do atmosfery, chroniąc środowisko. Każdy z przyrządów serii IT-M3800 ma ponadto funkcję automatycznego wykrywania sieci elektroenergetycznej, która wykrywa w czasie rzeczywistym napięcie fazowe i częstotliwość, a także synchronizuje się z siecią, czyniąc proces regeneracji energii automatycznym i bezpiecznym.


Akumulacja energii – ogromne oszczędności
Każdy przyrząd serii IT-M3800 używa techniki elektronicznej konwersji mocy do recyklingu energii wyprowadzanej przez testowany zasilacz przy założeniu ukończenia eksperymentu testowania mocy. Przyrząd próbkuje z dużą szybkością napięcie i prąd, a użytkownik może bezpośrednio przeglądać na ekranie umieszczonym na płycie przedniej tego urządzenia dane odnoście bieżącej ilości sprzężenia, a ponadto napięcia, częstotliwości i mocy dla każdej z faz. Może też odczytać wartość moc całkowitej, czasu bieżącego oraz historię przebiegu procesu odzyskiwania energii elektrycznej. Przyrządy serii IT-M3800 mogą kontynuować kumulowanie energii elektrycznej na podstawie wartości uzyskanych przed momentem ostatniego wyłączenia.

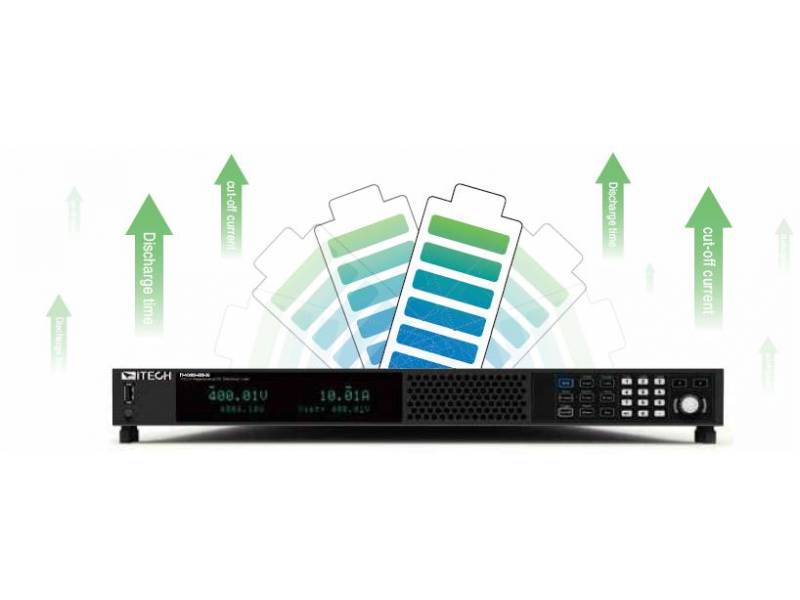

Test rozładowywania akumulatora
Przyrządy serii IT-M3800 wyposażono w funkcję testu rozładowywania przeznaczoną do diagnostyki różnych akumulatorów przenośnych. Użytkownik może samodzielnie ustawić trzy warunki zakończenia (odcięcia) testu: napięcie odcięcia, pojemność odcięcia oraz czas rozładowania. Gdy zostanie spełniony choć jeden z tych warunków, test zostanie automatycznie przerwany. W trakcie testu użytkownik może obserwować napięcie akumulatora, czas rozładowania oraz pojemność w stanie rozładowania.

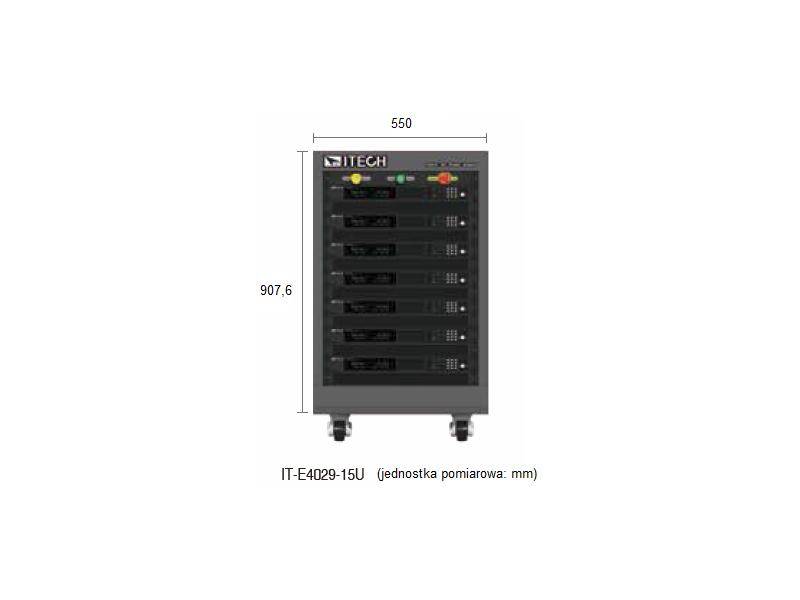

Funkcja łączenia równoległego
Funkcja łączenia równoległego obciążeń elektronicznych cechuje się elastycznością i wygodą. Przyrządy serii IT-M3800 używają trybu master-slave do sterowania obciążeniami elektronicznymi połączonymi równolegle, spełniając tym wymagania stawiane przez użytkowników testom prowadzonym z dużą mocą. Do łączenia obciążeń elektronicznych stosuje się optyczną technikę światłowodową firmy ITECH pozwalającą rozwiązać problemy z małą szybkością i słabą dokładnością spotykane przy łączeniu równoległym e-obciążeń metodą tradycyjną. Z tej własności łączenia równoległego można korzystać m.in. przy pomiarach wykonywanych w trakcie kalibrowania urządzeń, w laboratoriach placówek naukowo-badawczych i rozwojowych, na liniach produkcyjnych i konfigurowaniu automatycznego sprzętu pomiarowego.
* Kontaktować się, aby uzyskać więcej danych na temat łączenia równoległego więcej niż 16 e-obciążeń.
Własności:
• Technika cyfrowego łączenia równoległego: izolowany optycznie światłowód skutecznie chroni sprzęt i testowany obiekt.
• Obciążenie pracujące samodzielnie – połączenie równoległe: własności i parametry zachowane na niezmienionym poziomie
• Optyczna technika światłowodowa zapewnia w połączeniu równoległym niezwykle skuteczną ochronę przed zakłóceniami.
• Po połączeniu równoległym obciążeń nie ma potrzeby ponownego ich kalibrowania.

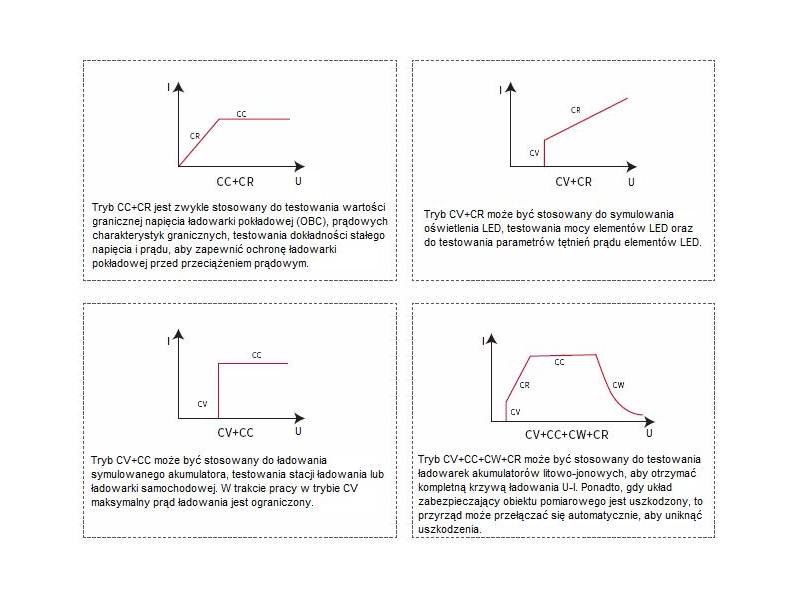

Różnorodne tryby pracy

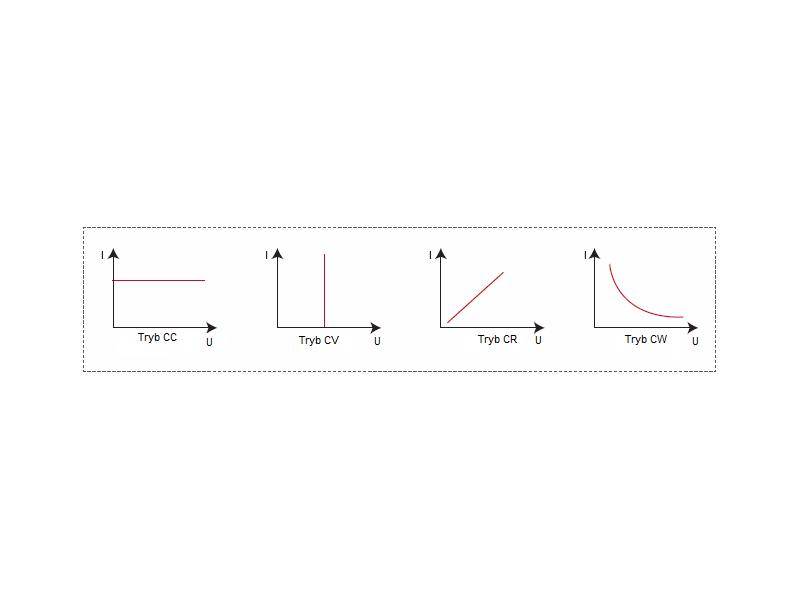

Obciążenia elektroniczne serii IT-M3800 udostępniają ich użytkownikowi cztery podstawowe tryby pracy: CC, CV, CR i CW

Obciążenia elektroniczne mogą też pracować w czterech poniższych trybach:

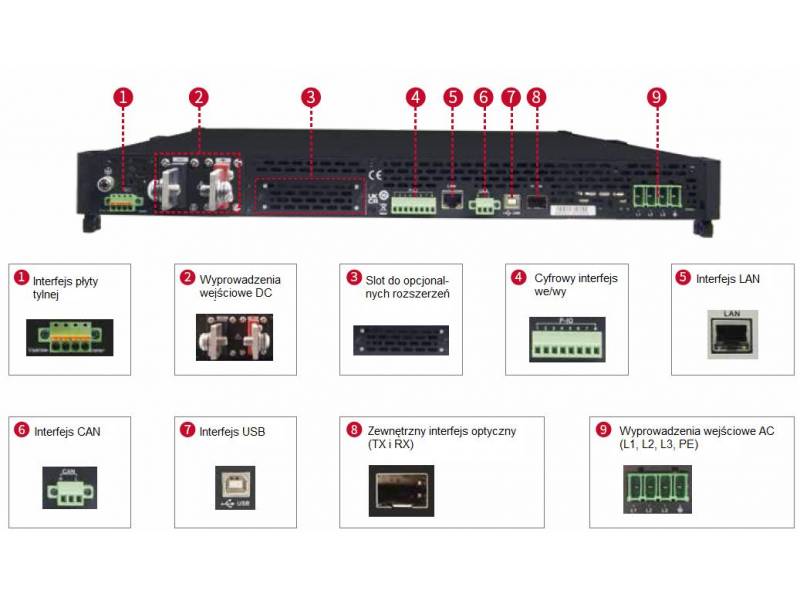

Interfejsy na płycie tylnej

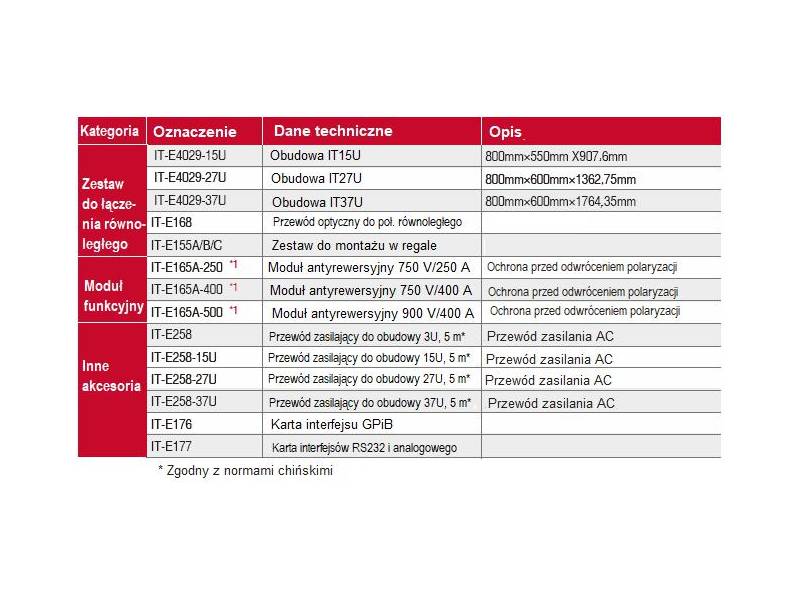

Akcesoria opcjonalne

*1 Napięcie i prąd obiektu pomiarowego powinny mieścić się w zakresie znamionowym IT-E165A
Przewody opcjonalne
IT-E30110-BB –  komplet przewodów pomiarowych zakończonych po obu stronach wtykami banankowymi bezpiecznymi (czerwony i czarny, 10 A/1 m),
IT-E30110-AB –  komplet przewodów pomiarowych zakończonych z jednej strony wtykiem banankowym bezpiecznym, a z drugiej – chwytakiem krokodylowym (czerwony i czarny, 10 A/1 m),
IT-E30320-YY – komplet przewodów pomiarowych zakończonych po obu stronach konektorami widełkowymi (czerwony i czarny, 30 A/2 m),
IT-E30110-BY – komplet przewodów pomiarowych zakończonych z jednej strony wtykiem banankowym bezpiecznym, a z drugiej – konektorem widełkowym (czerwony i czarny, 10 A/1 m),
IT-E30615-OO – komplet przewodów pomiarowych zakończonych po obu stronach wyprowadzeniami zaokrąglonymi (czerwony i czarny, 60 A/1,5 m),
IT-E30312-YY – komplet przewodów pomiarowych zakończonych po obu stronach konektorami widełkowymi (czerwony i czarny, 30 A/1,2),
IT-E32410-OO – komplet przewodów pomiarowych zakończonych po obu stronach wyprowadzeniami zaokrąglonymi
(czerwony i czarny, 240 A/1 m),
IT-E31220-OO – komplet przewodów pomiarowych zakończonych po obu stronach konektorami zaokrąglonymi (czerwony i czarny, 120 A/2 m),
IT-E33620-OO – komplet przewodów pomiarowych zakończonych po obu stronach wyprowadzeniami zaokrąglonymi (czerwony i czarny, 360 A/2 m),
IT-E32420-OO – komplet przewodów pomiarowych zakończonych po obu stronach wyprowadzeniami zaokrąglonymi
(czerwony i czarny, 240 A/2m).

Dane techniczne regeneracyjnego obciążenia elektronicznego DC IT-M3812-1500-24

*1: Przy doprowadzonym napięciu i prądzie nie mniejszym niż 10% w.p.
*2: Przy doprowadzonym małym napięciu, ustawiana moc ulegnie zmniejszeniu. Więcej informacji na ten temat można uzyskać, kontaktując się z firmą ITECH
