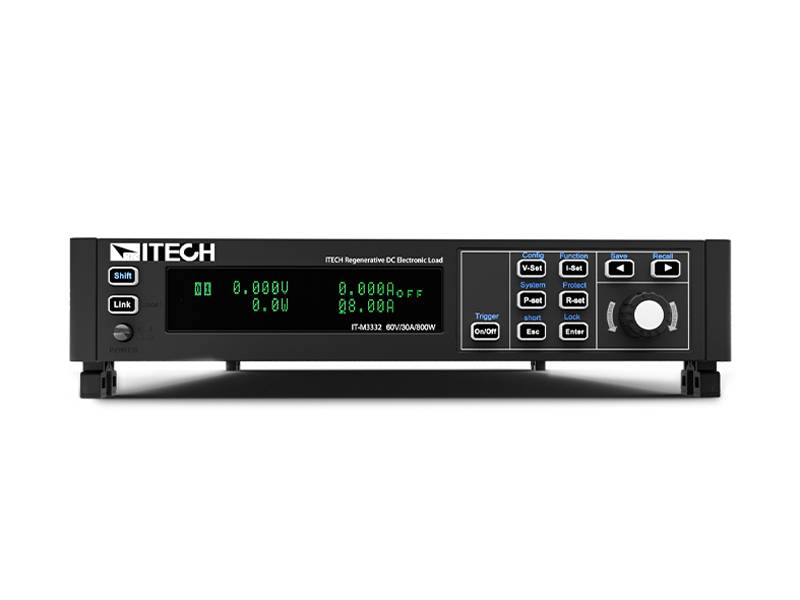

Regeneracyjne obciążenie elektroniczne DC IT-M3312, własności:
• Napięcie pracy stałe (DC) regulowane od 0 V do 60 V
• Prąd pracy, stały, regulowany od 0 A do 30 A
• Moc regulowana od 0 W do 200 W
• Obudowa regałowa rozmiaru ½U, duża gęstość mocy
• Rozdzielczość ustawiania napięcia i prądu równa odpowiednio 1 mV i 10 mA
• Dokładność ustawiania napięcia i prądu < 0,1% Umaks. i odpowiednio < 0,1% Imaks. + 0,1% Ibież.
• Test rozładowywania akumulatora
• Własność regeneracji energii o dużej sprawności
• Dwukierunkowy przepływ energii między obiektem pomiarowym a siecią elektroenergetyczną
• 8 rodzajów pracy: CC, CV, CP, CR, CV+CC, CC+CR, CV+CR, CV+CC+CP+CR
• Niezależne sterowanie w wielu kanałach, możliwość stosowania synchronizacji lub śledzenia proporcjonalnego
• Możliwość pracy w połączeniu równoległym, maksymalnie 16-kanałowym
• Pomiar z dużą szybkością, aż do 10 pomiarów na sekundę, nawet w połączeniu 16 obciążeń pracujących samodzielnie
• Regulacja czasu narastania i opadania prądu
• Funkcja Listy – programowanie przebiegu, maksymalnie 10 programów, każdy o maksymalnie 100 krokach
• Funkcja Von z dwoma trybami „living” i „latch” chroniącymi obiekty wrażliwe na nagłe pojawienie się napięcia testu
• Funkcja opóźnienia stanu włączenia/wyłączenia
• Funkcja (wymuszania stanu) zwarcia analogowego na wyprowadzeniach wejściowych
• Automatyczne wykrywanie stanu sieci elektroenergetycznej w celu zapewnienia niezawodności połączenia z siecią
• Różne rodzaje ochrony takie, jak OCP, UCP, OVP, UVP, OPP, a ponadto zabezpieczenia przed przegrzaniem, awarią sieci elektroenergetycznej i pamięci; funkcja foldback, zabezpieczenie przed wyłączeniem zasilania, ochrona przed anormalną pracą funkcji sense (funkcji zdalnego pomiaru)
• Funkcja pomiarowa temperatury, ochrona przed przekroczeniem temperatury dopuszczalnej
• Funkcja przed-ładowania chroniąca przed konsekwencjami nagłego, krótkotrwałego wzrostu prądu ładowania akumulatora
• Funkcja ochrony przed zamianą polaryzacji za pomocą opcjonalnego modułu IT-E118
• Obsługiwana przez użytkownika pamięć wewnętrzna o pojemności 10 parametrów (m.in. napięcia, prądu, mocy, rezystancji dla różnych trybów pracy)
• Pięć opcjonalnych interfejsów: RS232, CAN, LAN, GPiB, USB_TMC, USB_VCP, RS485, analogowy i we/wy

Przegląd podstawowych parametrów regeneracyjnych obciążeń elektronicznych serii IT-M3300

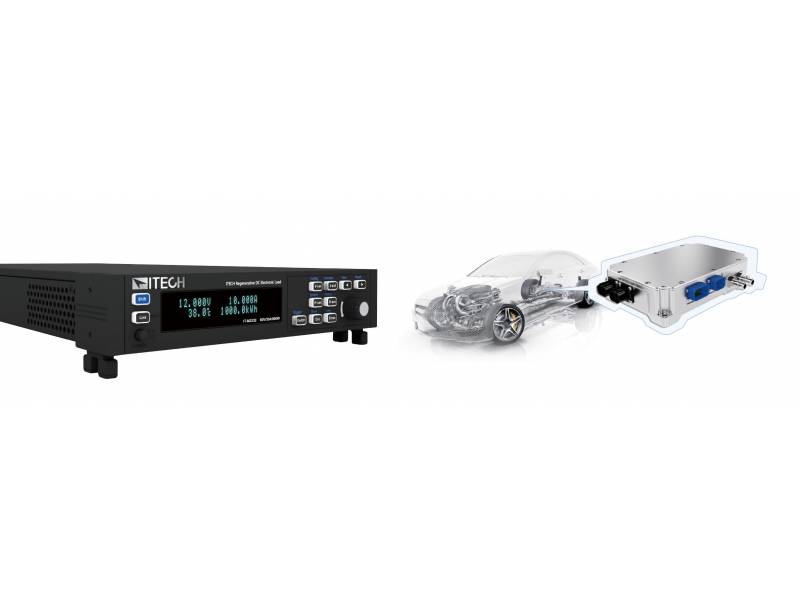

Aplikacje

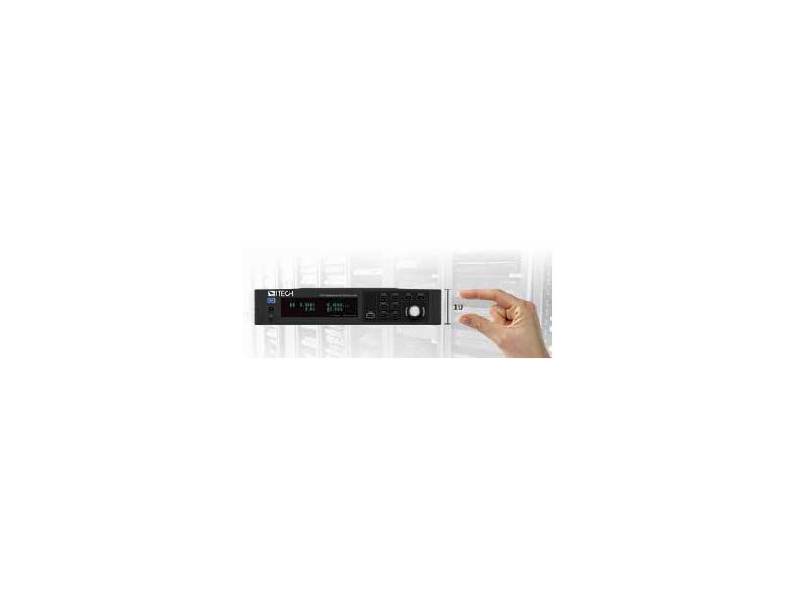

Niewielka obudowa regałowa, rozmiarów połowy 1U

Obciążenia elektroniczne serii IT-M3300 są montowane w niewielkiej obudowie rozmiarów ½U i są w stanie pobrać moc równą nawet 800 W. Wyróżniają się nie tylko dużą gęstością mocy, lecz również wysoką rozdzielczością, dokładnością i stabilnością. Zależnie od wersji obciążenia napięcie wejściowe może sięgnąć 600 V, a prąd – 30 A. Seria zawiera 12 wersji. Nawet przy pracy samodzielnej każda z nich dysponuje szerokim zakresem sygnałów wejściowych, stąd jest w stanie pokryć w szerokim zakresie wymagania aplikacji użytkowników.

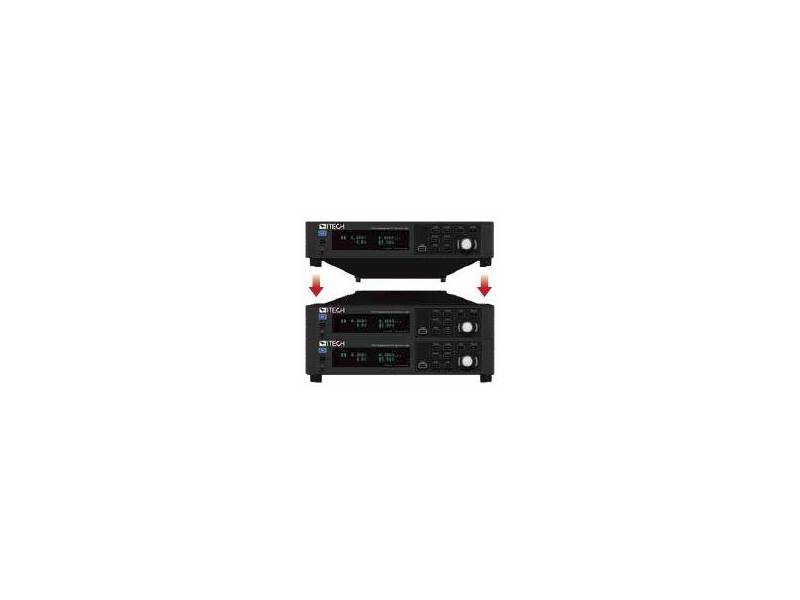

Modułowa konstrukcja, elastyczne kombinacje

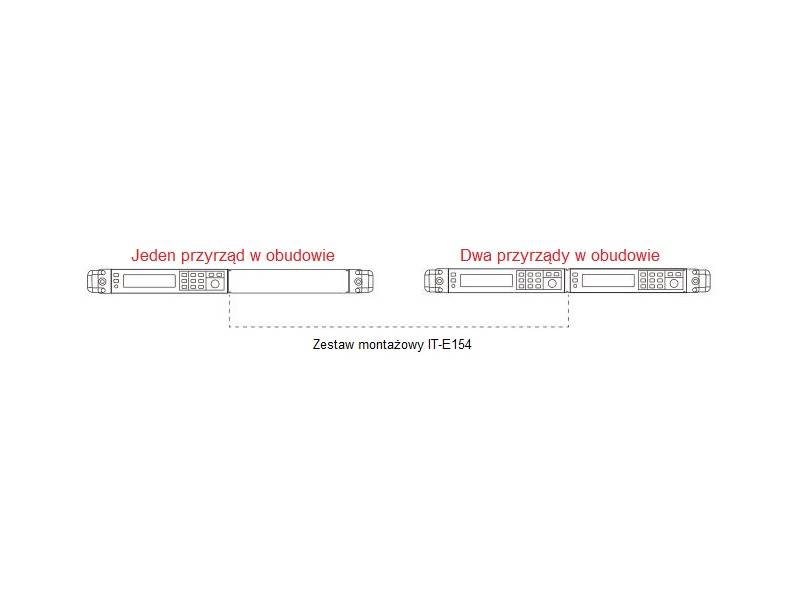

Obciążenia elektroniczne serii IT-M3300 mają budowę modułową. Do tworzenia kombinacji nie wymagają używania żadnych dodatkowych elementów. Można po prostu stawiać je jedne na drugich. Użytkownik dysponując regałowym zestawem instalacyjnym IT-E154, może z łatwością umieścić jedno lub kilka obciążeń w standardowej obudowie 19-calowej.

Własność regeneracji energii i przyjazność dla środowiska
Wyposażone w funkcję regeneracji energii obciążenia elektroniczne serii IT-M3300 mogą oddawać do sieci elektroenergetycznej nawet 90% pobieranej mocy, zamiast wydzielać ją w postaci ciepła. Dzięki tej właściwości pozwalają nie tylko zmniejszyć koszty zużywanej energii elektrycznej, klimatyzacji i chłodzenia, lecz również redukować emisję CO₂ do atmosfery, oszczędzając środowisko.

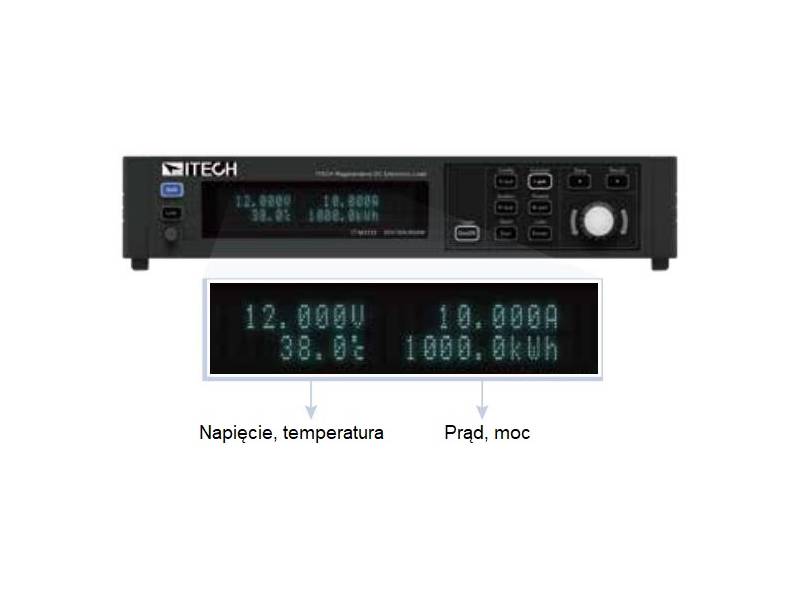

Funkcja kumulowania energii elektrycznej

Kompletując dane pomiarowe mocy badanego zasilacza, obciążenia serii IT-M3300 używają elektronicznej techniki konwersji mocy do recyrkulacji jego energii wyjściowej. Użytkownik korzystając z własności obciążenia – wewnętrznego, bardzo szybkiego próbkowania napięcia i prądu przez to urządzenie – może bezpośrednio przeglądać bieżące, zwrotne, dane pomiarowe na wyświetlaczu. Obciążenia elektroniczne serii IT-M3300 są wyposażone standardowo w funkcję pomiaru temperatury zewnętrznej. Wyniki pomiaru temperatury można przeglądać bezpośrednio, korzystając z danych zbieranych za pomocą opcjonalnego czujnika IT-E1203.

Funkcja pracy w połączeniu równoległym
Kilka obciążeń elektronicznych serii IT-M3300, lecz tej samej wersji, można połączyć równolegle, tworząc system o większym prądzie i mocy niż takie jedno urządzenie pracujące samodzielnie. Użytkownik może wykonywać operacje w trybie „master-slave”, realizując wymagania różnych aplikacji co do wartości prądu. Należy zaznaczyć, że połączyć równolegle można maksymalnie 16 takich przyrządów.
W połączeniu równoległym przyrządy serii IT-M3300 mają takie same własności pomiarowe, a szybkość ich działania jest prawie taka sama, jak jeden przyrząd tej serii pracujący samodzielnie.

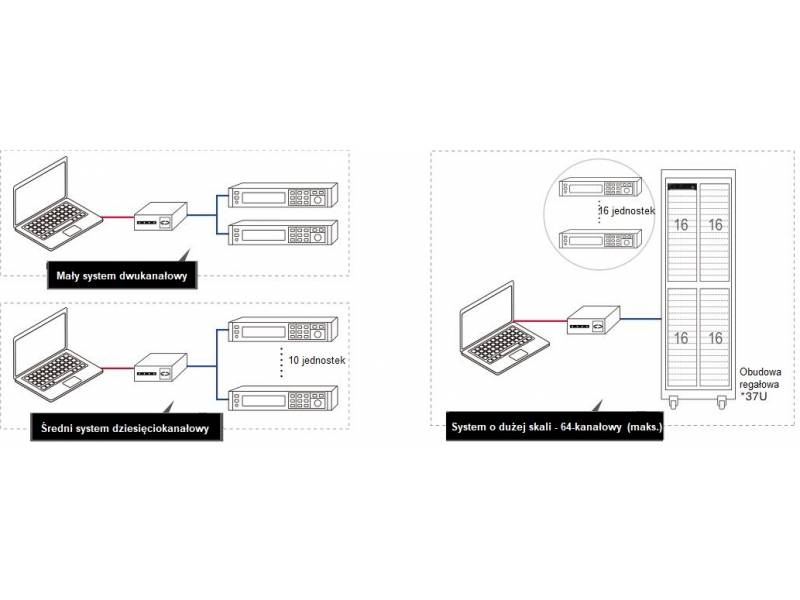

Praca wielokanałowa z niezależnym sterowaniem, maksymalnie 256 kanałów
Obciążenia elektroniczne serii IT-M3300 mają konstrukcję przystosowaną do pracy wielokanałowej. Gdy połączy się je w wielokanałowy system obciążeń, to będzie wyświetlana sekwencja kanałów. Łącząc z kolei jedno z tych obciążeń z komputerem, użytkownik systemu będzie mógł sterować każdym obciążeniem niezależnie, korzystając z oprogramowania interfejsu graficznego. Każde z obciążeń będzie mógł obsługiwać osobno.
Obciążenia serii IT-M3300 są przystosowane do obsługi maksymalnie 16×16 kanałów, przy czym jeden regał rozmiaru 37U zawiera 64 kanały. Dzięki łączeniu równoległemu obciążeń użytkownik może testować obiekty wymagające różnych zakresów mocy. Własność ta zwiększa elastyczność prowadzenia testu i efektywność wykorzystania sprzętu pomiarowego.

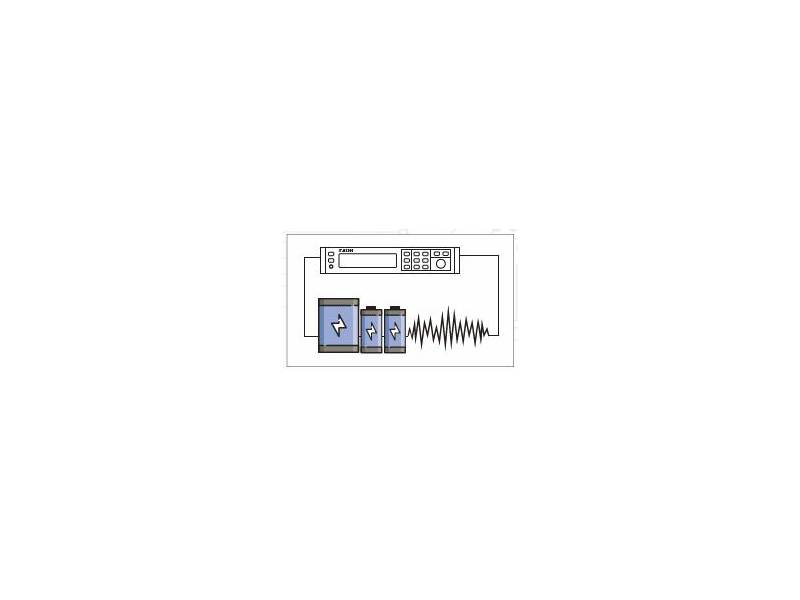

Symulowanie akumulatora
Po dołączeniu akumulatora do ładowarki urządzenie to zaczyna monitorować napięcie tego akumulatora i jeśli połączenia są wykonane poprawnie, ładowarka przechodzi w stan ładowania. Aby zasymulować stan akumulatora, użytkownik może ustawiać w trybie symulowania akumulatora (Battery Sim) jego napięcie analogowe i wyprowadzać mały prąd. Własność ta satysfakcjonuje w pełni wymagania ładowarek akumulatorów i może być używana do prowadzenia testów rozładowywania ładowarek akumulatorowych.

Różne rodzaje pracy

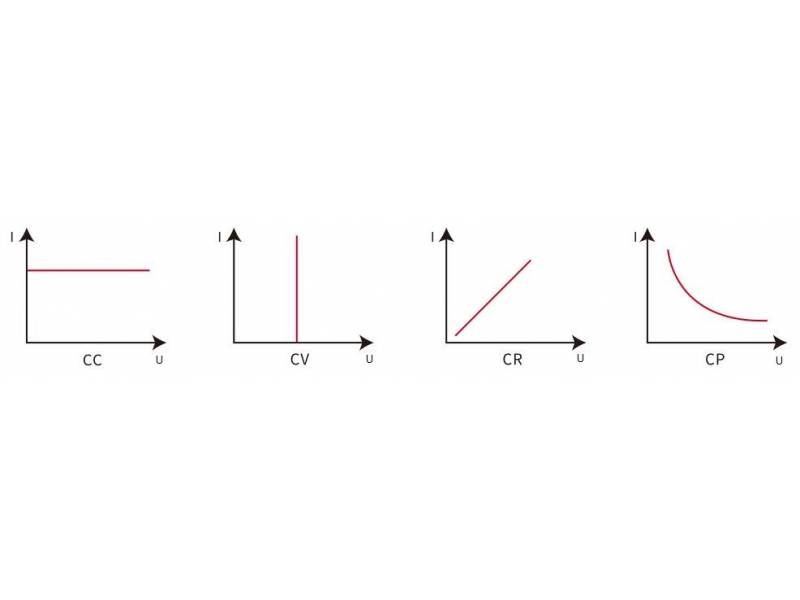

Obciążenia serii IT-M3300 oferują ich użytkownikom cztery podstawowe rodzaje pracy: CC, CV, CP i CR.

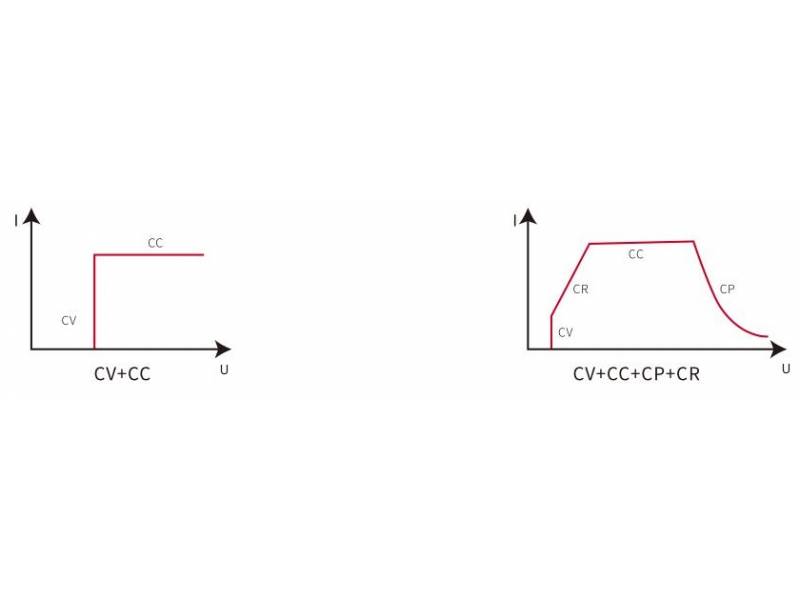

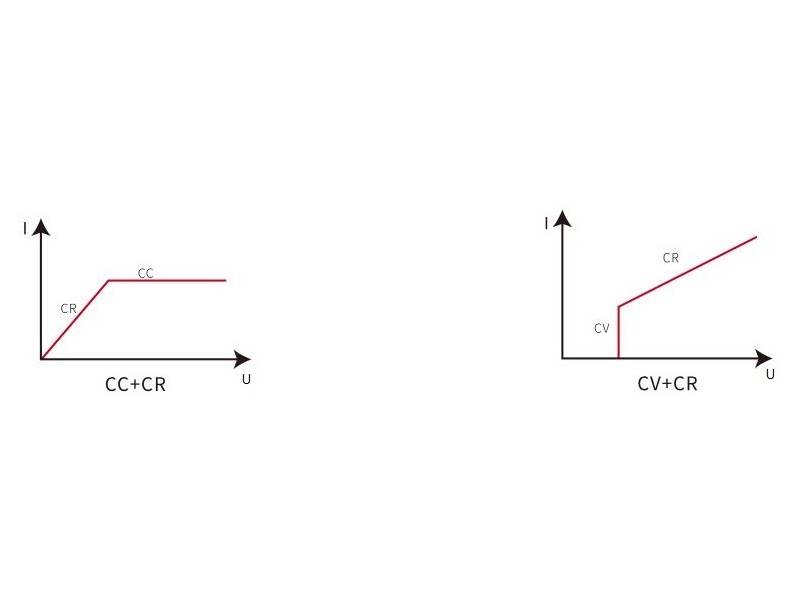

Obciążenia serii IT-M3300 zapewniają też cztery kombinowane tryby pracy (CC+CR, CV+CR, CV+CC i CC+CV+CP+CR), z których można korzystać w sytuacjach różnych wymagań pomiarowych.

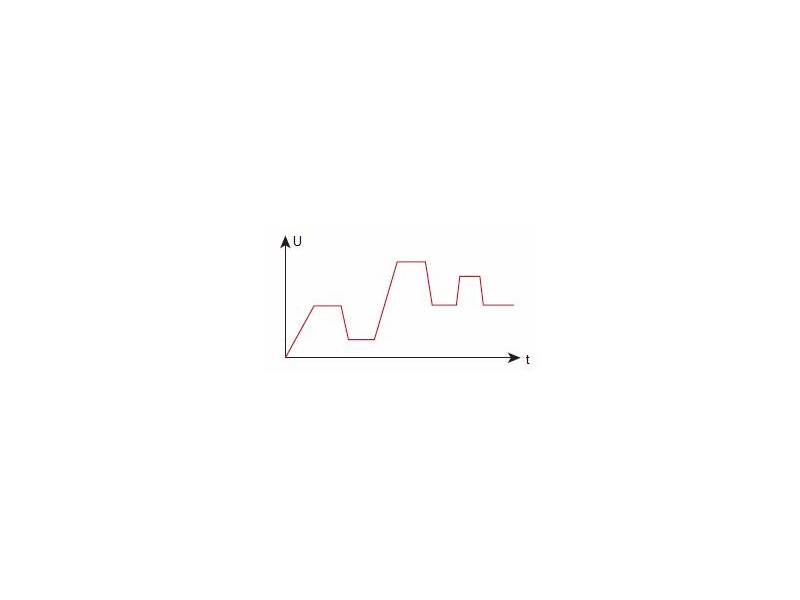

Funkcja listy Obciążenia serii IT-M3300 nie wymagają używania jakiegokolwiek oprogramowania. Zależnie od wymagań pomiarowych użytkowników umożliwiają edytowanie przebiegu napięcia lub prądu w funkcji czasu oraz ustawianie jego zboczy narastających i opadających. Obciążenia odbierając sygnał wyzwalający, mogą przełączać automatycznie przebiegi ładowania.

Test rozładowywania akumulatora Funkcja rozładowania akumulatora umożliwia prowadzenie testu rozładowywania przy obciążeniu pracującym w trybie CC. Można ustawić trzy różne warunki odcięcia włącznie z napięciem, pojemnością i czasem rozładowywania. Gdy którykolwiek z tych trzech warunków nie zostanie spełniony, to obciążenie zatrzyma automatycznie wykonywanie testu. W trakcie testu można monitorować napięcie czas rozładowywania i pojemność rozładowaną akumulatora.

Pełna ochrona
Obciążenia serii IT-M3300 wyposażono w komplet zabezpieczeń, w tym OCP, UCP, UVP, OPP, a ponadto ochronę przed przegrzaniem, przed awarią sieci elektroenergetycznej i przed uszkodzeniem w wyniku wyłączenia zasilania. Obciążenia maja też pamięć awarii oraz funkcję Sense (kompensującą spadek napięcia na przewodach połączeniowych). Funkcja automatycznego wykrywania stanu sieci elektroenergetycznej pomaga wyłączyć obciążenie, gdy napięcie zasilającej zostanie nagle odcięte. Dzięki tej funkcji realizuje się własność niezawodnego połączenia obciążenia z siecią elektroenergetyczną oraz funkcję antyislandingu. Z kolei funkcja przed-ładowania zabezpiecza przed nagłym, krótkotrwałym wzrostem prądu. Obciążenie można też wyposażyć w opcjonalny moduł przeciwdziałający odwróceniu polaryzacji IT-E118, który skutecznie ochroni je przed uszkodzeniem, tłumiąc prąd rozruchowy.

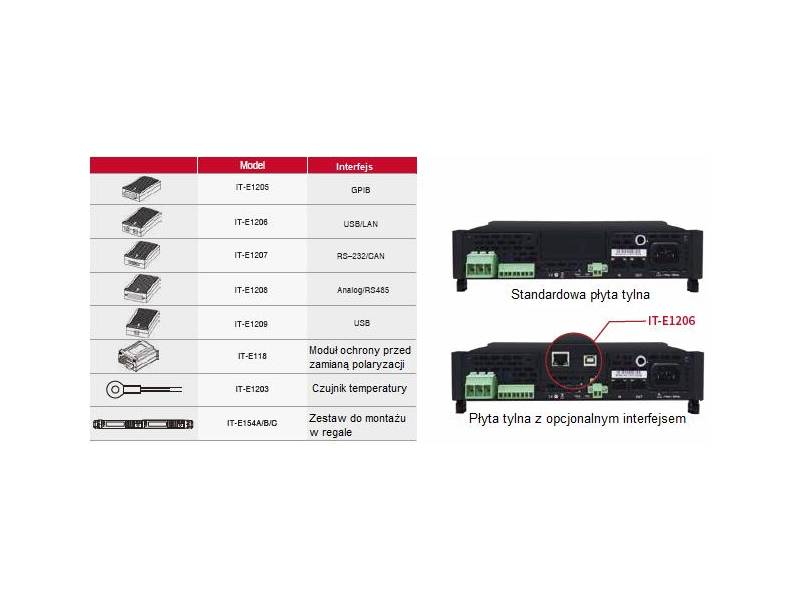

Akcesoria opcjonalne

Inne akcesoria opcjonalne
Obudowa regałowa IT 15U, 27U, 37U
IT-E154A – zestaw akcesoriów do montażu w regale dwóch obudów
IT-E154A  – regał mieszczący dwie obudowy
IT-E154B – zestaw akcesoriów do montażu w regale jednej obudowy
IT-E154B – zestaw regałowy do jednej obudowy
IT-E154C – zestaw akcesoriów do montażu obudowy w regale
IT-E154B+IT-E154C – zestaw regałowy do jednej obudowy
IT-E154A+IT-E154C – zestaw regałowy
IT-E154D – zestaw akcesoriów do montażu w regale dwóch obudów
IT-E154A+IT-E154D – zestaw regałowy do dwóch obudów
Przewody opcjonalne
IT-E30110-AB –  komplet przewodów pomiarowych zakończonych z jednej strony wtykiem banankowym bezpiecznym, a z drugiej – chwytakiem krokodylowym (czerwony i czarny, 10 A/1 m),
IT-E30110-BB –  komplet przewodów pomiarowych zakończonych po obu stronach wtykami banankowymi bezpiecznymi (czerwony i czarny, 10 A/1 m),
IT-E30615-OO – komplet przewodów pomiarowych zakończonych po obu stronach wyprowadzeniami zaokrąglonymi (czerwony i czarny, 60 A/1,5 m),
IT-E30110-BY – komplet przewodów pomiarowych zakończonych z jednej strony wtykiem banankowym bezpiecznym, a z drugiej – konektorem widełkowym (czerwony i czarny, 10 A/1 m),
IT-E32410(20)-OO – komplet przewodów pomiarowych zakończonych po obu stronach wyprowadzeniami zaokrąglonymi
(czerwony i czarny, 240 A/1 m(2 m)),
IT-E30312(20)-YY – komplet przewodów pomiarowych zakończonych po obu stronach konektorami widełkowymi (czerwony i czarny, 30 A/1,2(2 m)),
IT-E33620-OO – komplet przewodów pomiarowych zakończonych po obu stronach wyprowadzeniami zaokrąglonymi (czerwony i czarny, 360 A/2 m),
IT-E31220-OO – komplet przewodów pomiarowych zakończonych po obu stronach konektorami zaokrąglonymi (czerwony i czarny, 120 A/2 m).

Dane techniczne regeneracyjnego obciążenia elektronicznego DC IT-M3312

* Zakres dokładności rezystancji w trybie obciążenia: dolna wartość graniczna: 1/(1/R+(1/R)x0,05+0,004);
   górna wartość graniczna: 1/(1/R+(1/R)x0,05-0,004)
