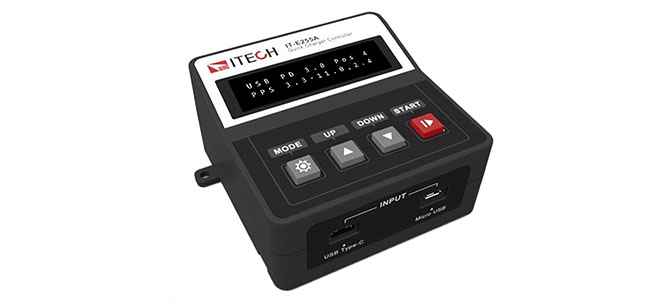

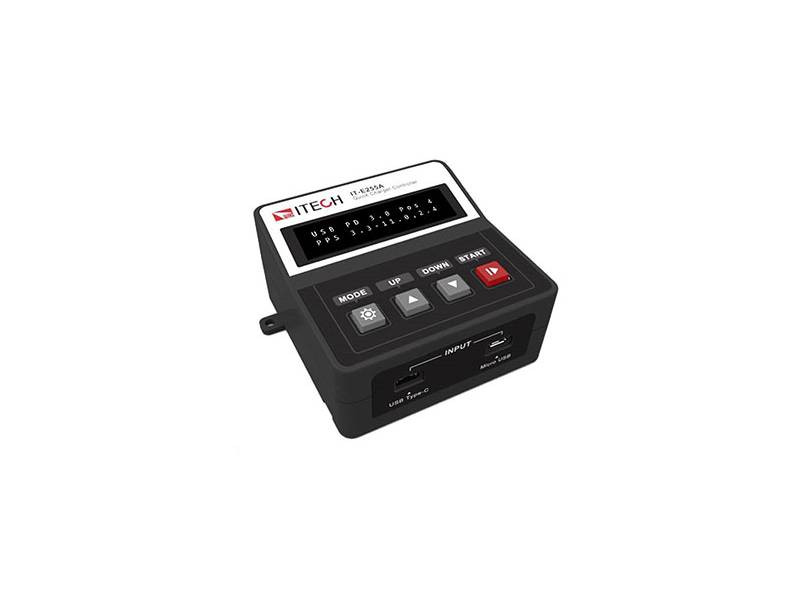

Sterowniki szybkiego ładowania ITECH IT-E255A i IT-E255M zapewniają obsługę siedmiu typów protokołów testu ładowania szybkiej ładowarki prowadzonego zarówno automatycznie jak i ręcznie: QC2.0, QC3.0, QC4.0, PE+, PE2.0+, USB PD2.0 i USB PD3.0/USB PPS. Urządzenia te mogą symulować sygnał sterujący szybkim ładowaniem smartfonu, tabletu lub notebooka, który jest niezbędny do testowania ładowarek takich urządzeń, a także zasilaczy AC/DC, przenośnych banków zasilania, ładowarek samochodowych oraz ładowarek ściennych.

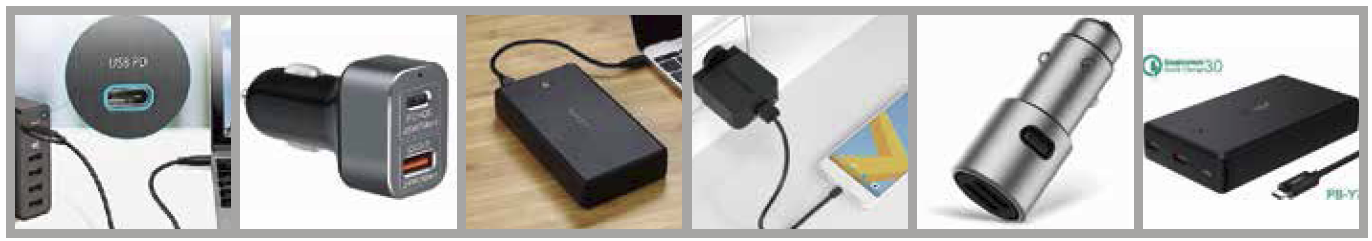

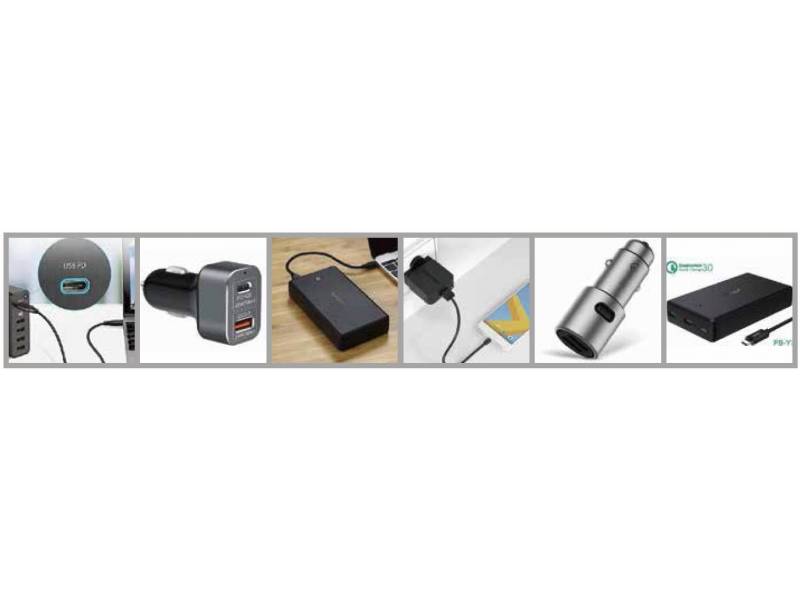

Zastosowania
• Telefony komórkowe • Ładowarki ścienne • Ładowarki samochodowe
• Tablety • Zasilacze AC/DC • Zasilacze do urządzeń przenośnych
Własności sterowników IT-255M i IT-255A
IT-E255M

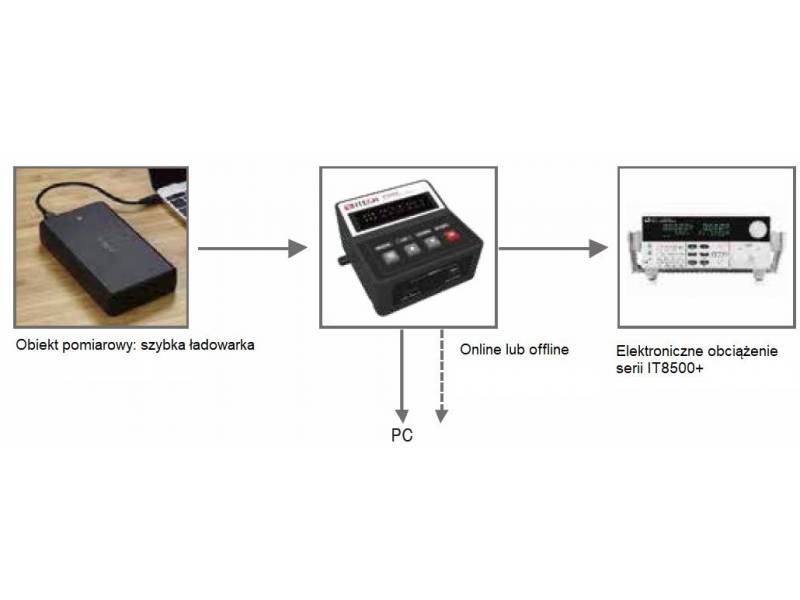

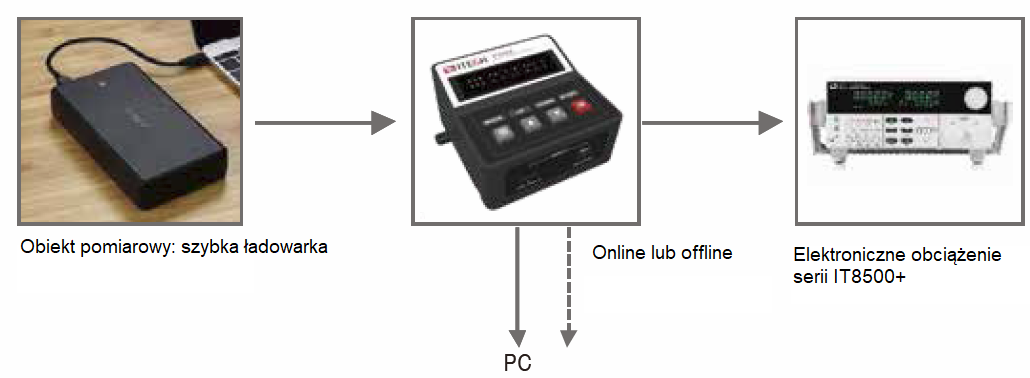

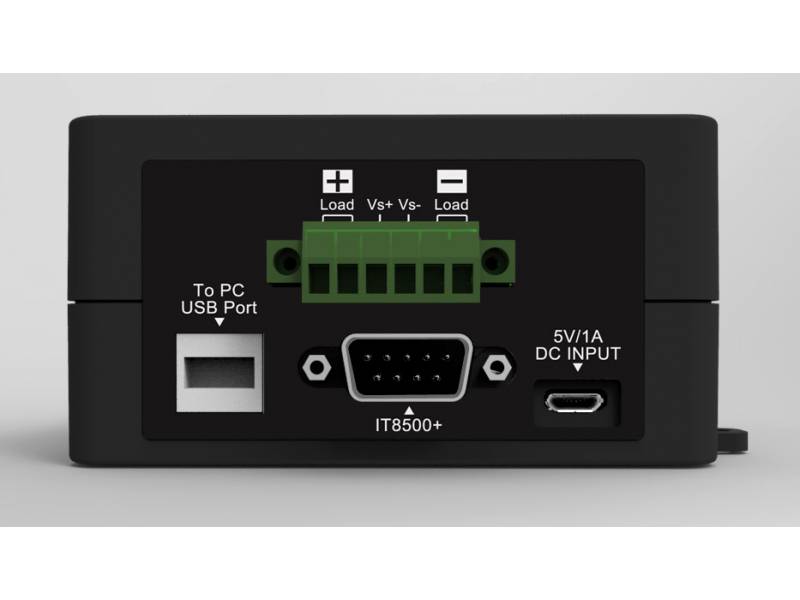

Sterownik IT-E255M jest wersją ręczną z dużym ekranem ciekłokrystalicznym. Można go łączyć z obciążeniami elektronicznymi serii IT8500+, IT8800 oraz IT8700 i symulować obciążenie szybkiej ładowarki. Sterownik ma do połączenia z obiektem pomiarowym dwa interfejsy sprzętowe Micro USB i USB typ C.
IT-E255A

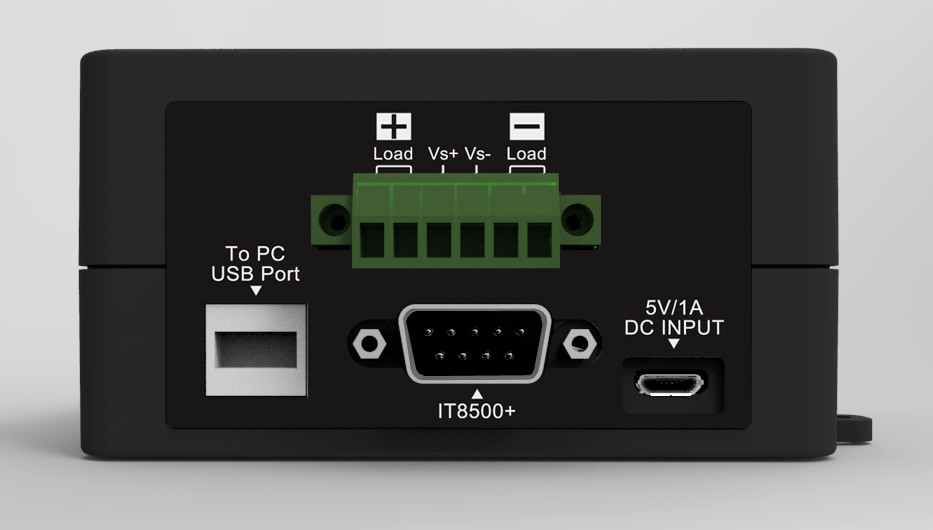

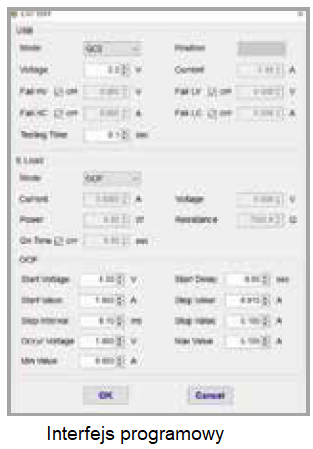

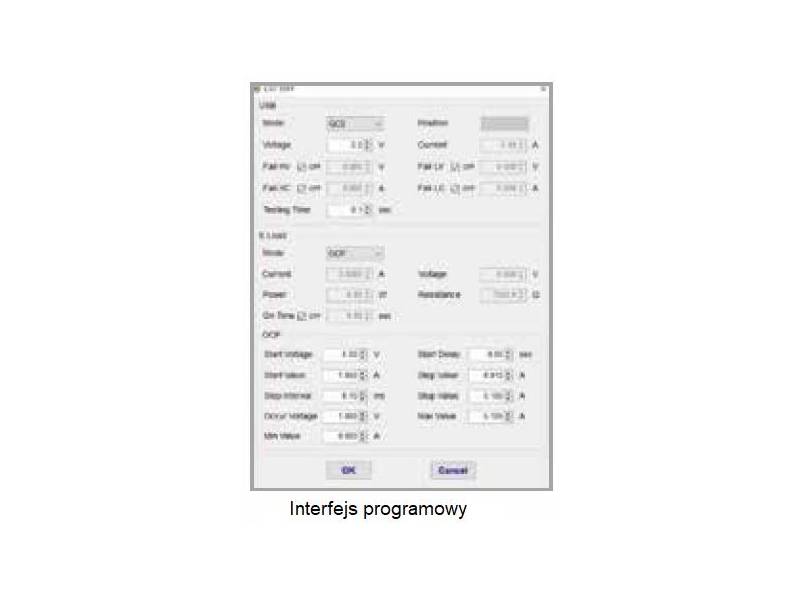

Sterownik IT-E255A jest wersją automatyczną z dużym ekranem ciekłokrystalicznym, którą dołącza się do obciążenia elektronicznego serii IT8500+ za pośrednictwem interfejsu TTL. Można nim sterować w dowolnym miejscu przez interfejs USB z wykorzystaniem do tego celu oprogramowania na PC. Sterownik ma do połączenia z obiektem pomiarowym dwa interfejsy sprzętowe Micro USB i USB typ C.
Przewodnik po obsłudze sterownika
| Tryb | QC 2.0 | QC 3.0 | PE+ | PE+ 2.0 | USB PD 2.0 | USB PD 3.0 | |
| Zwiększać | Kliknąć | 5 V→9 V→12 V→20 V | Zwiększać co 0,2 V | 5 V→9 V→12 V→20 V | Zwiększać co 0,5 V | Poz. 1-7 | Poz. 1-7 |
| Przytrzymać | nie dotyczy | 5 V←9 V←12 V←20 V | nie dotyczy | 5 V→9 V→12 V→20 V | nie dotyczy | PPS | |
| Zmniejszać | Kliknąć | 5 V←9 V←12 V←20 V | Zmniejszać co 0,2 V | 5 V←9 V←12 V←20 V | Zmniejszać co 0,5 V | Poz. 1-7 | Poz. 1-7 |
| Przytrzymać | nie dotyczy | 5 V←9 V←12 V←20 V | nie dotyczy | 5 V←9 V←12 V←20 V | nie dotyczy | PPS | |
|
Zwiększać i zmniejszać |
Kliknąć | nie dotyczy | nie dotyczy | Odstęp czasowy zwiększać/zmniejszać co 0,2 s | nie dotyczy | Powrót z PPS do PD 3.0 | |
| Przytrzymać | nie dotyczy | nie dotyczy | Odstęp czasowy zwiększać/zmniejszać co 0,1 s w sposób ciągły | nie dotyczy | nie dotyczy | ||
| START | Użyć START, aby zmieniać | Użyć START, aby zmieniać | Użyć START, aby zmieniać napięcie lub zatwierdzić ustawienie odstępu czasowego | Użyć START, aby zmieniać | Użyć START, aby zmieniać | ||
*1. W trakcie testu PE należy przed zmianą napięcia wyłączyć obciążenie elektroniczne, a następnie nacisnąć przycisk START i włączyć obciążenie elektroniczne w trakcie wcześniej ustawionego odstępu czasowego.
*2. PPS jest jedną z funkcji protokołu USB PD 3.0, przy użyciu której można programować napięcie i prąd.
Dane techniczne sterownika szybkiego ładowania IT-E255M, specyfikacja V1.0
| Interfejsy we/wy | |
| Micro USB USB typ C |
20 V, 5 A maks. |
| Wyjście | 20 V, 5 A maks. |
| Źródło zasilania (z ładowarką ścienną USB, 5 V, 1 A) | |
| Napięcie wejściowe | 5 V, 1 A maks. |
| Wymiary (długość x szerokość x wysokość) | 95 x 95 x 49,8 [mm] |
| Masa netto | 0,6 kg maks. |
