Przegląd produktu

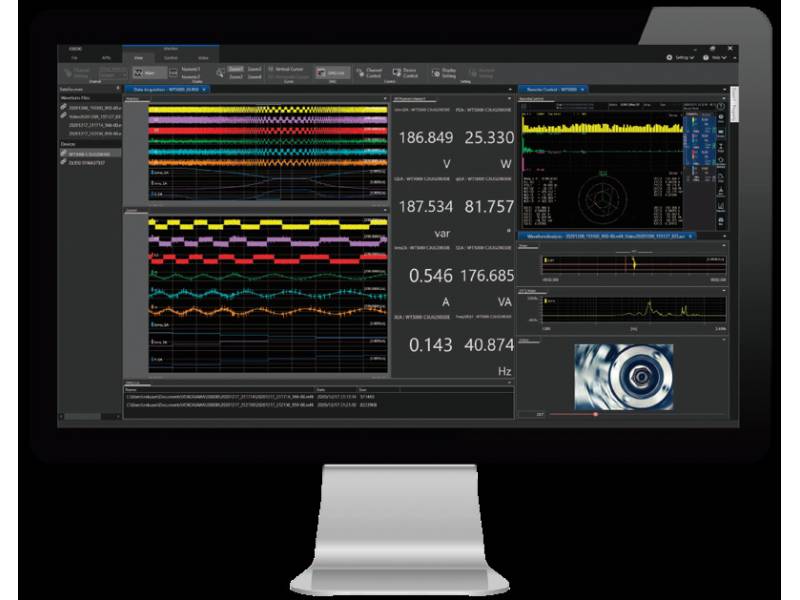

Zintegrowana platforma oprogramowania IS8000 usprawnia proces integracji, synchronizacji i pomiaru danych. Dodatkowe pakiety oprogramowania dają temu oprogramowaniu testowemu i pomiarowemu nowe możliwości. Jest to rewolucyjne oprogramowanie, które ściśle integruje synchronizację, kontrolę i gromadzenie danych z wielu instrumentów, tworząc kompleksowy pakiet pomiarowy, który zapewnia pewność, wydajność i spójność.

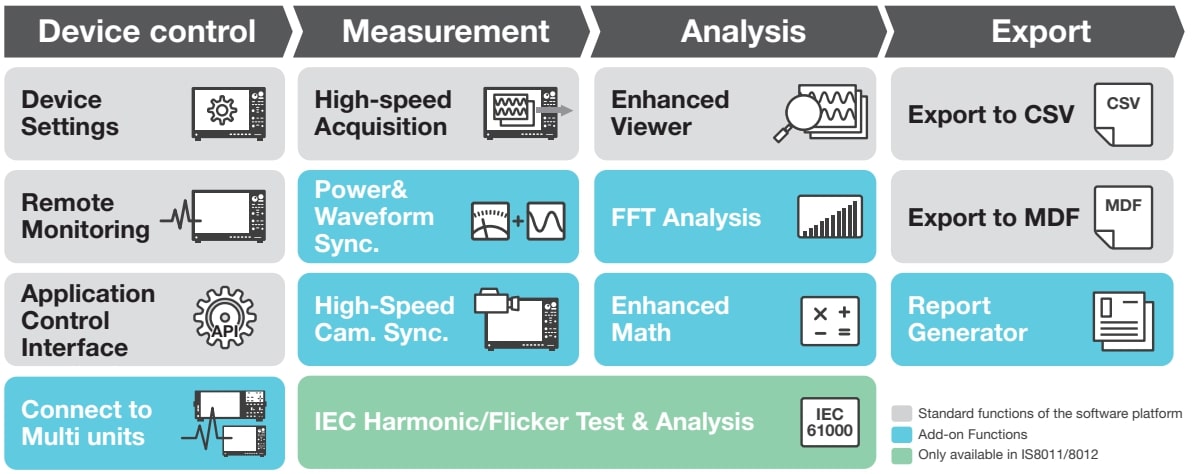

Kluczowe cechy

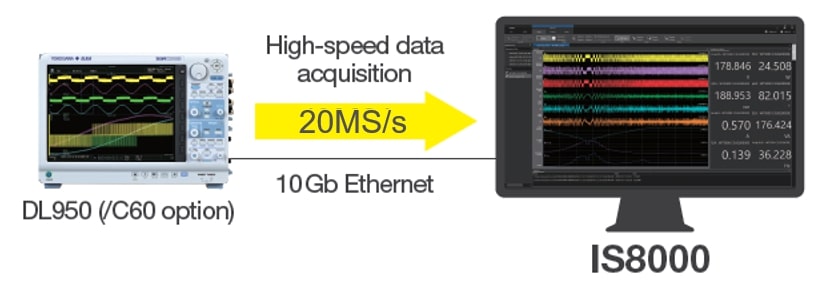

Szybka akwizycja danych do 10 Gb

W połączeniu z opcją 10 GbE (opcja C60) w DL950 i IS8000, do 8 kanałów danych może być przechowywanych w czasie rzeczywistym na komputerze PC z częstotliwością próbkowania do 20 M próbek na sekundę*.

Dłuższe czasy nagrywania są teraz możliwe dla szybkich, wielokanałowych wejść, takich jak sygnały bramek i przełączanie przebiegów falowników wielofazowych.

* Przy połączeniu 1 Gb Ethernet/USB maksymalna szybkość transferu wynosi 6,4 MB/s (200 kS/s × 16 ch).
IS8000 Zintegrowane oprogramowanie do szybkiej akwizycji danych | Yokogawa Test&Measurement

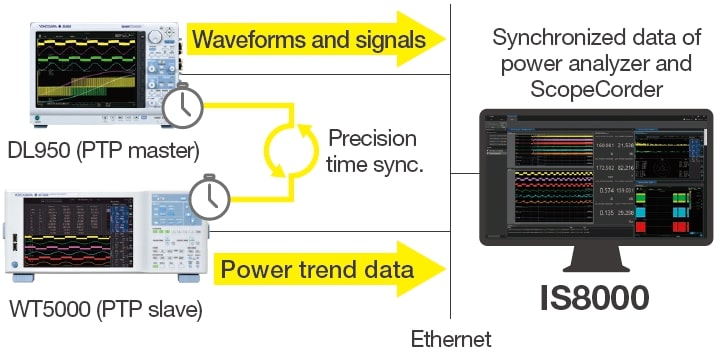

Monitorowanie wielu jednostek z synchronizacją czasu (opcja SY1)

IS8000 i opcja SY1 umożliwiają dokładną synchronizację danych mocy i przebiegu na wielu kanałach z minimalnym błędem. Dane z analizatora mocy WT5000 i DL950 ScopeCorder są skorelowane czasowo z błędem mniejszym niż 10 us przy użyciu technologii IEEE1588.

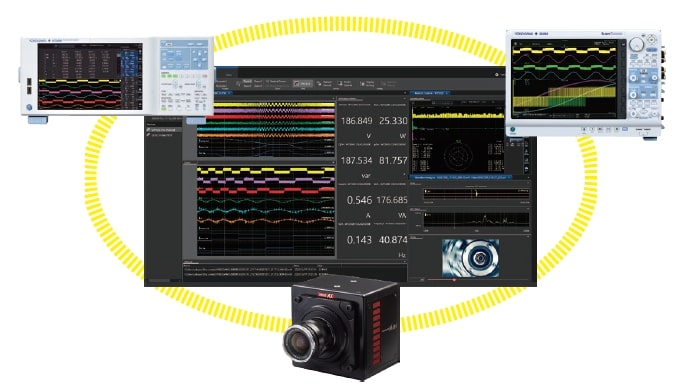

Zdalne sterowanie i monitorowanie w czasie rzeczywistym

Precyzyjny analizator mocy YOKOGAWA, ScopeCorder i oscyloskop mogą być zdalnie obsługiwane, monitorowane i konfigurowane z IS8000. Dodatkowe opcje, szybkie kamery innych firm mogą być również kontrolowane, znacznie zmniejszając obciążenie związane z obsługą i zarządzaniem różnymi instrumentami mierzącymi moc, zjawiska fizyczne, wideo i sygnały sterujące.

Zintegrowane oprogramowanie IS8000 do zdalnego monitorowania w czasie rzeczywistym

Funkcja FFT i matematyczna (opcja MH1)
Pomiar do 16 procesów FFT w celu uzyskania bogactwa funkcji analitycznych do automatycznego obliczania częstotliwości i wartości zintegrowanych oraz przetwarzania filtrów.

Generator raportów (opcja RP1)

Dostosowane raporty można łatwo tworzyć, przeciągając i upuszczając dane pomiarowe, przebiegi, wykresy itp. na arkusz.

Synchronizacja kamery szybkoobrotowej (opcja FS1)

IS8000 synchronizuje obrazy z szybkiej kamery z powiązanymi sygnałami prądowymi, napięciowymi i sterującymi. Jednoczesne odtwarzanie w zwolnionym tempie umożliwia wizualizację między projektem a wynikami.
Ponadto pliki wideo przechwycone przez kamery inne niż szybkie i pliki przebiegów mogą być synchronizowane w trybie offline w celu wyświetlania i analizy.

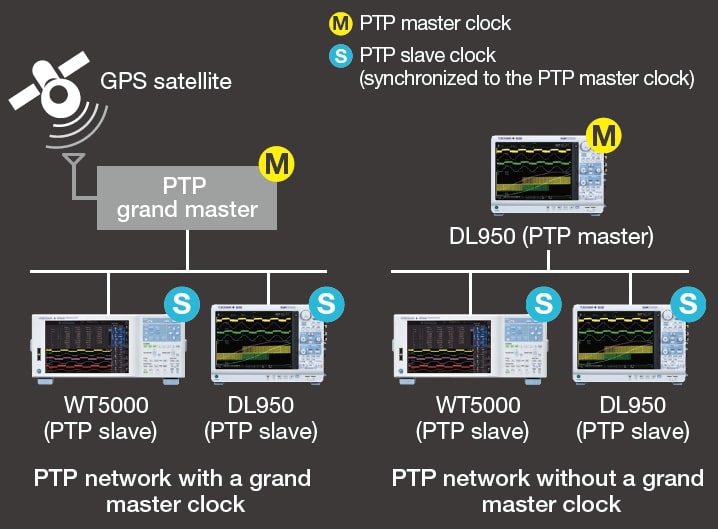

Protokół czasu precyzyjnego IEEE1588

IEEE 1588 jest standardem dla Precision Time Protocol (PTP), protokołu do precyzyjnej synchronizacji czasu przyrządów sieciowych i systemów sterowania. Serwer grandmaster PTP zapewnia zegar referencyjny dla każdego przyrządu klienckiego w celu uzyskania precyzyjnej synchronizacji zegara. Ponieważ ScopeCorder DL950 ma funkcję master PTP, precyzyjna synchronizacja zegara odpowiednich przyrządów w tej samej sieci jest możliwa nawet bez serwera PTP grandmaster. IS8000 może również łączyć jednoczesne dane pomiarowe każdego z tych zsynchronizowanych PTP przyrządów w tym samym oknie.

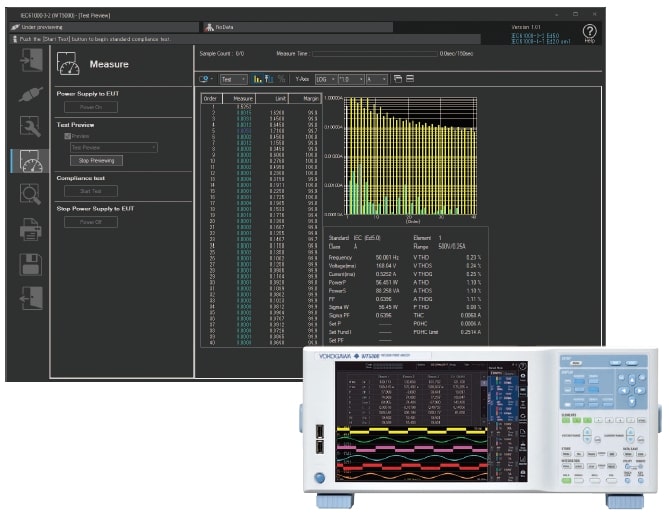

Opcjonalny pakiet oprogramowania do testów zgodności z normami IEC dotyczącymi harmonicznych i migotania światła

Opcjonalny pakiet oprogramowania IS8011/IS8012 jest przeznaczony do wykonywania testów harmonicznych i migotania światła zgodnie z normami IEC61000-3-2, 3-3, 3-11 i 3-12 przy użyciu precyzyjnego analizatora mocy WT5000. Użytkownicy mogą łatwo ustawić warunki i wygenerować raport z testu bez specjalistycznej wiedzy. Użytkownicy mogą dokonać oceny pozytywnej/negatywnej według klasy A, B, C i D wartości pomiarowych prądu harmonicznego.

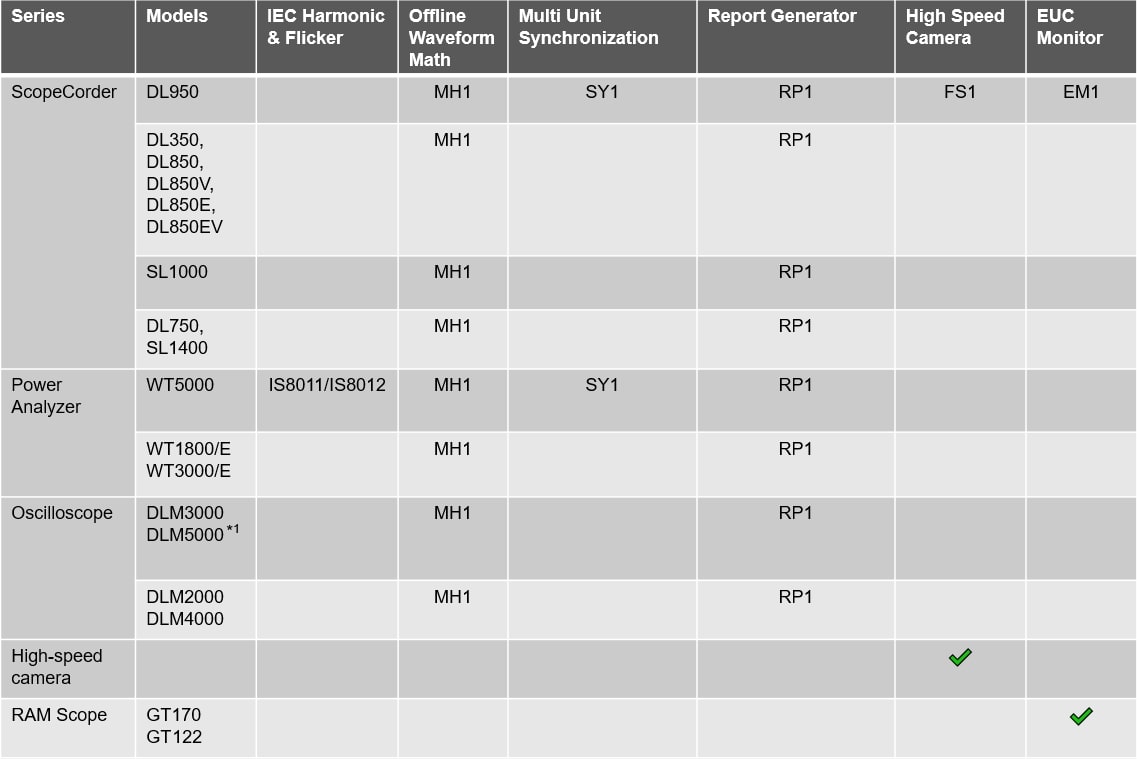

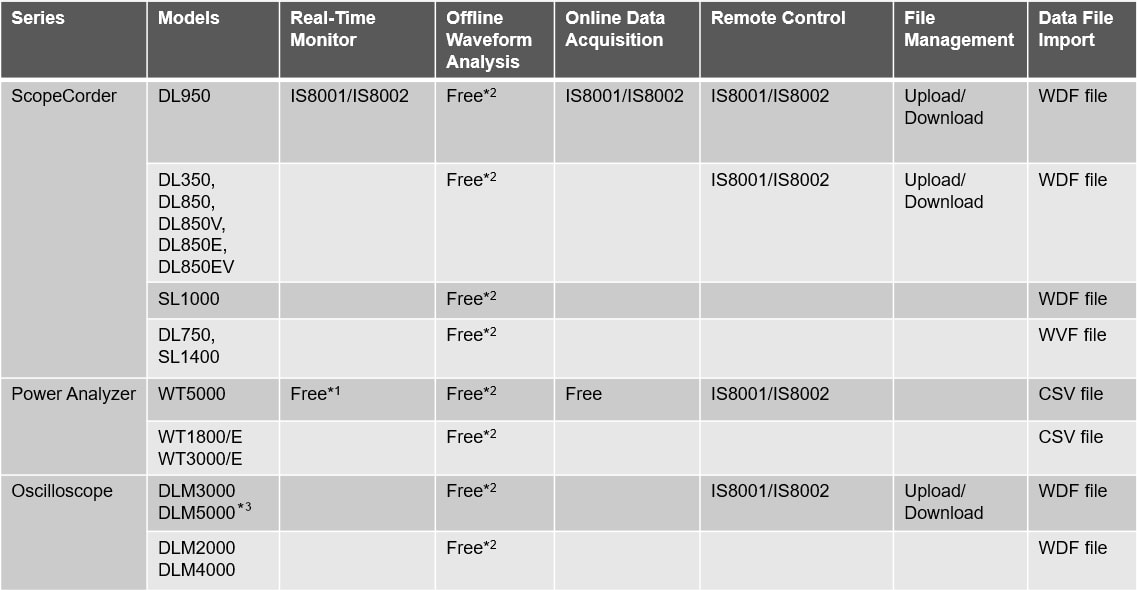

Obsługiwane urządzenia
