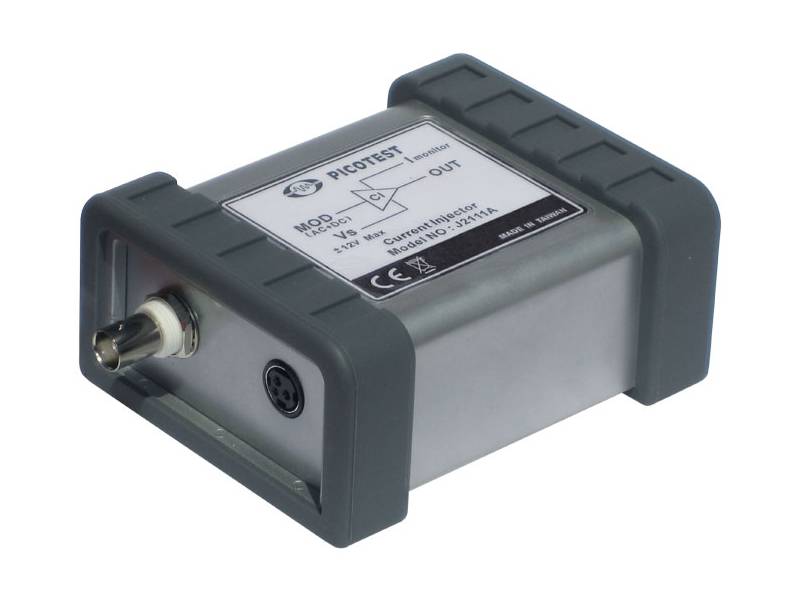

Przegląd produktu

Iniektor prądowy jest jednym z najbardziej uniwersalnych produktów tego typu. W połączeniu z generatorem G5100A lub innym równoważnym generatorem funkcyjnym umożliwia wykonywanie małych kroków obciążenia sygnału do 40MHz, z bardzo szybkimi zboczami narastającymi i opadającymi. Zastosowanie generatora G5100A umożliwia również sterowanie czasami narastania i opadania sygnału, różnymi przebiegami, a nawet przebiegami arbitralnymi. Można to wykorzystać do symulacji efektów wielu różnych rodzajów obciążeń, w tym obciążeń szybkich obwodów cyfrowych, które często są w dużym stopniu dynamiczne.

Iniektor prądowy może być także używany do pomiaru impedancji wyjściowej zasilaczy, regulatorów napięcia, szyn prądowych, a nawet akumulatorów. Można go wykorzystać do bezinwazyjnego pomiaru stabilności połączonego filtra wejściowego i ujemnej rezystancji zasilacza impulsowego. Znajduje również zastosowanie w pomiarach i ekstrakcji danych o tranzystorach, w tym wzmocnienia prądowego małych sygnałów, Ft i wielu innych dynamicznych parametrów pracy.

W obwodach radiowych i instrumentacyjnych może być stosowany do zapewnienia stałego prądu biasu wzmacniaczy i buforów klasy A.

Kluczowe cechy

• Regulator o wysokim współczynniku PSRR i niskim poziomie szumów z wejściem uniwersalnym
• Zmienność prądu wyjściowego (regulowana) – 50mA
• Całkowita zmienność prądu wyjściowego (sterowalny+Bias) – 74mA
• Typowy czas narastania i opadania 20nSec
• Zakres użyteczny DC-40MHz (zależny od połączenia)
• Dwukwadrantowa bipolarna praca z dodatnim lub ujemnym źródłem sygnału
• Wbudowany offset do użytku z analizatorem sieci
• Precyzyjny monitor prądu z wyjściem 50 Ohm
• Współpracuje z AWG, generatorem funkcyjnym i analizatorem sieci
• Może być używany do pomiaru impedancji akumulatora

Pomiar impedancji wejścia

Iniektor prądu ma dwa złącza wyjściowe: Output i GND. Wejście jest typu DC+AC i może być podłączone do generatora sygnału lub analizatora sieci. Wbudowana funkcja biasu prądowego umożliwia pracę w klasie A przy użyciu analizatora sieci. Do tego celu można również wykorzystać iniektor prądowy i iniektor DC Bias.

Prąd wyjściowy jest redukowany o 40dB w stosunku do sygnału wejściowego, co daje skalowanie o wartości 10mA/V. Urządzenie monitorujące prąd jest przystosowane do podłączenia do 50 Ohm i może być używany z analizatorem sieci, oscyloskopem lub multimetrem.

W połączeniu z sondą napięciową analizator może mierzyć wartość napięcie/prąd, czyli impedancję.
