Zasilacz impulsowy IDRC DSP-040-038HDB
CECHY
- Kompaktowa obudowa 2UH (wysokości 2U, szerokości 1/2 Rack)

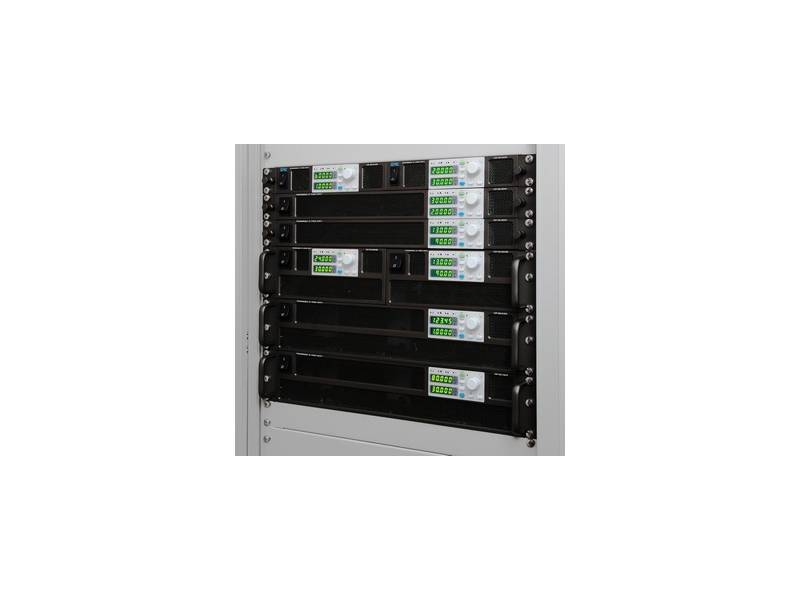

- Możliwość montażu dwóch lub jednego zasilacza w jednym polu 2U szafy 19 cali dzięki wykorzystaniu opcjonalnych zestawów montażowych
- Otwory wentylacyjne w panelu przednim i ścianie tylnej wraz z wentylatorem o regulowanej prędkości zapewniają optymalne chłodzenie w ciasnej zabudowie szafy (możliwość montowania zasilaczy jeden pod drugim, bez zachowania poziomych odstępów)

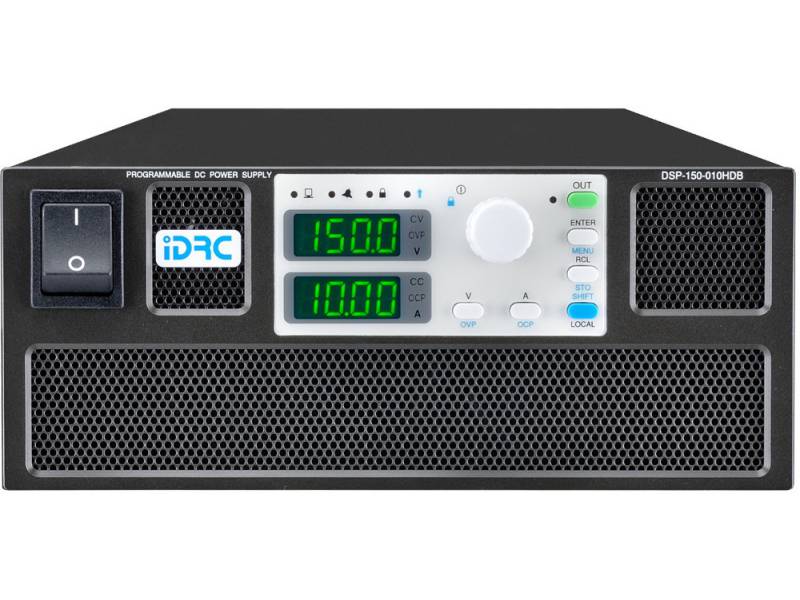

- Dwa, czterocyfrowe wyświetlacze LED do obserwacji napięcia i natężenia prądu wyjściowego zapewniają doskonałą widoczność w każdych warunkach oświetleniowych
- Zasilacz posiada diodowe wskaźniki stanu pracy (wyłączenie wyjścia, blokada przycisków, wciśnięty Shift, praca CV i CC, itp.)
- Klawisze funkcyjne oraz pokrętło enkodera pozwalają na szybkie i precyzyjne ustawienie parametrów wyjściowych zasilacza
- Praca w trybie stabilizacji napięciowej CV oraz stabilizacji prądowej CC z automatycznym przełączaniem
- Parametry zasilacza:
Jeden kanał o maksymalnej mocy 1500 W
Napięcie wyjściowe: 0 – 40 V DC
Natężenie prądu wyjściowego: 0 – 38 A DC
Napięciowy współczynnik stabilizacji: 0,05% + 6 mV (CV) / 0,1% + 5,8 mA (CC)
Obciążeniowy współczynnik stabilizacji: 0,05% + 6 mV (CV) / 0,1% + 12,6 mA (CC)
Tętnienia: 15 mVrms (CV) / 95 mArms (CC)
Rozdzielczość programowania i odczytu: ± 0,002% pełnego zakresu
Dokładność nastawy (panel): ± 0,1% ± 3 Cyfry (napięcie) / ± 0,5% ± 3 Cyfry (natężenie prądu)
Dokładność odczytu (panel): ± 0,2% ± 3 Cyfry (napięcie) / ± 0,5% ± 3 Cyfry (natężenie prądu)
- Zabezpieczenia: nadnapięciowe OVP (programowane), termiczne OTP, przeciążeniowe OPP (programowane)
- Funkcja blokady klawiatury zabezpiecza przed przypadkowymi zmianami parametrów pracy
- Możliwość łączenia równoległego (do pięciu zasilaczy) lub łączenia szeregowego dwóch zasilaczy, aktywny podział natężenia prądu obciążenia
- Funkcja kompensacji spadku napięcia na przewodach zasilających do 2 V dzięki rzeczywistemu pomiarowi napięcia na obciążeniu
- Programowana szybkość narastania i opadania parametrów wyjściowych zasilacza (od 0,1 s do 99,9 s)
- Wewnętrzna pamięć do przechowywania 16 ustawień zasilacza z możliwością lokalnego i zdalnego wywołania
- Automatyczne przywracanie ostatnich ustawień po włączeniu zasilania

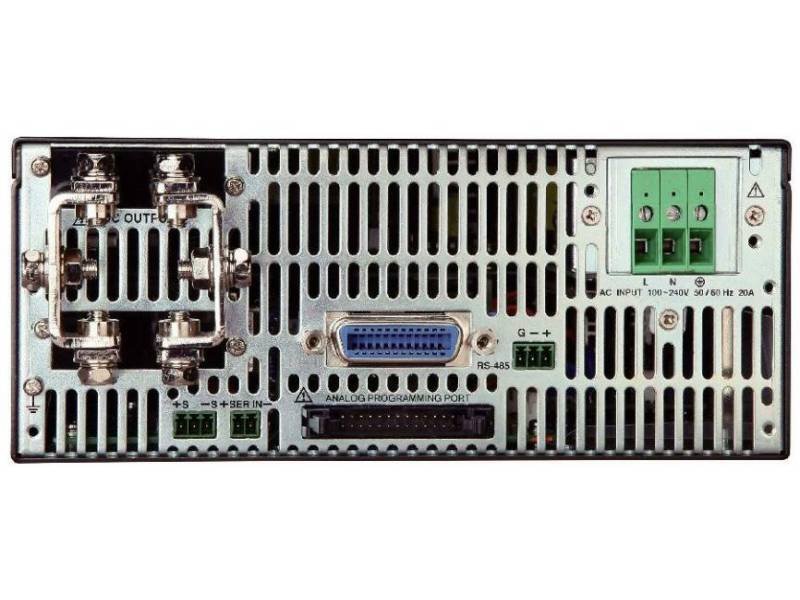

- Cyfrowe interfejsy: LAN-LXI (standard), izolowany optycznie RS-485 (standard) oraz GPIB wspierający komendy SCPI (opcja)
- Analogowy interfejs oraz opcjonalny izolowany analogowy interfejs z wejściami napięciowymi 0 – 10 V programującymi napięcie i natężenie prądu zasilacza oraz wyjściami napięciowymi 0 – 10 V do monitorowania parametrów wyjściowych zasilacza
- Zdalna kontrola zasilaczy za pomocą komputera PC z wykorzystaniem interfejsów: GPIB (do 30 zasilaczy), RS-485 (do 254 zasilaczy) lub LAN-LXI (dowolna ilość zasilaczy)
- Zasilanie: 100 V AC – 240 V AC (50 Hz/60 Hz); Sprawność: 77% – 88%; Współczynnik mocy: 0,99
- Wymiary (szer. x wys. x gł.): 215 mm x 88 mm x 470 mm
- Waga: ok. 8,2 kg

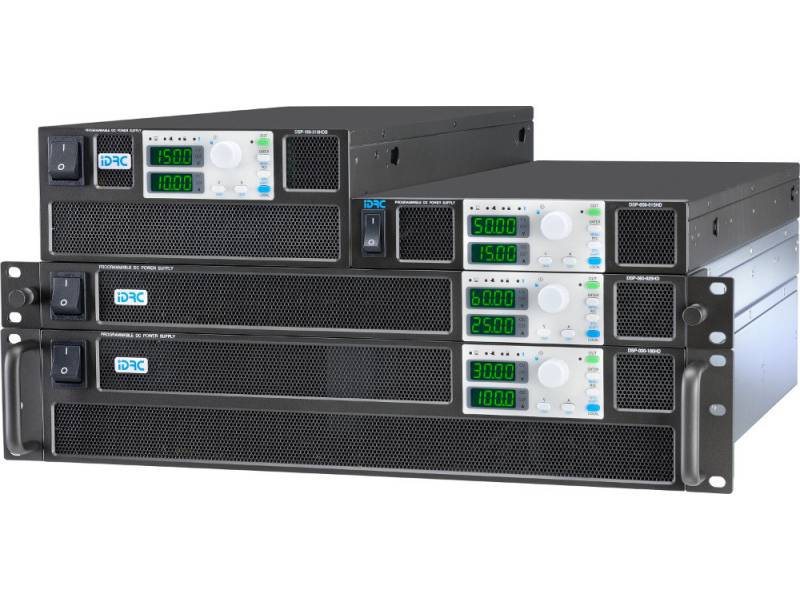

DOSTĘPNE ZASILACZE Z SERII DSP-HDB 2UH 1500 W
| Model zasilacza | Wyjście | |
| CV | CC | |
| [V] | [A] | |
| DSP-006-200HDB | 0 – 6 | 0 – 200 |
| DSP-008-180HDB | 0 – 8 | 0 – 180 |
| DSP-012.5-120HDB | 0 – 12,5 | 0 – 120 |
| DSP-020-076HDB | 0 – 20 | 0 – 76 |
| DSP-030-050HDB | 0 – 30 | 0 – 50 |
| DSP-040-038HDB | 0 – 40 | 0 – 38 |
| DSP-050-030HDB | 0 – 50 | 0 – 30 |
| DSP-060-025HDB | 0 – 60 | 0 – 25 |
| DSP-080-019HDB | 0 – 80 | 0 – 19 |
| DSP-100-015HDB | 0 – 100 | 0 – 15 |
| DSP-150-010HDB | 0 – 150 | 0 – 10 |
| DSP-300-005HDB | 0 – 300 | 0 – 5 |
| DSP-350-04.2HDB | 0 – 350 | 0 – 4,2 |
| DSP-450-03.4HDB | 0 – 450 | 0 – 3,4 |
| DSP-600-02.5HDB | 0 – 600 | 0 – 2,5 |
DOSTĘPNE ZAKRESY NAPIĘĆ I NATĘŻEŃ PRĄDÓW DLA ZASILACZY IDRC (DSP-HD/HR SERIES)
AKCESORIA I OPCJE
|
DSP-OPT-ISO4 Izolowany interfejs analogowy |
|
|
|
|
|
DSP-OPT-488HD Interfejs GPIB |
|
|
|
|
|
DSP-OPT-PAR Płytka połączeniowa do wygodnego okablowania połączonych równolegle zasilaczy |
|
|
|
|
|
DSP-OPT-SER Płytka połączeniowa do wygodnego okablowania połączonych szeregowo zasilaczy |
|
|
|
|
|
DSP-OPT-CAB50 Przewód do interfejsu analogowego oraz do łączenia szeregowego i równoległego zasilaczy (25 cm) |
|
|
|
|
|
DSP-OPT-CAB51 Przewód do bezpośredniego łączenia szeregowego zasilaczy (15 cm) |
|
|
|
|
|
DSP-OPT-USB Konwerter USB do RS-485 |
|
|
|
|
|
DSP-OPT-19HU2 Zestaw montażowy służący do instalacji dwóch zasilaczy 1UH (half rack) w szafie 19 cali (zestaw łączy ze sobą dwa zasilacze) |
|
|
|
|
|
DSP-OPT-19HUR Zestaw montażowy służący do instalacji zasilacza 1UH (half rack) w szafie 19 cali |
|
|
|
|
|
DSP-OPT-SLD Prowadnice do rack-u (1U i 2U) |
|
|
|
|
|
DSP-OPT-CAB22 Przewód zasilający 3-żyłowy o długości 2m |
|
