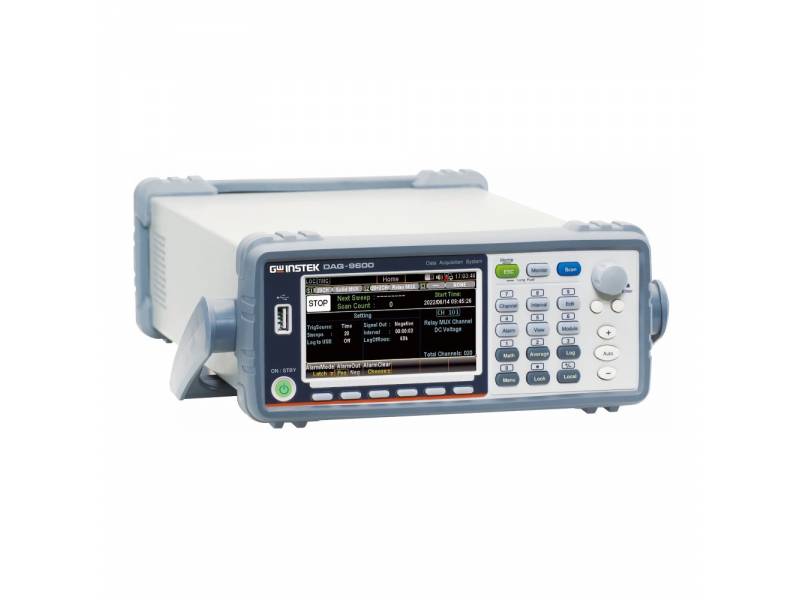

Przegląd produktu

System akwizycji danych GW Instek DAQ-9600-GPIB z portem Micro GPIB to modułowy system akwizycji danych o wysokiej elastyczności i wyższej wydajności. Mainframe jest wyposażony w 3 gniazda na moduły, a wbudowany precyzyjny multimetr cyfrowy o rozdzielczości 6,5 cyfry stanowi rdzeń systemu testowego i pomiarowego. Dostępnych jest 5 modułów spełniających różne potrzeby pomiarowe. System akwizycji danych o elastyczności i wysokiej wydajności może skutecznie spełniać różne wymagania pomiarowe poprzez rozbudowę i zmiany, które sprawiają, że cały test jest prostszy, szybszy i bardziej niezawodny.

Kluczowe cechy

• Duży kolorowy wyświetlacz TFT 4,3″
• 3-gniazdowa rama główna z wbudowanym 6,5-cyfrowym multimetrem cyfrowym
• Podstawowa dokładność 0,0035% DCV
• 5 wybieranych modułów przełączników
• Prędkość skanowania do 450 kanałów/s
• Pamięć wewnętrzna do 100 kilo punktów
• Mierzy i konwertuje 14 różnych sygnałów wejściowych:
• Temperatura z termoparą, RTD i termistorem; wolty DC/AC; rezystancja 2- i 4-przewodowa; częstotliwość i okres; prąd DC/AC i pojemność; odkształcenie bezpośrednie i odkształcenie mostkowe
• Obsługa pamięci USB do kopiowania/logowania danych w trybie autonomicznym
• Standardowe interfejsy: Cyfrowe wejścia/wyjścia, LAN, USB host/urządzenie i mini GPIB
• Bezpłatne oprogramowanie PC, DAQ-Data Logger, ułatwia konfigurację i kontrolę testów

Prezentacja funkcji

Konfiguracja dostosowana do zmieniających się potrzeb

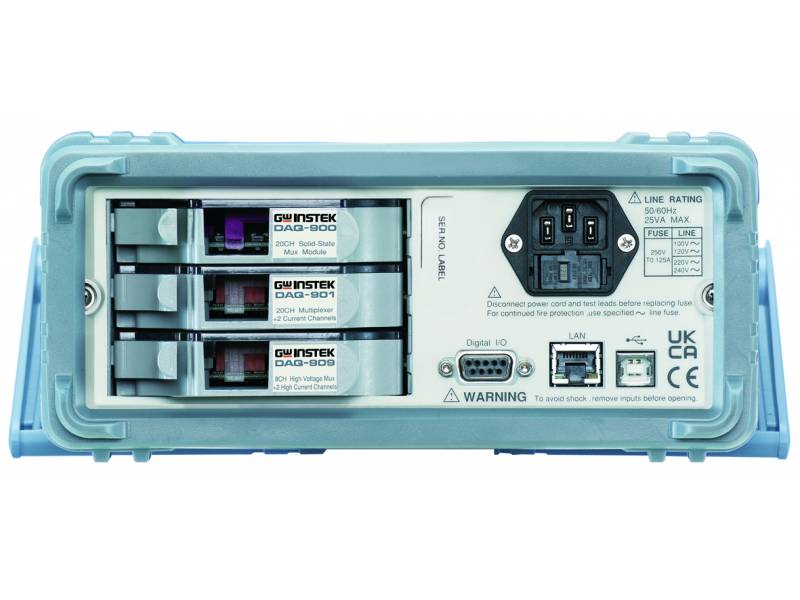

Modułowa struktura DAQ-9600 zapewnia 3 gniazda modułów i 5 opcjonalnych modułów, w tym moduły ogólnego przeznaczenia (DAQ900/ DAQ-901), moduł wielofunkcyjny (DAQ-903), moduł matrycowy (DAQ-904) oraz moduł wysokonapięciowy i wysokoprądowy (DAQ-909). Użytkownicy mogą dowolnie łączyć i dopasowywać je w zależności od potrzeb pomiarowych. Ponieważ DMM jest wbudowany, nie zajmuje miejsca w gnieździe, zapewniając maksymalną elastyczność w zakresie rozszerzania kanałów do 60 kanałów dwuprzewodowych lub 120 kanałów single-ended lub 96 punktów krosowych matrycy.

Precyzyjne testy i pomiary

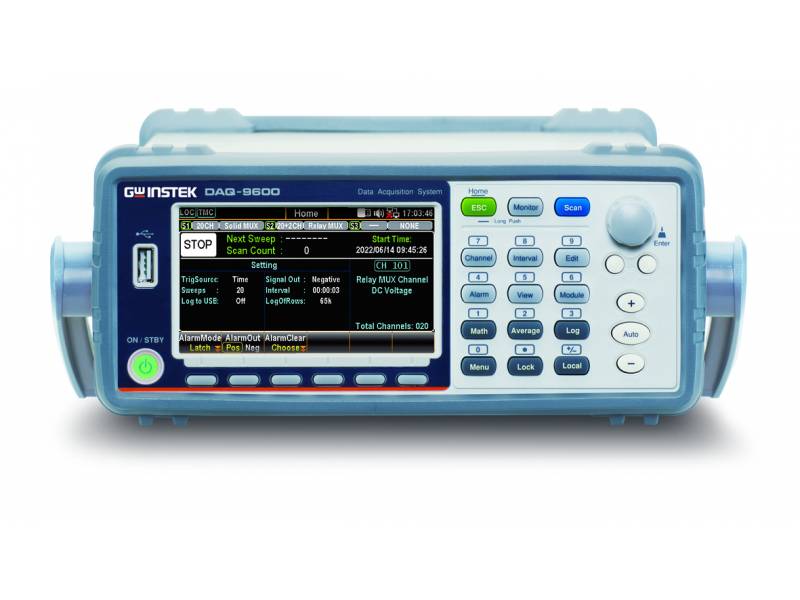

DAQ-9600 jest wyposażony w kolorowy wyświetlacz graficzny o przekątnej 4,3 cala i zwięzły układ klawiszy funkcyjnych, umożliwiający użytkownikom szybką i łatwą konfigurację kanałów modułu.
kanałów modułu w intuicyjny sposób. Dane pomiarowe są prezentowane w różnych formatach, takich jak wartości liczbowe, wykresy słupkowe, wykresy trendów i histogramy, aby szybko sprawdzić wyniki pomiarów. Jednocześnie DAQ-9600 może konwertować 14 sygnałów wejściowych, w tym temperaturę (RTD/termopara/termistor), napięcie (AC/DC), prąd (AC/DC), rezystancję (dwuprzewodową/czteroprzewodową), naprężenie (bezpośrednie/mostkowe), częstotliwość/okres. (bezpośrednie/mostkowe), częstotliwość/okres i pojemność. Wbudowany 6 1/2 cyfrowy DMM zapewnia podstawową dokładność 0,0035% napięcia DC, 0,05% napięcia AC i 0,01% rezystancji w rocznym cyklu kalibracji.

Wbudowane kondycjonowanie sygnału

DAQ -9600 nie opiera się na zewnętrznych lub wtykowych modułach kondycjonowania sygnału do obsługi funkcji innych niż napięcie DC, co nie tylko znacznie zmniejsza szumy i błędy generowane przez zewnętrzne okablowanie przed wejściem do systemu, ale także poprawia niezawodność. Jednocześnie nie posiada zbędnych kabli, skrzynek rozdzielczych i komponentów kondycjonujących sygnał, co sprawia, że konfiguracja jest szybsza i łatwiejsza. Biorąc za przykład pomiar temperatury, pomiarowi termopar często towarzyszy efekt Seebecka (zjawisko termoelektryczne, w którym różnica temperatur między dwoma różnymi przewodnikami elektrycznymi lub półprzewodnikami powoduje różnicę napięć między dwiema substancjami). Wszystkie moduły DAQ-9600 zapewniają kompensację zimnego złącza (z wyjątkiem DAQ-904), aby zapewnić maksymalną dokładność dla wszystkich kanałów mierzących termopary, unikając stosowania przedłużaczy temperatury z zewnętrznymi zimnymi złączami, które zwiększają szumy i błędy generowane przez zewnętrzne okablowanie w systemie.

Łatwiejsze gromadzenie i analiza danych

DAQ-9600 obsługuje przechowywanie danych pomiarowych, a uzyskane dane mogą być przechowywane w pamięci wewnętrznej lub bezpośrednio zapisywane na dysku flash USB bez konieczności podłączania do komputera. Do zdalnego ustawiania i sterowania aplikacjami rejestrującymi dane, DAQ-9600 jest wyposażony w LAN, USB i GPIB (opcjonalnie) i zapewnia bezpłatne oprogramowanie DAQ-Data Logger upraszczające gromadzenie i analizę danych, pozwalając użytkownikom na łatwe gromadzenie danych. Ponadto interfejs LAN może być używany do konfigurowania pomiarów, definiowania i wykonywania list skanowania za pośrednictwem popularnych przeglądarek internetowych (takich jak Chrome, IE). Użytkownicy mogą monitorować wyniki pomiarów bez względu na to, gdzie się

DAQ-9600 może zaspokoić zapotrzebowanie na akwizycję danych. Użytkownicy mogą konstruować elastyczne funkcje routingu sygnału i sterowania za pomocą różnych opcjonalnych modułów. Dzięki wbudowanym doskonałym funkcjom pomiarowym, w tym rozdzielczości, dokładności i szybkości, można łatwo zmierzyć 14 różnych sygnałów wejściowych, aby spełnić różne wymagania aplikacji. DAQ-9600 to zdecydowanie idealne połączenie ceny z wydajnością testowania i pomiarów.
