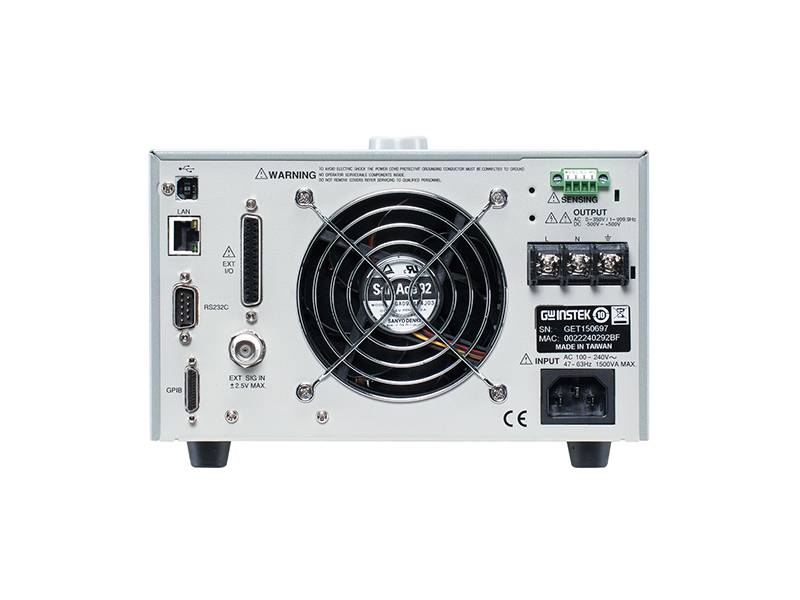

Przegląd serii
Seria ASR-2000 od firmy GWInstek to programowalne źródła zasilania AC+DC przeznaczone do integracji systemu lub zastosowań stacjonarnych, które zapewniają zarówno znamionową moc wyjściową dla wyjścia AC, jak i znamionową moc wyjściową dla wyjścia DC. Dostępnych jest dziesięć trybów wyjściowych ASR-2000, w tym 1) tryb wyjścia zasilania AC (tryb AC-INT), 2) tryb wyjścia zasilania DC (tryb DC-INT), 3) tryb wyjścia zasilania AC/DC (tryb AC+DC-INT), 4) tryb zewnętrznego źródła sygnału AC (tryb AC-EXT), 5) tryb zewnętrznego źródła sygnału AC/DC (tryb AC+DC-EXT), 6) Tryb nakładania zewnętrznego sygnału AC (tryb AC-ADD), 7) Tryb nakładania zewnętrznego sygnału AC/DC (tryb AC+DC-ADD), 8) Tryb synchronizacji zewnętrznego sygnału AC (tryb AC-SYNC), 9) Tryb synchronizacji zewnętrznego sygnału AC/DC (tryb AC+DC-SYNC), 10) Tryb sterowania zewnętrznym napięciem DC wyjścia AC (tryb AC-VCA).
Urządzenia z serii ASR-2000 zapewniają użytkownikom możliwość generowania przebiegów wyjściowych, aby spełnić wymagania testowe różnych komponentów elektronicznych, samochodowych urządzeń elektrycznych i urządzeń gospodarstwa domowego, w tym: 1) tryb sekwencyjny generuje spadki przebiegów, przepięcia, spadki, zmiany i inne nienormalne warunki linii energetycznej;2) funkcja przebiegów arbitralnych umożliwia użytkownikom przechowywanie / przesyłanie przebiegów zdefiniowanych przez użytkownika; oraz 3) tryb symulacji symuluje przerwy w zasilaniu, wzrost napięcia, spadek napięcia i zmiany częstotliwości. Źródło zasilania z serii ASR-2000 może również mierzyć wartości Vrms, Vavg, Vpeak, Irms, Iavg, Ipeak, IpkH, P, S, Q, PF, CF, 100. rzędu harmoniczne napięcia i harmoniczne prądu. Ponadto funkcja zdalnego wykrywania zapewnia dokładne napięcie wyjściowe. Funkcja Customized Phase Angle for Output On/Off umożliwia ustawienie kąta początkowego i końcowego napięcia wyjściowego zgodnie z wymaganiami testu. Ustawienia funkcji V-Limit, Ipeak-Limit, F-Limit, OVP, OCP, OPP mogą chronić DUT podczas procesu pomiarowego. Oprócz ochrony OTP, OCP i OPP, seria ASR-2000 posiada również funkcję alarmu awarii wentylatora i alarmu awarii AC.
Porównanie modeli
| Model | Moc | Maks. prąd wyjściowy *1 | Maks. napięcie wyjściowe | Wymiary |
| ASR-2050 | 500 VA | 5 A | 350 Vrms / 500 Vdc | 285 x 124 x 480 mm |
| ASR-2100 | 1000 VA | 10 A | 350 Vrms / 500 Vdc | 213 x 124 x 480 mm |
| ASR-2050R | 500 VA | 5 A | 350 Vrms / 500 Vdc | 285 x 124 x 480 mm |
| ASR-2100R | 1000 VA | 10 A | 350 Vrms / 500 Vdc | 213 x 124 x 480 mm |
*1: Przy zakresie 200 V. Więcej informacji można znaleźć w specyfikacji technicznej.
*Wersja „bez R” posiada wbudowane gniazdo uniwersalne lub europejskie (do wyboru).
**Wersja „R” nie posiada gniazda i jest przeznaczona do montażu w typowej szafie typu Rack.
Kluczowe cechy
- Napięcie wyjściowe: AC 0 – 350 Vrms, DC 0 – ± 500 V
- Częstotliwość wyjściowa do 999,9 Hz
- Wyjście DC (100% mocy znamionowej)
- Pozycje pomiarowe: Vrms, Vavg, Vpeak, Irms, IpkH, Iavg, Ipeak, P, S, Q, PF, CF
- Analiza harmonicznych napięcia i prądu (THDv, THDi)
- Możliwość zdalnego wykrywania
- Zabezpieczenia OVP, OCP, OPP, OTP, wykrywanie awarii AC i alarm awarii wentylatora.
- Moc wyjściowa: 500VA/1000VA
- Dostosowany kąt fazowy dla włączania/wyłączania wyjścia
- Funkcja zapisu i symulacji (do 10 zestawów)
- Interfejs: USB, LAN, RS-232(std.); GPIB(opcja)
- Wbudowane zewnętrzne wejścia/wyjścia sterujące i wejście sygnału zewnętrznego
- Wbudowane sterowanie przekaźnikiem wyjściowym
- Sekwencje pomiarowe (do 10 zestawów)
- Funkcja generatora arbitralnego i wbudowany Web Serwer
Dane techniczne
| Wyjście (przy napięciu wejściowym 200 V) | ||
| DC | AC | |
| Napięcie | -500 V ~ 500 V | 0.0 V ~ 350 Vrms |
| Prąd |
ASR-2050/R: 5.0 A (ograniczony mocą) ASR-2100/R: 10.0 A (ograniczony mocą) |
ASR-2050/R: 5.0 A (ograniczony mocą) ASR-2100/R: 10.0 A (ograniczony mocą) |
| Moc |
ASR-2050/R: 500 W ASR-2100/R: 1000 W |
ASR-2050/R: 500 VA ASR-2100/R: 1000 VA |
| Prąd szczytowy* |
ASR-2050/R: 20 A ASR-2100/R: 40 A |
ASR-2050/R: 20 A ASR-2100/R: 40 A |
| Zakres częstotliwości | 1.0 – 999.9 Hz | |
| Możliwości pomiarowe | Vrms, Vpeak, Vavg, Irms, Ipeak, Iavg, IpkH, P, S, Q, PF, CF, 40th-order THDv, THDi | |
| Ochrona | OVP, OCP, OPP, OTP, AC Fail detection oraz Fan Fail detection | |
| Wyświetlacz | 4.3″ LCD | |
| Interfejsy | USB, LAN, RS-232 + GPIB (optional), Ext. I/O, Ext. signal input | |
| Pamięć | 16 gniazd, 4kp | |
Dołączone akcesoria
- Płyta CD (Instrukcja obsługi, instrukcja programowania)
- Instrukcja bezpieczeństwa
- Przewód zasilający
- Zestaw osłon zasilania
- Zestaw osłon remote sense
- Przewody pomiarowe GTL-123
- Przewód USB GTL-246
Akcesoria opcjonalne (zainstalowane fabrycznie)
- ASR-GPIB-2K: Funkcje komunikacji GPIB (wymagane w przypadku korzystania z ASR-002)
- ASR-EU-2K: Wyjście europejskie (tylko ASR-2000)
Akcesoria opcjonalne
-
GET-003 Rozszerzone uniwersalne gniazdo zasilania (tylko ASR-2000R)
-
GET-004 Rozszerzone europejskie gniazdo zasilania (tylko ASR-2000R)
-
GRA-439-E Zestaw do montażu w stelażu (EIA)
-
GRA-439-J Zestaw do montażu w stelażu (JIS)
-
GTL-232 Kabel RS-232C, ok. 2 m
-
GTL-258 Kabel GPIB, ok. 2 m, w tym 25-stykowe złącze Micro-D
-
ASR-001 Filtr wlotu powietrza
-
ASR-002* Zewnętrzny trójfazowy moduł sterujący (seria ASR-2000 musi być wyposażona w opcję RS-232)
* Podstawowe wymagania ASR-002 dla serii ASR
1. Muszą to być trzy takie same modele serii ASR.
2. Dla serii ASR-2000, ASR-GPIB-2K: Wymagany jest interfejs RS-232+GPIB.* Funkcje urządzeń serii ASR są ograniczone w przypadku podłączenia do ASR-002.
1. Brak wyjścia DC
2. Pozycje pomiarowe: tylko prąd (A), moc (W) i PF dla każdej fazy
3. Brak analizy harmonicznych napięcia i prądu
4. Brak możliwości zdalnego wykrywania
5. Brak funkcji arbitralnego kształtu fali
6. Brak funkcji sekwencji i symulacji
7 Nieobsługiwane zewnętrzne wejścia/wyjścia sterujące
8. Brak funkcji pamięci
9. Obsługa tylko USB, brak portu LAN do komunikacji
