Przegląd produktu

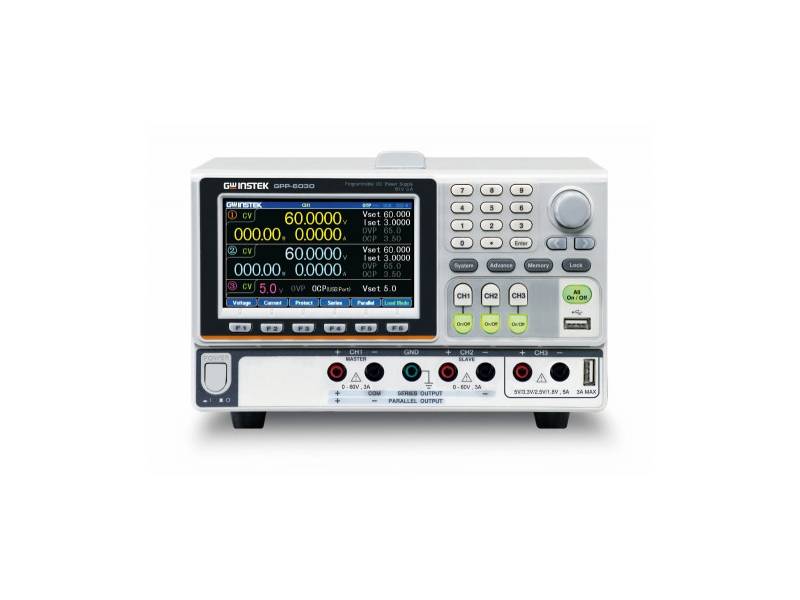

GW Instek GPP-6030L to trzykanałowy, programowalny zasilacz DC. Pierwsze dwa kanały mają napięcie wyjściowe 0-60V i prąd wyjściowy 0-3A. Trzeci kanał ma napięcie wyjściowe 1,8/2,5/3,3/5,0V i prąd wyjściowy 5A. Posiada maksymalną moc wyjściowa 385 W oraz interfejsy: USB, LAN.

Zasilacz GPP-6030 ma wysoką rozdzielczość programu 2mV/0.1mA, rozdzielczość odczytu 0.1mV/0.1mA i niski szum tętnienia ≤ _{1mVrms/≤2mArms}.

Unikalną funkcją GPP-6030 jest zabezpieczenie przed odwrotną polaryzacją, dzięki któremu zasilacz jest chroniony przed odwrotnym podłączeniem baterii. Zasilacz posiada wewnętrzny obwód, który umożliwia podłączenie dwóch pierwszych kanałów szeregowo lub równolegle, bez konieczności stosowania dodatkowego okablowania. Zasilacz jest wyposażony w standardowe zabezpieczenia, takie jak OVP, OCP, OTP i OPP. OPP jest dostępne tylko w trybie obciążenia, a mechanizmy OVP, OCP i OTP są zaimplementowane sprzętowo w celu zapewnienia szybszej reakcji. Posiada wiele trybów wyświetlania, w tym jedno- lub wielokanałowe wartości ustawień, wartości pomiarowe i wyświetlanie kształtu fali. Możliwe jest również ustawienie warunków ochrony DUT poprzez alarm dźwiękowy lub automatyczne wyłączenie zasilania. Co więcej, zasilacz ten posiada funkcję rejestratora wyjściowego, który może zapisywać napięcie/prąd w pamięci wewnętrznej, a wynik może być przechowywany jako plik REC lub CSV.

Przegląd zasilaczy z serii GPP-3060/6030/3650

Trójkanałowe programowalne zasilacze DC GW Instek GPP-3060 / 6030 / 3650 są rozszerzeniem serii GPP-X323. Maksymalna moc wyjściowa tych trzech modeli wynosi 385W. Modele te dziedziczą wysoką rozdzielczość programu (1mV/0.1mA) i rozdzielczość odczytu wstecznego (0.1mV/0.1mA) serii GPP z charakterystyką szumów o niskim tętnieniu ≦1mVrms/≦2mArms i zdolnością przywracania stanu przejściowego wyjścia ≦100µs. Dla każdego kanału przewidziano niezależny wyłącznik wyjściowy.
Unikalna funkcja obciążenia serii GPP może dowolnie ustawić CH1/CH2 jako zasilanie lub funkcję obciążenia. Na przykład, jeden kanał jest ustawiony jako wyjście zasilania, a drugi kanał jest ustawiony jako funkcja obciążenia, aby zużywać moc DUT w celu zaspokojenia prostego ładowania i rozładowywania baterii lub testu charakterystyki obciążenia za pomocą pojedynczego zasilacza.

Kluczowe cechy

• 4,3-calowy wyświetlacz TFT LCD
• Rozdzielczość ustawień: 1mV / 0,1mA; rozdzielczość odczytu wstecznego: 0,1mV / 0,1mA
• Niski szum tętnienia: ≦1mVrms/ ≦2mArms
• Czas reakcji przejściowej: ≦100µS
• Funkcja obciążenia (tryb CC, CV, CR)
• Funkcja śledzenia szeregowego i równoległego bez dodatkowego okablowania zewnętrznego
• Wykorzystanie sprzętu do realizacji zabezpieczenia nadnapięciowego / nadprądowego / nadtemperaturowego
• Funkcja opóźnienia / funkcja monitorowania wyjścia / funkcja rejestratora wyjścia
• Obsługa ustawiania wartości, wartości pomiarowej i wyświetlania przebiegu wyjściowego
• Sekwencyjna funkcja wyjściowa i wbudowane 8 szablonów przebiegów
• Funkcja rejestratora wyjściowego zapisuje parametry napięcia i prądu wyjściowego z minimalnym interwałem zapisu wynoszącym 1 sekundę
• Zapewnia 10 zestawów pamięci dla każdej sekwencji/opóźnienia/rejestratora/warunków ustawień panelu
• Obsługuje złącze wyjściowe USB (typ A)
• Inteligentny wentylator kontroli temperatury skutecznie redukuje hałas

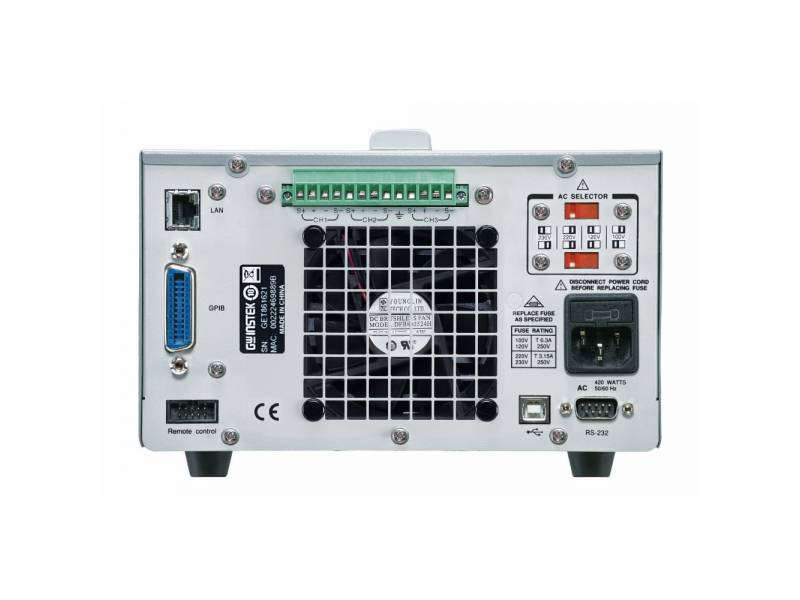

• Standard: RS-232, USB, LAN, Ext I/O
• Opcjonalne:
  • (tylko instalowane przez producenta): GPIB

Porównanie modeli
