Przegląd produktu

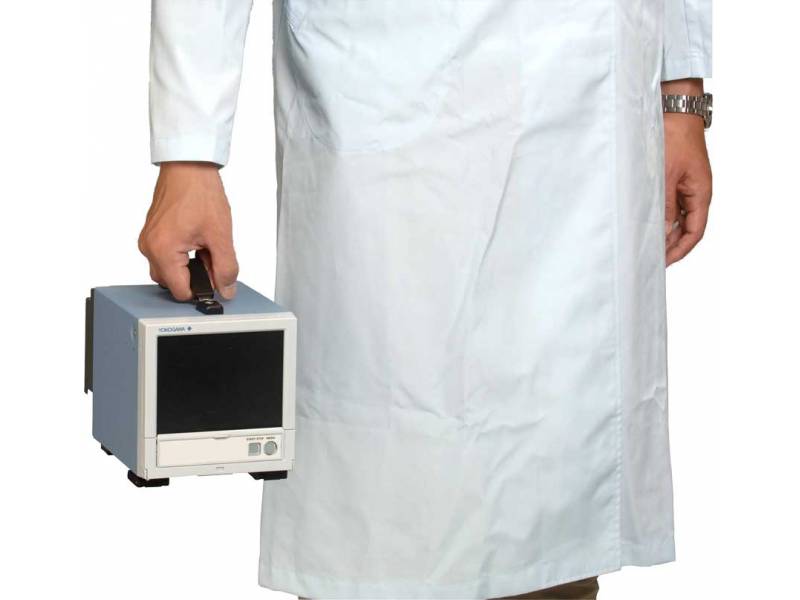

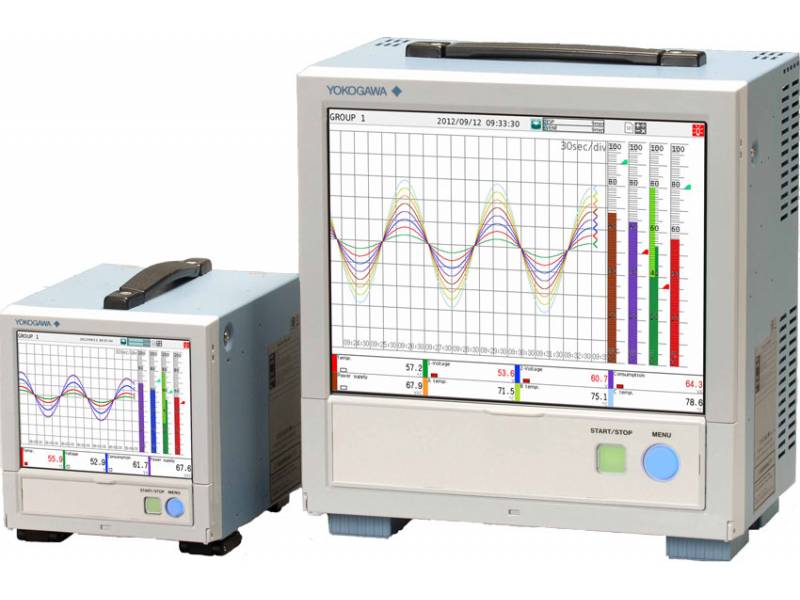

Rejestratory GP10/GP20 to przenośne rejestratory elektroniczne, które wyświetlają dane pomiarowe w czasie rzeczywistym na ekranie dotykowym i zapisują dane na zewnętrznym nośniku pamięci (karcie SD).
Specyfikację modułów wejścia/wyjścia można znaleźć w dokumencie GX90XA/GX90XD/GX90YD/GX90WD/GX90XP/GX90YA Input/Output Module and GX90UT PID Control Module General Specification (GS 04L53B01-01EN, GS 04L53B01-31EN). – zakładka do pobrania
Kluczowe cechy
- Liczba wejść analogowych wynosi maksymalnie 100 kanałów w GP10 z rozszerzalnymi I/O*1, GM sub unit*1, maksymalnie 100 kanałów w GP20 standard type (GP20-1) z rozszerzalnymi I/O i maksymalnie 450 kanałów*2 w GP20 large memory type (GP20-2) z rozszerzalnymi I/O, GM sub unit.*1 Jednostka rozszerzająca liczbę kanałów.*2 Maksymalna liczba kanałów I/O wynosi 500 kanałów.
- Modele GP10/GP20 mają dużą pamięć wewnętrzną (GP10/GP20-1: 500 MB, GP20-2: 1,2 GB), dzięki czemu możliwe jest długotrwałe nagrywanie i przechowywanie.
- Jako sygnał wejściowy dla każdego kanału można ustawić napięcie DC, termoparę, rezystancyjny czujnik temperatury, DI (wejście DCV (TTL), sygnał stykowy) lub mA (prąd DC).
- Wyjście analogowe umożliwia retransmisję różnych typów kanałów, a także wyjście ręczne. Zapewnia wyjście prądowe z izolowanymi kanałami. (Moduł wyjścia analogowego)
- Wejście i wyjście mają strukturę modułową i można je łatwo rozszerzyć. (GP10: maks. 3*, GP20: maks. 10*) * W przypadku korzystania z rozszerzalnych wejść/wyjść, GM sub unit, GP10 może rozszerzyć dwie jednostki, GP20 może rozszerzyć 9 jednostek.
- 7 typów modułów: wejście analogowe, wyjście analogowe, wejście cyfrowe, wyjście cyfrowe, wejście/wyjście cyfrowe, wejście impulsowe i sterowanie PID.
- Do GP10/GP20 można podłączyć maksymalnie 6 modułów rozszerzalnych I/O i modułów podrzędnych GM. Każdy rozszerzalny moduł I/O i GM Sub unit może zawierać maksymalnie sześć modułów. Po podłączeniu rozszerzalnych modułów I/O i GM sub unit, GP10 i GP20 z dużą pamięcią typu GP20 mogą korzystać z wielu kanałów. Co więcej, porty I/O mogą być instalowane w różnych lokalizacjach od miejsca, w którym znajduje się GP10/GP20, co pomaga zmniejszyć wymagania dotyczące okablowania i zbudować zdecentralizowaną konfigurację.
- Intuicyjna obsługa poprzez przesunięcie, wciśnięcie i wysunięcie.
- Możliwość płynnego wyświetlania przeszłych trendów na ekranie trendów.
- Przewidywanie* przyszłości na podstawie danych z przeszłości i rysowanie przyszłych przebiegów jednocześnie z danymi w czasie rzeczywistym na ekranie trendów. (Funkcja pióra przyszłości) * Przyszłe przebiegi przewidywane przez funkcję Future Pen służą wyłącznie jako odniesienie. Wydajność, dokładność i inne właściwości nie są gwarantowane.
- Ponadto można wyszukiwać i wyświetlać dane pomiarowe w czasie określonym na ekranie kalendarza.
- Urządzenie może być podłączone do sieci przez Ethernet, co umożliwia informowanie przez e-mail i monitorowanie na stronie internetowej, a także przesyłanie plików za pomocą FTP. Może również komunikować się z Modbus/RTU lub Modbus/TCP.
- Funkcja monitorowania stanu: Funkcja ta ocenia jakość w oparciu o predykcyjny model wykrywania. Można sprawdzać wyniki kondycji, które wskazują stopnie normalności i nieprawidłowości. Modele wykrywania predykcyjnego można tworzyć za pomocą narzędzia Equipment/Quality Predictive Detection Tool (sprzedawanego oddzielnie) na podstawie historycznych danych pomiarowych. Więcej informacji można znaleźć w specyfikacji ogólnej narzędzia Equipment/Quality Predictive Detection Tool (GS 04L66B01-01EN).
- Funkcja profilu: Ta funkcja ostrzega o odchyleniach od trendu profilu (górny i dolny zakres mierzonych wartości). Na ekranie można również sprawdzić odchylenia od przebiegu referencyjnego. Trendy profilu można tworzyć za pomocą narzędzia Equipment/Quality Predictive Detection Tool (sprzedawanego oddzielnie) na podstawie historycznych danych pomiarowych. Więcej informacji można znaleźć w specyfikacji ogólnej narzędzia Equipment/Quality Predictive Detection Tool (GS 04L66B01-01EN). Uwaga: Oceny na podstawie łatwego wykrywania predykcyjnego sprzętu/jakości służą wyłącznie jako odniesienie. Wydajność, dokładność i inne właściwości nie są gwarantowane.
- Bezpieczny pomiar do napięcia wytrzymywanego 600 V między zaciskiem wejściowym a masą jest możliwy przy użyciu modułu wejścia analogowego o wysokim napięciu wytrzymywanym.
- W przypadku pomiaru z dużą prędkością, pomiar z najkrótszym interwałem 1 ms jest możliwy przy użyciu modułu szybkiego wejścia analogowego (high-speed AI).
- W przypadku pomiaru z podwójnym interwałem pomiar można wykonać, ustawiając dwa różne interwały skanowania.
- Funkcja sterowania PID umożliwia sterowanie PID w maksymalnie 20 pętlach (6 pętli dla GP10/GP20-1) po zainstalowaniu modułu sterowania PID.
- Funkcja sterowania programowego umożliwia sterowanie programowe maksymalnie 99 wzorcami przy użyciu modułu sterowania PID i funkcji sterowania programowego (opcja /PG). Dla każdego segmentu można ustawić do 32 zdarzeń czasowych i 32 zdarzeń PV. *Informacje na temat modułu sterowania PID, funkcji sterowania PID i funkcji sterowania programem (/PG) można znaleźć w specyfikacji ogólnej modułu sterowania PID GX90UT (GS 04L53B01-31EN).
- Różne typy obliczeń są możliwe dzięki funkcji matematycznej (opcja /MT). Funkcja raportowania umożliwia tworzenie raportów godzinowych, dziennych i miesięcznych oraz innych typów danych. Matematyka logiczna wysyła wyniki obliczeń jako 0s lub 1s do wewnętrznych przełączników i kanałów DO.
- Konfigurację GP można przeprowadzić on-line z poziomu przeglądarki internetowej na komputerze PC. Możliwa jest również konfiguracja off-line.
- Oprogramowanie Universal Viewer umożliwia wyświetlanie przebiegów na ekranie komputera i drukowanie przebiegów.
- Komunikacja PROFINET jest dostępna przy użyciu modułu sieciowego GX90NW. *Informacje na temat modułu sieciowego GX90NW i komunikacji PROFINET można znaleźć w instrukcji obsługi modułu sieciowego GX90NW.
Porównanie modeli
|
Model |
GX20 |
GP20 |
GX10 |
GP10 |
|
|---|---|---|---|---|---|
| Construction | Vertical panel mount | Portable | Vertical panel mount | Portable | |
| Display | 12.1″ TFT color LCD (800 × 600 dots) | 5.7″ TFT color LCD (640 × 480 dots) | |||
| Touchscreen | 4 wire resistive touchscreen, 2-point touch detection | ||||
| Max. no. of connectable modules | 10 (When mounted on expansion module: 9) | 3 (When mounted on expansion module: 2) | |||
| * The maximum number of connectable modules is limited by the maximum number of I/O channels, and differs depending on the types and combinations of modules. | |||||
| Analog input channels | Standard: 100, Large memory: 450 (with expansion unit) | Standard: 30, 100 (with expansion unit) | |||
| No. of mathematical channels | GX20-1, GP20-1: 100, GX20-2, GP20-2: 200 | 50 | |||
| No. of communication channels | Standard: 300, Large memory: 500 | 50 | |||
| Internal memory (flash memory) | Standard: 500 MB , Large memory: 1.2 GB | 500 MB | |||
| External storage media | SD memory card (up to 32 GB) (format: FAT32 or FAT16), 1 GB included USB interface (/UH option): USB 2.0 compliant (external storage media: USB flash memory) (Keyboard/mouse: HID Class Ver. 1.1 compliant) |
||||
| Communication functions | Ethernet (10BASE-T/100BASE-TX), IEEE802.3 compliant (Ethernet frame type: DIX), Connecting configuration: Cascade max. 4 level (10BASE-T), max. 2 level (100BASE-TX), segment length: Max. 100 m, E-mail inform function (E-mail client), FTP client function, FTP server function, Web server function, SNTP client function, SNTP server function, DHCP client function Modbus/TCP (client*/server functions) */MC option is required. |
||||
| Options | Serial communications (/C2: RS-232, /C3: RS-422 or RS-485), Modbus/RTU (master/slave functions), EtherNet/IP communication (/E1), WT communication (/E2), OPC-UA server (/E3), SLMP communication (Mitsubishi PLC) (/E4) | ||||
| Other functions | Security functions: Key lock function, login function Clock functions: With calendar function, accuracy: ±5ppm (0 to 50°C) LCD saver function |
||||
| Rated supply voltage | 100 to 240 VAC (allowable power supply voltage range: 90 to 132 VAC, 180 to 264 VAC) 12 VDC (allowable power supply voltage range: 10 to 20 VDC, only for a GP10 of power supply voltage code „2”) |
||||
| Rated supply frequency | 50/60 Hz | ||||
| Power consumption | Max. 90 VA (100 VAC), max. 110 VA (240 VAC) | Max. 45 VA (100 VAC), max. 60 VA (240 VAC) | |||
| Insulation resistance | Between the Ethernet, RS-422/485, and each insulation terminal and earth: 20 M? or greater (at 500 VDC) | ||||
| Withstand voltage | Between the power terminal and earth: 3000 V AC (50/60 Hz) for one minute | ||||
| External dimensions (W×H×D) |
Main Unit | 288x288x169 (mm) | 288×318×197 (mm) | 144x144x174 (mm) | 144×168×197 (mm) |
| Including modules | 288x288x220 (mm) | 288 × 318 × 248 (mm) | 144x144x255 (mm) | 144 × 168 × 248 (mm) | |
| Weight (main unit only) | Approx. 6.0 kg | Approx. 5.4 kg | Approx. 2.1 kg | Approx. 1.9kg | |
Prezentacja funkcji
Monitorowanie predykcyjne za wsparciem AI Equipment/Quality Easy Predictive Detection
* Tworzenie modeli detekcji predykcyjnej i przebiegów profili wymaga narzędzia Equipment/Quality Predictive Detection (sprzedawanego oddzielnie).
Łatwe określanie jakości procesów i sprzętu dzięki funkcji Health Monitor

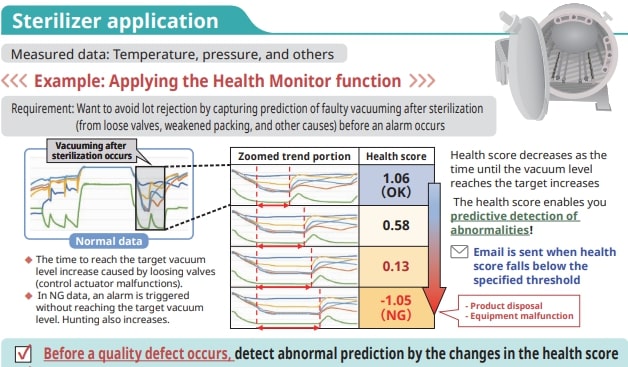

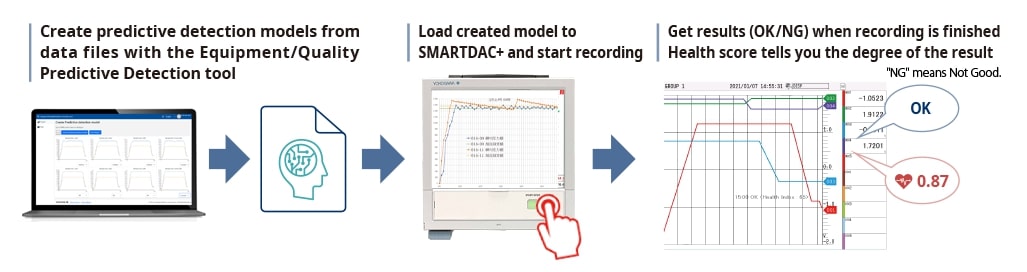

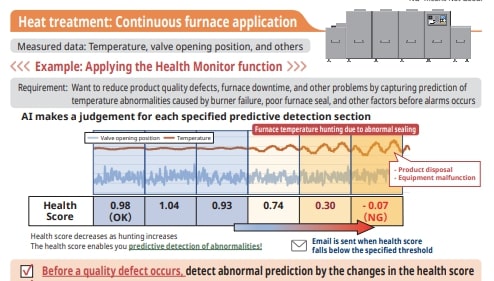

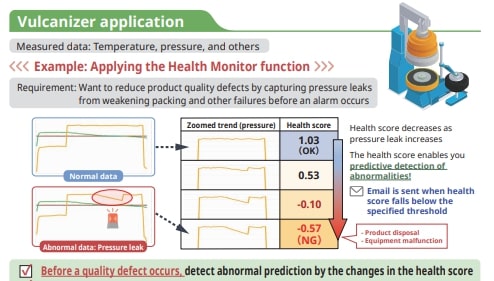

Dzięki łatwemu tworzeniu predykcyjnych modeli wykrywania na podstawie zarejestrowanych w przeszłości danych OK/NG (Not Good) i ładowaniu ich do GX/GP, można przewidywać nieprawidłowości w sprzęcie produkcyjnym i pogorszenie jakości produktu na wczesnym etapie. A ponieważ wyniki zdrowotne, które pokazują stopień normalnych i nienormalnych danych, uwzględniają korelacje między wieloma danymi w celu dokonania ustaleń, mogą one uchwycić przewidywanie nieprawidłowości, które są trudne do wykrycia przez ludzi.
- Maksymalna liczba kanałów: 20
- Najkrótszy interwał nagrywania: 100 ms
- Kanały docelowe: Kanał I/O, kanał matematyczny i kanał komunikacyjny
- Pliki, których można użyć do utworzenia predykcyjnego modelu wykrywania:
[[Yokogawa products] SMARTDAC+, DXAdvanced
[Other companies’ products] KEYENCE : TR-W1000 and TR-W500 csv file, CHINO : KR2000 and KR3000 csv file, EUROTHERM : 6100A and 6180A csv file
Funkcja monitorowania stanu zdrowia umożliwia:
- Przeprowadzanie konserwacji i napraw przed awarią sprzętu i pogorszeniem jakości produktu
- Ilościowe określenie stopnia pogorszenia stanu sprzętu i jakości produktu
- Łatwe budowanie predykcyjnych systemów wykrywania sprzętu/jakości na miejscu
Funkcja profilu zapewnia ostrzeżenia o nieprawidłowościach w czasie rzeczywistym

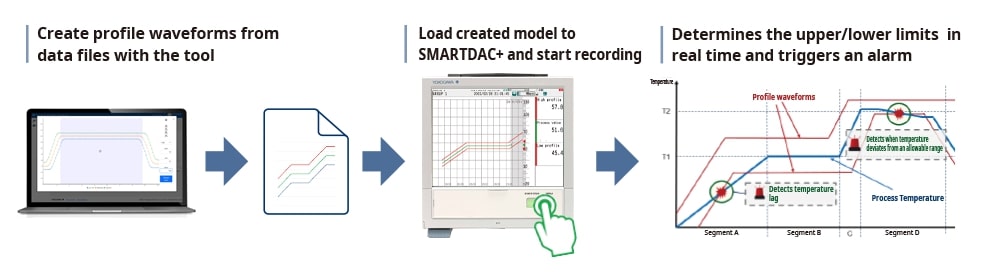

Tworząc przebieg profilowy z danych zarejestrowanych w przeszłości i ładując go do GX/GP, przebieg ten można wykorzystać jako próg dla wartości procesowych. Przebiegi profilowe są przydatne w aplikacjach, w których wartości procesowe zmieniają się w czasie. Ponadto na ekranie można zobaczyć odchylenie od przebiegu referencyjnego.
- Maksymalna liczba kanałów: 20
- Najkrótszy interwał zapisu: 500 ms */Wymagana opcja MC
Funkcja profilu umożliwia:
- Monitorowanie i ustawianie alarmów dla całego procesu, w tym początkowego wzrostu.
- Porównywanie bieżących wartości procesu z idealnym kształtem fali
Informacje na temat sprawdzonych efektów i przypadków użycia wykrywania predykcyjnego można znaleźć w notach aplikacyjnych.
Wysoce elastyczna i skalowalna architektura
Modułowe wejście/wyjście

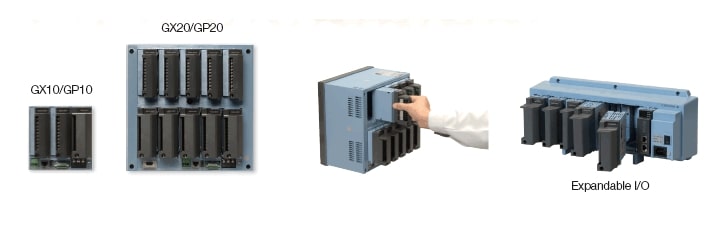

Wejścia i wyjścia są modułowe, co ułatwia rozbudowę. Sama jednostka główna wielokanałowego rejestratora GP zapewnia do 100 kanałów pomiarowych (GP20).

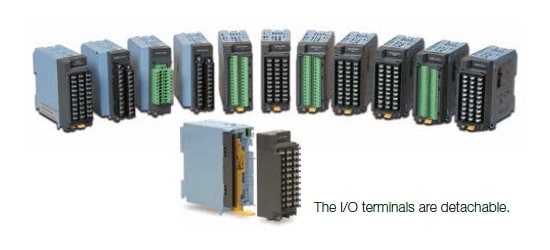

Szeroki wybór modułów wejść/wyjść
Wybór spośród szerokiej gamy modułów wejść/wyjść.
| Model | Name | Measurement/Application | Channels |
|---|---|---|---|
| GX90XA-10-U2 | Analog input module | DC voltage, DC current (with external shunt resistor connected), thermocouple, RTD, contact (solid state relay scanner type) | 10 |
| GX90XA-10-L1 | DC voltage, DC current (with external shunt resistor connected), thermocouple, contact (Low withstand voltage solid state relay scanner type) | 10 | |
| GX90XA-10-T1 | DC voltage, DC current (with external shunt resistor connected), thermocouple, contact (electromagnetic relay scanner type) | 10 | |
| GX90XA-10-C1 | DC current (mA) (solid state relay scanner type) | 10 | |
| GX90XA-10-V1 | DC voltage, DC current (with external shunt resistor connected), thermocouple, contact (Solid state relay scanner type) | 10 | |
| GX90XA-04-H0 | DC voltage, DC current (with external shunt resistor connected), thermocouple, RTD, contact (individual A/D type) | 4 | |
| GX90XA-06-R1 | 4-wire RTD, 4-wire resistance (solid state relay scanner type) | 6 | |
| GX90YA | Analog output module | Current output | 4 |
| GX90XD | Digital input module | Remote control input or operation recording | 16 |
| GX90YD | Digital output module | Alarm output | 6 |
| GX90WD | Digital input/output module | Remote control input or operation recording/alarm output | DI:8/DO:6 |
| GX90XP | Pulse input module | Pulse signal data acquisition, integral count | 10 |

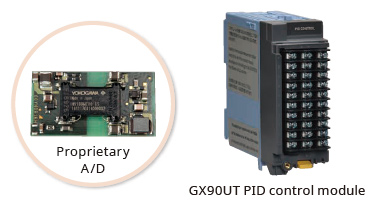

| GX90UT | PID control module | PID control (2 loop) | AI:2/AO:2 DI:8/DO:8 |

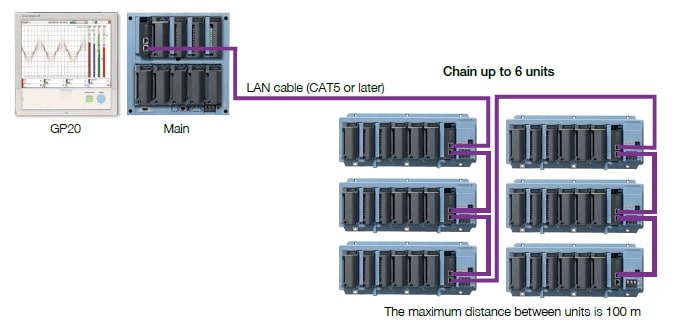

Możliwość rozbudowy do 450 kanałów (rzeczywiste wejście)
Obsługuje do 450 kanałów pomiarowych. Należy pamiętać, że jeśli dołączone są kanały MATH i komunikacyjne, typ GP20 z dużą pamięcią może rejestrować do 1000 kanałów. Jednostka główna GP i rozszerzalne wejścia/wyjścia mogą korzystać z tych samych modułów wejść/wyjść
Można łączyć się bezpośrednio za pomocą kabla LAN bez konieczności podłączania przez koncentrator lub repeater. * Można również podłączyć podjednostki GM Data Acquisition System.
| Model | Type | Max.channels | Number of channels by configuration | |
|---|---|---|---|---|
| GP10 | Standard | 100ch | Main unit only | 0-30 |
| Main + expandable I/O | 0-100 | |||
| GP20 | Standard | 100ch | Main unit only | 0-100 |
| Main + expandable I/O | 0-100 | |||
| Large memory | 450ch | Main unit only | 0-100 | |
| Main + expandable I/O | 0-450 | |||
The number of channels is for analog input only.
Ograniczenie okablowania dzięki instalacji rozproszonej

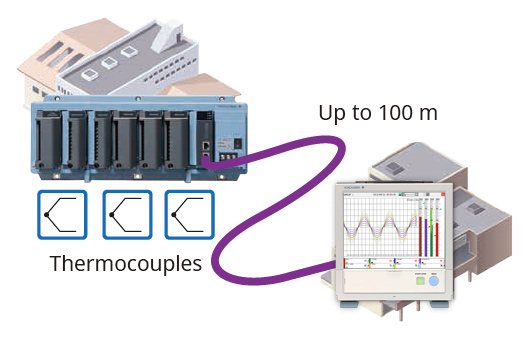

Gdy rejestrator jest zainstalowany poza obiektem (z dala od DUT), można umieścić rozszerzalne wejścia/wyjścia w miejscu instalacji i monitorować dane bez konieczności prowadzenia okablowania termopar i innych czujników na duże odległości.
Szeroki wybór wygodnego sterowania PID
PID i sterowanie programowe
- Moduł sterowania PID
2 pętle na moduł, do 20 pętli na system - Funkcja sterowania programem wartości zadanych (opcja /PG)
Do 99 wzorców
Zdalne monitorowanie w czasie rzeczywistym z poziomu przeglądarki internetowej
Za pomocą przeglądarki internetowej można monitorować GP w czasie rzeczywistym i zmieniać ustawienia. Możesz łatwo zbudować płynny, tani system zdalnego monitorowania bez dodatkowego oprogramowania.
Ekran monitorowania w czasie rzeczywistym
Można wyświetlać ekrany monitora w czasie rzeczywistym, które są identyczne z trendami, cyfrowymi i innymi wyświetlaczami na jednostce głównej GP
