Przegląd produktu
Seria ATG-300 to wysokiej jakości generatory sygnału mocy, które generują fale sinusoidalne, fale kwadratowe, fale trójkątne i fale impulsowe. W zależności od zastosowania użytkownicy mogą wybrać wewnętrzny lub zewnętrzny sygnał wejściowy. Dodatkowo wzmocnienie napięcia jest regulowane numerycznie, a wspólne ustawienia są zapisywane za jednym dotknięciem, zapewniając wygodne i kompaktowe opcje obsługi.
Kluczowe cechy
- Szerokość pasma (-3dB) DC~1MHz
- Napięcie wyjściowe do 1600 Vp-p (±800Vp)
- Maksymalny prąd wyjściowy 500mAp(wyższy prąd może być dostosowany)
- Może wytwarzać fale sinusoidalne, fale kwadratowe, fale trójkątne i fale impulsowe
- Sygnał wejściowy może być wbudowany lub zewnętrzny
- Łatwy do przenoszenia i wygodny do badań na zewnątrz.
Porównanie modeli

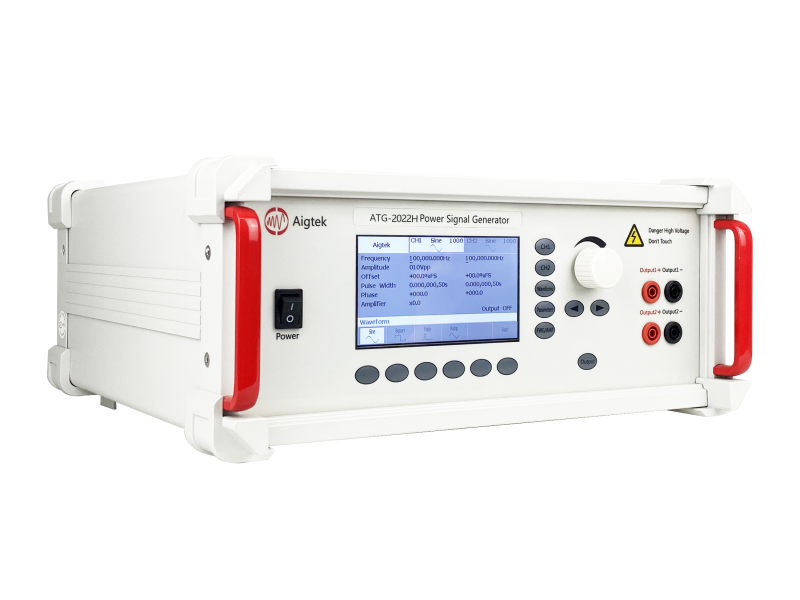

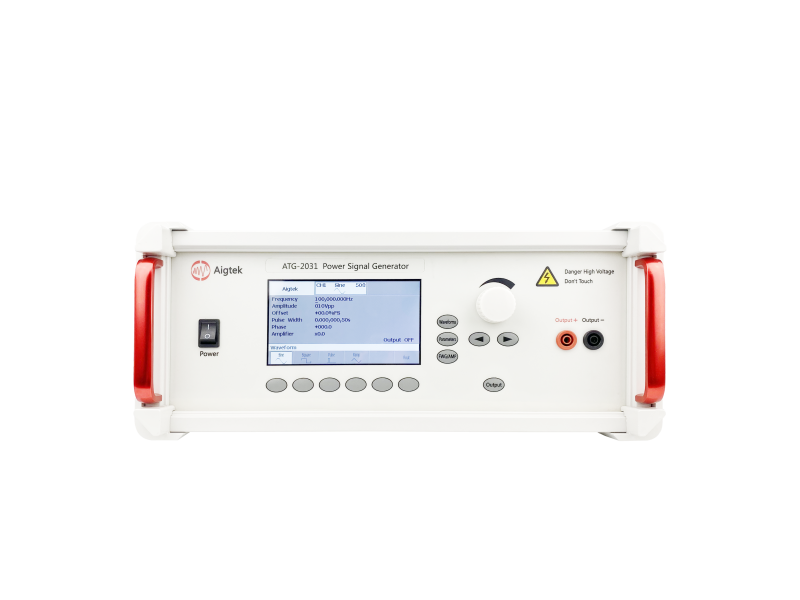

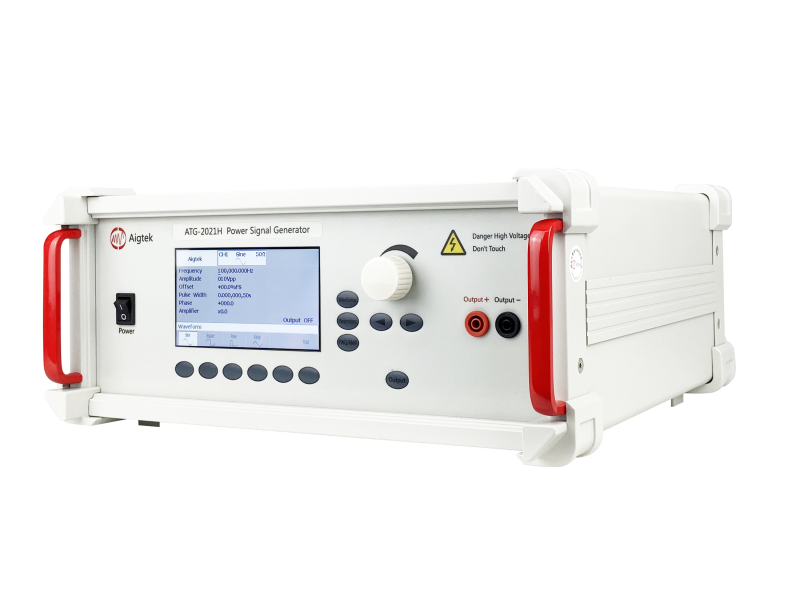

| Model | ATG-2021H | ATG-2022H | ATG-2031 | ATG-2032 |
| Liczba kanałów | 1 | 2 | 1 | 2 |
| Forma wyjścia | Wyjście pojedyncze | Wyjście pojedyncze | ||
| Szerokość pasma | DC~1MHz | DC~500kHz | ||
| Napięcie | 200Vp-p(±100Vp) | 300Vp-p(±150Vp) | ||
| Prąd | 250mAp(DC~50Hz） | 60mAp(DC~50Hz） | ||
| 500mAp(>50Hz) | 120mAp(>50Hz) | |||
| Moc | 50Wp | 18Wp | ||
| Rezystancja wyjściowa |
50Ω /1kΩ (konfigurowalna) |
50Ω /2.5kΩ (konfigurowalna) | ||

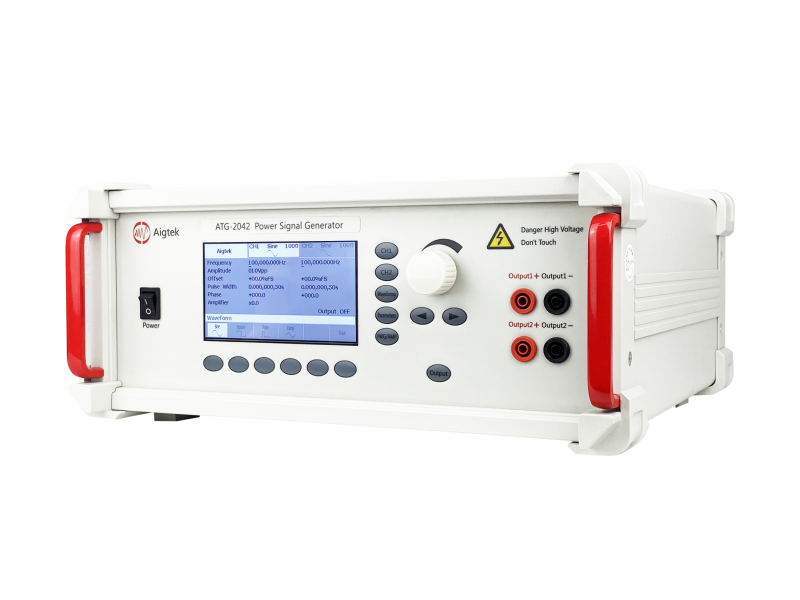

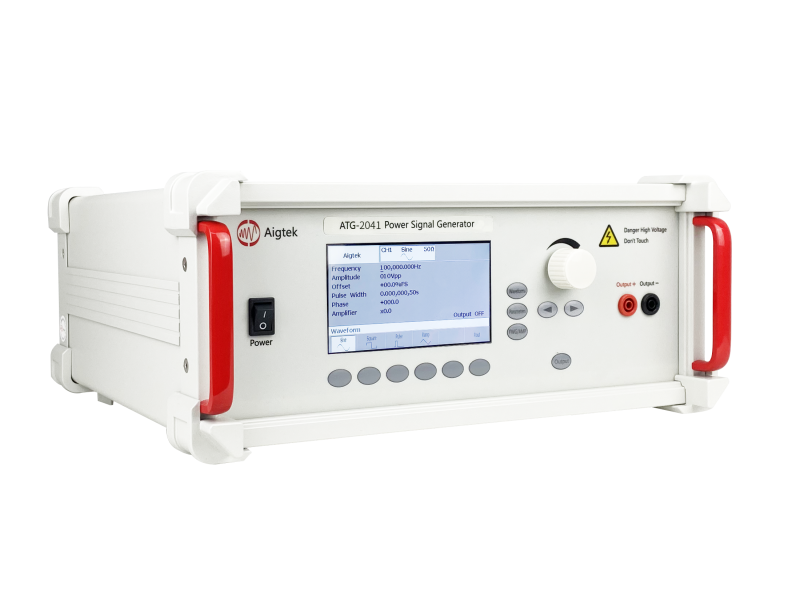

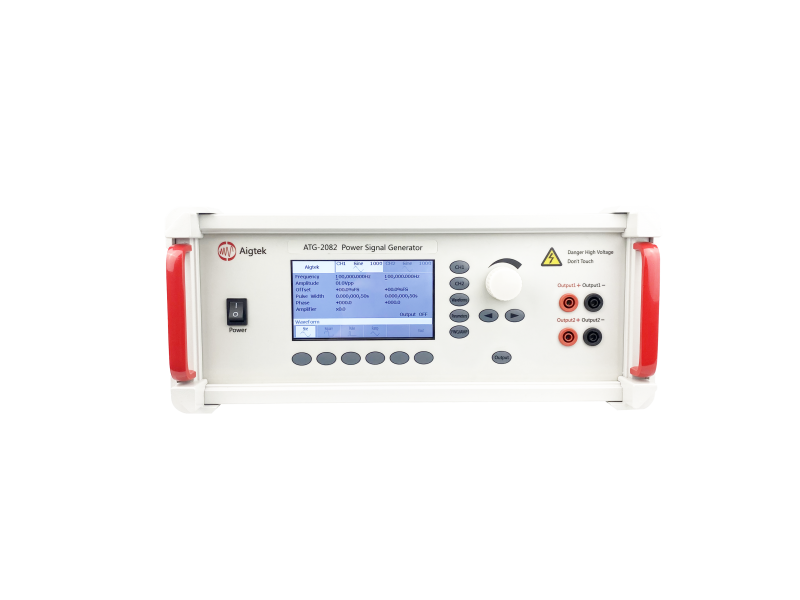

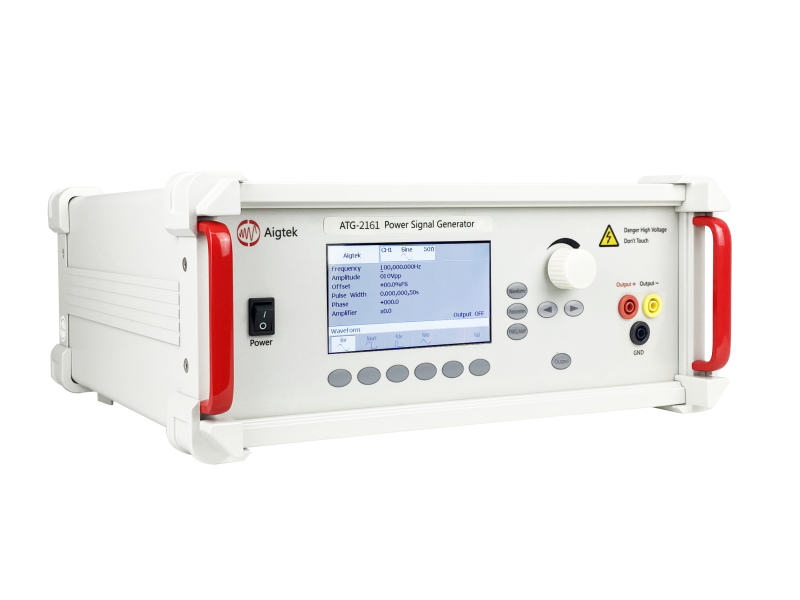

| Model | ATG-2041 | ATG-2042 | ATG-2081 | ATG-2082 | ATG-2161 |
| Liczba kanałów | 1 | 2 | 1 | 2 | 1 |
| Forma wyjścia | Wyjście pojedyncze | Wyjście pojedyncze | Wyjście różnicowe | ||
| Szerokość pasma | DC~500kHz | DC~200kHz | DC~150kHz | ||
| Napięcie | 400Vp-p(±200Vp) | 800Vp-p(±400Vp) | 1600Vp-p (±800Vp) | ||
| Prąd | 50mAp(DC~50Hz） | 20mAp(DC~50Hz） | 20mAp(DC~50Hz） | ||
| 100mAp(>50Hz) | 40mAp(>50Hz) | 40mAp(>50Hz) | |||
| Moc | 20Wp | 16Wp | 32Wp | ||
| Rezystancja wyjściowa | 50Ω /2.5kΩ (konfigurowalna) | 100Ω /5kΩ (konfigurowalna) | 200Ω /10kΩ (konfigurowalna) | ||
Zastosowania
- Elektroniczne testy eksperymentalne dla uczelni i uniwersytetów
- Testy MEMS
- Testy ultradźwiękowe
- Napęd pola elektromagnetycznego
- Napęd piezoelektryczny ceramiczny
