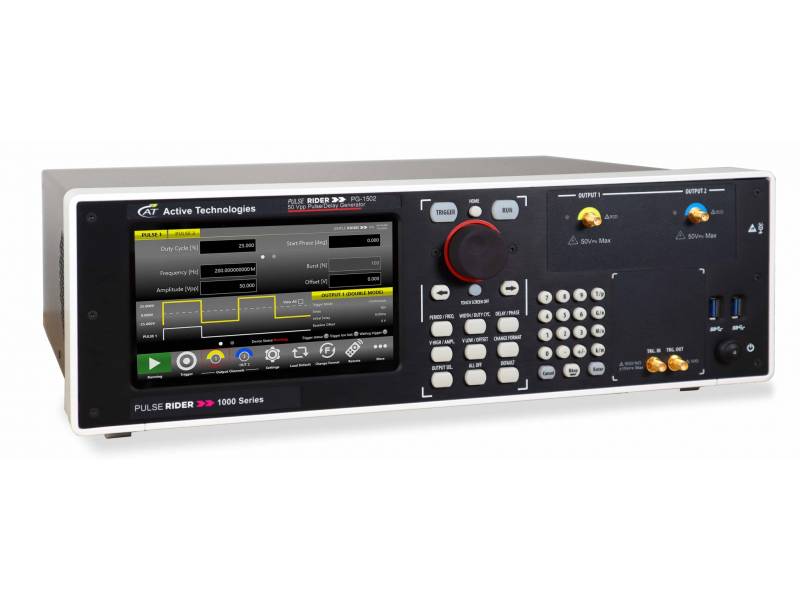

Przegląd produktu
Seria Pulse Rider to generatory impulsów o szybkim czasie narastania, które oferują doskonałą integralność sygnału z najłatwiejszym w użyciu interfejsem wyświetlania na ekranie dotykowym (SimpleRider™), który umożliwia tworzenie impulsów za pomocą kilku dotknięć ekranu.
Napięcie wyjściowe sygnału może być regulowane do 50 V pp-pk w oknie ±25 V z częstotliwością narastania 400 ps.
Jego innowacyjna architektura sprzętowa zapewnia możliwość generowania wielu sekwencji impulsów, takich jak podwójne, potrójne lub poczwórne impulsy, z całkowicie niezależnymi parametrami czasowymi. Maksymalna częstotliwość repetycji generatora impulsów Rider Pulse wynosi 400MHz, a minimalna szerokość impulsu to 1 ns @ 50V
Kluczowe cechy
- Do 2 kanałów

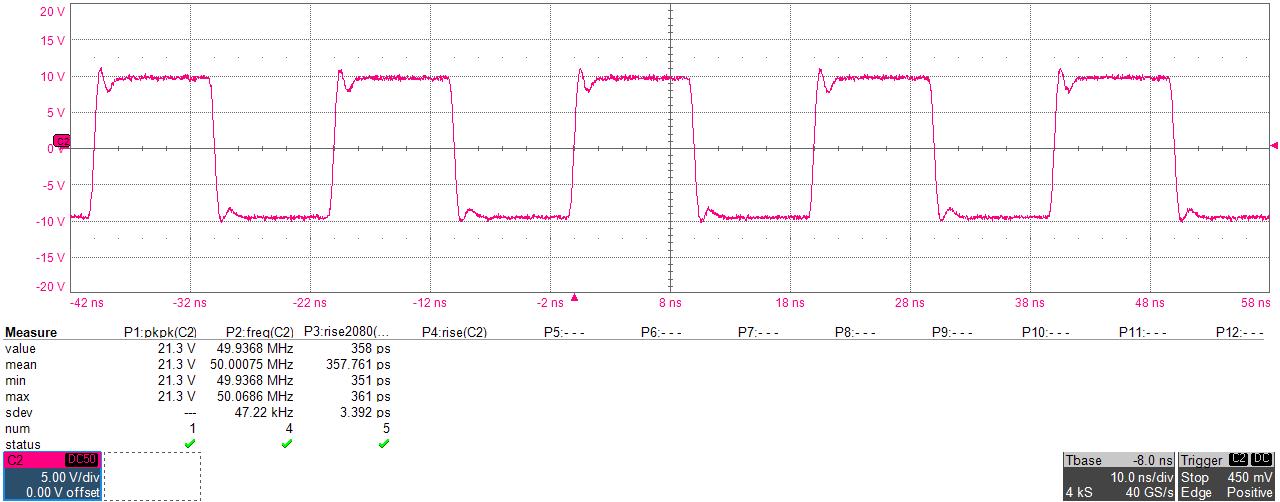

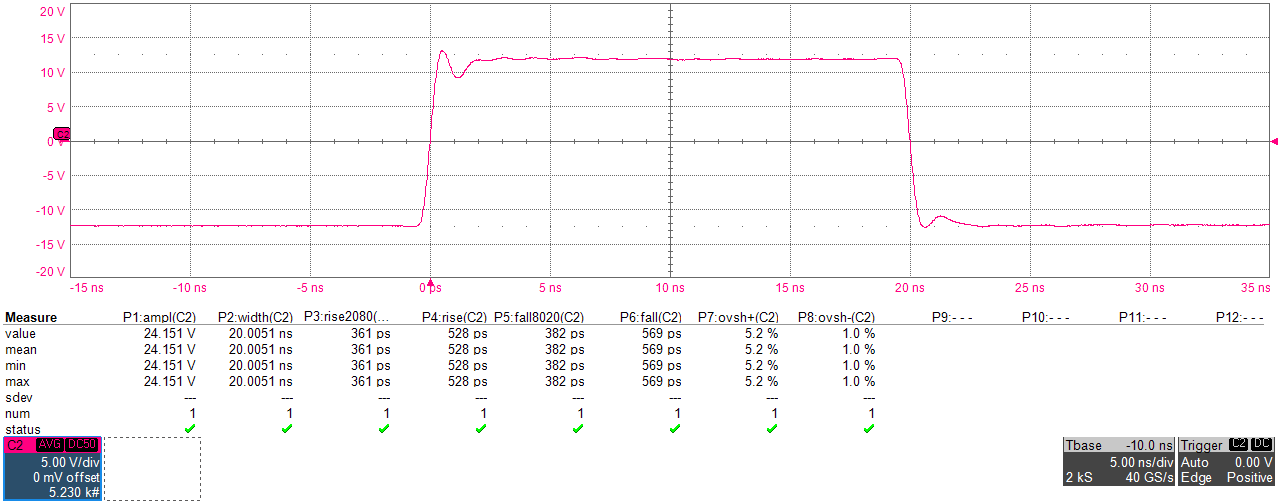

- < 400 ps czas narastania/opadania (20%-80%)

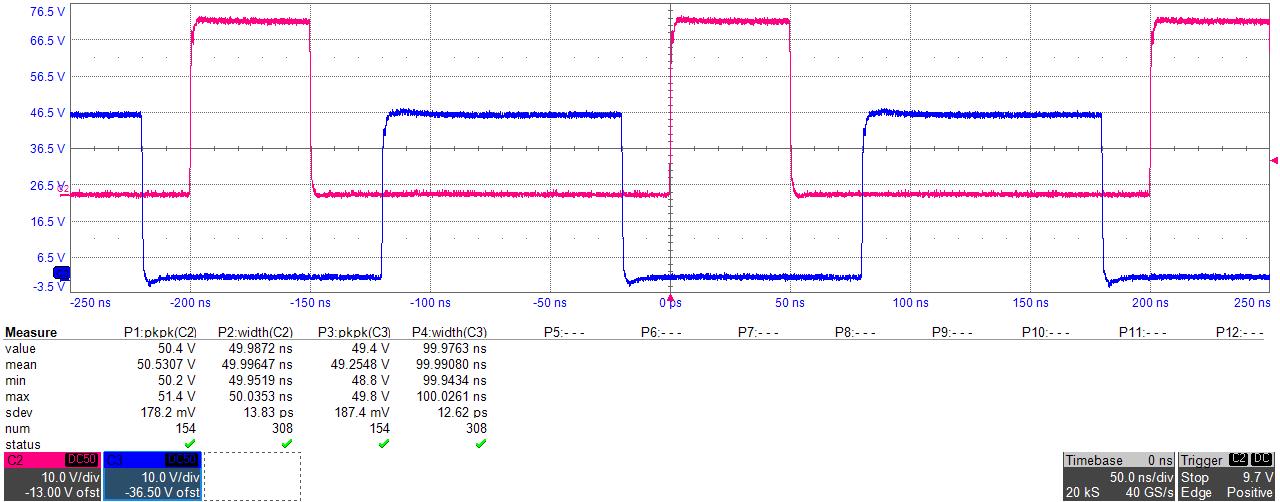

- Regulowany poziom wyjściowy od 100 mVpp do 50 Vpp
- Regulowany offset linii podstawowej ± 25 V
- Maksymalna częstotliwość powtarzania 400 MHz na kanał
- Szerokość impulsu od 1 ns do > 1 s
- Rozdzielczość szerokości 10 ps
- Tryb wyzwalania ciągły, pojedynczy, burst, bramkowany, zewnętrzny
- Jitter od wejścia do wyjścia < 30 ps RMS
- Zewnętrzne wejście i wyjście zegara dla łatwej synchronizacji
Porównanie modeli
| Model | PG-1501 | PG-1502 |
| Ilość kanałów | 1 | 2 |
| Czas narastania/opadania | < 400 ps fixed | < 400 ps fixed |
| Amplituda | 0 to 50Vpp Adj | 0 to 50Vpp Adj |
| Baseline offset | ± 25 V Adj | ± 25 V Adj |
| Szerokość impulsu | 1 ns to > 1 s | 1 ns to > 1 s |
Prezentacja funkcji
Wysokowydajne impulsy dla Twoich badań
Niezależnie od tego, czy chodzi o generowanie złożonego ciągu impulsów, serii impulsów radarowych, impulsów dla zaawansowanych badań, eksperymentów laserowych i optycznych oraz testów półprzewodników, PG-1500 jest idealnym partnerem, który sprawdzi się nawet podczas najnowocześniejszych aplikacji.
Zastosowanie
- Edukacja i badania uniwersyteckie
- Źródło sygnału UWB i komunikacja
- Badania radarem penetrującym grunt (GPR)
- Charakteryzacja półprzewodników
- Impulsowe sterowniki diod laserowych
- Szybkie modulatory elektro-optyczne
- LIDAR
____________________________________________________________________________________________________________________________

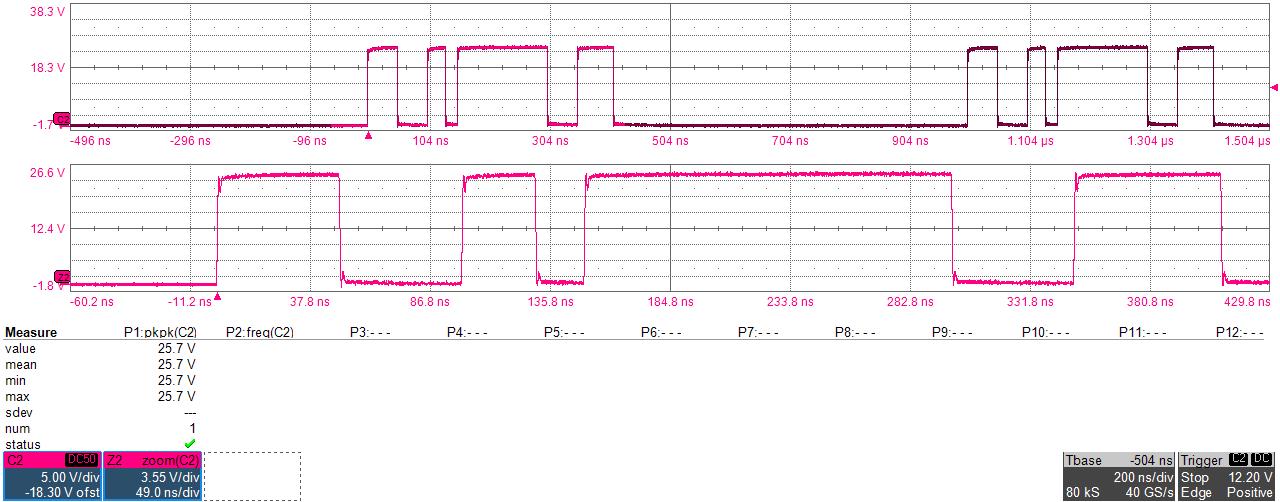

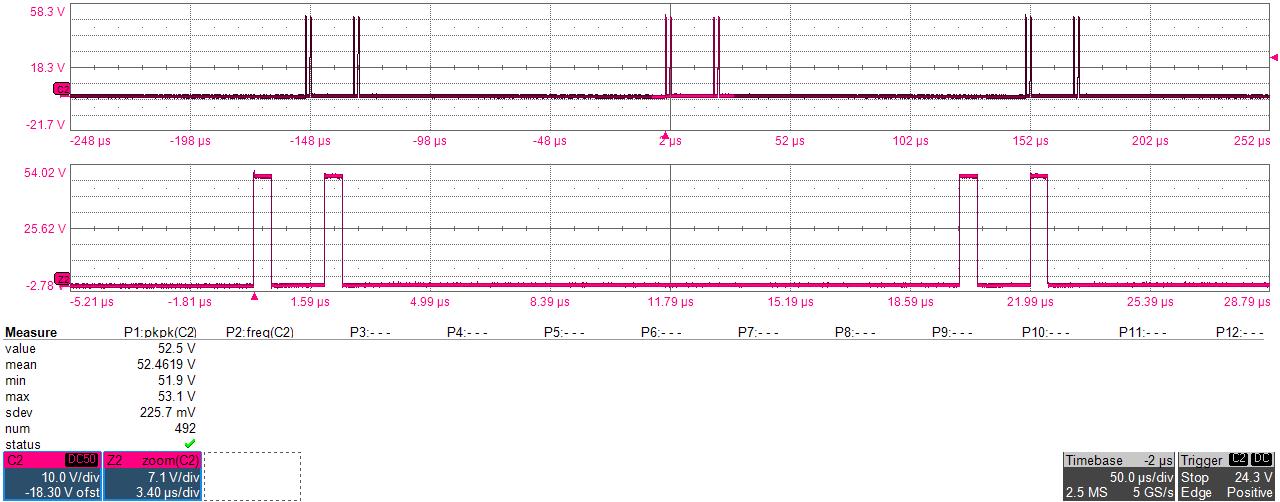

Impulsy wielokrotne
Możesz połączyć wiele impulsów razem, aby uzyskać podwójne, potrójne i poczwórne impulsy, które są bardzo przydatne w testowaniu półprzewodników, projektowaniu radarów i eksperymentach laserowych/optycznych. Używając tej funkcji można tworzyć sygnały zegarowe o częstotliwości do 400 MHz.
- Tryb podwójnych, potrójnych i poczwórnych impulsów
- Częstotliwość do 400 MHz
- Testy półprzewodników, radarów, LIDAR i zastosowania laserowe
____________________________________________________________________________________________________________________________
Projektowanie i testowanie radarów UWB
Generatory impulsów Active Technologies Pulse Rider serii PG-1500 umożliwiają tworzenie impulsów o różnej szerokości, częstotliwości powtarzania i amplitudzie w prosty sposób przy użyciu interfejsu graficznego i wyświetlacza dotykowego. Dzięki temu rozwiązaniu, możliwe jest zaoszczędzenie czasu na opracowanie systemu impulsowego i skoncentrowanie wysiłków na projektowaniu i testowaniu radaru.
Najważniejsze informacje
- Łatwy w użyciu interfejs użytkownika Simple Rider
- Uproszczenie projektowania i testowania radarów turystycznych
- Generowanie impulsów radaru głównego i radaru pomocniczego oraz symulacja wielu celów
____________________________________________________________________________________________________________________________
Aplikacje półprzewodnikowe
Nowsze technologie stosowane w nieulotnych pamięciach RAM wymagają codziennie szybszych impulsów: Active Technologies Pulse Rider z czasem przejścia poniżej 400 ps, amplitudą do 50 Vpp i rozdzielczością czasową 10 ps połączoną z rozdzielczością pionową 10 mV jest idealnym wyborem dla tego typu wymagań.

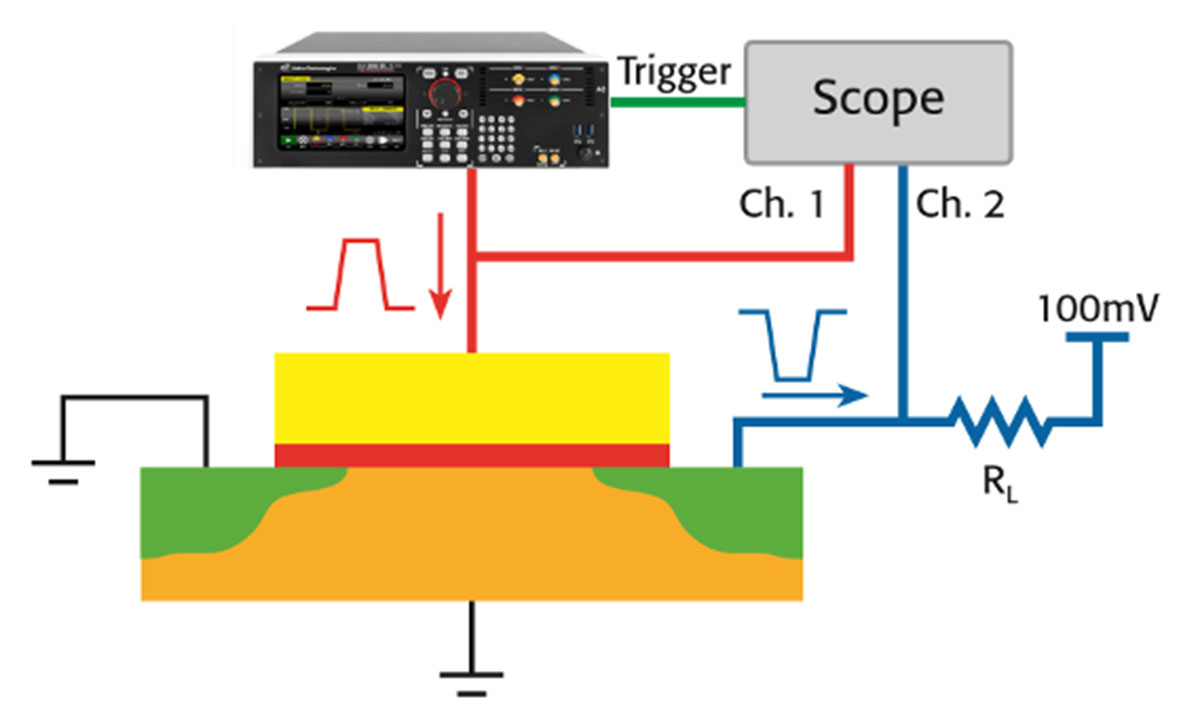

Rozwijając nowoczesny tranzystor MOSFET, wyzwaniem jest użycie materiału o wysokim współczynniku κ na dielektryk w kondensatorze MOS, daje to korzyść w postaci zmniejszenia prądu upływu przez izolator, ale w tym samym czasie, powoduje to pewne problemy z powodu uwięzienia ładunku. Testy krótkich i wolnych impulsów są podstawowymi technikami badania tego typu problemów.
Generatory impulsów Active Technologies Pulse Rider PG-1500 Series zapewniają szybkie krawędzie poniżej 400 ps, offset linii podstawowej +-25 V i szerokość impulsu od 1 ns do 1 s, więc może to być idealne urządzenie do generowania impulsów do testów Short i Slow Pulse.
Najważniejsze informacje
- Charakteryzacja komórek pamięci nieulotnej
- Test Mosfet
- Testy krótkich, wolnych i wąskich impulsów
____________________________________________________________________________________________________________________________

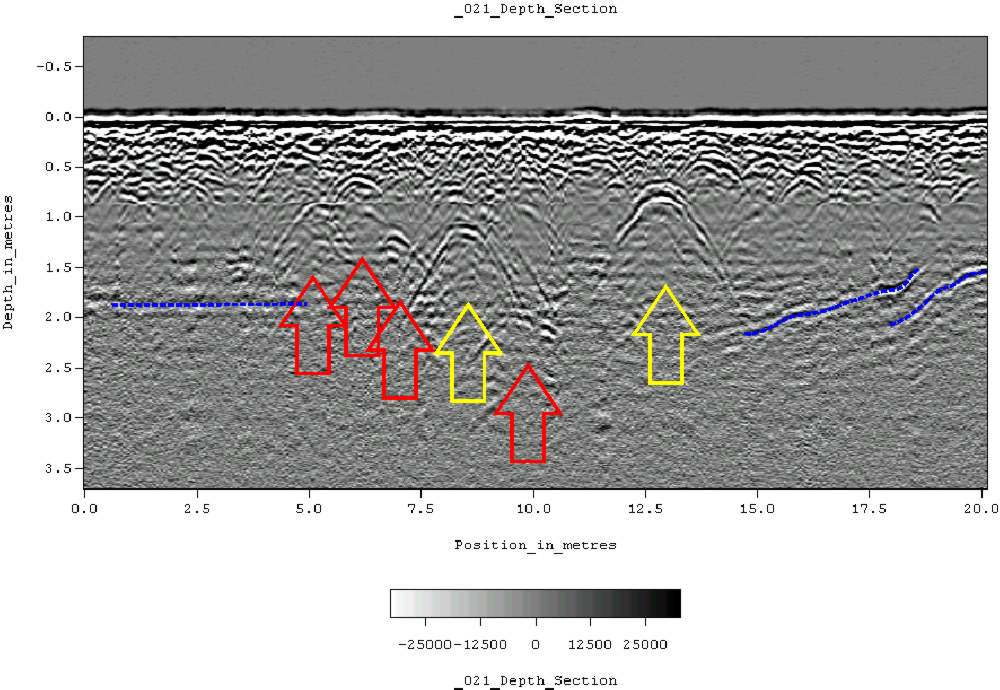

Badanie radarem penetrującym grunt (GPR)
Radar penetrujący grunt (GPR) jest metodą geofizyczną, która wykorzystuje impulsy radarowe do obrazowania podpowierzchni.
Wydajność GPR jest głównie określona przez generator impulsów i oceniana przez rozdzielczość, odległość wykrywania i tak dalej.
Impuls o wąskiej szerokości, wysokiej częstotliwości powtarzania i wysokiej amplitudzie zwykle przynosi lepszą rozdzielczość.
Seria PG-1500 pozwala na generowanie impulsów o mocy do 50 Vpp o wąskiej szerokości 1 ns i maksymalnej częstotliwości powtarzania 400 MHz.
Zastosowanie
- Nauki o Ziemi,
- Wojsko,
- Aplikacje do lokalizacji pojazdów
- Badania nieniszczące (NDT) konstrukcji i nawierzchni
- Zastosowanie w archeologii i miejscach pochówku
____________________________________________________________________________________________________________________________
Projektowanie LiDAR i zaawansowane aplikacje badawcze
W dzisiejszych czasach rozwiązania dla przemysłu motoryzacyjnego wymagają tworzenia dokładnych i wiarygodnych testów w celu udowodnienia bezpieczeństwa w różnych warunkach testowych: LiDAR jest jednym ze strategicznych komponentów dla tego typu rozwiązań.

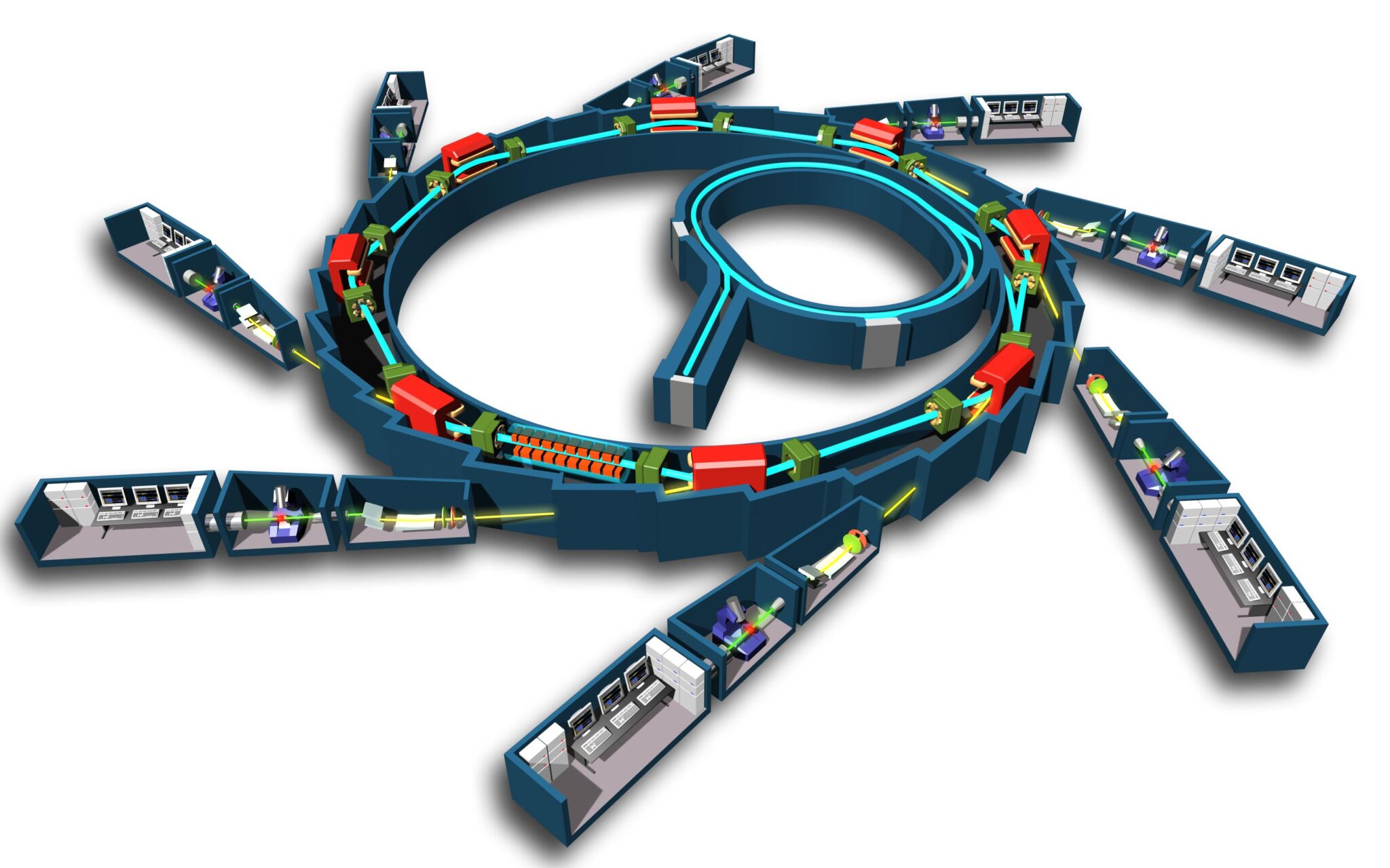

W dużych eksperymentach z dziedziny fizyki, fotopowielacze mają fundamentalne znaczenie, ponieważ pozwalają na przekształcenie fotonów w ładunek elektryczny, który może być odebrany przez system akwizycji umożliwiający wykrywanie fotonów.Przy użyciu generatorów impulsów Active Technologies Pulse Rider serii PG-1500 możliwe jest wygenerowanie impulsu o różnej szerokości, okresie i amplitudzie wykorzystywanego jako sygnał sterownika lasera.
Najważniejsze informacje
- Tworzenie testów sygnału LiDAR dla rozwiązań z zakresu lotnictwa i obrony, motoryzacji i urządzeń mobilnych
- Zaawansowane badania i zastosowania w fizyce
- Sterowniki laserowe, sterowniki klistrona
