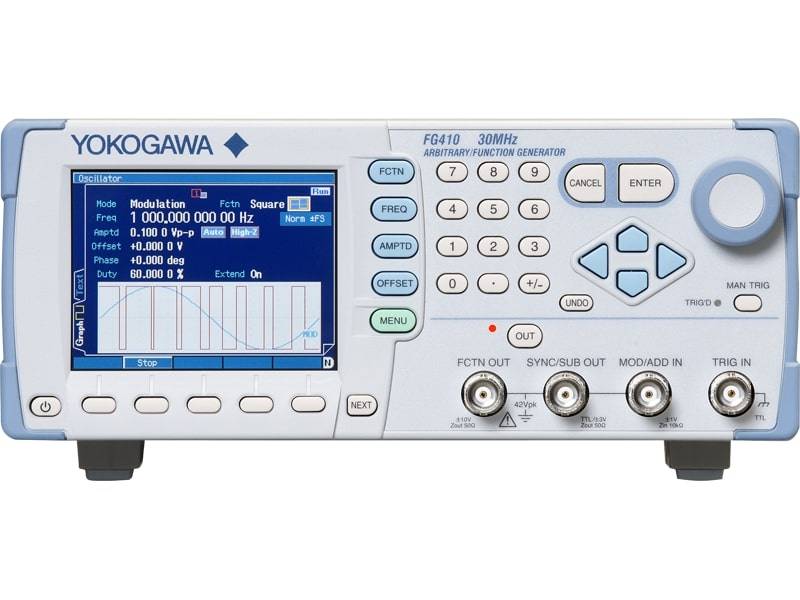

Przegląd produktu
Generator FG400 z łatwością generuje podstawowe, specyficzne dla aplikacji i arbitralne przebiegi o częstotliwości sinusoidalnej w zakresie od 0,01 µHz do 30 MHz. Przebiegi wyjściowe obejmują sinusoidę, kwadrat, impuls, rampę, zmienną parametru, szum (rozkład Gaussa), prąd stały i arbitralny. Jednostka ta zawiera izolowane wyjścia, które pozwalają użytkownikowi na wykorzystanie jej w tworzeniu obwodów pływających, takich jak napędy silnikowe, falowniki, zasilacze i inne urządzenia energoelektroniczne. Ponadto wiele jednostek można zsynchronizować ze sobą, aby wygenerować do 12 faz wyjściowych.
Kluczowe cechy

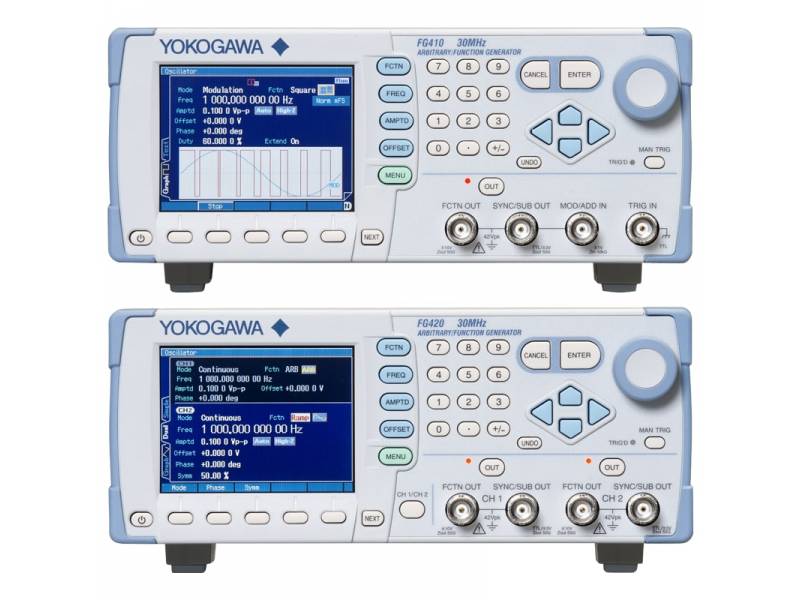

- Generatory z serii FG400:
- FG410: 1 kanał
- FG420: 2-kanałowy
- Przebiegi wyjściowe: Sinusoidalny, kwadratowy, impulsowy, rampowy, przebieg zmienny parametrycznie, szum, DC i przebiegi arbitralne
- Zakres częstotliwości: Fala sinusoidalna od 0,01 µHz do 30 MHz
- Rozdzielczość amplitudy: 16 bitów
- Częstotliwość próbkowania: 120 MS/s
- Wyjście: 0 do 20 V, wartość międzyszczytowa
- Synchronizacja do 6 jednostek w celu zapewnienia do 12 kanałów wyjściowych
- Interfejs GPIB i USB
- Generowanie przebiegów uzyskanych przez ScopeCorder i oscyloskopy serii DL firmy Yokogawa za pomocą oprogramowania XviewerLITE
- Wysoka dokładność ±(0,05% pełnej skali)
- Doskonała stabilność zapewniana przez krzemowy czujnik rezonansowy
- Niski współczynnik temperaturowy
- Punkt zerowy: ±0,003% pełnej skali/°C Zakres: ±0,002% pełnej skali/°C
- Podzielona funkcja wyjściowa z aż 20 krokami
- Funkcja wyjścia autostep
- Funkcja wyjścia Sweep
- Funkcja monitorowania przesunięcia w celu przedstawienia odchylenia od wartości końcowej

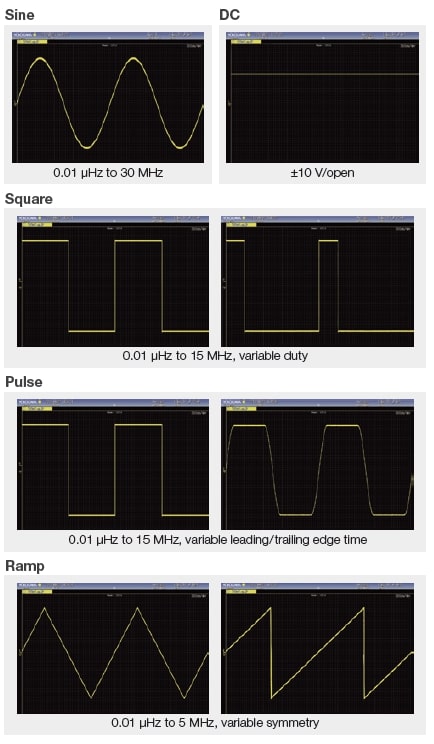

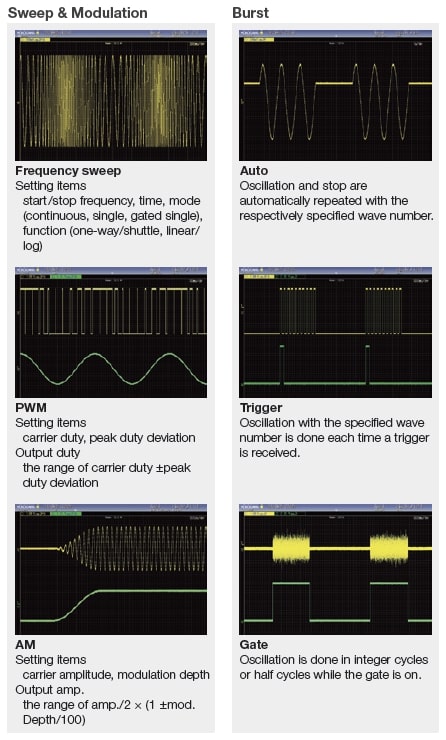

Prezentacja funkcji
