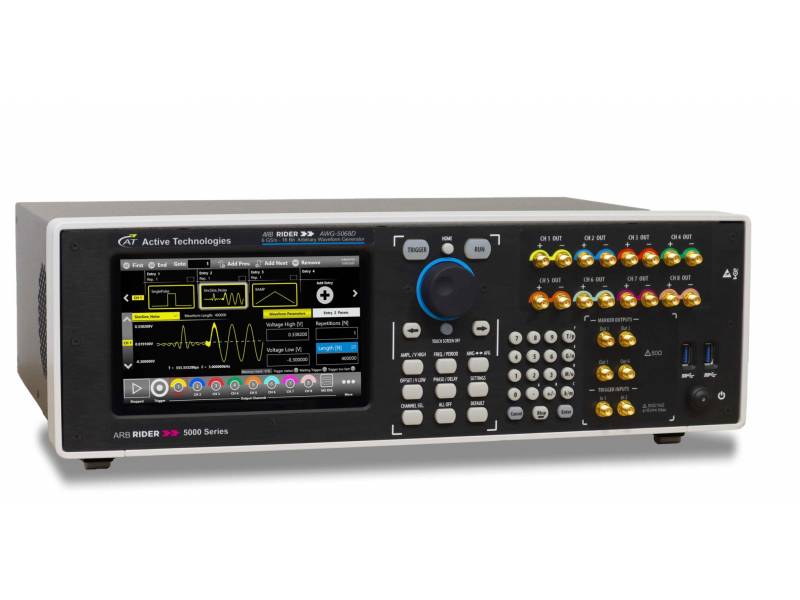

Przegląd produktu
ARB Rider AWG5000 to najszybszy na świecie 16-bitowy generator przebiegów arbitralnych. Świadczy o tym szybkość aktualizacji w czasie rzeczywistym 6,16 GS/s (12,32 GS/s w trybie RF) i 16-bitowa rozdzielczość pionowa. ARB Rider AWG5000 jest dostępny w modelach 2, 4 lub 8 kanałowych, Arb Rider AWG5000 osiąga do 2 GHz częstotliwości przebiegu. Dzięki oprogramowaniu Simple Rider, AWG5000 oferuje najlepszą w swojej klasie wydajność i niezwykle łatwy w obsłudze interfejs.
Pasmo 2 GHz, zakres wyjściowy do 5 Vpp i głębokość pamięci do 4 Gsa sprawiają, że AWG5000 jest idealnym wyborem dla eksperymentówi testów z dziedziny fizyki, komputerów kwantowych oraz zastosowań w przemyśle lotniczym i obronnym.
Dzięki zintegrowanej funkcji konwersji w górę (RF MODE) możliwe jest generowanie sygnałów do 6 GHz. AWG5000 jest niezwykle konkurencyjny również w zakresie wydajności analogowej: szybki czas narastania 110ps może być osiągnięty przy maksymalnej amplitudzie 5Vpp
Opcja do 32 kanałów cyfrowych w połączeniu z 2, 4 lub 8 kanałami analogowymi czyni AWG5000 w pełni funkcjonalnym generatorem sygnałów mix. Możliwe jest teraz wygenerowanie do 8 sygnałów analogowych w pełni zsynchronizowanych z 32 liniami cyfrowymi (w standardzie LVTTL lub LVDS).
Dedykowana magistrala synchronizacyjna wewnątrz obudowy, umożliwia synchronizację wielu instrumentów do 4 jednostek: 32 kanały analogowe i 128 kanałów cyfrowych do najpotężniejszego na świecie generatora sygnałów mieszanych.
Kluczowe cechy
- 2, 4 lub 8 kanałów analogowych
- 6,16 GS/s (12,32 GS/s w trybie RF)
- 16-bitowa rozdzielczość pionowa
- Częstotliwość wyjściowa do 6 GHz
- < 110ps Czas narastania/opadania
- Minimalna szerokość impulsu 230ps
- Wyjście single ended z maks. 5 Vp-p przy 50 Ω z przesunięciem sprzętowym ±2,5V na 50 Ω. Łącznie okno napięcia wyjściowego ±5 V (10 Vp-p) przy 50 Ohm
- Wyjście różnicowe do 3 Vp-p przy 100 Ω z napięciem trybu wspólnego ±2 V przy 50 Ω.
- Pamięć do 4 Gpts na kanał
- Do 32 kanałów cyfrowych w synchronizacji z analogową generacją
- Synchronizacja wielu instrumentów
Wybrane parametry
| Model | Ilość kanałów (analogowych) | Ilość kanałów (cyfrowych) | Próbkowanie | Pamięć | Rozdzielczość | Pasmo | Maks. napięcie wyjściowe | Okno napięcia wyjściowego |
| AWG5062 | 2 | 8 | 6.16 Gs/s | 2 lub 4 Gpts | 16 bit | 2 GHz | 5Vpp przy 50 Ohm | 10Vpp |
| AWG5062D | 2 | 8 | 6.16 Gs/s | 2 lub 4 Gpts | 16 bit | 2 GHz | 1.5Vpp przy 50 Ohm | 5.5Vpp |
| AWG5064 | 4 | 16 | 6.16 Gs/s | 2 lub 4 Gpts | 16 bit | 2 GHz | 5Vpp przy 50 Ohm | 10Vpp |
| AWG5064D | 4 | 16 | 6.16 Gs/s | 2 lub 4 Gpts | 16 bit | 2 GHz | 1.5Vpp przy 50 Ohm | 5.5Vpp |
| AWG5068 | 8 | 32 | 6.16 Gs/s | 2 lub 4 Gpts | 16 bit | 2 GHz | 5Vpp przy 50 Ohm | 10Vpp |
| AWG5068D | 8 | 32 | 6.16 Gs/s | 2 lub 4 Gpts | 16 bit | 2 GHz | 1.5Vpp przy 50 Ohm | 5.5Vpp |
Prezentacja funkcji

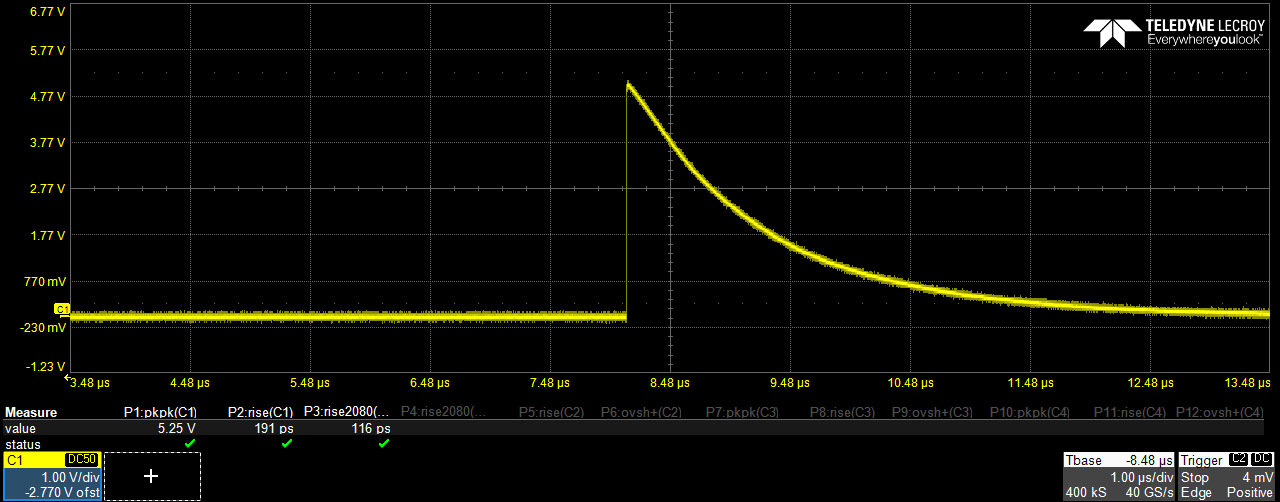

Szeroki wybór rodzajów impulsów

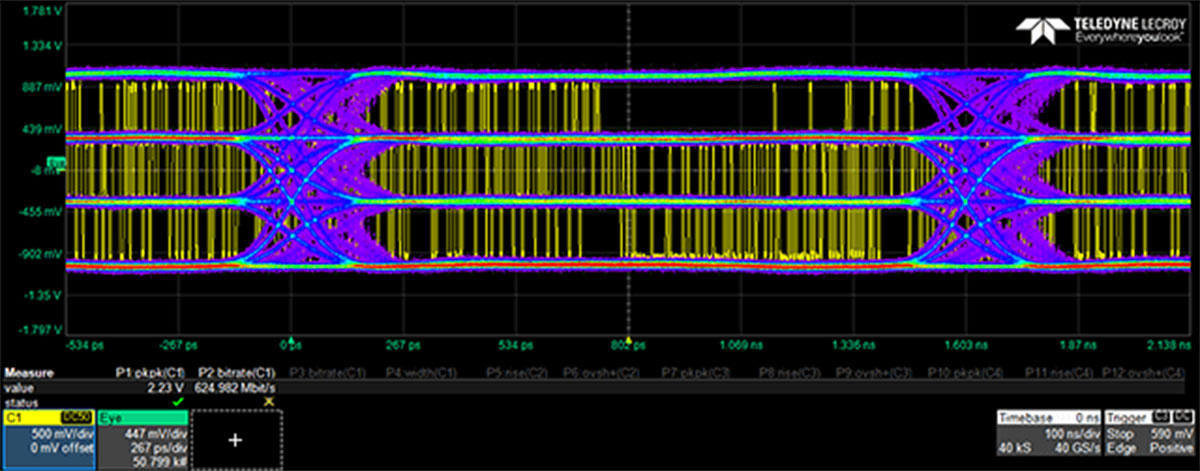

Niezależnie od tego, czy chodzi o generowanie złożonego ciągu impulsów, serii impulsów radarowych, impulsowych sygnałów RF z zakłóceniami, impulsów gaussowskich, impulsów wielopoziomowych, podwójnych impulsów do eksperymentów IGBT/Mosfet, impulsów do zaawansowanych badań i obliczeń kwantowych, AWG-5000 jest idealnym partnerem dla wszystkich najbardziej złożonych testów i najnowocześniejszych zastosowań.
Najważniejsze informacje:

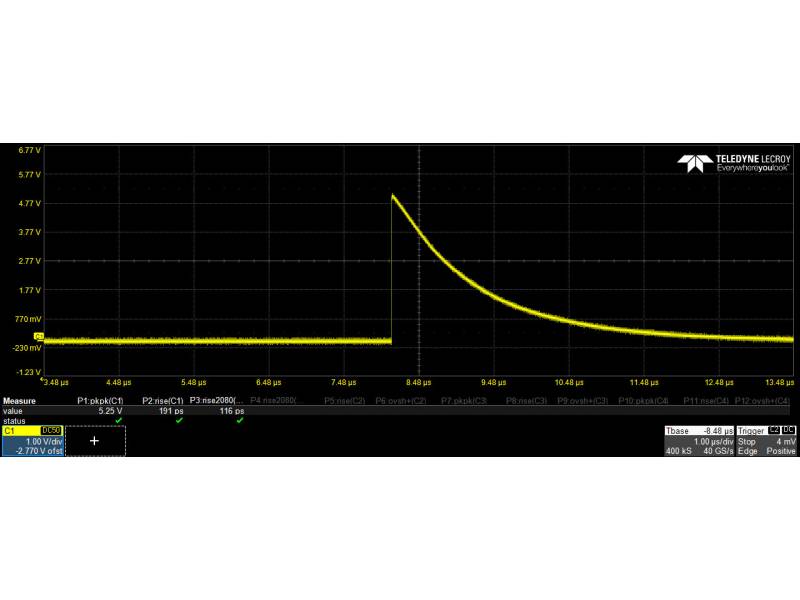

- Do 5Vpp przy 50 Ohm amplitudzie impulsu z ± 2,5V offsetem sprzętowym

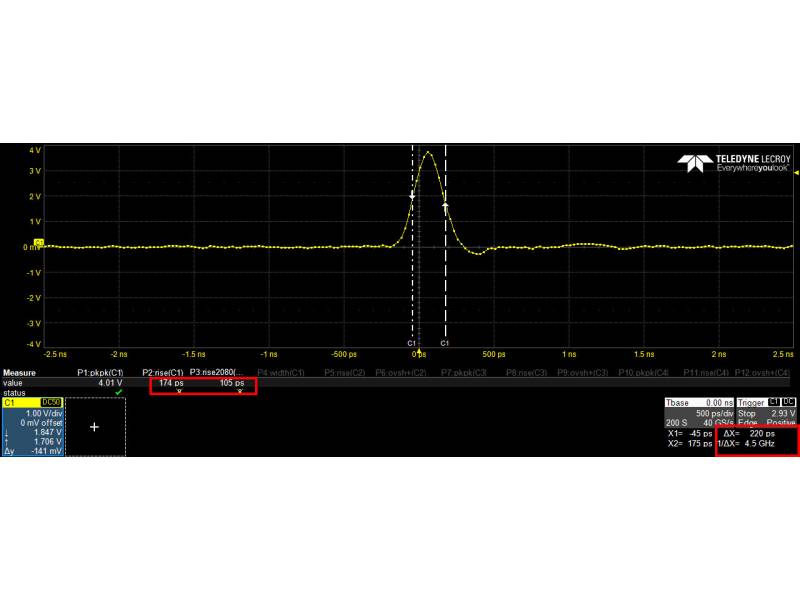

- Czas narastania i opadania 110 ps

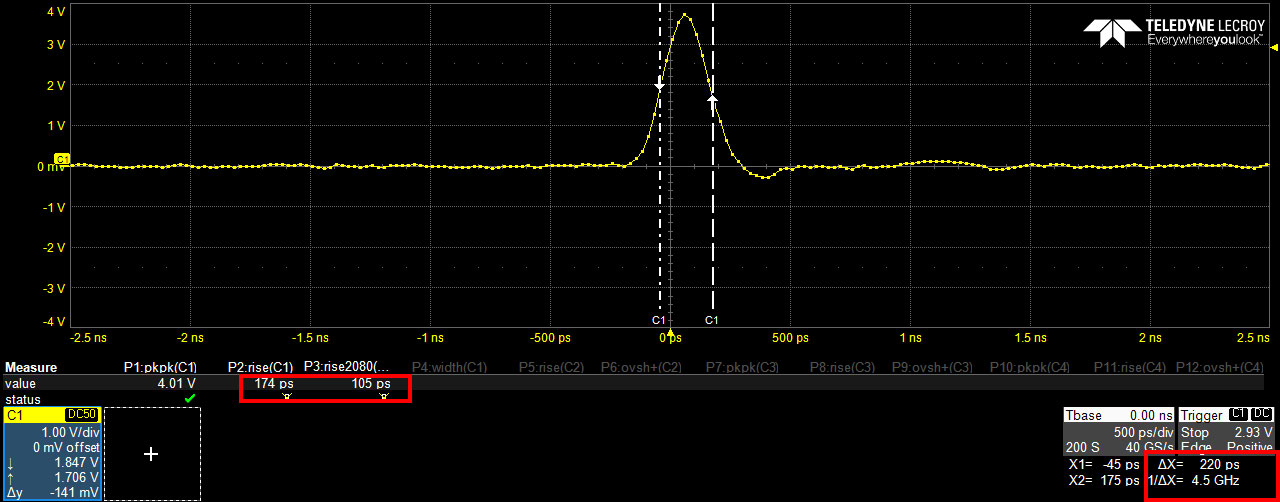

- Minimalna szerokość impulsu: 230 ps
- Łatwe kształtowanie przejść między impulsami
________________________________________________________________________________________________________________________________

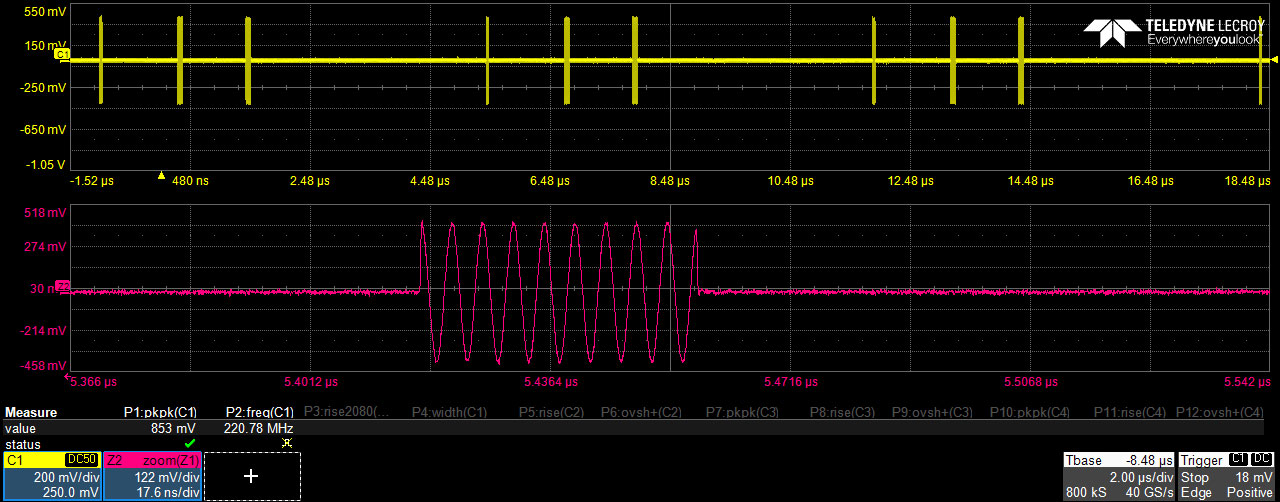

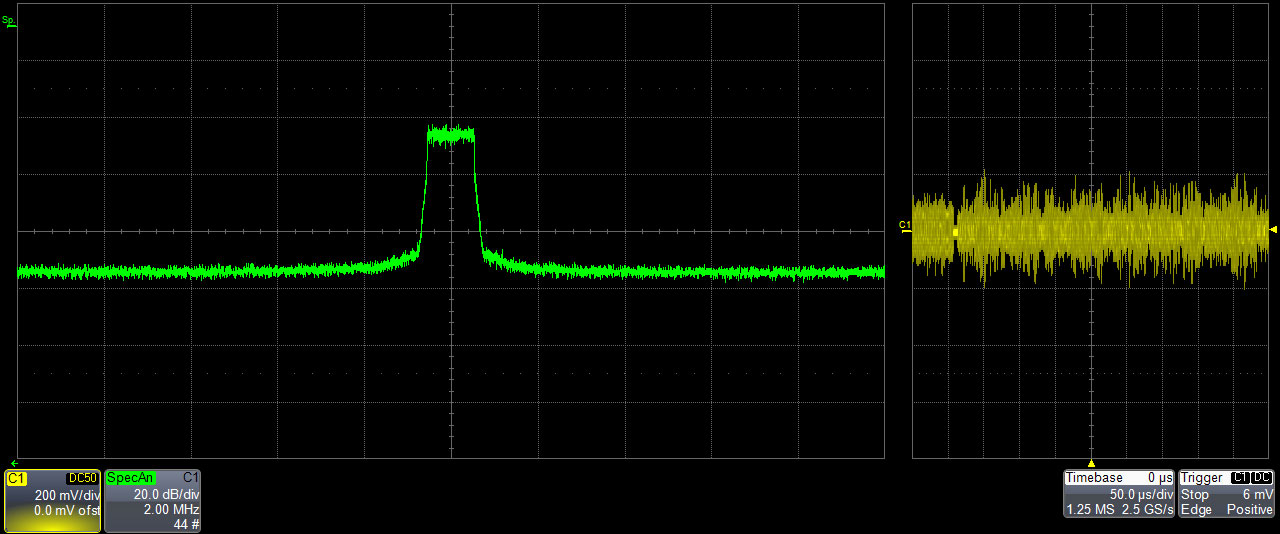

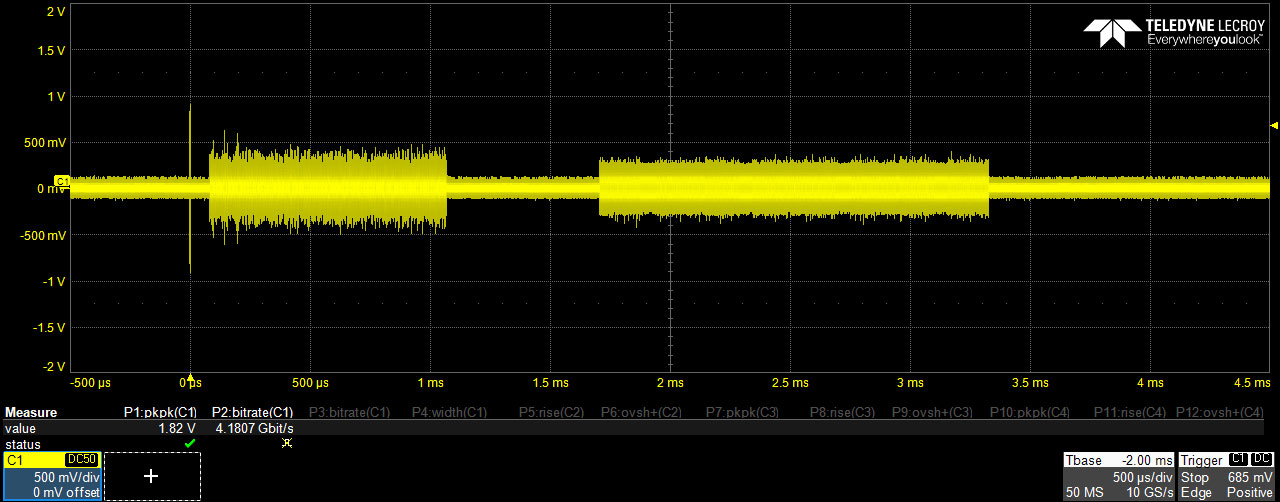

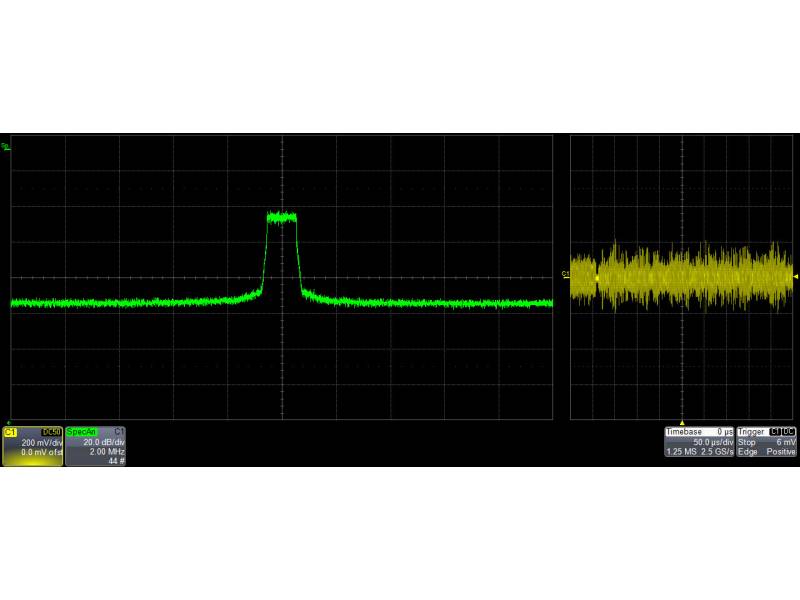

Obliczenia kwantowe i bezprzewodowa komunikacja RF
AWG5000 to właściwy wybór dla eksperymentów na granicy nauki i technologii oraz przełomowych wyzwań, takich jak obliczenia kwantowe, fizyka wysokich energii, komunikacja optyczna i bezprzewodowa RF.

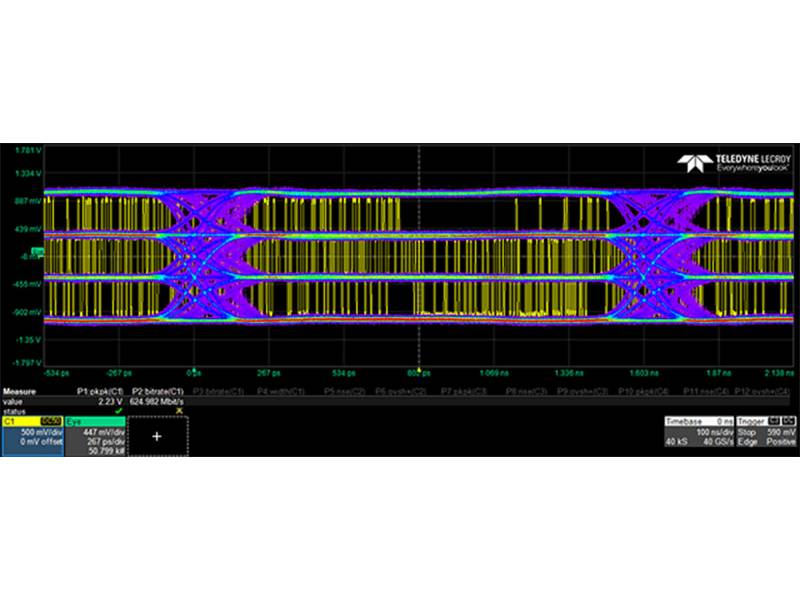

Urządzenia z serii AWG5000 mogą wytworzyć praktycznie każdy sygnał – analogowy lub cyfrowy, idealny lub zniekształcony, standardowy lub niestandardowy. Użytkownik może również łatwo budować złożone przebiegi RF/IF/IQ lub generować szeregowe strumienie danych na komputerze i przesyłać je do AWG.
Najważniejsze informacje:
- Minimalne opóźnienie między wejściem wyzwalającym a wyjściem analogowym
- Pełna synchronizacja do 32 kanałów analogowych i 128 kanałów cyfrowych
- Wbudowany sequencer z funkcjami skoków warunkowych/bezwarunkowych/dynamicznych, dwa niezależne wejścia wyzwalające, do 4 wyjść Marker
________________________________________________________________________________________________________________________________

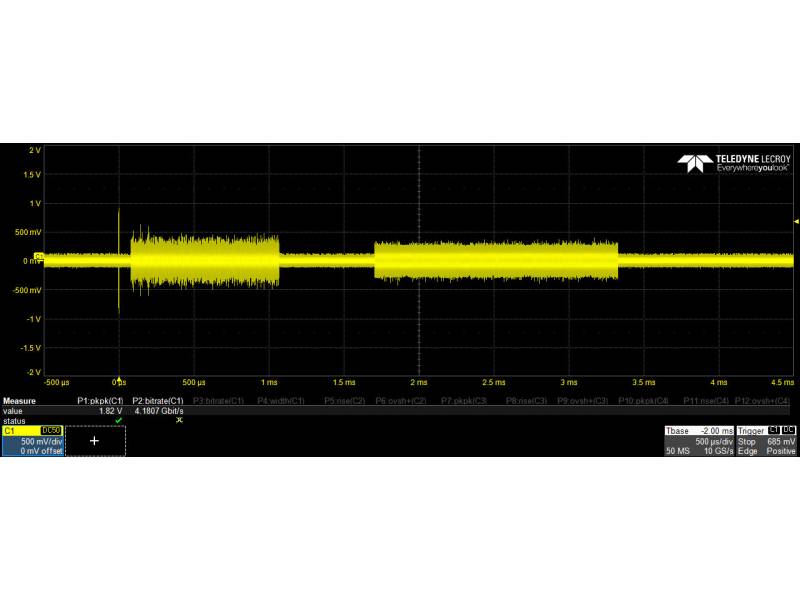

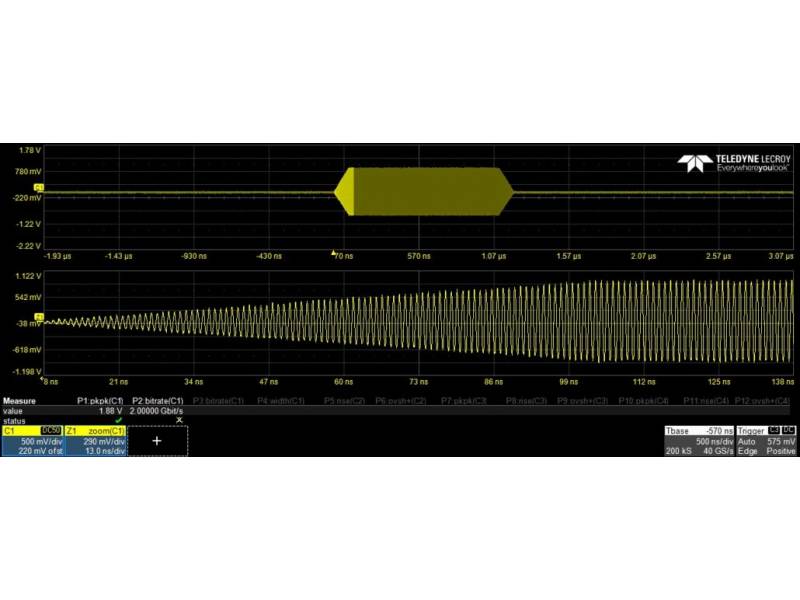

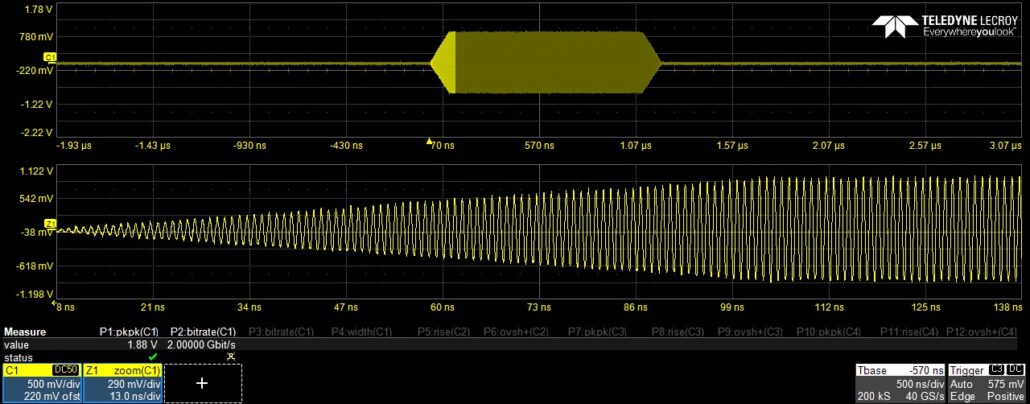

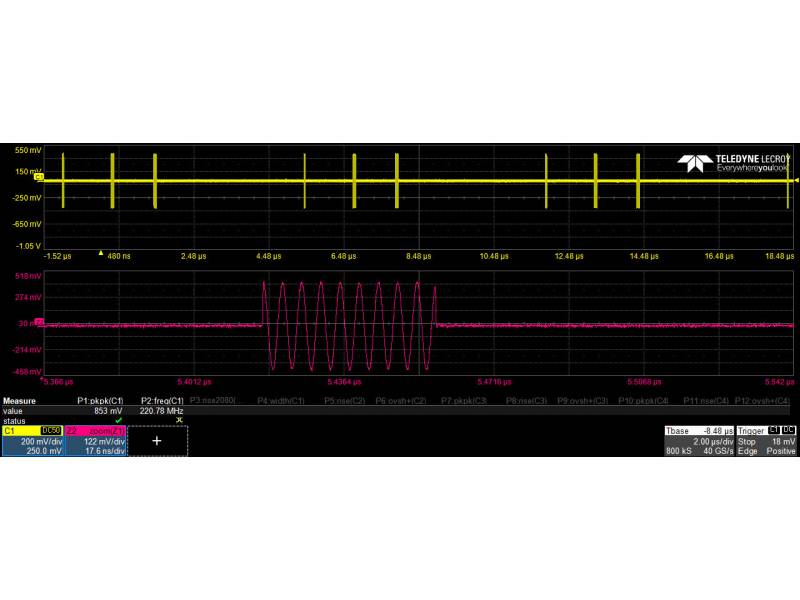

Radar, LiDAR i EW
Szerokopasmowe systemy radarowe i systemy hi-fi potrzebują sygnałów o wysokiej wierności, aby odwzorować sytuacje w świecie rzeczywistym przy złożonych scenariuszach środowiskowych.
Ponadto, w dzisiejszych czasach rozwiązania dla przemysłu motoryzacyjnego muszą tworzyć dokładne i wiarygodne testy, aby udowodnić bezpieczeństwo w różnych warunkach testowych: LiDAR jest jednym ze strategicznych komponentów dla tego typu rozwiązań.
Najważniejsze informacje:
- Generowanie sygnałów testowych radaru z doskonałą wydajnością w zakresie zakłóceń
- Tworzenie złożonych scenariuszy Electronic Warfare z maksymalnie 16384 wpisami sequencer’a i zaawansowanymi skokami warunkowymi/ bezwarunkowymi sequencera.
- Tworzenie testów sygnałów LiDAR dla przemysłu lotniczego i obronnego, motoryzacji i urządzeń mobilnych
- Tworzenie przebiegów testowych za pomocą oprogramowania Waveform Editor lub ich import za pomocą aplikacji innych firm, takich jak MatLab, Labview, języki .NET itp.
________________________________________________________________________________________________________________________________

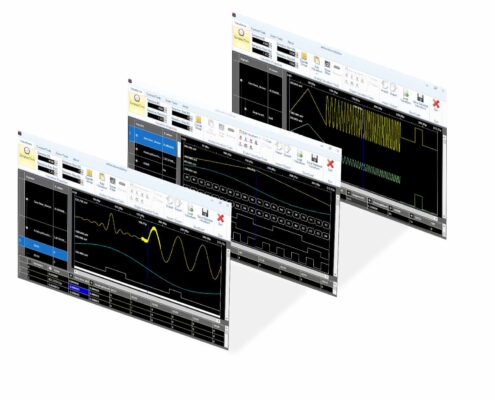

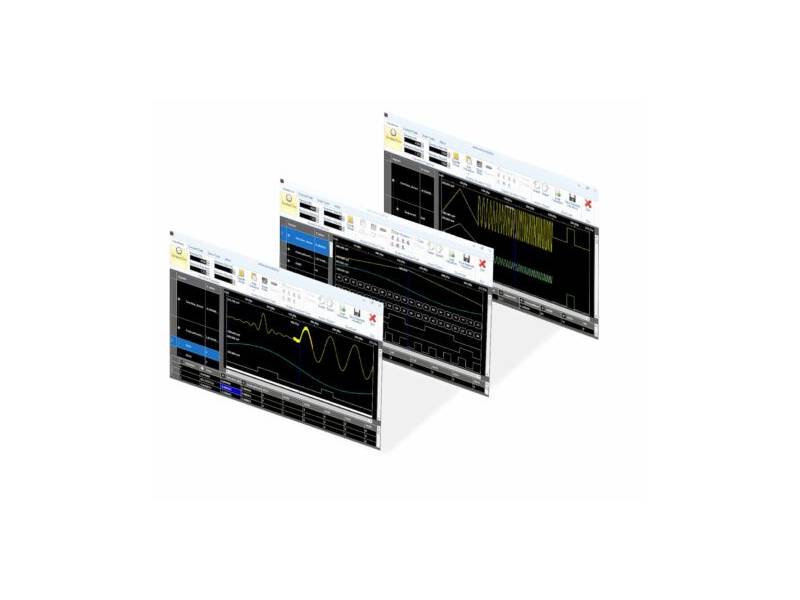

Łatwy i funkcjonalny Waveform Editor
Waveform Editor pozwala na łatwe tworzenie najbardziej złożonych kształtów dla impulsów radarowych, impulsów badań fizycznych, sygnałów rzeczywistych i złożonych sygnałów środowiskowych. Jest on zawarty w standardowym pakiecie oprogramowania.
Najważniejsze informacje:
- Łatwe generowanie najbardziej złożonych sygnałów analogowych i cyfrowych
- Tworzenie przebiegów zdalnie na komputerze PC
- Pełna integracja z oprogramowaniem True-Arb
________________________________________________________________________________________________________________________________

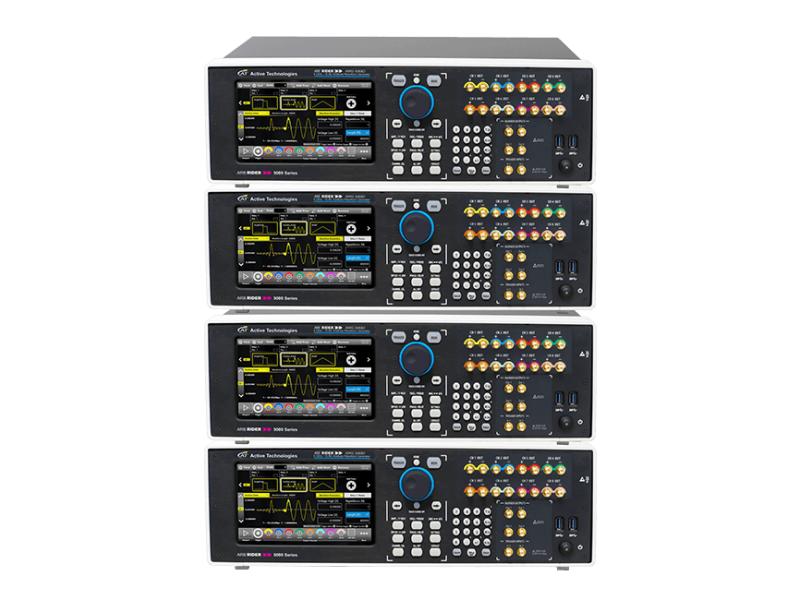

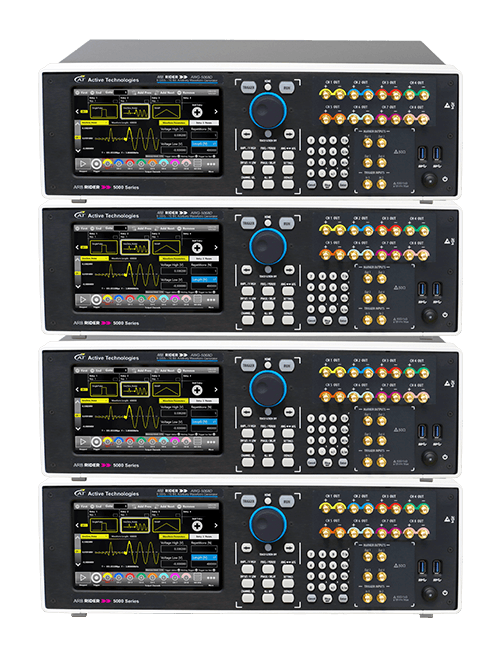

Synchronizacja wielu instrumentów
Możesz zsynchronizować do 4 urządzeń, aby zbudować system złożony z 32 kanałów analogowych i 128 kanałów cyfrowych w pełni zsynchronizowanych i zintegrowanych z oprogramowaniem True-Arb.
Najważniejsze informacje:
- Synchronizacja do 4 urządzeń: 32 kanały analogowe i 128 kanałów cyfrowych
- Przystępna cena za kanał
- Łatwa w użyciu kontrola wielu instrumentów poprzez oprogramowanie True-Arb
________________________________________________________________________________________________________________________________

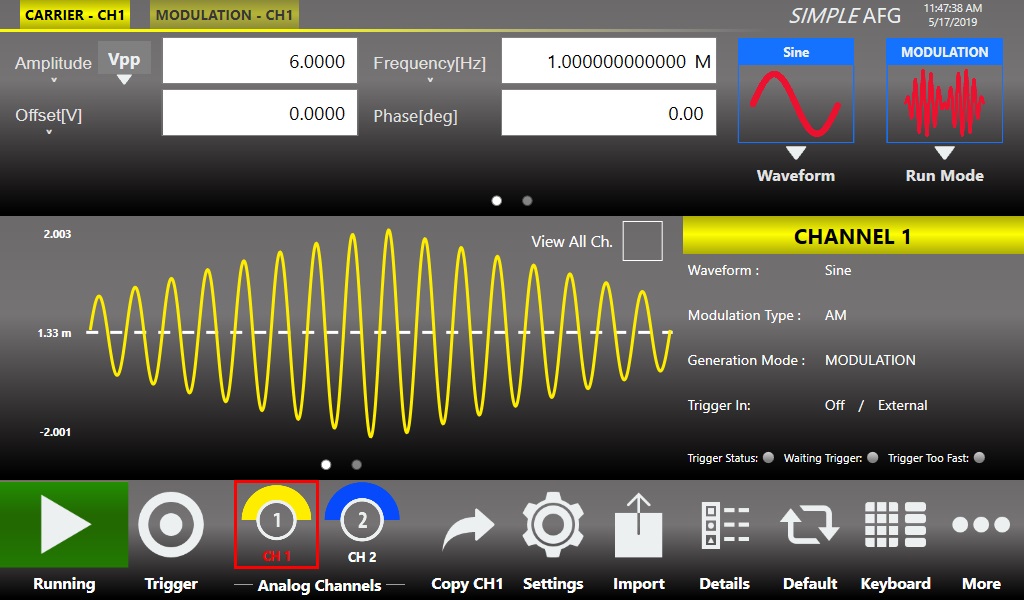

Intuicyjny interfejs użytkownika: Simple Rider AFG i Simple True ARB
SimpleRider UI został zaprojektowany jako szybki interfejs do narzucenia prostoty w pracy z generatorem sygnału, poprzez optymalizację dzisiejszej nowoczesnej techniki, używanej w tabletach lub smartfonach, pojemnościowego ekranu dotykowego.

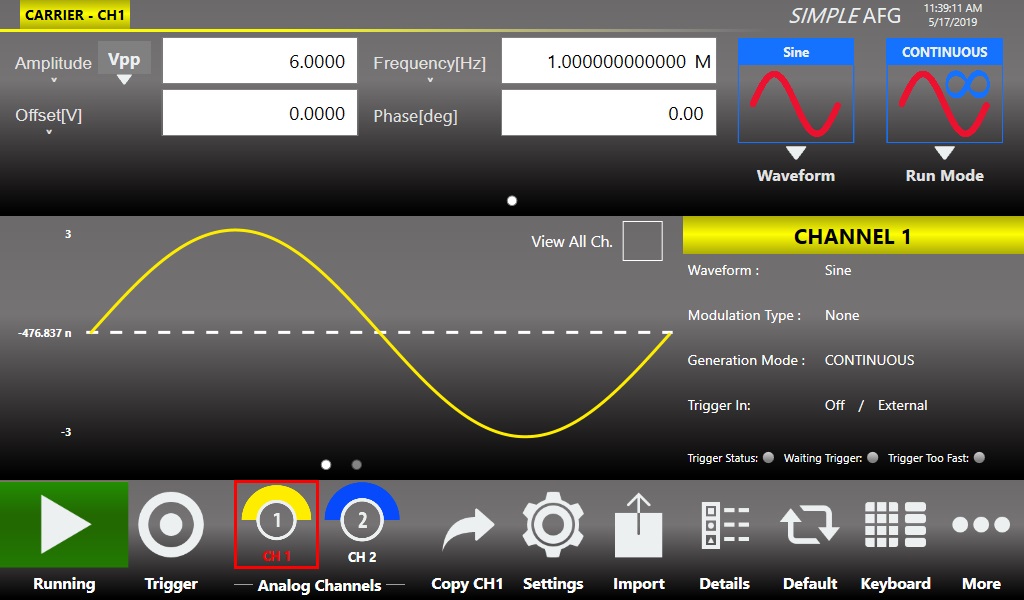

Oprogramowanie SIMPLE AFG:

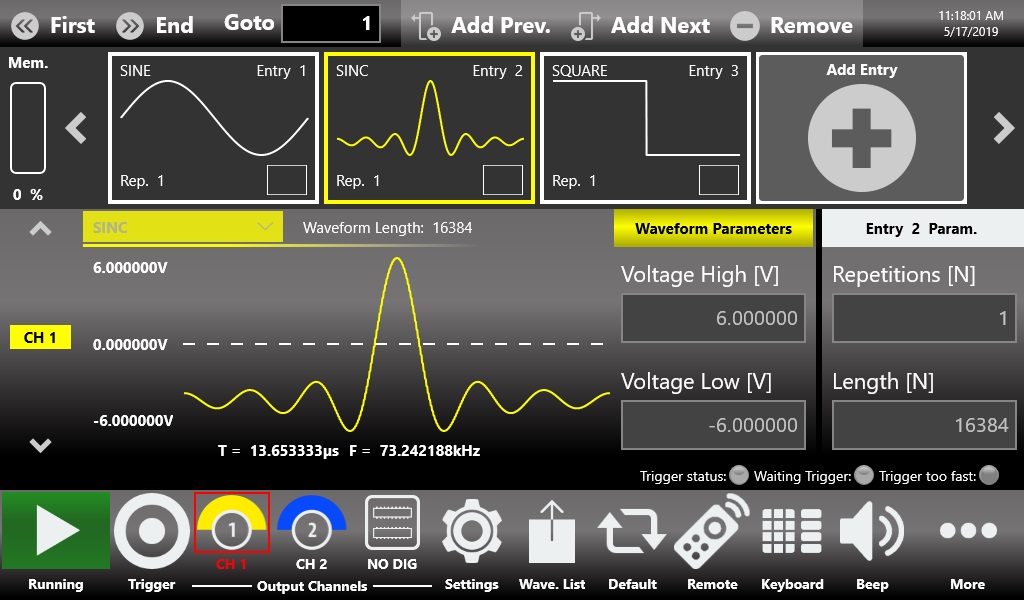

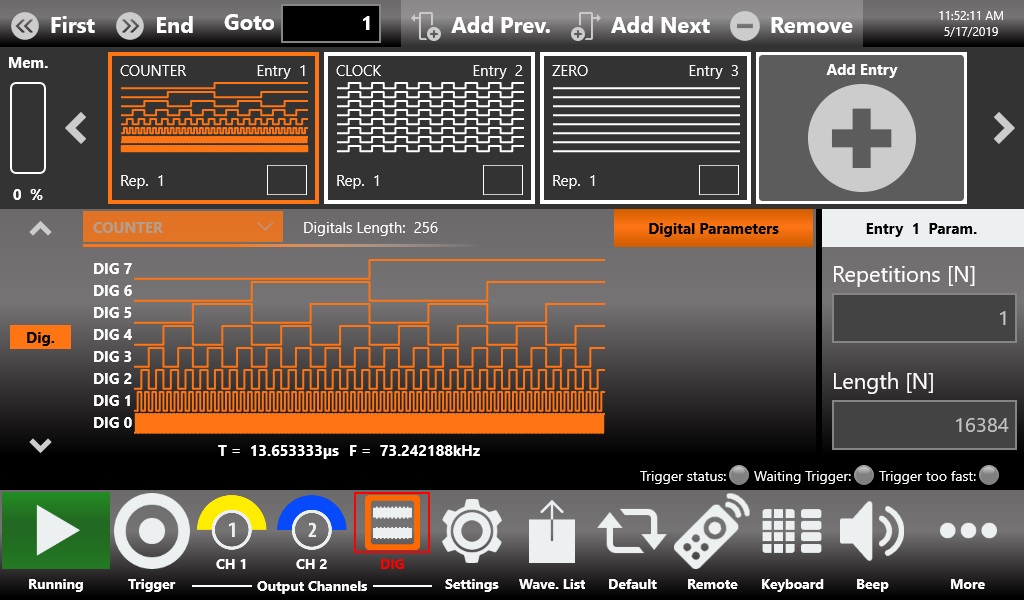

Oprogramowanie SIMPLE TRUE ARB:
