Przegląd produktu

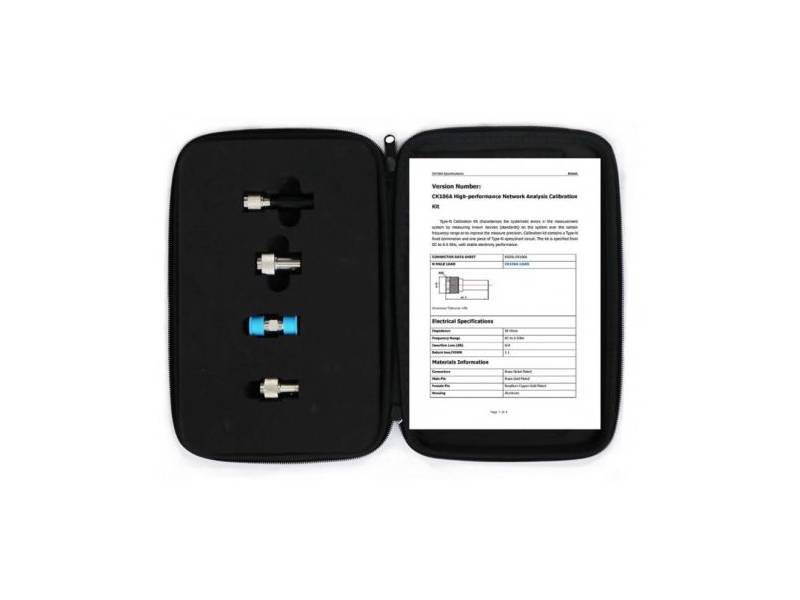

Zestaw kalibracyjny typu N charakteryzuje błędy systematyczne poprzez pomiar znanych urządzeń na poszczególnych zakresach częstotliwości. Zawiera stałe zakończenie złącza typu-N oraz 1 część typu-N otwarty/zamknięty obwód. Zapewnia stabilną wydajność prądową aż do 6,5GHz.
Kluczowe cechy

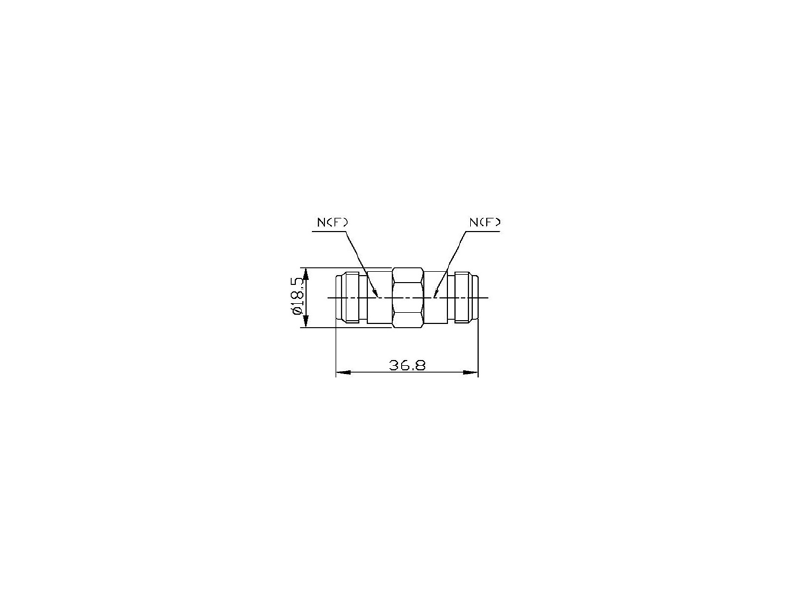

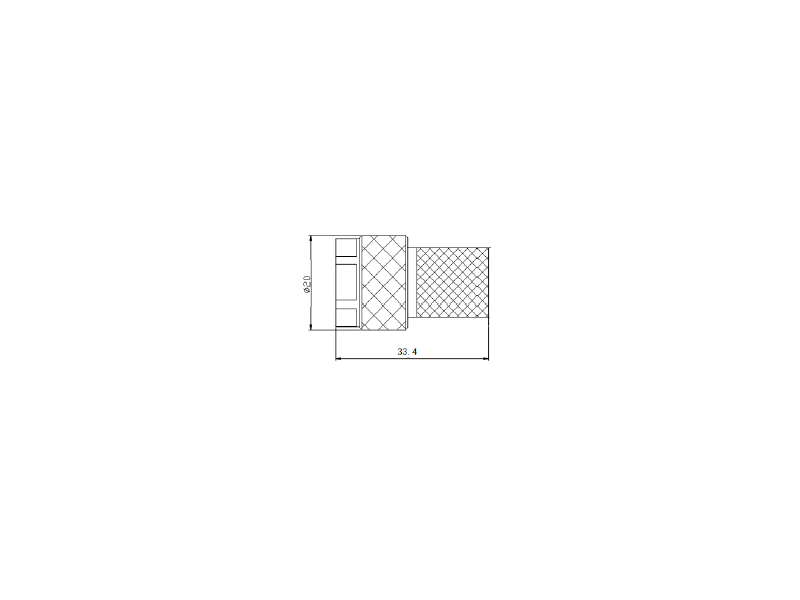

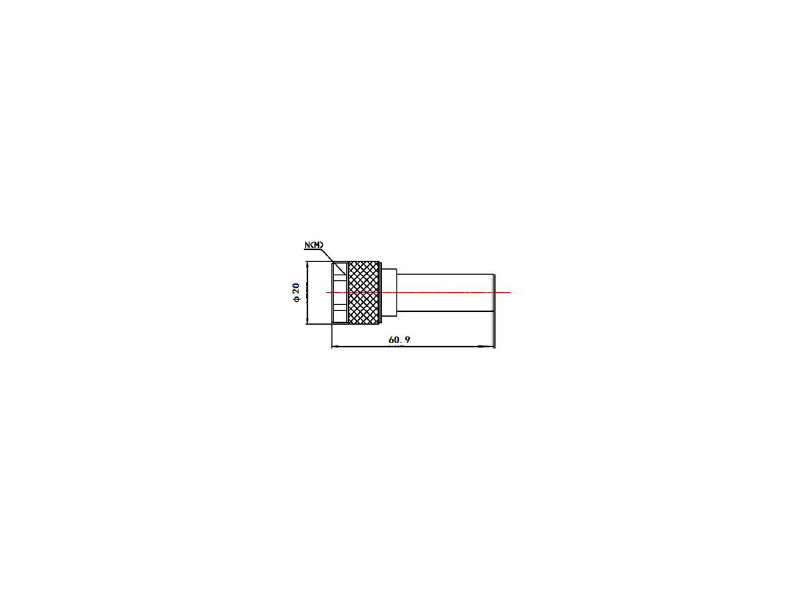

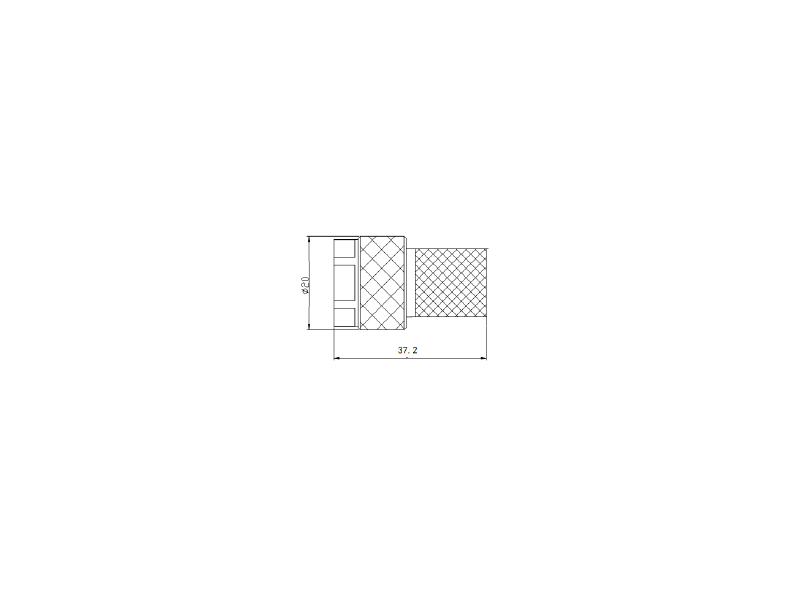

- Zestaw składa się z 4 modułów: LOAD, OPEN, SHORT, THRU
- Moduły wykonane z najwyższej jakości materiałów: mosiądz niklowany, mosiądz pozłacany, miedź berylowa pozłacana, aluminium
- Stabilne zakresy pracy
- Zakres pracy w temperaturze od -55°C do +125°C
Dane techniczne
| ELEMENT | CK106A-LOAD | CK106A-OPEN | CK106A-SHORT | CK106A-THRU |
| Impedancja | 50 Ω | |||
| Pasmo częstotliwości | DC do 6,5GHz | |||
| Tłumienie | N/A | N/A | N/A | 0,3 |
| VSWR/Straty odbiciowe | 1,1 | – | – | 1,2 |
| Min współczynnik odbicia | – | 0,98 | 0,98 | – |
Pełna specyfikacja w nocie katalogowej w zakładce „Do pobrania”.
