Sonda prądowa CHAUVIN ARNOUX MN73
Parametry:
- Pasmo: 40 Hz – 10 kHz
- Pomiar natężenia prądu AC od 10 mA do 200 A w dwóch zakresach:
Zakres 1: 10 mA – 2 A (dopuszczalny pomiar do 120% maksymalnej wartości nominalnej)
Zakres 2: 100 mA – 200 A (dopuszczalny pomiar do 120% maksymalnej wartości nominalnej)
- Czułość: 1 V/A (zakres 1); 10 mV/A (zakres 2)
- Sygnał wyjściowy:
Zakres 1: 1000 mV AC na 1 A AC prądu mierzonego (2 V AC dla 2 A AC)
Zakres 2: 10 mV AC na 1 A AC prądu mierzonego (2 V AC dla 200 A AC)
- Dokładność standardowa od ≤1% do ≤5% (zależy od mierzonego natężenia prądu dla zakresu 1); od ≤ 1 % do ≤ 10 % (zależy od mierzonego natężenia prądu dla zakresu 2)
- Obudowa o klasie ochrony IP40
- Bezpieczeństwo elektryczne: 600 V CAT III, 300 V CAT IV (IEC 1010-1 i IEC 1010-2-032)
- Maksymalna średnica mierzonego przewodu: 20 mm
- Maksymalny wymiar mierzonej szyny: 20 mm x 5 mm

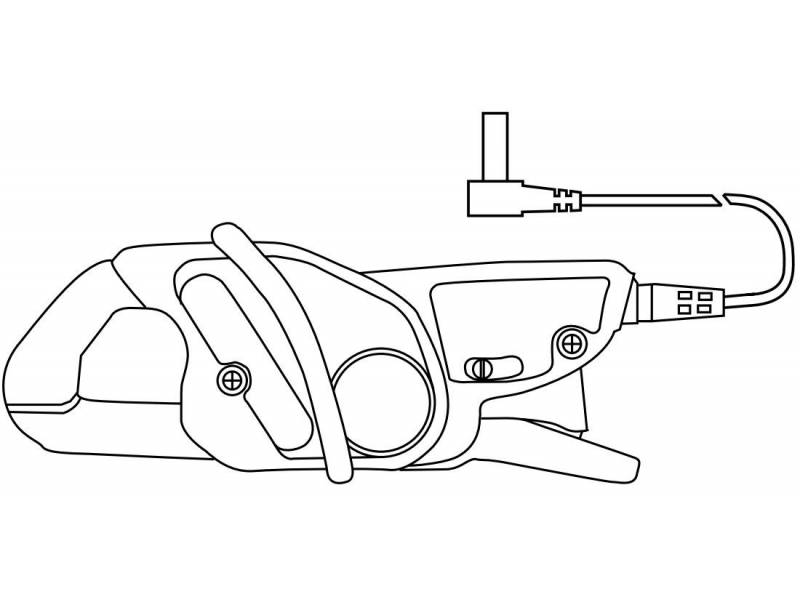

- Wyjście: przewód dwużyłowy o długości ok 1,5 m zakończony dwoma końcówkami bezpiecznymi, męskimi typu „banan” o średnicy 4 mm

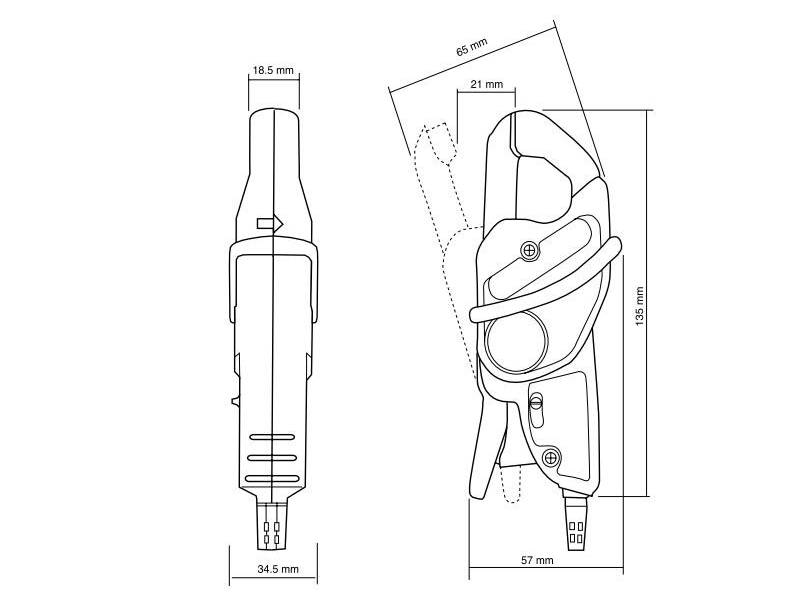

- Wymiary: 135 mm x 57 mm x 34,5 mm
- Waga: ok. 180 g
