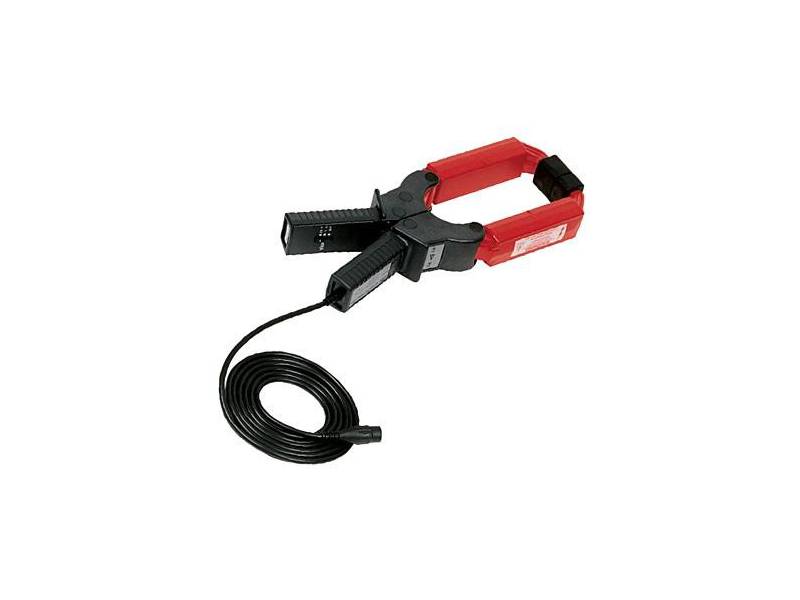

Sonda prądowa CHAUVIN ARNOUX D38N
Parametry:
- Pasmo: 10 Hz – 50 kHz
- Pomiar natężenia prądu AC od 1 A do 3000 A lub od 1 A peak do 9000 A peak w trzech zakresach:
Zakres 1: 1 A – 30 A (dopuszczalny pomiar do 120% maksymalnej wartości nominalnej) lub 0,1 A peak – 90 A peak
Zakres 2: 1 A – 300 A (dopuszczalny pomiar do 120% maksymalnej wartości nominalnej) lub 1 A peak – 900 A peak
Zakres 3: 1 A – 2400 A lub 1 A – 3000 A dla temp. mniejszej od 35 ºC (dopuszczalny pomiar do 120% maksymalnej wartości nominalnej) 1 A peak – 9000 A peak
- Czułość: 10 mV/A (zakres 1), 1 mV/A (zakres 2), 0,1 mV/A (zakres 3)
- Sygnał wyjściowy:
Zakres 1: 10 mV AC na 1 A AC prądu mierzonego (300 mV AC dla 30 A AC lub 900 mV peak dla 90 A peak)
Zakres 2: 1 mV AC na 1 A AC prądu mierzonego (300 mV AC dla 300 A AC lub 900 mV peak dla 900 A peak)
Zakres 3: 0,1 mV AC na 1 A AC prądu mierzonego (300 mV AC dla 3000 A AC lub 900 mV peak dla 9000 A peak)
- Dokładność standardowa: ≤2%
- Obudowa o klasie ochrony IP20
- Bezpieczeństwo elektryczne: 600 V CAT III, 300 V CAT IV (IEC 1010-1 i IEC 1010-2-032)

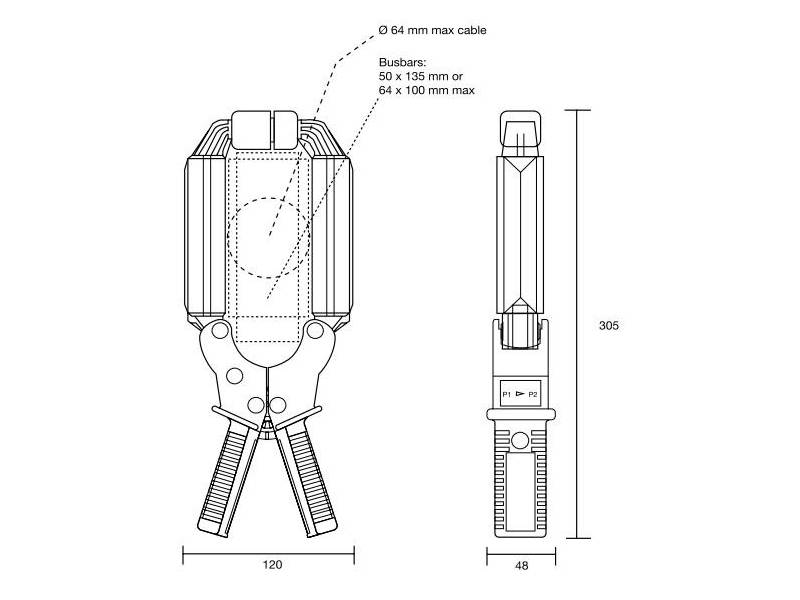

- Maksymalna średnica mierzonego przewodu: 64 mm
- Maksymalny wymiar mierzonej szyny: 50 mm x 135 mm lub 64 mm x 100 mm
- Wyjście: przewód koncentryczny o długości 2 m zakończony izolowanym złączem BNC
- Wymiary: 305 mm x 120 mm x 48 mm
- Waga: ok. 1200 g
